DRV8305-Q1器件是一款用于三相電機驅動應用的柵極驅動器IC。該器件提供三個高精度半橋驅動器，每個驅動器能夠驅動高側和低側N溝道MOSFET。電荷泵驅動器支持100%占空比和冷啟動情況下的低壓作。該器件可承受高達45V的負載突降電壓。

DRV8305-Q1器件包括三個雙向電流分流放大器，用于精確的低側電流測量，支持可變增益設置和可調失調基準電壓源。
*附件：drv8305-q1.pdf

DRV8305-Q1 器件具有集成穩壓器，可支持 MCU 或其他系統電源要求。穩壓器可直接與 LIN 物理接口連接，以允許低系統待機和睡眠電流。

柵極驅動器在切換時使用自動握手以防止電流擊穿。V 型DS對高側和低側MOSFET進行精確檢測，以保護外部MOSFET免受過流情況的影響。SPI提供詳細的故障報告、診斷和器件配置，例如電流分流放大器的增益選項、單個MOSFET過流檢測和柵極驅動壓擺率控制。

特性

• 符合 AEC-Q100 標準，適用于汽車應用
• 環境工作溫度范圍：
  • 溫度等級 0 （E）：–40°C 至 +150°C
  • 溫度等級 1 （Q）：–40°C 至 +125°C
• 4.4V 至 45V 工作電壓
• 1.25A 和 1A 峰值柵極驅動電流
• 智能門驅動架構（IDRIVE 和 TDRIVE）
• 可編程高側和低側壓擺率控制
• 電荷泵柵極驅動器，占空比為 100%
• 三個集成電流分流放大器
• 集成50 mA LDO（3.3 V和5 V選項）
• 3-PWM 或 6-PWM 輸入控制，最高可達 200 kHz
• 單PWM模式換向能力
• 串行外設接口 （SPI），用于設備設置和故障報告
• 熱增強型 48 引腳 HTQFP
• 保護功能：
  • 故障診斷和 MCU 看門狗
  • 可編程死區時間控制
  • MOSFET 擊穿預防
  • MOSFET VDS過流監視器
  • 柵極驅動器故障檢測
  • 反向電池保護支持
  • 跛行家庭模式支持
  • 過熱警告和關機

參數

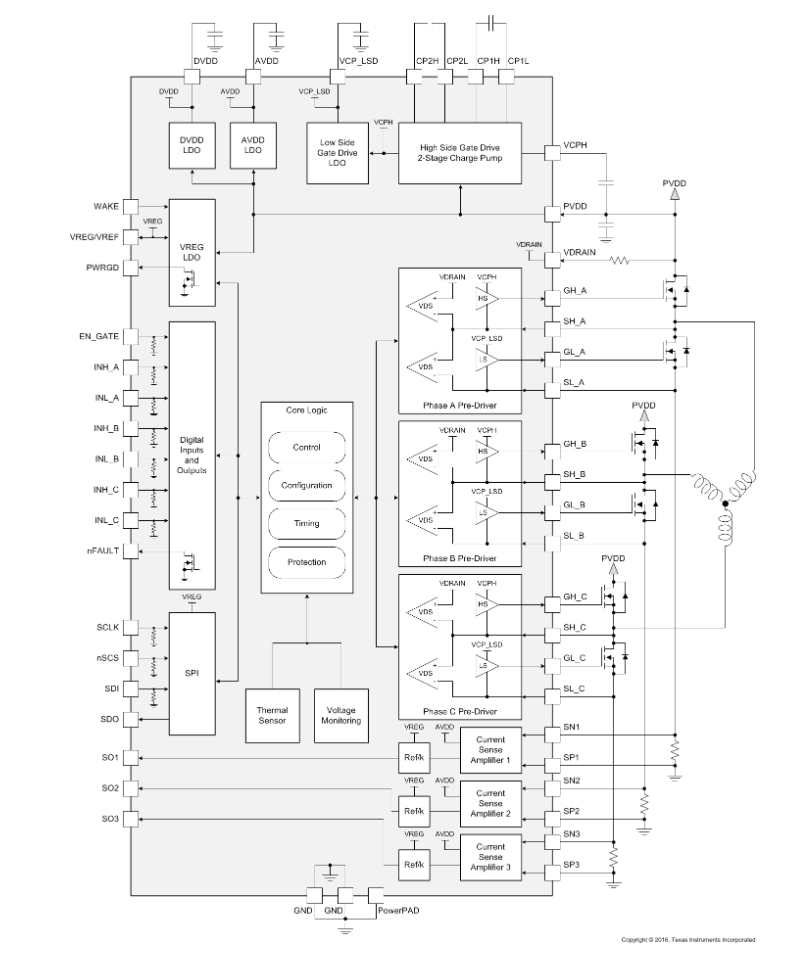

方框圖

?DRV8305-Q1 三相汽車智能柵極驅動器技術文檔總結?

?1. 核心特性?

• ?汽車級設計?
  • AEC-Q100認證，支持溫度等級0（-40°C至150°C）和等級1（-40°C至125°C）
  • 工作電壓范圍：4.4V至45V，支持負載突降和冷啟動
• ?集成功能?
  • 3個高精度半橋驅動器（峰值電流1.25A/1A）
  • 3個雙向電流分流放大器（可編程增益10/20/40/80 V/V）
  • 集成50mA LDO（3.3V或5V選項）
• ?智能控制?
  • 支持6-PWM、3-PWM或1-PWM輸入模式（最高200kHz）
  • SPI接口配置參數及故障診斷
  • 可編程柵極驅動電流（IDRIVE）和時序（TDRIVE）

?2. 關鍵參數?

?3. 功能模塊?

1. ?柵極驅動架構?
   • 高側采用電荷泵供電（100%占空比支持）
   • 低側采用10V LDO驅動
   • 可編程死區時間（35ns至5280ns）
2. ?電流檢測?
   • 低側分流放大器支持雙向電流測量
   • 可配置增益、參考電壓和空白時間
3. ?保護機制?
   • 故障自動恢復（如過流后延遲重試）
   • MCU看門狗和VREG欠壓監控

?4. 典型應用?

• ?汽車系統?：燃油泵、水泵、風扇/鼓風機
• ?電機類型?：BLDC/PMSM三相電機
• ?布局建議?：
  • PVDD需并聯4.7μF陶瓷電容
  • 電荷泵飛電容（0.047μF）靠近器件引腳
  • 柵極驅動回路盡量縮短

?5. 版本與文檔?

• ?文檔版本?：SLVSD12D（2019年7月修訂）
• ?關鍵變更?：新增VREG引腳描述、ESD等級分類
• ?配套資源?：參考設計SLVUAS3（評估模塊指南）

?適用場景?：需高集成度、寬電壓范圍的車規級電機驅動系統，尤其適合空間受限的泵類或風扇應用。
