STMicroelectronics STEVAL-25R200SA探索套件采用ST25R200高性能NFC器件，適用于非接觸式應用。 STMicroelectronics STEVAL-25R200SA支持讀卡器和寫卡器模式，并以可分開卡 (STEVAL-25R200AA) 形式提供，由主板和配套板組成。 主板包括ST25R200器件、一個STM32G0 MCU和八個可拆部分，用于測試不同配置。配套板具有用于STM32的STLINK在線調試器和編程器。該套件還包括一根20mm x 20mm PCB蝕刻天線，帶有調諧電路。

數據手冊；*附件：STMicroelectronics STEVAL-25R200SA 探索套件數據手冊.pdf

特性

• 符合ISO 14443A、ISO 14443B和ISO15693標準的通用NFC器件
• 支持NFC forum T1T、T2T、T4T和T5T標簽類型
• 可在單端配置下驅動兩根天線
• RC低功耗喚醒
• 刻蝕在PCB上的5根13.56MHz感應天線以及相關調諧電路
• 兩塊焊有芯片的標簽板，刻蝕在PCB上的天線及其相關調諧電路
• 兩張貼紙標簽
• 專門用于STM32的STLINK在線調試器和編程器的電路板
• 與STM32Cube兼容的免費綜合固件庫和ST25R200的示例
• 通過CE、UKCA、FCC、ISED認證
• 符合RoHS指令和WEEE標準

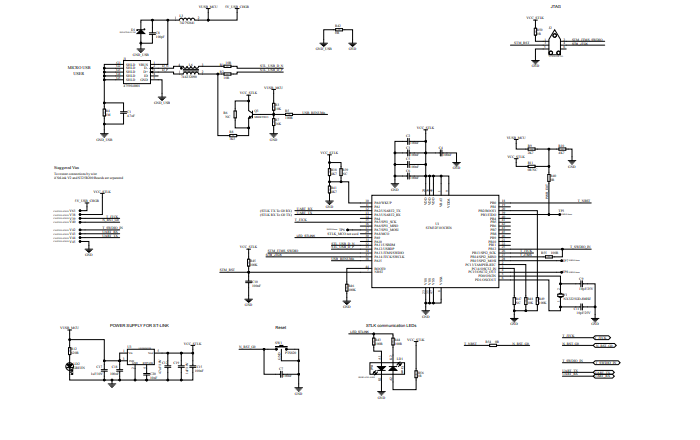

示意圖

STEVAL-25R200SA NFC探索套件：高性能讀卡器的開發利器?

?1. 產品概述?

STEVAL-25R200SA是意法半導體（STMicroelectronics）推出的一款基于ST25R200高性能NFC芯片的評估套件，專為開發消費電子和工業應用中的非接觸式通信解決方案設計。該套件提供完整的硬件平臺和軟件支持，支持ISO 14443A/B、ISO 15693協議及NFC Forum T1T-T5T標簽類型，可快速驗證雙天線配置、低功耗喚醒等關鍵功能。

?2. 核心特性?

• ?多協議兼容性?：支持ISO 14443A/B、ISO 15693標準及NFC Forum標簽類型（T1T/T2T/T4T/T5T）。
• ?硬件配置靈活?：
  • 集成5個13.56MHz PCB天線及調諧電路，支持單端雙天線驅動。
  • 提供2個標簽評估板（ST25TV/ST25TN芯片）及貼紙標簽。
  • 內置STM32G0微控制器和ST-LINK調試器，支持STM32Cube生態。
• ?低功耗設計?：支持RC低功耗喚醒模式，適合電池供電場景。
• ?認證完備?：通過CE、UKCA、FCC、ISED認證，符合RoHS和WEEE標準。

?3. 應用場景?

• ?消費電子?：智能手機配件、智能家居設備配對。
• ?工業物聯網?：設備身份識別、維護記錄存儲。
• ?零售與物流?：NFC標簽讀寫、庫存管理。

?4. 開發資源?

• ?軟件支持?：免費提供STM32Cube兼容固件庫及示例代碼（STSW-25R020）。
• ?擴展接口?：通過Castellation連接器可外接柔性天線或50Ω商用天線。
• ?調試工具?：集成ST-LINK調試器，支持實時跟蹤和程序燒錄。

?5. 技術細節解析?

• ?天線設計?：套件包含多種天線布局（如20x20mm PCB天線、12x12mm雙天線Hub），支持開發者測試不同拓?fù)浣Y(jié)構。
• ?電源管理?：采用LDO40LPU33RY穩壓芯片，支持5V USB輸入和3.3V MCU供電。
• ?信號處理?：ST25R200芯片內置RFI/RFO引腳，配合外部調諧電路（如150pF/240pF電容）優化信號匹配。

?6. 典型開發流程?

1. ?硬件連接?：通過Micro-USB供電，連接PC與ST-LINK調試接口。
2. ?固件下載?：使用STM32CubeIDE導入示例工程，配置ST25R200驅動參數。
3. ?功能驗證?：利用配套標簽板測試讀寫距離（典型值4-5cm）及功耗。
4. ?自定義開發?：通過Castellation接口擴展外部天線或傳感器。
