該DRV8805為驅動單極步進電機提供了集成解決方案。它 包括四個具有過流保護的低側驅動器，并提供內置二極管進行箝位 電機繞組產生的關斷瞬變。

使用簡單的步進/方向接口控制單極步進電機的分度器邏輯 也是集成的。支持三種步進模式：2相（全步）、1-2相（半步）、 和 1 相（波驅動）。
*附件：drv8805.pdf

在SOIC （DW）封裝中，該DRV8805可提供高達1.5A（一個通道開啟）或800mA （所有通道都打開）每個通道的連續輸出電流，溫度為 25°C。 在 HTSSOP （PWP） 封裝中，它 每個可提供高達 2 A 的連續輸出電流（一個通道開啟）或 1 A （四個通道開啟） 通道，在 25°C 下，具有適當?shù)?PCB 散熱器。

提供內部關斷功能，用于過流保護、短路 保護、欠壓鎖定和過熱，故障由故障輸出指示 針。

該DRV8805采用20引腳熱增強型SOIC封裝和16引腳HTSSOP 包裝（環保：RoHS 和無 Sb/Br）。

特性

• 4通道保護低側驅動器
  • 四個具有過流保護的 NMOS FET
  • 集成電感鉗位二極管
• 單極步進電機的分度器/轉換器
  • 簡單的步進/方向接口
  • 三種步進模式（2 相全步、1-2
    相半步、1 相波驅動）
• DW 封裝：1.5 A（單通道導通）/
  800 mA（四通道導通）每通道最大驅動
  電流（25°C 時）
• PWP 封裝：2-A（單通道導通）/
  1-A（四通道導通）每通道最大驅動電流
  （25°C 時，使用適當?shù)?PCB
  散熱器）
• 8.2V 至 60V 工作電源電壓范圍
• 熱增強型表面貼裝封裝

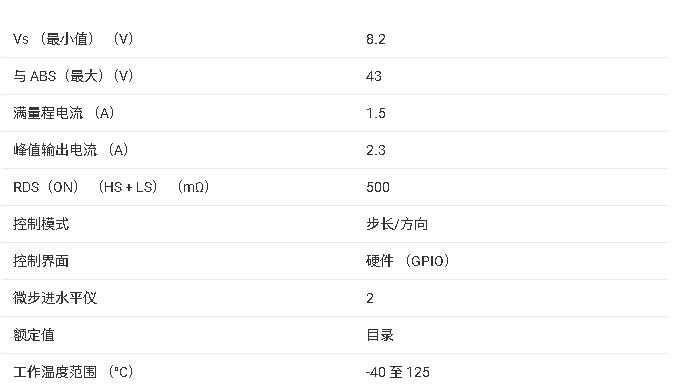

參數

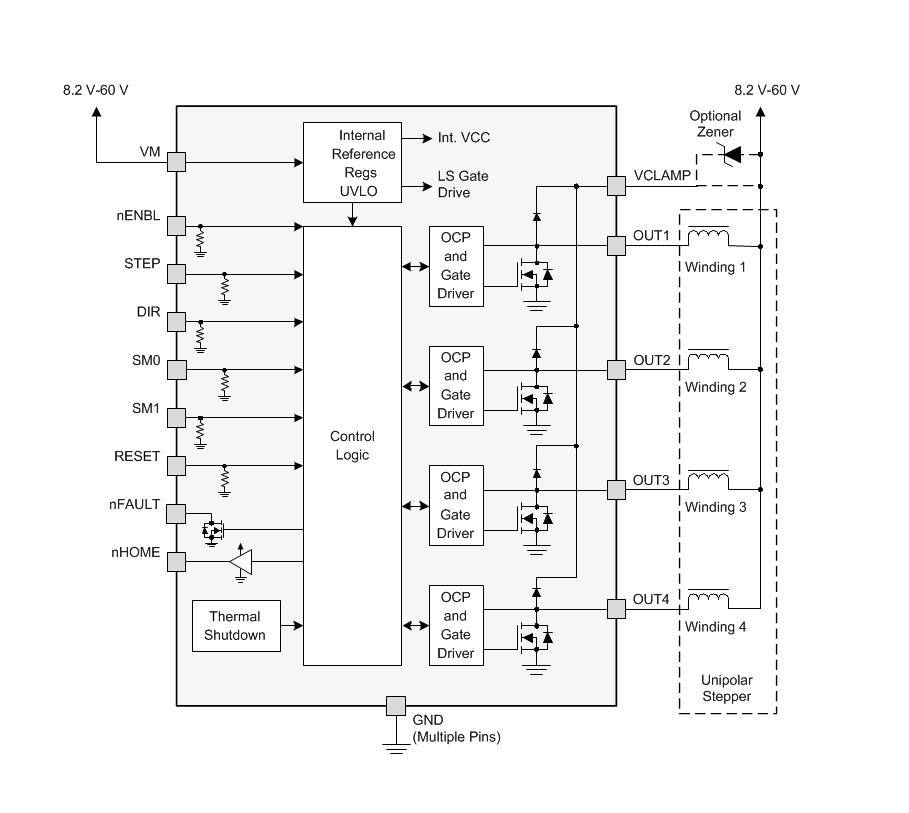

方框圖

?1. 產品概述?

DRV8805是德州儀器（TI）推出的集成單極性步進電機驅動IC，集成了四通道低邊驅動器和步進/方向控制接口，適用于游戲機、工業設備等場景。

• ?核心特性?：
  • ?驅動能力?：
    • ?SOIC（DW）封裝?：單通道1.5A/四通道800mA（25°C）。
    • ?HTSSOP（PWP）封裝?：單通道2A/四通道1A（25°C，需散熱設計）。
  • ?電壓范圍?：8.2V至60V寬輸入電壓。
  • ?集成功能?：
    • 內置步進模式轉換器（支持全步、半步、波形驅動）。
    • 鉗位二極管抑制感性負載瞬態電壓。
    • 過流保護（OCP）、熱關斷（TSD）、欠壓鎖定（UVLO）。
  • ?控制接口?：STEP/DIR簡單控制邏輯，支持SM0/SM1引腳選擇步進模式。

?2. 關鍵功能與參數?

• ?步進模式?：
  • ? 全步（2-phase） ?：高扭矩，低分辨率。
  • ? 半步（1-2-phase） ?：分辨率提高，扭矩波動減小。
  • ? 波形驅動（1-phase） ?：低功耗，適用于輕負載。
• ?電氣特性?：
  • ? 導通電阻（RDS(on)） ?：典型500mΩ（25°C）。
  • ?過流保護閾值?：2.3A至3.8A（消隱時間3.5μs）。
  • ?熱關斷溫度?：150°C至180°C（自動恢復）。
• ?時序參數?：
  • ?STEP脈沖頻率?：最高250kHz。
  • ?響應延遲?：低至高/高至低轉換最大500ns。

?3. 封裝與設計要點?

• ?封裝選項?：
  • ? DW（SOIC-20） ?：12.8mm×7.5mm，通用型設計。
  • ? PWP（HTSSOP-16） ?：5mm×4.4mm，帶PowerPAD?散熱焊盤。
• ?PCB設計建議?：
  • 電源旁路電容靠近VM引腳，低阻抗走線。
  • PWP封裝需通過散熱焊盤連接大面積銅層以降低熱阻。

?4. 典型應用?

• ?單極性步進電機驅動?：支持5線電機，全步進角1.8°。
• ?繼電器/電磁閥控制?：PWM調節峰值/保持電流（如24V/1A峰值）。
• ?保護設計?：VCLAMP引腳可接TVS二極管抑制電壓尖峰。

?5. 版本與訂購信息?

• ?修訂歷史?：2016年1月更新（Rev. D），優化保護電路描述。
• ?型號示例?：
  • DRV8805PWPR（HTSSOP-16，卷帶包裝）。
  • DRV8805DWR（SOIC-20，環保封裝）。

?總結?：DRV8805通過高集成度與多重保護功能，為單極性步進電機提供緊湊、高效的驅動方案，尤其適合需要簡化控制邏輯的工業應用。
