該AMC0386是一款精密的電流隔離三角積分 （ΔΣ） 調制器，具有高壓、高阻抗輸入和外部時鐘。輸入設計為直接連接到高壓信號源。

隔離柵將系統中在不同共模電壓電平下運行的部分分開。隔離柵具有很強的抗磁干擾能力，并經認證可提供高達 5kVRMS （60s） 的增強隔離。
*附件：amc0386.pdf

AMC0386的輸出比特流與內部生成的10MHz時鐘同步。結合 sinc3、OSR 256 濾波器，該器件在 39kSPS 采樣率下可實現 14.8 位有效分辨率或 89dB 動態范圍。

憑借集成的電阻分壓器、出色的直流精度、低溫度漂移和高穩定性，該AMC0386無需系統級校準即可在使用壽命和溫度范圍內實現優于 1% 的精度。

該AMC0386采用15引腳、0.65mm間距SSOP封裝，在–40°C至+125°C的溫度范圍內完全額定。

特性

• 集成式高壓電阻分壓器，無需外部電阻即可直接交流或直流電壓檢測
• 電源電壓范圍：
  • 高側 （AVDD）：3.0V 至 5.5V
  • 低側 （DVDD）：2.7V 至 5.5V
• 低直流誤差：
  • 失調誤差：±0.9mV（最大值）
  • 失調漂移：±7μV/°C（最大值）
  • 衰減誤差：±0.25%（最大值）
  • 衰減漂移：±30ppm/°C（最大值）
• 高 CMTI：150V/ns（最小值）
• 缺少高側電源檢測
• 低 EMI：符合 CISPR-11 和 CISPR-25 限制
• 可用的輸入選項：
  • AMC0386M06：±600V，10MΩ
  • AMC0386M10：±1000V，12.5MΩ
• 安全相關認證：
  • 7000VPK 增強隔離，符合 DIN EN IEC 60747-17 （VDE 0884-17） 標準
  • 5000VRMS 隔離 1 分鐘，符合 UL1577 標準
• 在擴展的工業溫度范圍內完全額定：–40°C 至 +125°C

參數

方框圖

?一、產品概述?

• ?型號?：AMC0386（AMC0386M06：±600V；AMC0386M10：±1000V）
• ?產品類型?：精密高壓輸入、增強隔離的Δ-Σ調制器，支持外部時鐘
• ?發布時間?：2024年12月首次發布，2025年10月修訂

?二、核心特性?

1. ?高壓輸入集成?
   • 集成高壓電阻分壓器，無需外部分壓電阻
   • 輸入阻抗：AMC0386M06為10MΩ，AMC0386M10為12.5MΩ
   • 線性輸入范圍：±600V（M06）/±1000V（M10）
2. ?隔離性能?
   • ?增強隔離認證?：
     • 7000VPK 符合DIN EN IEC 60747-17標準
     • 5000VRMS/1分鐘 符合UL1577標準
   • 高CMTI：150V/ns（最小值）
   • 低EMI：滿足CISPR-11和CISPR-25限值
3. ?精度指標?
   • 失調誤差：±0.9mV（最大值）
   • 失調漂移：±7μV/°C（最大值）
   • 衰減誤差：±0.25%（最大值）
   • 衰減漂移：±30ppm/°C（最大值）

?三、電氣規格?

1. ?工作電壓范圍?
   • 高壓側(AVDD)：3.0V至5.5V
   • 低壓側(DVDD)：2.7V至5.5V
2. ?采樣性能?
   • 配合sinc3濾波器（OSR=256）：
     • 有效位數：14.8位
     • 動態范圍：89dB
     • 采樣率：39kSPS
3. ?溫度范圍?：-40°C至+125°C

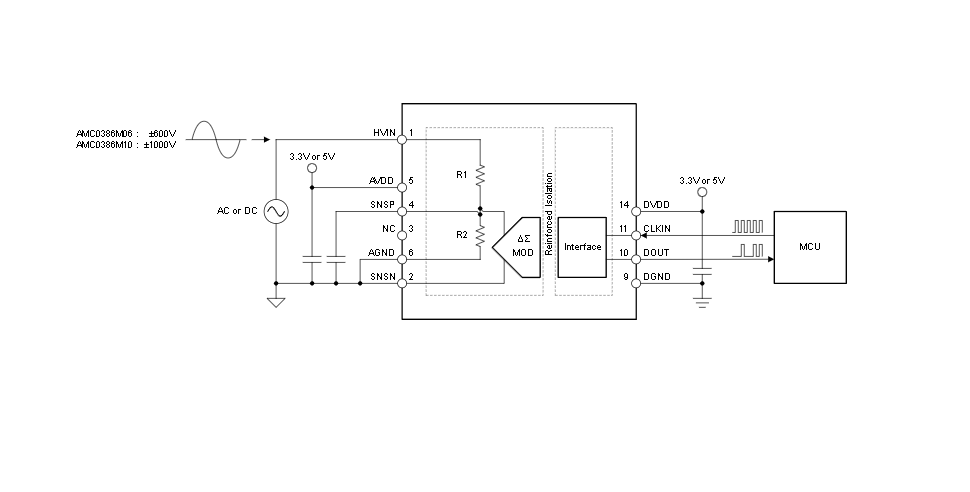

?四、系統架構?

?五、應用領域?

• ? 服務器電源單元(PSU) ?
• ? 儲能系統(ESS) ?
• ?太陽能逆變器?
• ?電動汽車充電站?

?六、封裝信息?

• ?封裝類型?：SSOP（DFX），15引腳
• ?封裝尺寸?：12.8mm × 10.3mm
• ?引腳間距?：0.65mm

?七、技術優勢?

1. ?高集成度?：內置分壓器和基準，減少外部元件
2. ?長期穩定性?：在壽命和溫度范圍內精度優于1%，無需系統級校準
3. ?安全可靠?：通過多項安全認證，具備高抗干擾能力

?八、版本更新?

• ?主要變更?：
  • AMC0386M06狀態從產品預覽改為量產數據
  • 爬電距離從≥9.2mm更新為≥9.7mm
  • 完善了電氣參數規格

該器件專為需要高壓精密測量的工業應用設計，通過創新的隔離架構和優化的信號鏈設計，提供了卓越的測量精度和系統可靠性
