該AMC0136是一款精密的電流隔離三角積分 （ΔΣ） 調制器，具有 ±1V、高阻抗輸入和外部時鐘。高阻抗輸入經過優化，可連接到高阻抗電阻分壓器或其他具有高輸出電阻的電壓信號源。

隔離柵將系統中在不同共模電壓電平下運行的部分分開。隔離柵支持高達 200VRMS / 280VDC 的工作電壓和高達 570VRMS / 800VDC 的瞬態過電壓。
*附件：amc0136.pdf

該AMC0136具有小封裝尺寸和高輸入阻抗，專為空間受限應用中的高精度隔離電壓檢測而設計。

AMC0136的輸出比特流與外部時鐘同步。該器件與sinc3、OSR 256濾波器相結合，在39kSPS的采樣率下實現14.8位有效分辨率或89dB動態范圍。

該AMC0136采用8引腳、0.65mm間距VSON封裝，在–40°C至+125°C的溫度范圍內完全額定。

特性

• 線性輸入電壓范圍：±1V
• 高輸入阻抗：1GΩ（典型值）
• 電源電壓范圍：
  • 高側 （AVDD）：3.0V 至 5.5V
  • 低側 （DVDD）：2.7V 至 5.5V
• 低直流誤差：
  • 失調誤差：±0.9mV（最大值）
  • 失調漂移：8.5μV/°C（最大值）
  • 增益誤差：±0.25%（最大值）
  • 增益漂移：±35ppm/°C（最大值）
• 高 CMTI：150V/ns（最小值）
• 缺少高側電源檢測
• 低 EMI：符合 CISPR-11 和 CISPR-25 標準
• 功能隔離：
  • 200VRMS，280VDC工作電壓
  • 570VRMS，800VDC 瞬態過壓（60 秒）
• 安全相關認證：
  • DIN EN IEC 60747-17 （VDE 0884-17）
  • UL1577 標準
• 在擴展的工業溫度范圍內完全額定：–40°C 至 +125°C

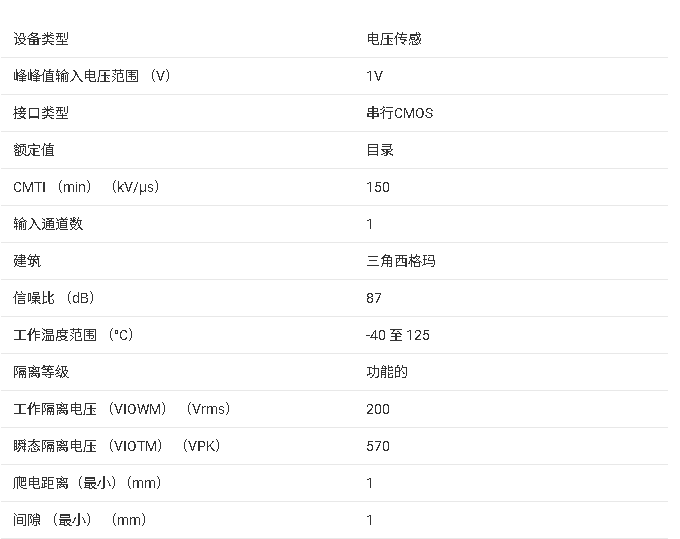

參數

一、產品概述?
AMC0136是德州儀器推出的精密±1V輸入、功能隔離型Δ-Σ調制器，支持外部時鐘輸入。該器件采用8引腳VSON封裝（3.5mm×2.7mm），專為空間受限的高精度隔離電壓檢測應用設計。

?二、核心特性?

• ?高精度輸入?：±1V線性輸入范圍，1GΩ典型輸入阻抗
• ?低直流誤差?：最大偏移誤差±0.9mV，最大增益誤差±0.25%
• ?卓越隔離性能?：
  • 工作電壓：200VRMS/280VDC
  • 瞬態過電壓：570VRMS/800VDC（60秒）
  • 最小CMTI：150V/ns
• ?寬電源范圍?：高側(AVDD)3.0-5.5V，低側(DVDD)2.7-5.5V
• ?安全認證?：符合DIN EN IEC 60747-17 (VDE 0884-17)和UL1577標準

?三、技術規格?

• ?分辨率?：配合sinc3濾波器（OSR=256）時達14.8有效位
• ?采樣率?：39kSPS
• ?溫度范圍?：-40°C至+125°C
• ?功耗?：高側電流5.3mA（典型），低側電流3.6mA（典型）

?四、引腳配置?

1. AVDD - 高側電源
2. INP - 模擬輸入正端
3. SNSN - 模擬輸入負端
4. AGND - 高側地
5. DGND - 低側地

• ?數字接口?：
  • CLKIN：時鐘輸入（內置1.5MΩ下拉電阻）
• DOUT：數據輸出

?五、應用領域?

• 48V電機驅動
• 48V變頻器
• 模擬輸入模塊
• 電源系統

?六、功能特點?

• 采用開關鍵控(OOK)調制方案，載波頻率480MHz
• 支持輸入過范圍檢測和電源故障診斷
• 低EMI設計，符合CISPR-11和CISPR-25標準

?七、典型應用?

• 適用于全橋電機驅動中的DC鏈路電壓檢測
• 可與C2000或Sitara微控制器配合使用

?八、設計建議?

• 推薦使用RC輸入濾波器，截止頻率建議比調制器采樣頻率低兩個數量級
• 電源去耦電容應盡可能靠近器件引腳放置
• 輸入引腳不得懸空，避免使用保護二極管

該器件通過電容隔離屏障提供可靠的信號傳輸，在噪聲環境中保持高精度測量性能，特別適合工業電機控制和功率轉換應用
