在自動化設備、精密儀器等需要精準控制的場景中，步進電機的驅動性能直接決定了設備的運行精度與穩定性，而HR4985作為一款內部集成譯碼器的微特步進電機驅動器，憑借其便捷的操作設計與可靠的性能表現，成為了眾多應用場景的理想選擇。這款驅動器從用戶實際使用需求出發，在功能集成、驅動能力與性能優化等方面進行了全方位設計，為雙極步進電機的高效驅動提供了一站式解決方案。?
從基礎功能與驅動能力來看，HR4985具備極強的適配性與實用性。它專門針對雙極步進電機設計，能夠支持全步、半步、1/4步和1/8步四種步進模式，不同的步進模式可通過邏輯輸入MSx自由選擇，滿足了不同場景下對電機運行精度和速度的多樣化需求。在輸出驅動能力上，該驅動器表現出色，能夠?qū)崿F(xiàn)35V的工作電壓和±1A的輸出電流，這樣的參數配置使其能夠適配多種功率規格的雙極步進電機，無論是小型精密設備還是中等負載的驅動場景，都能穩定應對。同時，HR4985內部集成了一個固定關閉時間的電流調節器，該調節器可工作在慢衰或混合衰減模式下，為電機的穩定運行提供了基礎保障。?
譯碼器的集成是HR4985實現“便于使用”這一核心優勢的關鍵所在，也是其區別于傳統驅動器的重要亮點。在傳統的步進電機驅動方案中，用戶需要借助相序表規劃電機運行邏輯，通過多條高頻控制線傳輸控制信號，還需要進行復雜的編程接口調試，不僅增加了系統搭建的難度，還對控制芯片的性能提出了較高要求。而HR4985通過內部譯碼器的優化設計，將復雜的驅動邏輯進行了集成簡化——用戶只需通過STEP引腳輸入一個簡單的脈沖信號，就能控制電機完成一次步進動作。這一設計徹底省去了傳統方案中的相序表、高頻控制線以及復雜的編程接口調試環節，極大地降低了驅動系統的搭建門檻。尤其適用于沒有配備復雜微處理器的簡易設備，或是微處理器需要承擔大量其他任務、負擔過重的場景，讓步進電機的驅動控制變得簡單高效。?

在步進運行的核心性能優化上，HR4985通過精細化的控制邏輯，實現了噪聲、精度與功耗的多重提升。該驅動器的內部電路能夠在步進操作期間，自動控制PWM（脈沖寬度調制）操作在快衰減、慢衰減及混合衰減模式之間切換，而混合衰減模式更是其性能優化的核心技術。在混合衰減模式下，器件會先經過一段快衰減時間，隨后自動切換至慢衰減模式，直至固定關閉時間結束。這種動態切換的衰減控制方式，一方面有效降低了電機運行過程中產生的機械噪聲，讓設備運行更加安靜；另一方面通過精準的電流調節，提升了電機步進的準確性，避免了因電流波動導致的步進誤差；同時，合理的衰減模式控制還減少了不必要的能量損耗，降低了整個系統的功耗。此外，HR4985內部還集成了同步整流控制電路，這一電路進一步優化了PWM操作時的能量轉換效率，大幅改善了驅動器的功耗表現，讓系統在長時間運行時更加節能。?

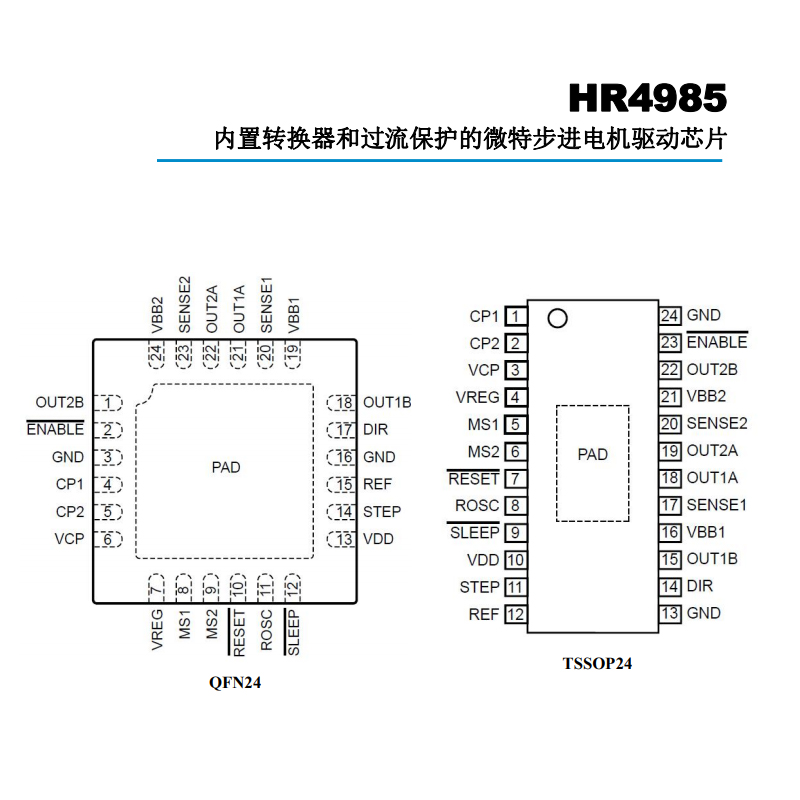

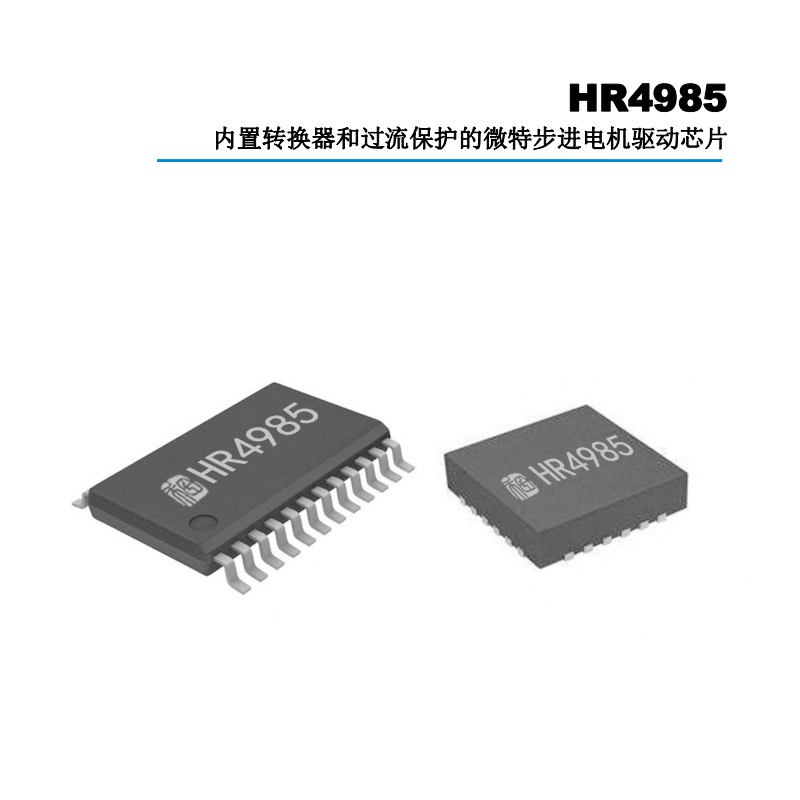

為了確保驅動器在復雜工況下的穩定可靠，HR4985配備了全面的內部保護電路，同時在封裝設計上兼顧了散熱與環保需求。在保護功能方面，該驅動器集成了帶遲滯的過熱保護、欠壓鎖定及過流保護等多重防護機制：過熱保護能在驅動器溫度過高時及時觸發保護，避免器件損壞；欠壓鎖定可防止因供電電壓過低導致的誤動作；過流保護則能在輸出電流異常過大時切斷回路，保護電機和驅動器本身。更值得一提的是，HR4985不需要特別的上電時序，用戶無需進行復雜的上電調試，進一步提升了使用的便捷性。在封裝方面，該驅動器提供兩種封裝形式——帶有裸露焊盤的QFN-24封裝和帶裸焊盤的TSSOP24封裝，裸露焊盤的設計能夠有效增強散熱性能，確保驅動器在高負載運行時的溫度穩定性。同時，產品采用無鉛設計，引腳框采用100％無錫電鍍，符合環保標準，適配各類綠色生產需求。?

綜合來看，HR4985憑借低導通電阻RDS(ON)、自動衰減模式檢測選擇、同步整流節能、全面的保護機制以及兼容3.3V和5V邏輯電平、低電流睡眠模式（睡眠電流<10uA）等諸多優勢，構建了一套高效、便捷、可靠的步進電機驅動方案。從基礎的驅動能力到核心的控制優化，再到防護與封裝的細節設計，HR4985始終以用戶需求為導向，既降低了驅動系統的搭建與調試成本，又保障了設備的運行精度與穩定性，無疑是各類步進電機驅動場景中的優選方案。
