STMicroelectronics ASM330LHB高精度汽車級6軸慣性模塊是一款系統級封裝器件，配備三軸數字加速度計和三軸數字陀螺儀。提供安全手冊和軟件庫（通過ISO26262:2018認證），支持開發采用 ASM330LHB和滿足ASIL-B要求的應用。

數據手冊：*附件：STMicroelectronics ASM330LHB汽車級6軸慣性模塊數據手冊.pdf

STM ASM330LHB符合AEC-Q100標準，通過專用MEMS生產流程實現工業化，以滿足汽車可靠性標準。所有部件均經過關于溫度的徹底測試，以確保達到最高質量。這些傳感元件采用ST專有的微加工工藝制造而成。同時，IC接口采用CMOS技術設計，可實現專用電路的設計，該電路經過微調，以更好地匹配傳感元件的屬性。

ASM330LHB包括高達±2/±4/±8/±16g的滿量程加速范圍，具有寬角速率范圍（±125/±250/±500/±1000/±2000/±4000dps），適合用于各種汽車應用。該器件支持雙工作模式：高性能模式和低功耗模式ASM330LHB的所有設計方面均經過優化，以實現出色的輸出穩定性、超低噪聲以及完整的數據同步到輔助應用的優勢，如航位推算和傳感器融合。

ASM330LHB采用14引腳塑料焊盤柵格陣列 (LGA) 封裝，擴展溫度范圍高達+105°C。

特性

• 符合AEC-Q100標準
• 擴展溫度范圍：-40°C至+105°C
• 內置補償，無論溫度如何變化都非常穩定
• 兼容Android
• 加速度計用戶可選擇滿量程（高達±16g）
• 擴展陀螺儀范圍：±125dps至±4000dps
• 雙工作模式——高性能和低功耗模式
• I^2^C、MIPI I3C^SM^ 和SPI串行接口
• 六通道同步輸出，提高航位推算算法的精度
• 可編程有限狀態機
• 機器學習內核
• 智能可編程中斷
• 提供嵌入式3kB FIFO，用于主機處理器負載不足
• ECOPACK，符合RoHS指令

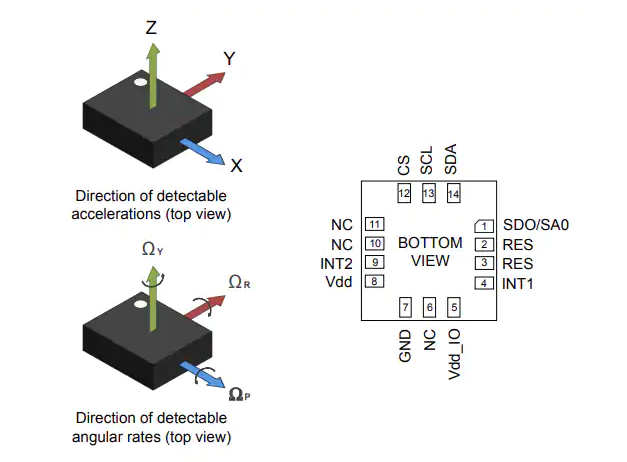

引腳連接

ASM330LHB：高精度汽車級6軸慣性模塊，賦能下一代智能駕駛系統

在智能駕駛與車輛電子控制系統快速發展的今天，高精度、高可靠性的傳感器成為實現車輛感知與決策的基礎。STMicroelectronics推出的 ASM330LHB ，正是一款專為汽車電子控制單元設計的6軸慣性測量單元，集成了3軸數字加速度計和3軸數字陀螺儀，具備卓越的環境適應性與功能完整性。

核心特性概覽

ASM330LHB具備以下突出特性：

• AEC-Q100認證 ，適用于嚴苛的汽車環境
• 工作溫度范圍廣 ：-40°C 至 +105°C
• 高穩定性與低溫漂 ，內置溫度補償機制
• 支持多種輸出數據率 ，最高可達1.67 kHz
• 雙工作模式 ：高性能模式與低功耗模式，靈活應對不同場景
• 豐富的通信接口 ：I2C、MIPI I3C?、SPI（3線與4線）
• 內置3 KB FIFO ，減輕主處理器負擔
• 可編程有限狀態機與機器學習核心 ，支持片上智能決策
• 六通道同步輸出 ，提升航位推算精度

關鍵應用場景

ASM330LHB適用于多種汽車電子場景，包括：

• 高精度衛星定位輔助
• 車聯網通信系統
• 高級駕駛輔助系統
• 主動懸掛控制
• 雷達、激光雷達與攝像頭的數字防抖
• 車門/后備箱智能控制
• 運動激活功能

系統集成與功能亮點

1. 高性能傳感能力

ASM330LHB支持加速度量程從±2 g至±16 g，陀螺儀量程從±125 dps至±4000 dps，覆蓋從微弱振動到劇烈運動的廣泛測量需求。其優異的零偏穩定性、低噪聲密度和全數據同步機制，使其在傳感器融合與航位推算中表現卓越。

2. 嵌入式智能處理

模塊內置有限狀態機 和 機器學習核心 ，用戶可編程實現特定運動模式的識別與響應，如車輛靜止/運動狀態檢測、震動報警等。這不僅提升了系統響應速度，也顯著降低了主處理器的負載與系統功耗。

3. 靈活的功耗管理

支持加速度計與陀螺儀獨立啟停與功耗模式切換，用戶可根據應用需求在高性能與低功耗之間靈活切換，實現能效最優。

4. 完整的FIFO與中斷機制

3 KB FIFO緩沖區支持多種工作模式（如連續、FIFO、觸發等），配合可編程中斷引腳，可實現高效的數據批處理與事件驅動型系統設計。

5. 符合功能安全標準

ASM330LHB提供符合ISO 26262:2018 的安全手冊與軟件庫，支持ASIL-B級別的系統開發，適用于對安全性要求嚴格的汽車應用。

封裝與可靠性

ASM330LHB采用 LGA-14封裝 ，尺寸僅為2.5 × 3.0 × 0.83 mm，適用于空間受限的嵌入式設計。其制造過程符合汽車級可靠性標準，所有器件均經過嚴格的溫度與壽命測試。
