熱傳導路徑的退化是功率半導體封裝最常見的失效機理之一。通常情況下，在界面接觸區域，由于構成散熱路徑的不同材料之間的熱膨脹系數不同，因而會產生熱機械應力，從而引發焊接疲勞并導致裂縫。使用Simcenter Micred T3STER硬件進行瞬態熱測試，是對功率半導體封裝中的熱傳導路徑進行界定的一種常用方法。

正文

此類測試中的熱流路徑可表示為一個等效的電阻-電容Cauer類型的模型。Simcenter Micred T3STER使用瞬態熱阻抗曲線并借助結構函數曲線作為一種無損評估技術，來檢測熱傳導路徑中的結構缺陷。在本工作中，一個傳統的1200V/200A絕緣柵雙極晶體管IGBT)功率模塊的基底-基板的焊接層通過主動的功率循環測試發生了退化，結構函數曲線上的結-殼熱阻Rthjc和裂縫面積與通過掃描聲學顯微鏡(SAM)估算的裂縫和未連接面積進行比較。在功率循環測試中的多個階段每隔一定間隔去執行SAM成像，以觀(察焊接層的逐漸退化。被測功率模塊（參見圖1）是一個現貨的3相IGBT模塊，包含3個安裝在銅基板上的基底片，每個基底片上有2個IGBT芯片和2個獨立的二極管1。

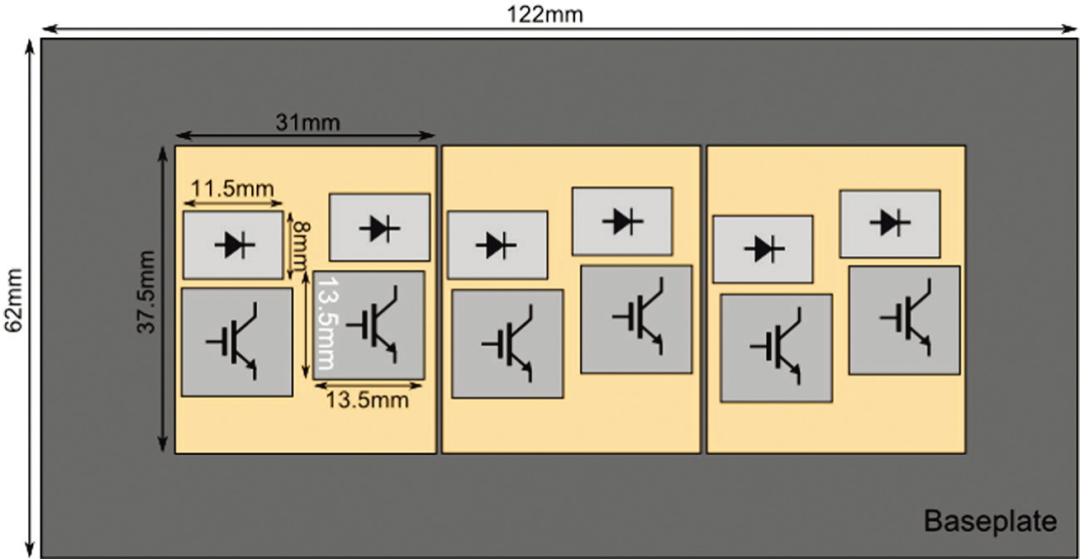

圖 1.功率循環測試中所用的被測功率模塊（左側）與Simcenter Micred Power Tester設備（包含Simcenter Micred T3STER）（右側）的布局

該IGBT模塊安裝在冷板上，并采用25μm厚的Kapton薄膜作為冷板與基板之間的界面材料。此薄膜的用途是增加殼-環境熱阻，以便在基底-殼的界面實現溫度擺動，相比其它的失效機理，這樣可以加速基底安裝下面的焊接層退化。所有的IGBT均施加門極-發射極電壓VGE=15V的偏壓，以便在模塊的三個分支之間共用循環電流IC以及測量電流IM。集電極-發射極電壓VCE是整個模塊的全局測量值，它代表三個分支的“平均”測量值。在恒定的測試電流IM=200mA下，使用校準曲線TJ=f(VCE)來計算結溫TJ。循環電流IC通過Simcenter Micred Power Tester硬件進行調節，以保持恒定的ΔTJ=120K；此時，根據VCE估算得出TJmax=140°C，TJmin=20°C，將水溫保持在20°C，加熱時間和冷卻時間分別固定為50秒和60秒。這樣在基底獲得了70K的ΔT，此時Tmax=90°C，Tmin=20°C。

功率循環測試啟動時初始循環電流IC=236A該電流產生PD=704W的功耗。在測試期間，由于焊接疲勞的原因，熱阻逐漸增大，通過調節循環電流來保持恒定的ΔTJ。在上述條件下，焊線掉落并非主要機理，基底安裝下面的焊接層在發現任何焊線掉落之前發生的退化被觀察到。每隔1000個循環定期暫停功率循環測試，此時通過Simcenter Micred Power Tester對系統執行瞬態熱測試。測試期間，共計獲得17個瞬態熱測試測量值。

使用PVA TePla AM300設備，在功率循環測試期間執行SAM特征化描述。掃描聲學顯微鏡是一種無損技術，允許我們對樣品的內部特征成像，并檢測到亞微米厚度的不連續和空洞。它通過反射的超聲回波生成2D灰度影像。任何內部材料層的缺陷都會導致結構不連續并阻斷超聲信號，使其無法穿過缺陷區域以下的層。

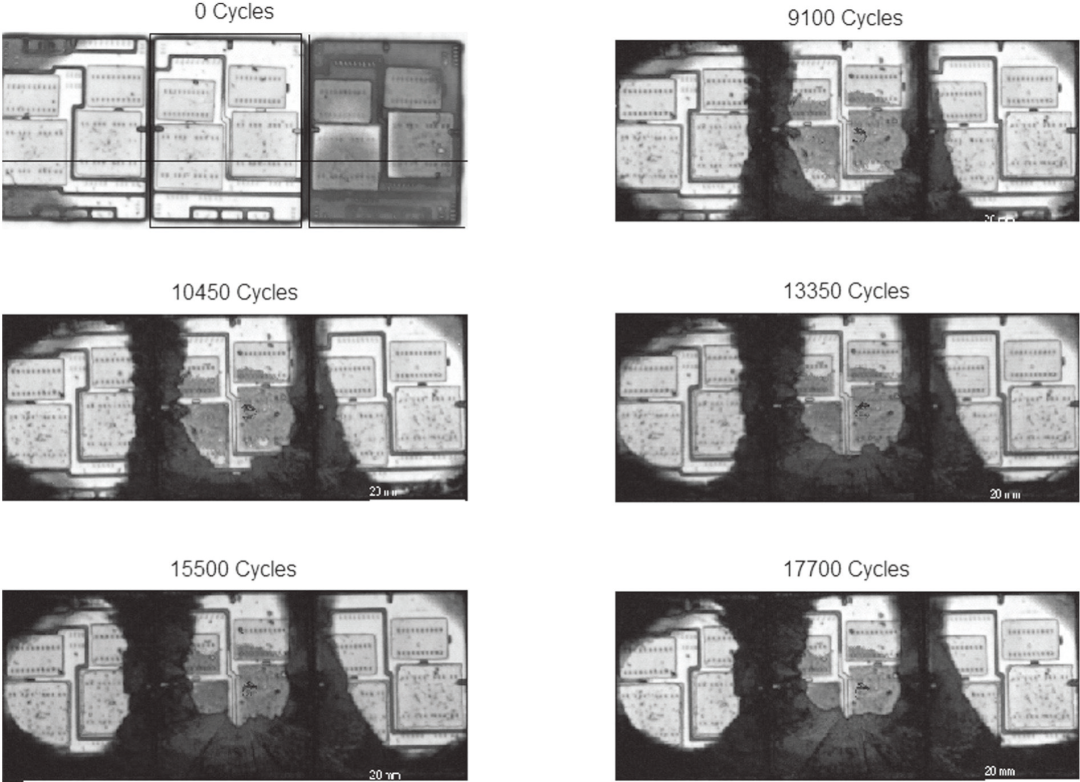

圖 2.在功率循環測試期間，不同循環次數下的掃描聲學顯微鏡(SAM)影像。

因此，基底焊接層中的缺陷會導致從芯片級獲取的C-Scan影像中出現黑色陰影（圖2）。通過這種方法，使用C-Scan影像獲取連接區域與不連續區域之間清晰的界限。但是，SAM影像可能無法明確指示結構內確切的缺陷位置，因此有必要進行相關的合金層切片分析。功率循環測試在17700個循環后終止，至此，結-環境總熱阻Rthja相比其原始值增大了14%。經檢查，所有IGBT器件仍保持正常的電氣功能。完成最終的SAM觀測后，進行合金層切片分析，并在光學顯微鏡下進行檢查，以確認退化模式。

在進行功率循環之前，對初始狀態下的IGBT模塊成像。在此階段，內部層中未觀察到任何裂縫或空洞（圖2）。在9100、10450、13350和15500個循環后分別中斷功率循環測試，以便進行SAM成像。在17700個循環后，測試終止并執行最終掃描。連接面積的百分比計算公式為：連接面積(%)=白色像素?cái)?shù)量/像素總數。圖3顯示了循環測試期間不同循環數對應的焊接層連接面積估算值。在零循環，連接面積的估算值為93%。這是因?yàn)樘幚?a target="_blank">算法將不同基底之間和銅跡線之間的隔離線以及與引線鍵合覆蓋區域識別為黑色（裂縫）像素。無論如何，此特征不會影響觀測到的趨勢，因?yàn)樗谄溆嗟膱D像中保持不變。隨著循環次數的增加，裂縫在焊接層中傳播，導致連接面積逐漸減少，直到17700個循環后降至43%。

圖4顯示了結構函數隨循環數的增加而發生的變化。隨著循環次數的增加，曲線沿X軸向右移動，因此這一變化表現為熱阻不斷增大。該變化始于基板區與基底之間的界面，在這里可以辨識到沿X軸方向的膨脹。然而，單憑這張圖很難斷定焊接界面區域出現裂縫的確切位置。

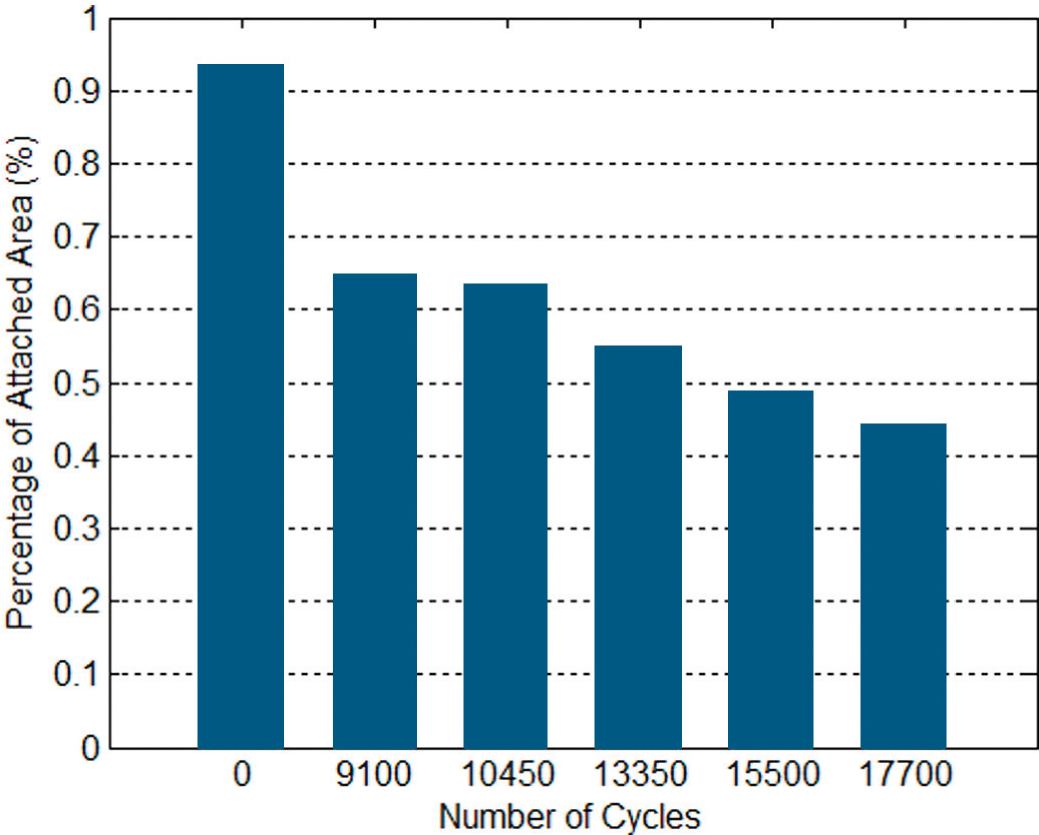

圖 3.在循環測試期間通過SAM影像獲得的焊接層連接面積估算值。

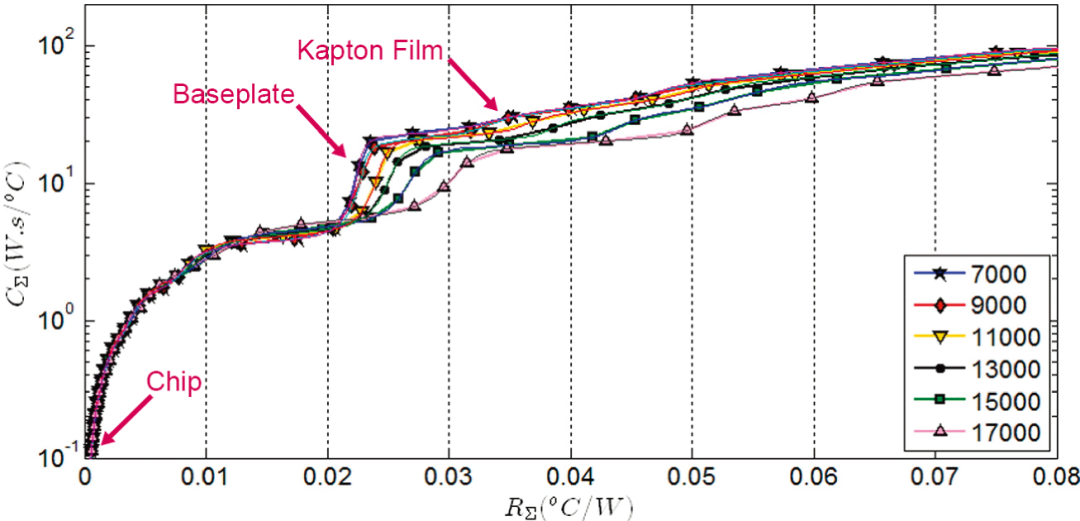

圖 4.Simcenter Micred T3STER積分結構函數顯示了隨著循環數增加不同材料層的熱量累計。

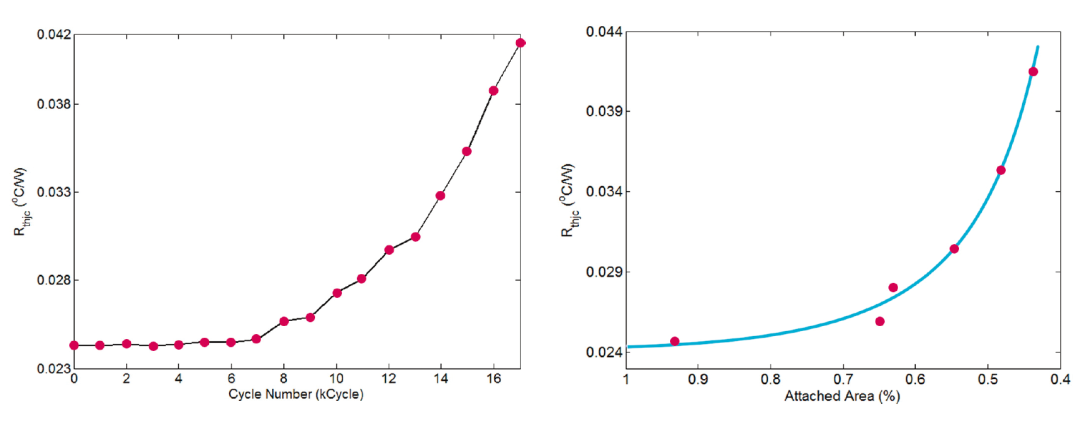

圖 5.結殼熱阻Rthjc在功率循環期間由于焊接疲勞而發生的變化及其與該層橫截面連接面積的關系。

通過結構函數可以測量到基板區結束和Kapton薄膜區域開始前的結殼熱阻Rthjc。圖5顯示了Rthjc作為循環次數函數的Rthjc。可以看到，Rthjc在8000個循環前保持不變，自此之后，才開始逐漸增大，直至測試結束。Rthjc相對其原始值，據估算約為0.024°K/W，總增量約為70%。此增量源于基底-基板界面的焊料裂縫，圖6所示的合金層切片分析結果也證實了這一點。

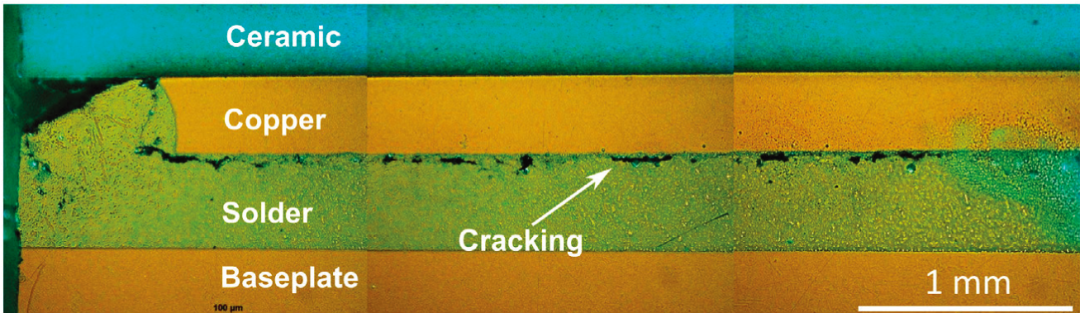

圖 6.合金層切片影像顯示了基底-基板界面因功率循環而產生的裂縫。

圖5還顯示了在7000、9000、11000、15000和17000個循環時測得的Rthjc值，并標繪為相對圖2中的SAM影像所估算的連接面積百分比的函數。可以看到，隨著連接面積的減少，熱阻快速增加。在圖5中還應注意到，結構函數對結構缺陷的靈敏度依賴于半導體芯片與缺陷的相對位置。也就是說，其對位于芯片正下方的缺陷具有較高的靈敏度，因?yàn)槿毕輰?duì)芯片具有直接的熱影響，而遠離芯片的缺陷將導致對該缺陷的結構函數具有較低的靈敏度。這也是結構函數在基底-殼焊接層的裂縫達到35%之前沒有顯示任何變化的原因。焊料的裂縫始于基底的邊角位置，最初對半導體芯片到散熱器的散熱路徑影響很小。隨著裂縫不斷向基底中央擴展，熱流路徑受到阻礙，這時結構函數才開始顯示缺陷的存在。

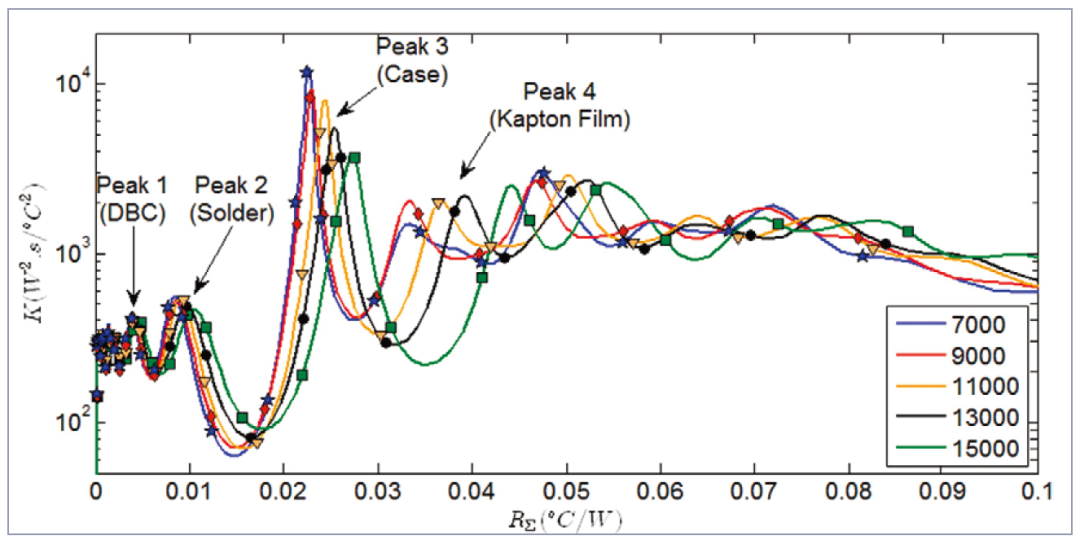

圖 7.功率循環測試期間的Simcenter Micred T3STER微分結構函數。不同的峰值指示不同的層（如圖所示）。

圖7顯示了Simcenter Micred Power Tester 7000個循環到15000個循環之間的T3Ster微分結構函數K(RΣ)。此繪圖中的每個峰值表示一個具有不同橫截面積的新材料層。峰值幅度的減小表示與該峰值相關的層的橫截面積減小。峰值位置沿X軸的偏移指示了該層熱阻的變化。因此，可以確定各個層的熱阻。此外，如果材料屬性已知，還可以確定厚度。最明顯的峰值是峰值3，它與基板層相關。其他峰值顯示與熱量流經的不同材料相關。最明顯的變化可以從峰值2和3被觀察到，它們一直在減小。另一方面，峰值1和4幾乎保持恒定的幅度。幅度減小表示DBC基底與基板之間的分界處的焊接層橫截面積減小。與此伴隨的是焊接層熱阻的增大，峰值2和峰值3沿X軸正向的位置偏移表明了這一點。

可以標繪Simcenter Micred Power Tester微分結構函數（圖7）中的峰值3（即殼）的K值與循環數之間的關系，如圖8所示。隨著功率循環數的增加，該K值明顯減小，這表示橫截面積減小。為了揭示這兩個數值之間的關系，我們將之前通過SAM影像估算的橫截面積與Simcenter Micred Power Tester微分結構函數給出的K值進行了比較。二者之間的關系如圖9所示，不難看出，K值與橫截面積的平方呈線性關系。這與我們已經求出的理論關系1相一致，也是本研究的一項重要發現。

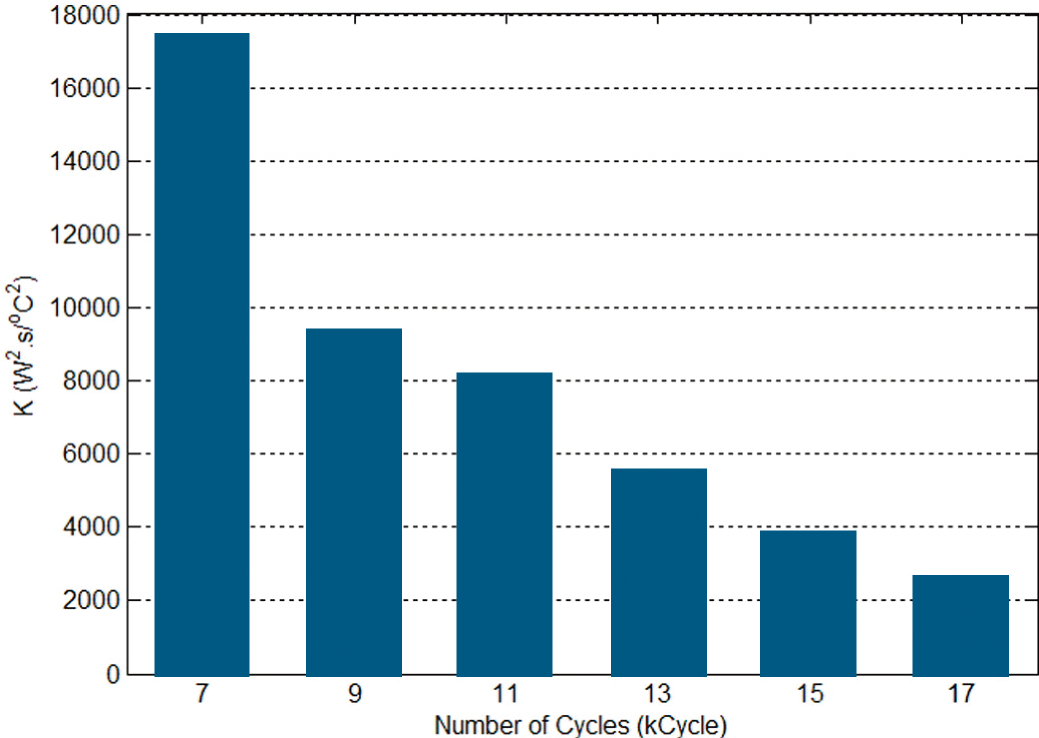

圖 8.殼區域的K值在功率循環測試過程中表現了穩定的下降，表明橫截面積持續減小。

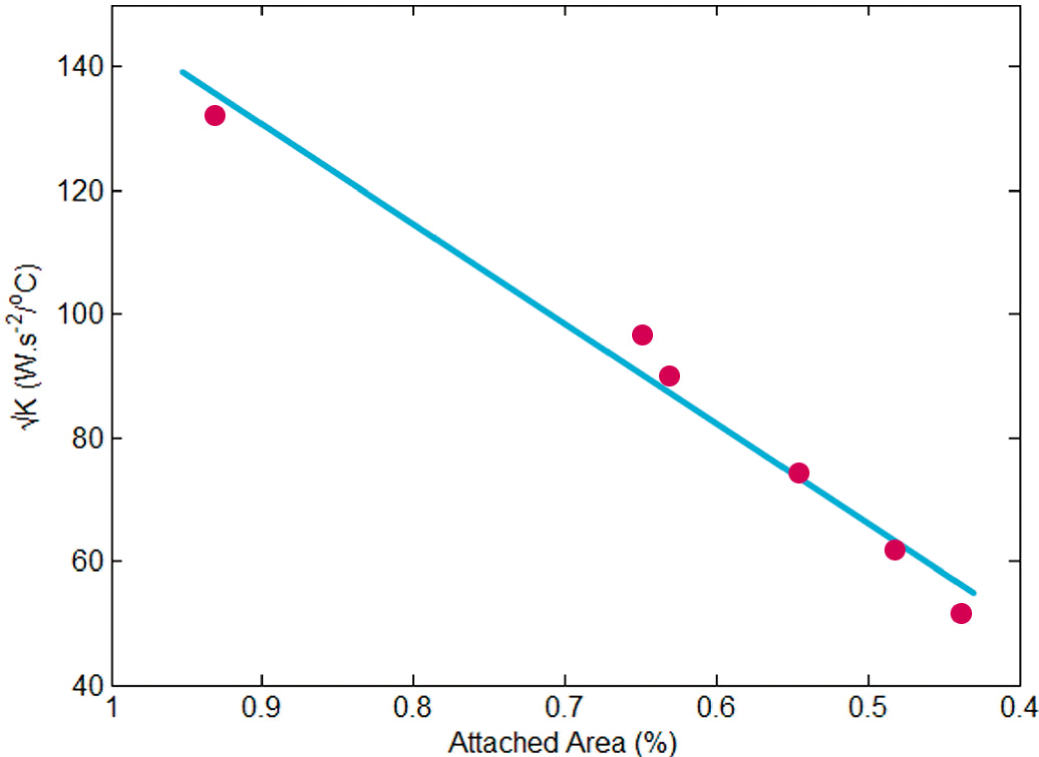

圖 9.微分結構函數在基板區給出的K值 – 它與焊接層橫截面積分?jǐn)?shù)的平方具有線性相關性。

現在，我們來看一下被測模塊中的各個IGBT，所有IGBT在經過17700次功率循環測試后仍可正常工作。測試至此，SAM影像顯示，各個IGBT器件下面均存在不同程度的不連續。因此，進行了一項研究，以檢查除整體模塊之外，在各個IGBT芯片的結構函數中能否觀察到熱流路徑的這種不均勻性。在此研究中，使用導熱膏作為界面材料，取代功率循環測試期間所用的Kapton薄膜。然后分別測量模塊中的各個IGBT的局部熱阻抗，并計算結構函數。根據17700個循環后的SAM影像估算各個IGBT下面的連接面積，這些面積如圖10所示。將IGBT器件分別編號為1到6，并對每個IGBT下面的面積進行裁切，以使用一種MatLab方法1來計算連接面積。

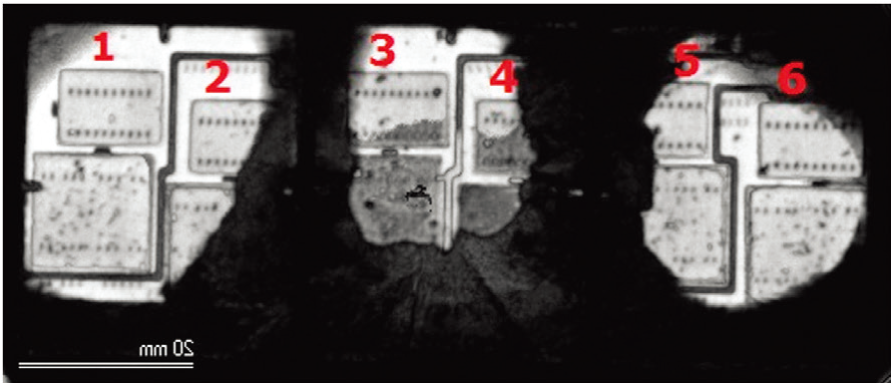

圖 10.經過功率循環的模塊在17700個循環時的SAM影像顯示，6個IGBT器件均存在不同程度的分層。

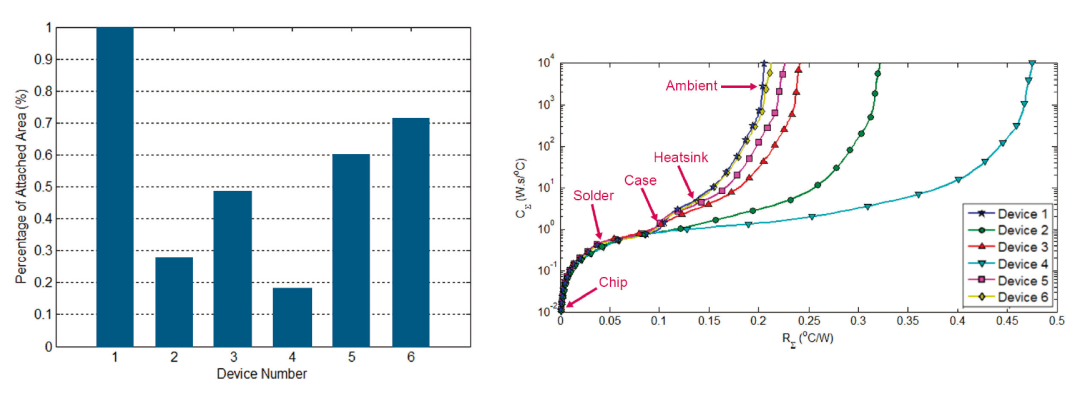

圖 11.17700個循環后的IGBT器件的局部連接面積百分比以及各個IGBT器件的積分結構函數。

每個器件下面的連接面積百分比估算值如圖11所示，值從低到高依次為器件4、器件2、器件3、器件5、器件6，最后是器件1。圖11還顯示了各個IGBT的積分結構函數。由于每個IGBT下面的基底與基板界面區域存在不同程度的不連續，導致這些曲線之間存在很大的差異。在與器件1和器件6相關的曲線上，可以輕易地識別出不同的熱層，因?yàn)樗鼈兪芎附悠诘挠绊懽钚　ｋS著其他器件中的局部分層程度不斷增加，結構中不同層的特征開始逐漸消失。器件4受裂縫的影響最大，并且無法區分其不同層的特征。因此，我們斷定，可以將結點-環境熱阻Rthja直接與各個IGBT下面的連接面積百分比進行比較。

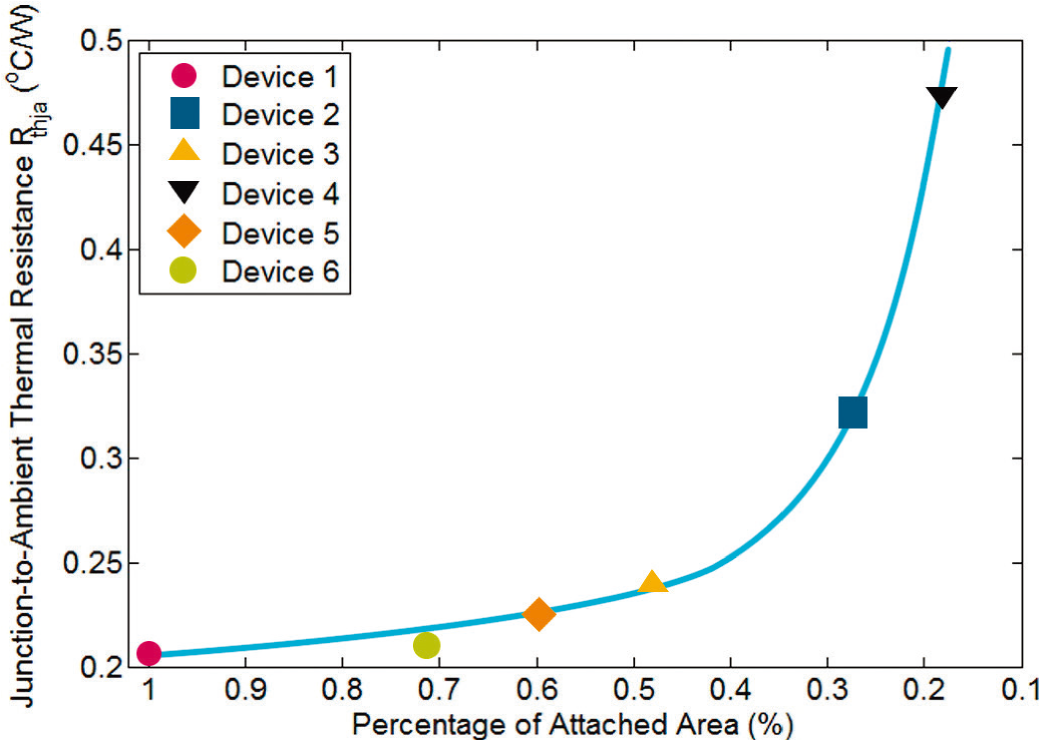

圖 12.17700個循環后的各個IGBT的結點-環境熱阻Rthja與各個IGBT下面的連接面積的關系函數。

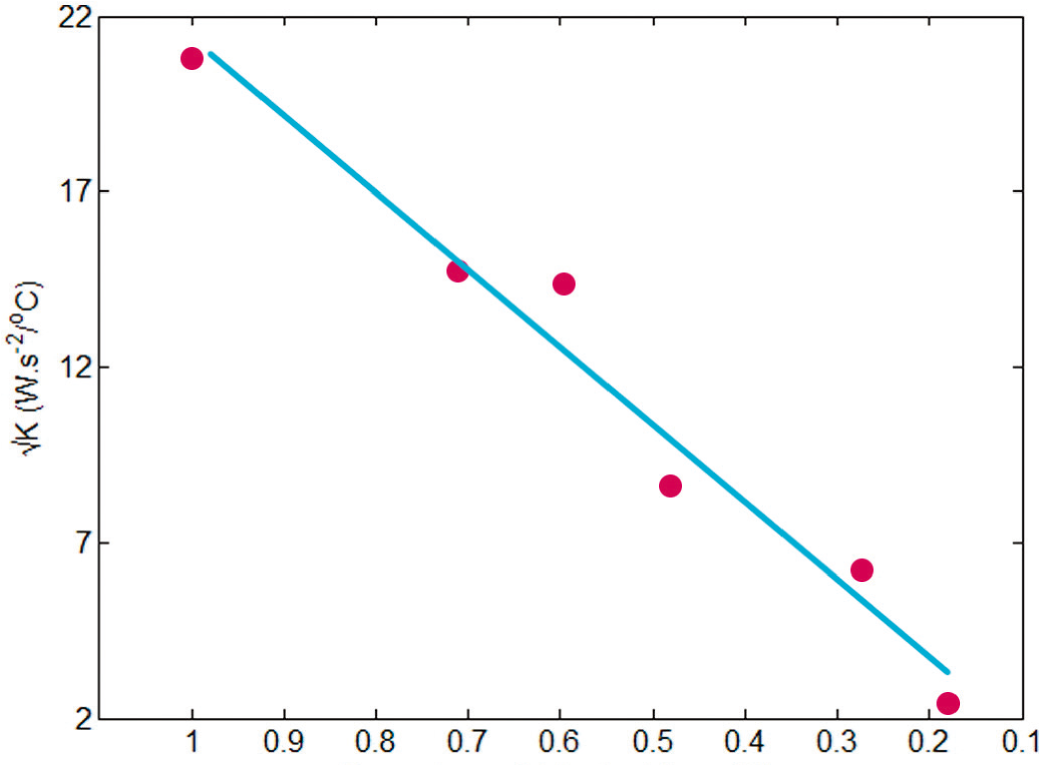

圖 13.K值與各個IGBT連接面積分?jǐn)?shù)的平方的關系函數。

圖12顯示了各個IGBT的Rthja值與每個IGBT下面焊料連接面積的關系。與圖5所示的結果類似，可以看出Rthja與連接面積相關聯。如果同時根據連接面積百分比的平方生成并繪制K值，圖13再次表明，可以推斷出明顯的線性相關性，K值是各個IGBT連接面積分?jǐn)?shù)平方的函數。

結語

我們使用Simcenter Micred Power Tester中的Simcenter Micred T3STER結構函數作為無損測試工具執行評估，檢查了高功率多芯片半導體模塊在經過重復循環測試后的熱流路徑完整性。對一個1.2kV/200A IGBT功率模塊（包含6個IGBT）進行循環循環測試，以激活基底-基板界面處的焊接疲勞機理。在功率循環測試期間，定期執行瞬態熱阻抗測量和SAM成像。根據這些數據，計算熱結構函數，并估算焊接層內的裂紋面積。通過切片分析進行失效分析，確認基底-基板焊接層的不連續位置。本研究發現，通過結構函數估算的結殼熱阻Rthjc的變化與通過SAM影像計算的焊接層剩余連接面積之間存在明確的關聯。它表明，通過微分結構函數獲得的K值與通過SAM影像估算的連接面積百分比的平方呈線性關系。通過對模塊中的各個IGBT器件的熱阻抗執行局部測量，進而計算出的結構函數也能得出相似的結果。因此，Simcenter Micred Power Tester及其結構函數可以用于對功率模塊的特定層以及單獨器件的退化執行無損評估。由此可見，可以將其用作基本的檢驗工具，快速測試功率模塊中的熱流路徑的完整性，然后再?zèng)Q定是否需要采用更深入但可能更耗時的替代方法（例如SAM或破壞性分析）。
