ADC3661、ADC3662和ADC3663 （ADC366x） 系列器件是低噪聲、超低功耗、16 位、10 MSPS 至 65 MSPS、高速、雙通道、模數轉換器 （ADC）。這些器件專為低噪聲性能而設計，可提供 –158 dBFS/Hz 的噪聲頻譜密度以及出色的線性度和動態范圍。ADC366x 提供良好的直流精度和 IF 采樣支持，使這些器件適用于廣泛的應用。高速控制環路受益于低至1個時鐘周期的短延遲。該ADC在65 MSPS時僅消耗94 mW/ch，功耗在較低采樣率下可很好地?cái)U(kuò)展。

ADC366x 使用串行 LVDS （SLVDS） 接口輸出數據。這些設備支持雙通道、單通道和半通道選項。這些器件是引腳兼容系列，具有 16 位和 18 位分辨率以及不同的速度等級。這些器件采用 40 品脫 QFN 封裝 （5 x 5 mm），支持 –40°C 至 +105?C 的擴展工業溫度范圍。
*附件：adc3662.pdf

特性

• 16位10MSPS、25MSPS或65MSPS ADC
• 本底噪聲：–158 dBFS/Hz
• 低功耗：53 mW/ch （10 MSPS） 至 94 mW/ch （65 MSPS）
• 延遲：1個周期（1線SLVDS）
• 指定的 16 位，無缺失碼
• INL：± 3 LSB;DNL：± 0.7 LSB
• 參考：外部或內部
• 輸入帶寬：900 MHz （3 dB）
• 工業溫度范圍：–40°C 至 +105°C
• 片上數字濾波器（可選）
  • 抽取 2、4、8、16、32
  • 32 位 NCO
• 串行LVDS數字接口（2線、1線和1/2線）
• 小尺寸：40-WQFN（5 mm × 5 mm）封裝
• 光譜性能（f 在 = 10 MHz）：
  • 信噪比：81.9 dBFS
  • SFDR：92dBc HD2、HD3
  • SFDR：99-dBFS 最差雜散

參數

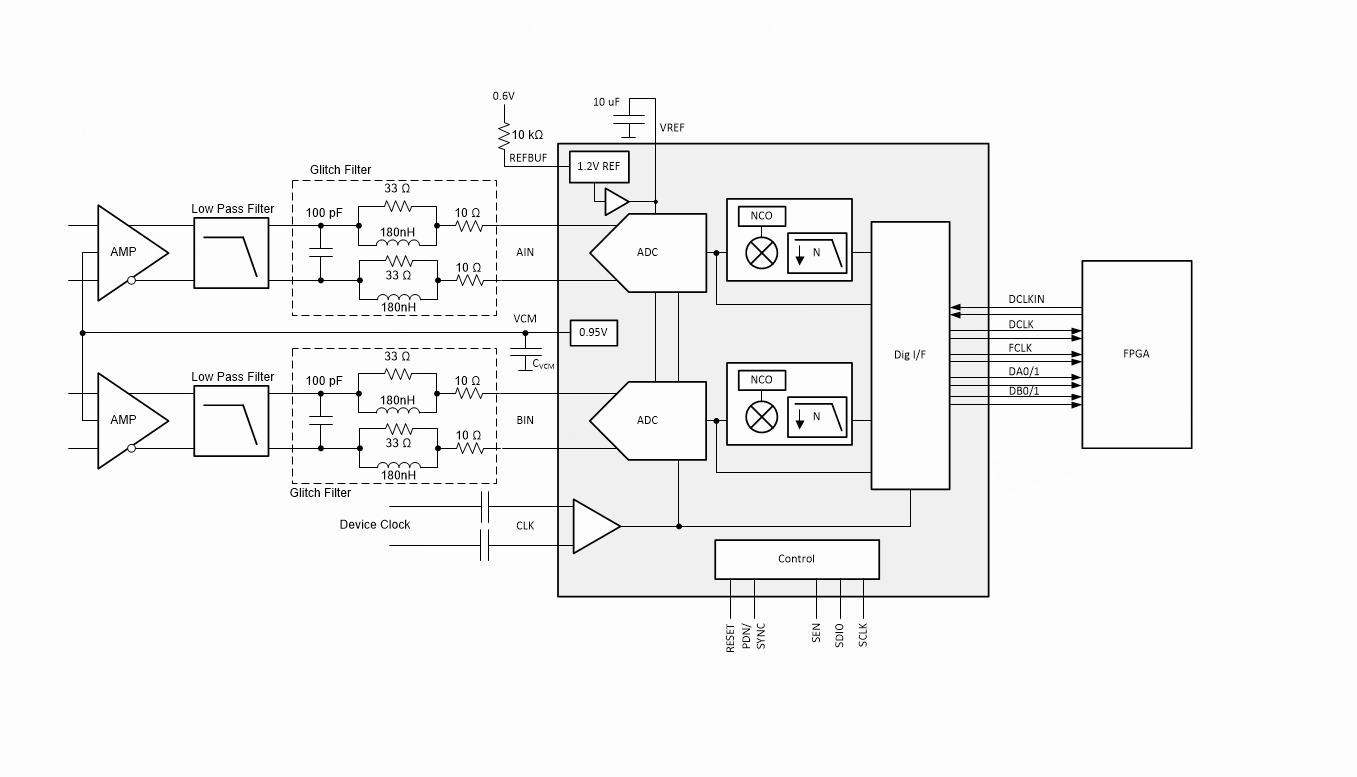

方框圖

一、產品定位與核心屬性

ADC3662 是德州儀器 ADC366x 系列中的 16 位雙通道高速模數轉換器（ADC），專為高精度、低噪聲的中高速信號采集場景設計，采樣速率固定為 25 MSPS，采用 40 引腳 WQFN（5mm×5mm）封裝，支持 - 40°C 至 + 105°C 工業級溫度范圍。其核心優勢在于 16 位高分辨率與優異的動態性能（噪聲基底 - 154 dBFS/Hz），同時兼顧低功耗（1 線 SLVDS 接口下典型功耗 117 mW），適用于高速數據采集、工業監測、軟件無線電、電力質量分析儀、雷達 / 聲吶等對多通道同步采樣與信號精度有嚴苛要求的場景，且與同系列 ADC3661（10 MSPS）、ADC3663（65 MSPS）引腳兼容，便于方案靈活選型與性能升級。

二、關鍵性能參數

1. 精度與線性度

• 分辨率與完整性 ：16 位無缺失碼，支持 14/16/18/20 位輸出分辨率調整（14 位時截?cái)?LSB，18/20 位時補 0 或保留擴展量程），確保全量程信號轉換無遺漏。
• 線性誤差 ：微分非線性（DNL）典型值 ±0.5 LSB、最大值 ±0.85 LSB，積分非線性（INL）典型值 ±3 LSB、最大值 ±5 LSB，有效降低信號失真，保障直流采集精度。
• 直流特性 ：偏移誤差（OS_ERR）典型值 ±32 LSB、最大值 ±135 LSB，偏移漂移（OS_DRIFT）-0.003 LSB/°C；增益誤差（GAIN_ERR）外接 1.6V 參考時典型值 0.003% FSR，內置參考時 0.26% FSR，增益漂移（GAIN_DRIFT）外接參考時 1.1 ppm/°C，溫漂特性優異，寬溫環境下精度穩定。
• 過渡噪聲 ：典型值 1.3 LSB，減少信號轉換過程中的隨機誤差。

2. 動態性能（典型值，AVDD=3V，f_CLKIN=8.192 MHz，增益 1）

• 信噪比（SNR） ：1.1 MHz 輸入時 82.0 dBFS，5 MHz 輸入時 80.5-82.0 dBFS，10 MHz 輸入時 81.9 dBFS，20 MHz 輸入時 81.6 dBFS，40 MHz 輸入時 78.6 dBFS，高頻場景下仍保持高信號純凈度。
• 無雜散動態范圍（SFDR） ：1.1 MHz 輸入時 86 dBc，5 MHz 輸入時 82-90 dBc，10 MHz 輸入時 89 dBc，20 MHz 輸入時 83 dBc，40 MHz 輸入時 89 dBc，有效抑制雜散干擾，適配復雜信號采集。
• 總諧波失真（THD） ：1.1 MHz 輸入時 85 dBc，5 MHz 輸入時 81-89 dBc，10 MHz 輸入時 88 dBc，20 MHz 輸入時 83 dBc，40 MHz 輸入時 86 dBc，低失真特性保障微弱信號采集精度。
• 噪聲譜密度（NSD） ：無輸入信號時典型值 - 154 dBFS/Hz，為微小信號檢測提供良好基礎。
• 互調失真（IMD3） ：雙音輸入（3 MHz/4 MHz，-7 dBFS/tone）時 84 dBc，雙音輸入（10 MHz/12 MHz，-7 dBFS/tone）時 87 dBc，抗干擾能力強，適合多頻率混合信號場景。

3. 功耗與接口特性

• 功耗 ：模擬電源電流（I_AVDD）典型值 34 mA、最大值 42 mA；1 線 SLVDS 接口下 I/O 電源電流（I_IOVDD）典型值 22 mA（1/2 擺幅）、36 mA（全擺幅），2 線模式下 36 mA，功耗靈活可控，適配中低功耗場景。
• 延遲 ：1 線 / 1/2 線 SLVDS 接口僅 1 個時鐘周期，2 線接口 2 個時鐘周期，適配高速控制環路與實時信號處理。
• 輸入帶寬 ：3 dB 帶寬 900 MHz，支持中頻（IF）采樣，無需額外降頻電路，簡化前端設計；輸入阻抗 8 kΩ（100 kHz 時）、輸入電容 7 pF（100 kHz 時），支持直接連接高阻抗傳感器。

三、硬件設計關鍵信息

1. 引腳功能與配置

• 模擬輸入 ：雙通道差分輸入（AINP/AINM、BINP/BINM），共模電壓（VCM 引腳 8）固定 0.95 V，滿量程輸入 3.2 Vpp（差分），支持 AC/DC 耦合，可直接連接分流電阻、電阻分壓網絡或溫度傳感器。
• 電源引腳 ：AVDD（引腳 5、15、36，模擬 1.8V）、IOVDD（引腳 21、30，數字 1.8V），需獨立供電避免數字噪聲耦合；AGND（引腳 2）、DGND（引腳 19）、REFGND（引腳 3）單點連接，降低接地噪聲；CAP 引腳（無，參考同系列設計需外接濾波電容）為內部 LDO 相關，需按推薦配置濾波。
• 控制與通信引腳 ：
  • SPI 接口：SEN（引腳 16，片選低有效，內置 21 kΩ 上拉至 AVDD）、SCLK（引腳 35，時鐘，內置 21 kΩ 下拉）、SDIO（引腳 10，數據 I/O，內置 21 kΩ 下拉），支持 20 MHz 最高時鐘頻率，24 位數據讀寫（16 位地址 + 8 位數據）。
  • 同步 / 復位：PDN/SYNC（引腳 1，電源關斷 / 同步，高有效，內置 21 kΩ 下拉）、RESET（引腳 9，硬件復位，高有效，內置 21 kΩ 下拉）。
  • 時鐘輸入：CLKP/CLKM（引腳 6/7，差分采樣時鐘），支持 0.5-65 MHz LVCMOS 時鐘，推薦 8.192 MHz 以匹配 25 MSPS 采樣率。

2. 參考電壓與時鐘設計

• 參考電壓選項 ：
  • 外接 1.6 V 參考：直接接入 VREF 引腳 2，需搭配 10 μF+0.1 μF 陶瓷旁路電容，負載電流約 1 mA。
  • 外接 1.2 V 參考：接入 REFBUF 引腳 4，通過內部增益緩沖（×1.33）生成 1.6 V 參考，負載電流 < 100 μA，需在 REFBUF 與 REFGND 間加 10 μF+0.1 μF 旁路電容。
  • 內置參考：生成 1.6 V 參考，輸出阻抗 8 Ω，額外消耗 1 mA 模擬電流，適合對成本敏感、精度要求中等的場景。
• 時鐘輸入 ：支持差分 / 單端輸入，差分模式可 AC 耦合（內部自偏置），單端模式需 DC 耦合至 0.9 V 中心電壓，未使用端需 AC 接地；時鐘占空比推薦 40%-60%，高擺率時鐘可降低孔徑抖動（典型值 180 fs），保障雙通道同步采樣精度。

3. 數字接口與數據處理

• SLVDS 接口 ：支持 2 線、1 線、1/2 線模式，1 線模式下數據速率 400 MBPS（25 MSPS 時），2 線模式下 200 MBPS/lane，需外部輸入 DCLKIN 時鐘（差分，V_ID 200-650 mVpp），且與采樣時鐘頻率鎖定，確保雙通道數據同步輸出。
• 數字下變頻器（DDC） ：可選 2/4/8/16/32 倍抽取，支持實抽?。ǖ屯V波）與復抽?。ê?32 位 NCO，頻率可調范圍 - FS/2 至 FS/2），復抽取時可通過 DB0/1 接口實現雙頻段輸出，抽取后延遲增加 21-23 個輸出時鐘周期（依抽取倍數而定），同時支持雙通道數據平均功能，未相關噪聲降低 3 dB。

四、功能模塊與配置

1. 模擬前端優化

• 自動調零（Auto-Zero） ：默認啟用，可通過 SPI 寄存器（0x11，D0）關閉，有效降低 1/f 閃爍噪聲，提升低頻信號采集精度，4M 點 FFT 測試顯示啟用后低頻段噪聲抑制顯著（如 10 MHz 采樣時低頻噪聲降低約 5 dB）。
• 采樣干擾濾波器 ：推薦根據輸入頻率選擇：DC-30 MHz 場景用 33 Ω 電阻 + 180 nH 電感 + 100 pF 電容；30-70 MHz 場景用 33 Ω 電阻 + 120 nH 電感 + 100 pF+82 pF 電容，吸收采樣開關產生的毛刺，減少干擾。
• 雙通道同步與平均 ：支持雙通道輸入信號同步采集，可通過 SPI 配置（0x24，D5）啟用通道平均功能，將兩通道輸出均值（(A+B)/2）作為最終輸出，進一步優化動態范圍（SNR 提升約 3 dB），適配高精度測量場景。

2. 數字功能配置

• 輸出格式化 ：支持 14/16/18/20 位輸出分辨率，通過輸出位映射器（0x39-0x60、0x61-0x88 寄存器）調整位序；數據格式可通過 SPI 寄存器（0x8F、0x92）配置為二進制補碼（默認）或偏移二進制，適配不同后端處理需求。
• 測試模式 ：支持斜坡（RAMP）、自定義固定模式，通過 0x14-0x16 寄存器配置，用于數字接口連通性測試，斜坡步長需匹配 ADC 原生分辨率（16 位對應 00100）。
• 電源管理 ：支持全局電源關斷（功耗低至 5 mW，內置參考）與局部模塊關斷（如時鐘緩沖、參考放大器、輸出驅動），通過 0x08、0x09、0x0D 寄存器配置，平衡功耗與喚醒時間，適配低功耗待機場景。

3. SPI 寄存器關鍵配置

• 接口配置 ：0x07 寄存器選擇輸出接口映射（16 位 1 線 SLVDS 對應 0x6C），0x13 寄存器加載 E-Fuse 配置（需等待 1 ms），0x19 寄存器設置 FCLK 源與分頻（復抽取時 FCLK_SRC=1）。
• 抽取配置 ：0x24 寄存器使能 DDC（D1=1）與數字通路（D2=1），0x25 寄存器設置抽取倍數（如 8 倍復抽取對應 0x30），0x2A-0x2D、0x31-0x34 寄存器配置 NCO 頻率（公式為 NCO 值 = f_NCO × 232 / F_S，F(xiàn)_S=25 MSPS）。
• 增益與相位 ：0x26 寄存器設置 mixer 增益（復抽取推薦 6 dB 補償混合損耗），0x27、0x2E 寄存器調整 I/Q 輸出順序與延遲，確保雙通道數據同步。
