ADC3644器件是一款低噪聲、超低功耗、14位、125MSPS雙通道、高速模數轉換器（ADC）。該器件專為低功耗而設計，可提供–153 dBFS/Hz的噪聲頻譜密度，并具有非常好的線性度和動態范圍。該ADC3644提供IF采樣支持，使該器件成為各種應用的絕佳選擇。高速控制環路受益于僅一個時鐘周期的短延遲。ADC在125 MSPS時僅消耗82 mW/ch，功耗在較低采樣率下可很好地擴展。
*附件：adc3644.pdf

該ADC3644使用 DDR 或串行 CMOS 接口輸出數據，提供最低功耗的數字接口，并具有最大限度地減少數字互連數量的靈活性。這些器件是具有不同速度等級的引腳兼容系列。這些器件支持–40至105?C的擴展工業溫度范圍。

特性

• 雙通道
• 14 位 125 MSPS ADC
• 本底噪聲：–153 dBFS/Hz
• 超低功耗，優化功率縮放：82 mW/ch （125 MSPS）
• 延遲：1 個時鐘周期
• 14 位，無缺失代碼
• INL：±1.5 LSB;DNL：±0.5 LSB
• 參考：外部或內部
• 工業溫度范圍：–40°C 至 +105°C
• 片上數字濾波器（可選）
  • 抽取 2、4、8、16、32
  • 32 位 NCO
• DDR 和串行 CMOS 接口
• 小尺寸：40-WQFN（5 mm × 5 mm）封裝
• 1.8V 單電源
• 光譜性能（f 在 = 5 MHz）：
  • 信噪比：74.0 dBFS
  • SFDR：90dBc HD2、HD3
  • SFDR：100-dBFS 最差雜散
• 光譜性能（f 在 = 70 兆赫）：
  • 信噪比：72.5 dBFS
  • SFDR：70dBc HD2、HD3
  • SFDR：85-dBFS 最差雜散

參數

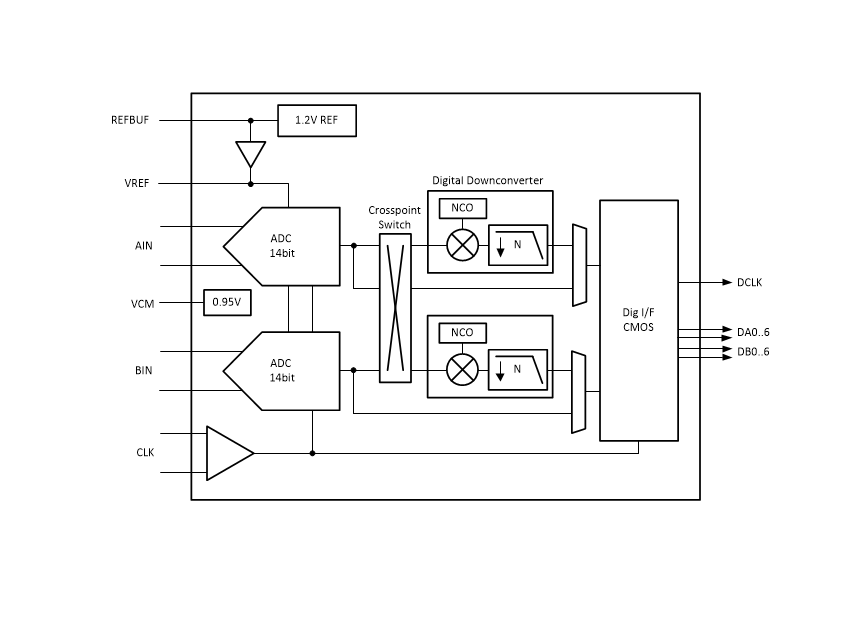

方框圖

一、產品核心定位

ADC3644 是德州儀器（TI）推出的 14 位雙通道高速模數轉換器（ADC） ，專為高動態范圍、低功耗的高速信號采集場景設計，如高速數據采集、工業監測、軟件無線電（SDR）、雷達及光譜分析等。其核心優勢在于 125 MSPS 的最高采樣率、超低功耗（125 MSPS 時每通道 82 mW）與優異的噪聲性能（噪聲譜密度 - 153 dBFS/Hz），采用 5mm×5mm 40 引腳 WQFN 超小封裝，可在 - 40°C 至 + 105°C 寬溫范圍內穩定工作，適配空間受限的工業與高端消費電子設備。

二、關鍵特性

1. 高精度與高動態性能

• 分辨率與線性度 ：
  • 14 位無失碼分辨率，積分非線性（INL）最大 ±1.5 LSB，微分非線性（DNL）最大 ±0.5 LSB，確保信號轉換的線性精度。
  • 靜態誤差極低：失調誤差最大 65 LSB，失調漂移 0.02 LSB/°C；增益誤差最大 0.5% FSR，增益漂移可忽略，長期穩定性優異。
• 動態指標 ：
  • 信噪比（SNR）：5 MHz 輸入時 74.0 dBFS，70 MHz 輸入時 72.5 dBFS，支持中頻（IF）采樣，適配高頻信號采集。
  • 無雜散動態范圍（SFDR）：5 MHz 輸入時 90 dBc（二次 / 三次諧波）、100 dBFS（最差雜散），70 MHz 輸入時 70 dBc（二次 / 三次諧波）、85 dBFS（最差雜散），減少信號失真。
  • 模擬輸入帶寬：-3 dB 帶寬 1.4 GHz，有用帶寬達 200 MHz，支持寬頻信號直接采樣。

2. 靈活的信號處理與接口

• 數字下變頻器（DDC） ：
  • 內置可編程抽取濾波器，支持 2/4/8/16/32 倍抽?。▽?shí)抽取或復抽取），可降低輸出數據率，減輕后端處理器負擔。
  • 32 位數控振蕩器（NCO）：支持信號頻率平移，配合復抽取可實現中頻信號下變頻，簡化射頻前端設計。
  • 濾波性能：復抽取時通帶帶寬約 80%，阻帶抑制≥85 dB；實抽取時通帶帶寬為復抽取的 1/2，適配不同信號帶寬需求。
• 數據接口 ：
  • 支持 DDR CMOS 并行接口與串行 CMOS 接口（2 線 / 1 線 / 1/2 線），靈活適配不同數據傳輸需求：
    • DDR CMOS：輸出數據率最高 250 MHz（每引腳），適合高速近距離傳輸。
    • 串行 CMOS：通過 1 線 / 2 線 / 1/2 線配置減少引腳數量，適配長距離或多器件同步場景，支持 14-20 位可編程輸出分辨率。
  • 低延遲：DDR 模式下僅 1 個時鐘周期延遲，1 線串行模式下 1-2 個時鐘周期延遲，適配高速控制環路。

3. 低功耗與靈活供電

• 功耗優化 ：
  • 125 MSPS 時總功耗 164 mW（雙通道），采樣率降低時功耗同步遞減（如 65 MSPS 時功耗約 82 mW），適配電池供電設備。
  • 多種掉電模式：支持全局掉電、單通道掉電及模塊級掉電（如時鐘緩沖器、參考放大器），掉電模式下功耗最低 5 mW，進一步降低待機功耗。
• 電源兼容性 ：
  • 單電源供電：模擬電源（AVDD）與數字接口電源（IOVDD）均為 1.8 V，無需多電壓域設計，簡化供電電路。
  • 參考電壓靈活：支持內部 1.6 V 參考（典型值）、外部 1.6 V 參考或外部 1.2 V 參考（通過內部緩沖放大至 1.6 V），適配不同精度需求。

三、典型應用場景

1. 高速數據采集系統 ：如工業振動監測、超聲成像，利用 125 MSPS 采樣率與 1.4 GHz 帶寬，捕捉高頻動態信號。
2. 軟件無線電（SDR） ：通過 NCO 與復抽取功能，實現中頻信號直接下變頻，減少射頻前端復雜度，適配多頻段通信。
3. 雷達與光譜分析 ：高 SFDR 與寬輸入帶寬支持高頻信號采集，低噪聲特性確保微弱信號檢測精度。
4. 工業監測 ：如電力質量監測、電機控制，寬溫工作范圍與低功耗適配工業惡劣環境與長期運行需求。

四、器件信息與訂購參數

1. 基礎器件信息

2. 訂購選項詳情

五、電氣與熱特性

1. 絕對最大額定值（核心參數）

2. 推薦工作條件

3. 熱特性（40 引腳 WQFN 封裝）

六、功能模式與關鍵模塊

1. 核心功能模塊

• 模擬輸入前端 ：
  • 差分輸入設計，支持 AC/DC 耦合，輸入阻抗 8 kΩ（直流差分），輸入電容 5.4 pF（每引腳），適配高阻抗信號源。
  • 采樣 glitch 濾波器：推薦針對不同輸入頻率配置 RC 濾波器（如 DC-60 MHz 用 82 nH 電感 + 33 pF 電容，60-120 MHz 用 91 nH 電感 + 75 pF 電容），減少采樣噪聲干擾。
• 時鐘輸入 ：
  • 支持差分或單端時鐘輸入：差分時鐘輸入（CLKP/CLKM）適配低抖動場景，單端時鐘輸入可降低功耗（較差分節省約 1 mA）。
  • 時鐘抖動要求：外部時鐘抖動需控制在 100 fs-1 ps（如 10 MHz 輸入時，1 ps 抖動導致 SNR 降至 73.7 dBFS），確保動態性能。
• 數字下變頻器（DDC） ：
  • 復抽取模式：通過 NCO 將目標信號移至基帶，配合抽取濾波器降低數據率，如 125 MSPS 采樣、8 倍復抽取后，輸出數據率 15.625 MSPS，帶寬 12.5 MHz。
  • 實抽取模式： bypass NCO，濾波器作低通濾波，適合單頻信號采集，如 125 MSPS 采樣、4 倍實抽取后，輸出數據率 31.25 MSPS，帶寬 12.5 MHz。

2. 數據接口與輸出格式

• DDR CMOS 并行接口 ：
  • 14 位數據輸出（DA0-DA6、DB0-DB6），DCLK 時鐘同步，數據率最高 250 MHz（每引腳），適合近距離高速傳輸，延遲僅 1 個時鐘周期。
• 串行 CMOS 接口 ：
  • 支持 2 線 / 1 線 / 1/2 線配置，通過序列化減少引腳數量：2 線模式下每通道 8 路序列化（80 MBPS/lane），1 線模式下 16 路序列化（160 MBPS/lane），適配多器件級聯。
  • 輸出格式：支持二進制補碼（默認）或偏移二進制，可通過 SPI 配置 14-20 位輸出分辨率（20 位用于高抽取場景，減少量化噪聲）。

七、設計與應用指導

1. 硬件設計建議

• 電源 decoupling ：
  • AVDD 與 AGND 間并聯 10 μF（低 ESR 鉭電容）+0.1 μF（陶瓷電容），IOVDD 與 IOGND 間同理，電容需緊貼器件引腳，降低電源噪聲。
  • 電源架構推薦：開關電源（如 TPS62821）+ LDO（如 TPS7A4701），或開關電源 + EMI 濾波器（針對開關噪聲設計陷波濾波），確保 AVDD 噪聲低于 1 mVpp。
• 模擬輸入電路 ：
  • 差分信號驅動：推薦使用全差分放大器（如 THS4541），輸出擺幅需匹配 ADC 滿量程（2.25 Vpp），并預留 1 dB 插入損耗余量（放大器輸出≥2.5 Vpp）。
  • 輸入保護：避免輸入電壓超出 AGND-0.3 V 至 AVDD+0.3 V，必要時串聯限流電阻（100 Ω），防止 ESD 損壞。
• 時鐘電路 ：
  • 差分時鐘傳輸：采用 100 Ω 差分阻抗布線，長度匹配（誤差≤5 mm），避免過孔，減少時鐘抖動。
  • 單端時鐘：需直流耦合至 0.9 V 共模電壓， unused 時鐘引腳通過電容（100 pF）接地。

2. 軟件配置與初始化

• SPI 編程接口 ：
  • 支持 24 位寄存器讀寫，SCLK 最高 20 MHz，通過 SEN（片選，低有效）、SCLK（時鐘）、SDIO（數據）引腳配置，關鍵寄存器包括：
    • 接口配置（0x07）：選擇 DDR / 串行 CMOS 接口及輸出分辨率。
    • DDC 使能（0x24）：開啟抽取濾波器，配置實 / 復抽取倍數。
    • NCO 配置（0x2A-0x2D、0x31-0x34）：設置 32 位 NCO 頻率，實現信號頻率平移。
• 初始化流程 ：
  1. 上電后等待 2 ms（內部帶隙穩定），配置 REFBUF 引腳（選擇參考電壓模式），施加采樣時鐘。
  2. 硬件復位（RESET 引腳高脈沖≥1 μs），等待 200,000 個時鐘周期（內部校準完成）。
  3. 通過 SPI 配置接口、DDC、NCO 等參數，啟動信號采集。

3. 布局與 EMC 設計

• 布局準則 ：
  • 模擬與數字分區：模擬輸入（AINP/AINM、BINP/BINM）、時鐘（CLKP/CLKM）與數字輸出（DAx/DBx）分開布線，避免數字噪聲串?dāng)_。
  • 接地設計：AGND 與 DGND 單點連接，模擬地采用獨立平面，數字地通過過孔多點連接至主地平面。
  • 關鍵信號布線：模擬輸入與時鐘采用差分布線（阻抗 100 Ω），長度≤20 mm，避免直角轉彎；數字輸出串聯 20 Ω 匹配電阻（靠近器件引腳），減少反射。
• EMC 優化 ：
  • 參考電壓引腳（VREF/REFBUF）：旁路電容（10 μF+0.1 μF）直接焊接在引腳旁，避免過孔，減少參考噪聲。
  • 熱焊盤處理：WQFN 熱焊盤需焊接至 PCB 接地平面，通過 4-6 個過孔增強散熱，確保結溫不超過 105°C。
