ADS7049-Q1器件是一款符合汽車Q100標準的12位2MSPS模數轉換器（ADC）。該器件支持寬模擬輸入電壓范圍（2.35 V 至 3.6 V），并包括一個基于電容器的逐次逼近寄存器 （SAR） ADC，并具有固有的采樣保持電路。SPI兼容串行接口由CS和SCLK信號控制。輸入信號使用 CS 下降沿進行采樣，SCLK 用于轉換和串行數據輸出。該器件支持寬數字電源范圍（1.65 V 至 3.6 V），可直接連接到各種主機控制器。ADS7049-Q1 符合 JESD8-7A 標準，適用于正常 DVDD 范圍（1.65 V 至 1.95 V）。

ADS7049-Q1采用8引腳、微型、VSSOP封裝，額定工作溫度范圍為–40°C至+125°C。 ADS7049-Q1 的快速采樣率、微型外形和低功耗使該器件適用于空間受限和快速掃描的汽車應用。
*附件：ads7049-q1.pdf

特性

• 符合汽車應用標準
• AEC-Q100 符合以下標準：
  • 器件溫度等級 1：–40°C 至 125°C 環境工作溫度范圍
  • 設備 HBM ESD 分類級別 ±2000 V
  • 設備 CDM ESD 分類級別 ±1000 V
• 超低功耗：
  • 2 MSPS 時為 1.38 mW（最大值），采用 3V AVDD
  • 1 kSPS 時小于 1 μW，采用 3V AVDD
• 微型足跡：
  • 8引腳VSSOP封裝：2.30 mm × 2.00 mm
• 2 MSPS 吞吐量，零數據延遲
• 工作范圍廣：
  • AVDD：2.35 V 至 3.6 V
  • DVDD：1.65 V 至 3.6 V（獨立于 AVDD）
  • 溫度范圍：–40°C 至 +125°C
• 卓越的性能：
  • 12 位分辨率，帶 NMC
  • ±0.5 LSB DNL;±0.5 LSB INL
  • 70dB 信噪比，3V AVDD
  • –80dB THD，3V AVDD
• 單極性輸入范圍：0 V 至 AVDD
• 集成偏移校準
• SPI 兼容串行接口：32 MHz
• 符合 JESD8-7A 標準的數字 I/O

參數

方框圖

ADS7049-Q1 是德州儀器推出的汽車級低功耗 12 位 SAR ADC，通過 AEC-Q100 認證，具備 2 MSPS 高速采樣、零數據延遲特性，采用 SPI 兼容接口，以 AVDD 為參考電壓，封裝小巧，專為空間受限的汽車電子及高速數據采集場景設計。

一、核心特性與關鍵參數

1. 基礎性能

• 分辨率與采樣速率：12 位無丟失碼分辨率，最高采樣速率 2 MSPS，零數據延遲，支持 32 MHz 最高 SCLK 頻率，適配高速數據采集需求。
• 精度表現：積分非線性（INL）±0.5 LSB，差分非線性（DNL）±0.5 LSB；校準后失調誤差 ±0.5 LSB，失調溫漂 ±5 ppm/°C；增益誤差 ±0.05% FS（25°C），增益溫漂 ±2 ppm/°C，精度表現優異。
• 輸入配置：?jiǎn)味溯斎肽Ｊ剑斎腚妷悍秶?0 V 至 AVDD；AINM 引腳支持 ±0.1 V 共模電壓偏移，適配傳感器與 ADC 地電位差異場景。

2. 核心功能

• 參考與信號處理：以模擬電源（AVDD）作為參考電壓，無需外部基準；集成內部偏移校準功能，支持上電校準和正常工作時校準，可大幅降低失調誤差。
• 動態性能：3 V AVDD 下 SNR 典型值 70 dB，THD 典型值 -80 dB，無雜散動態范圍（SFDR）≥80 dB，全功率帶寬 25 MHz，信號采集質量高。
• 接口與防護：SPI 兼容接口，數據輸出為 12 位 straight binary 格式，輸出時序簡單；ESD 防護達 ±2000 V（人體模型）、±1000 V（器件充電模型），符合汽車級可靠性要求。

3. 功耗與可靠性

• 功耗特性：2 MSPS 采樣率下功耗最大 1.38 mW（3 V AVDD），1 kSPS 時功耗低于 1 μW，低功耗優勢顯著，適配電池供電場景。
• 工作條件：模擬供電（AVDD）2.35 V-3.6 V，數字供電（DVDD）1.65 V-3.6 V，供電獨立靈活；工作溫度 -40°C 至 +125°C，符合汽車級溫度等級 1 標準。
• 封裝規格：8 引腳 VSSOP 封裝，尺寸僅 2.30 mm×2.00 mm，占位空間小，適配空間受限的布局場景。

二、應用場景

適用于汽車信息娛樂系統、汽車傳感器信號采集、液位傳感器、超聲波流量計、電機控制等汽車電子場景，也可用于便攜式醫療設備、高速數據采集模塊等對采樣速率和功耗有嚴格要求的領域。

三、設計與使用建議

1. 電源與參考

• 電源設計：AVDD 和 DVDD 需獨立供電，各自就近放置 3.3 μF 低 ESR 陶瓷去耦電容，避免電源噪聲耦合；建議使用低噪聲線性穩壓器（如 TPS73230）為 AVDD 供電，保證參考電壓穩定性。
• 參考電壓：AVDD 同時作為參考電壓，需確保 AVDD 電壓穩定且不低于最大輸入信號電壓，避免信號飽和。

2. 輸入與校準

• 輸入保護：AINP 輸入電壓不得超過 AVDD+0.3 V，AINM 輸入電壓不得超過 ±0.3 V，超出時需添加限流電阻和鉗位二極管，防止器件損壞。
• 偏移校準：上電后首次 CS 下降沿可觸發校準，需確保至少 16 個 SCLK 周期完成校準；正常工作時如需 recalibrate，需提供 32 個 SCLK 周期，校準期間 SDO 輸出低電平。

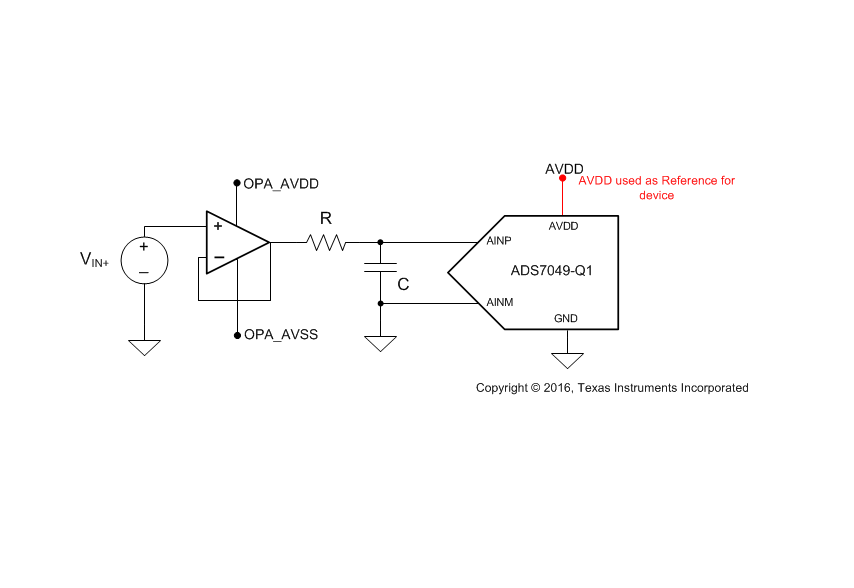

• 前端設計：建議在輸入端添加 RC 反沖濾波器（推薦 CFLT≥300 pF，匹配內部 15 pF 采樣電容），并搭配高帶寬低噪聲運放（如 OPA365-Q1）作為輸入驅動，優化動態性能。

3. 接口與時序

• SPI 通信：支持 SPI 模式，CS 下降沿觸發采樣，數據在 SCLK 下降沿輸出，12 位數據前含 2 個零位同步位，時序簡單易集成；多器件組網時需注意 CS 信號獨立控制，避免采樣沖突。
• 時序要求：采樣時間（tACQ）最小 90 ns，CS 高電平時間不低于采樣時間，SCLK 高低電平占空比需在 45%-55% 之間，確保數據穩定采集與傳輸。

四、封裝與訂購信息

• 封裝規格：8 引腳 VSSOP（DCU 封裝），尺寸 2.30 mm×2.00 mm，引腳間距小，占位空間緊湊。
• 訂購型號：批量供應型號為 ADS7049QDCURQ1（3000 個 / 卷），符合 RoHS 標準，MSL 等級 2，峰值回流溫度 260°C，引腳鍍層為 NIPDAU。

五、關鍵設計要點

• 布局規范：PCB 需劃分模擬區與數字區，AVDD/DVDD 去耦電容就近布局且無過孔；模擬輸入走線遠離數字信號線，AINP/AINM 走線短而直，減少干擾。
• 功耗優化：根據實際采樣速率調整 AVDD 電壓（接近輸入信號最大值最佳），降低 DVDD 至最低允許值，減少 SDO 引腳負載電容，可進一步降低功耗。
• 校準時機：上電后必須完成首次偏移校準，環境溫度或 AVDD 電壓大幅變化后建議重新校準，確保全程高精度采集。
