ADS8339 核心產品信息總結

科技綠洲 ? 2025-11-13 16:30 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

ADS8339是一款16位、250kSPS模數轉換器ADC)。該器件采用2.25V至5.5V外部基準電壓源工作。該器件包括一個基于電容的逐次逼近寄存器(SAR)ADC,具有固有的采樣保持電路。

該器件包括一個 25MHz、SPI 兼容串行接口。該接口旨在支持多個設備的菊花鏈或級聯。此外,忙線指示器使與數字主機的同步變得容易。該器件的單極性單端輸入范圍支持 0 V 至 V 的輸入擺幅 裁判 .

該器件針對低功耗運行進行了優化,功耗直接隨速度而變化。此功能使該器件對低速應用具有吸引力。該ADS8339采用VSSOP-10封裝。
*附件:ads8339.pdf

特性

  • 采樣率:250 kHz
  • 16 位分辨率
  • 全速零延遲
  • 單極性單端輸入范圍:
    • 0 V 至 V裁判
  • SPI?兼容串行接口,帶菊花鏈選項
  • 使用內部時鐘進行轉換
  • 卓越的性能:
    • 10kHz輸入時為93.6 dB SNR (典型值)
    • –106 dB THD(典型值)(10 kHz輸入)
    • ±2.0 LSB INL(最大值)
    • ±1.0 LSB DNL(最大值)
  • 低功耗:
    • 250 kSPS 時為 17.5 mW(典型值)
  • 功率隨速度線性擴展:
    • 25 kSPS 時為 1.75 mW
  • 掉電狀態下的功耗:
    • 0.25 μW(典型值)
  • 封裝:VSSOP-10

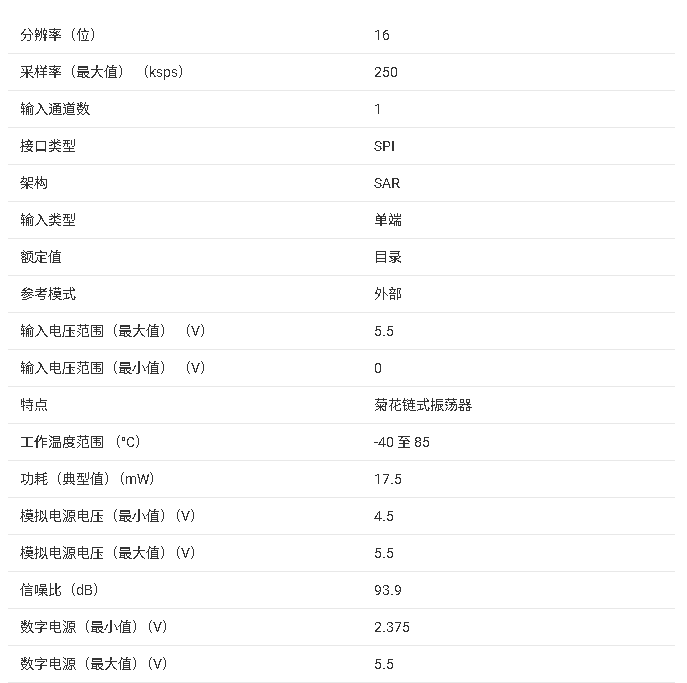

參數

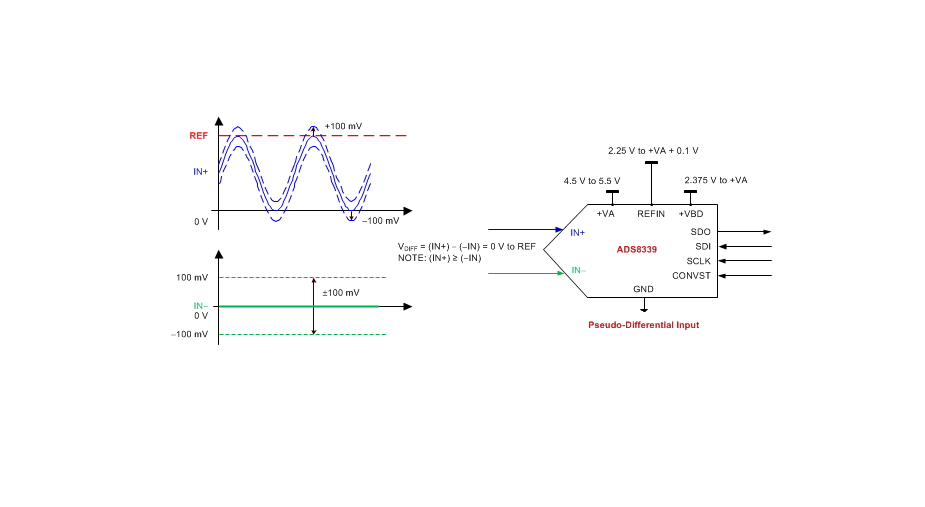

方框圖

ADS8339 是德州儀器推出的 16 位低功耗逐次逼近型模數轉換器(SAR ADC),核心優勢為高動態性能、微功耗設計及靈活的串行接口,專為電池供電設備、數據采集系統、醫療電子等對精度與功耗均有嚴格要求的場景設計。

一、核心產品參數

1. 基礎規格

  • 分辨率與采樣:16 位分辨率,無失碼;最高采樣率 250kSPS,全速率下無延遲
  • 封裝與溫度:10 引腳 VSSOP 封裝(3.0mm×3.0mm);工作溫度 -40°C 至 85°C,結溫最高 150°C
  • 電源與功耗:模擬電源(+VA)4.5V-5.5V,數字 I/O 電源(+VBD)2.375V-5.5V;250kSPS 時典型功耗 17.5mW,掉電電流典型 50nA
  • 輸入特性:偽差分輸入,輸入范圍 0V 至 Vref;輸入電容 59pF,連續輸入電流 ±10mA

2. 性能特性

  • 靜態精度:積分非線性(INL)最大 ±2.0 LSB,微分非線性(DNL)最大 ±1.0 LSB;偏移誤差最大 ±1.5mV,增益誤差最大 ±0.03% FSR
  • 動態性能:10kHz 輸入時 SNR 典型 93.6dB、THD 典型 -106dB、SFDR 典型 107dB;有效位數(ENOB)典型 15.3 位
  • 采樣特性:采集時間 700ns,轉換時間 500ns(3 線接口模式);孔徑延遲 2.5ns,孔徑抖動 RMS 6ps
  • 參考源:支持 2.25V 至 +VA+0.1V 外部參考輸入,參考輸入電流典型 75μA

3. 關鍵功能參數

  • 接口特性:SPI 兼容串行接口,支持 3 線、4 線及菊花鏈模式;SCLK 最高 25MHz,支持忙信號指示
  • 低功耗優化:轉換結束后自動掉電,功耗與采樣率線性相關(25kSPS 時僅 1.75mW)
  • 可靠性:ESD 防護(HBM ±1kV、CDM ±250V);電源抑制比(PSRR)80dB,共模抑制比(CMRR)78dB

二、關鍵功能特性

1. 高動態性能設計

  • 信號鏈優化:偽差分輸入架構,可抑制共模噪聲,輸入范圍適配外部參考電壓,靈活滿足不同系統需求
  • 動態指標優異:-3dB 小信號帶寬 15MHz,支持高頻小信號精準采集;過渡噪聲僅 0.5LSB,保證微弱信號轉換精度
  • 線性度保障:全溫度范圍內保持優良的 INL/DNL 特性,適合高精度數據采集場景

2. 微功耗與靈活控制

  • 智能功耗管理:轉換后自動進入掉電模式,采集階段同時讀取數據,最大化降低無效功耗
  • 多接口模式:支持 3 線(CONVST 兼作 CS)、4 線(獨立 CS)接口,菊花鏈模式可多器件級聯,減少主板布線
  • 忙信號指示:可選忙信號輸出,簡化與數字主機的同步,避免數據讀取錯誤

3. 工業級適配能力

  • 寬電壓兼容:數字 I/O 電源支持 2.375V-5.5V,可直接與不同電壓域的微控制器、DSP 接口
  • 抗干擾設計:模擬與數字地共引腳,電源引腳需就近 decoupling,減少噪聲耦合;參考輸入支持外部濾波,進一步提升穩定性
  • 快速響應:短采集時間與轉換時間組合,適合高頻次、快變化信號的實時采集

三、典型應用場景

  • 電池供電設備:便攜式儀器、手持測量工具
  • 數據采集系統:工業過程控制、傳感器信號采集
  • 醫療電子:低功耗醫療監測設備
  • 通信光學:光學網絡、射頻信號監測

四、設計與使用建議

1. 接口與配置

  • 模式選擇:?jiǎn)纹骷?yōu)先選 3 線接口模式,多器件組網可選 4 線或菊花鏈模式;需根據器件數量與布線需求選擇是否啟用忙信號
  • 時鐘控制:SCLK 建議在轉換期間停止,避免時鐘邊緣耦合影響模擬電路性能;最高 25MHz 時鐘需保證信號完整性
  • 數據讀?。恨D(zhuǎn)換完成后在采集階段讀取數據,3 線模式需至少 15 個 SCLK 周期,4 線模式需匹配 CS 信號時序

2. 電源與布線

  • 電源設計:+VA 與 +VBD 需分別并聯 0.1μF 陶瓷電容 + 10μF 電解電容,就近布局;模擬電源需穩定,避免紋波影響轉換精度
  • 布局規范:模擬輸入與參考信號遠離數字信號線,減少交叉干擾;參考輸入引腳(REFIN)需外接濾波電容,且布線盡量短(電感<2nH)
  • 輸入驅動:輸入源阻抗需匹配,建議通過緩沖放大器驅動;如需抗混疊濾波,推薦 RC 濾波器(R≤44Ω,C≥590pF),避免影響線性度

3. 參考源與校準

  • 參考源選擇:優先選用低噪聲、低漂移外部參考源(如 REF5045),并搭配低通濾波電路,降低參考噪聲對動態性能的影響
  • 校準建議:通過外部精準參考電壓校準偏移與增益誤差;多通道應用中需保證各通道驅動電路一致性,避免通道間誤差
  • 功耗優化:根據實際采樣率調整系統時鐘,非滿速率場景可降低采樣率以進一步減少功耗
