在電子設計領域，模數轉換器（ADC）是連接模擬世界和數字世界的關鍵橋梁。今天，我們將深入探討德州儀器（TI）的兩款優秀ADC產品——ADS7887和ADS7888，為大家詳細介紹它們的特點、應用以及設計要點。

文件下載：ads7887.pdf

產品概述

ADS7887和ADS7888分別是10位和8位、1.25-MSPS的串行模數轉換器。它們采用電容式逐次逼近寄存器（SAR）架構，內置采樣保持功能，通過CS和SCLK信號控制的串行接口，易于與微處理器和DSP無縫連接。其工作電壓范圍寬，為2.35V至5.25V，低功耗特性使其非常適合電池供電的應用場景。

關鍵特性剖析

高分辨率與低延遲

• 分辨率：ADS7887具備10位分辨率，而ADS7888為8位分辨率，能夠滿足不同精度需求的應用。
• 零延遲：確保數據的實時轉換和處理，提高系統響應速度。

低功耗設計

• 寬電源范圍：可在2.35V至5.25V的電源電壓下工作，適應多種電源環境。
• 低功耗：在1.25 MSPS的轉換速率下，3V電源時典型功耗為3.8mW，5V電源時為8mW；還具備節能的掉電模式，進一步降低功耗。

高精度性能

• INL與DNL：ADS7887的INL為±0.35 LSB，DNL為±0.35 LSB；ADS7888的INL為±0.15 LSB，DNL為±0.1 LSB，保證了轉換的高精度。
• SINAD與THD：ADS7887的SINAD為61 dB，THD為 -84 dB；ADS7888的SINAD為49.5 dB，THD為 -67.5 dB，提供了良好的信號質量。

其他特性

• 寬輸入帶寬：在3dB處達到15 MHz，能夠處理高頻信號。
• 數字輸入靈活性：數字輸入高電平不受器件VDD限制，可承受高達5.25V的輸入，方便與不同電源電平的電路連接。

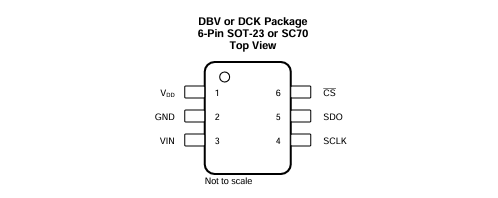

• 小封裝：采用6引腳的SOT23和SC70封裝，節省電路板空間。

應用領域

ADS7887和ADS7888適用于多種應用場景，包括：

• 無線通信：作為基帶轉換器，實現信號的模數轉換。
• 數字驅動：用于電機電流和總線電壓傳感器，監測電機運行狀態。
• 光網絡：如密集波分復用（DWDM）和基于MEMS的光開關，提供高精度的信號轉換。
• 電池供電系統：低功耗特性使其成為電池供電設備的理想選擇。
• 醫療儀器：滿足醫療設備對高精度和低功耗的要求。

設計要點

引腳驅動

• VIN引腳：ADS7887和ADS7888的VIN輸入必須由低阻抗源驅動。當源阻抗超過200Ω時，建議使用緩沖器，如THS4031，以確保轉換器達到額定性能。
• VDD引腳：電源電壓同時作為參考電壓，必須由低阻抗源驅動，并進行接地去耦。建議在靠近器件的位置放置1-μF存儲電容和10-nF去耦電容，并使用寬而低阻抗的走線連接電容和器件引腳。

電源推薦

• 電源選擇：可以直接使用系統電源，也可以選擇低漂移、低壓差的參考電壓發生器，如REF3030或REF3130。在系統電源有噪聲的情況下，可使用低通濾波后的系統電源，并通過零漂移運算放大器OPA735進行緩沖。
• 電壓設置：確保VDD電源大于或等于最大輸入信號，以避免代碼飽和。

布局注意事項

• 分區設計：在器件下方使用接地平面，并將PCB劃分為模擬和數字區域，避免數字線路與模擬信號路徑交叉。
• 電源處理：為器件提供干凈且經過良好旁路的電源，在靠近VDD引腳處使用1-μF陶瓷旁路電容，并避免在VDD和旁路電容之間放置過孔。
• 接地連接：使用短而低阻抗的路徑將接地引腳連接到接地平面。
• 濾波電容：將飛輪RC濾波器放置在靠近器件的位置。

典型應用案例

以設計一個單電源數字采集（DAQ）電路為例，目標是在1.25 MSPS的吞吐量下，實現輸入頻率為2 kHz至100 kHz時，SNR大于61 dB，THD小于 -84 dB。

• 輸入驅動：選擇OPA365作為運算放大器，因其具有50 MHz的高帶寬和4.5 nV/√Hz的低噪聲，能夠在ADC的采集時間內穩定輸入信號，并將系統總噪聲控制在ADC輸入?yún)⒖荚肼暤?0%以下。
• 參考驅動：使用超低噪聲、快速瞬態響應的低壓差電壓調節器TPS73201為ADS7887的電源引腳供電，也可以選擇類似REF3030的低阻抗電壓參考源。

文檔與支持

TI為ADS7887和ADS7888提供了豐富的文檔支持，包括相關技術文檔、工具和軟件，以及社區資源。工程師可以通過ti.com獲取最新的產品信息和文檔更新通知，還可以在TI E2E?在線社區與其他工程師交流經驗、解決問題。

總結

ADS7887和ADS7888以其高分辨率、低功耗、高精度等優異特性，成為眾多應用場景下的理想ADC選擇。在設計過程中，合理的引腳驅動、電源配置和布局設計是確保其性能發揮的關鍵。希望本文能夠幫助電子工程師更好地理解和應用這兩款產品，為您的設計帶來更多的可能性。

你在使用這兩款A(yù)DC的過程中遇到過哪些問題？又是如何解決的呢？歡迎在評論區分享你的經驗和見解。
