探索NVTYS014N08HL：高性能單N溝道MOSFET的卓越之選

在電子設計領域，MOSFET（金屬 - 氧化物 - 半導體場效應晶體管）作為關鍵的功率器件，其性能表現對整個電路的性能起著至關重要的作用。今天，我們就來深入了解一款由onsemi推出的單N溝道MOSFET——NVTYS014N08HL。

文件下載：onsemi NVTYS014N08HL功率MOSFET.pdf

器件概述

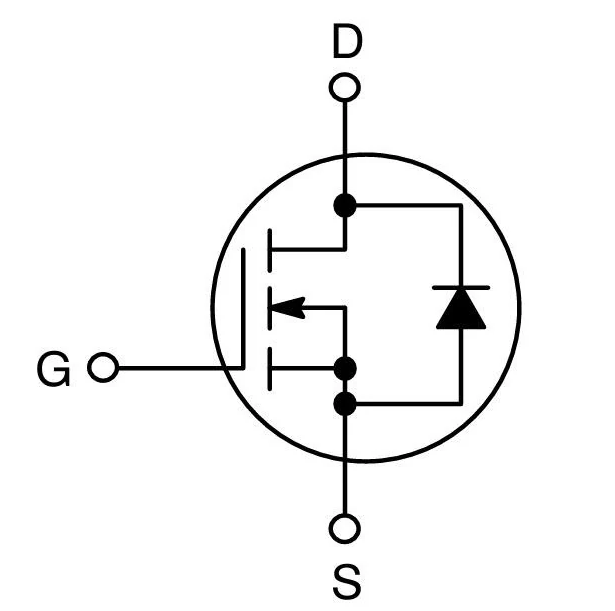

NVTYS014N08HL是一款耐壓80V、導通電阻低至13.9mΩ、連續漏極電流可達40A的單N溝道MOSFET。它采用了LFPAK8 3.3x3.3封裝，具有小尺寸的特點，非常適合緊湊型設計的需求。

這類MOSFET通常適用于開關電源、馬達驅動、照明調光等電路設計。在實際應用中，其性能表現如何呢？接下來，我們從幾個關鍵方面來詳細剖析。

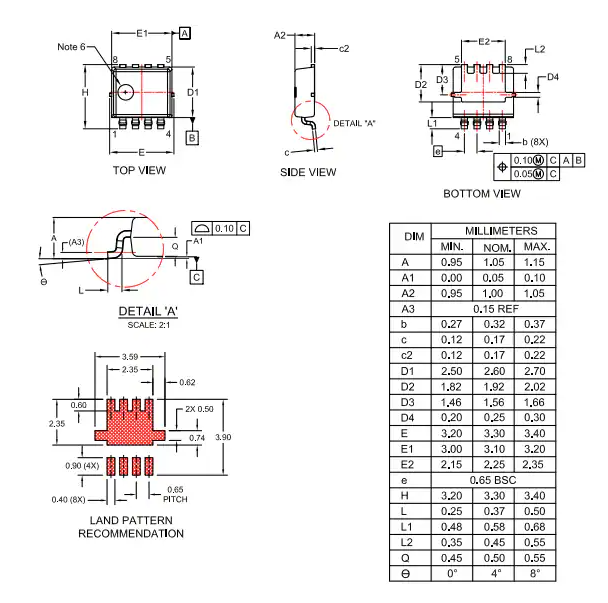

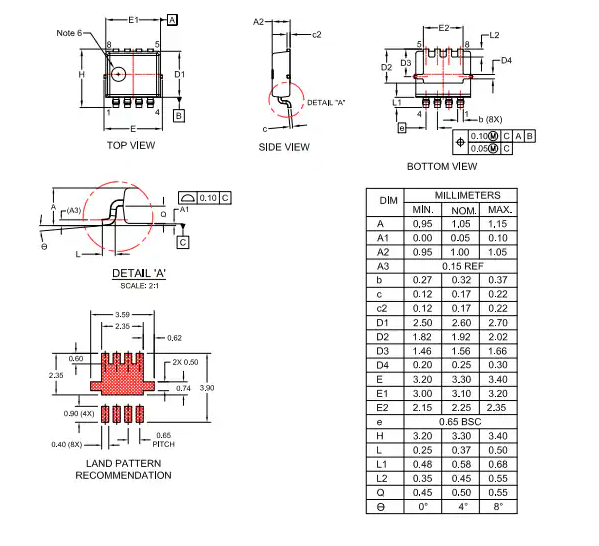

封裝尺寸

關鍵特性

小尺寸與緊湊型設計

NVTYS014N08HL采用3.3 x 3.3 mm的小尺寸封裝，為工程師在進行緊湊型設計時提供了極大的便利。在如今追求小型化、集成化的電子設備市場中，這樣的特性使得電路板的布局更加靈活，能夠滿足各類便攜式設備、高密度電路板的設計需求。你是否在設計中也遇到過對空間要求極為苛刻的情況呢？

低導通電阻與低電容

低導通電阻（$R{DS(on)}$）是這款MOSFET的一大亮點。在VGS = 10 V，ID = 10 A的條件下，$R{DS(on)}$低至11.5 - 13.9 mΩ；在VGS = 4.5 V，ID = 10 A時，也僅為14.3 - 17.4 mΩ。低導通電阻能夠有效降低導通損耗，提高電路的效率，減少發熱，延長設備的使用壽命。

同時，它還具有低電容的特性，能夠有效降低驅動損耗，提高開關速度。這對于高頻應用場景尤為重要，能夠顯著提升電路的性能。在高頻電路設計中，你是否關注過電容對電路性能的影響呢？

汽車級認證與環保特性

該器件通過了AEC - Q101認證，并且具備PPAP能力，這意味著它能夠滿足汽車電子領域?qū)煽啃院唾|(zhì)量的嚴格要求，適用于汽車電子系統中的各種應用。此外，它還是無鉛產品，符合RoHS標準，體現了環保理念，順應了電子行業的發展趨勢。

電氣特性

耐壓與電流能力

NVTYS014N08HL的漏源擊穿電壓（V(BR)DSS）為80 V，連續漏極電流（ID）最大可達40 A（Tc = 25℃），脈沖漏極電流（IDM）在TA = 25°C，tp = 10 μs的條件下可達179 A。這樣的耐壓和電流能力使得它能夠在多種高電壓、大電流的應用場景中穩定工作。

開關特性

在開關特性方面，其開啟延遲時間（td(on)）為8.7 ns，上升時間為9 ns，關斷延遲時間（td(off)）為26 ns，下降時間為7.5 ns（VGS = 6.0 V，VDS = 64 V，ID = 15 A，RG = 6）?？焖俚拈_關速度能夠減少開關損耗，提高電路的效率和性能。在開關電源設計中，你是否會對開關時間進行精確的計算和優化呢？

二極管特性

其漏源二極管的正向電壓（VSD）在TJ = 25°C，IS = 10 A時為0.8 - 1.2 V，在TJ = 125°C時為0.7 V。反向恢復時間（tRR）為32 ns，反向恢復電荷（QRR）為19 nC。這些特性對于感性負載的驅動非常重要，能夠有效減少反向恢復損耗，提高電路的可靠性。

熱阻與散熱

熱阻是衡量功率器件散熱性能的重要指標。NVTYS014N08HL的結到殼熱阻（RθJC）穩態值為2.8 °C/W，結到環境熱阻（RθJA）穩態值為47 °C/W。需要注意的是，熱阻會受到整個應用環境的影響，并非固定值，在實際應用中需要根據具體情況進行評估和散熱設計。你在設計中是如何進行散熱設計和熱管理的呢？

訂購與封裝信息

該器件的具體型號為NVTYS014N08HLTWG，采用LFPAK33封裝，以3000個/卷帶盤的形式供貨。在訂購時，可參考數據手冊第5頁的封裝尺寸部分獲取詳細的訂購、標記和運輸信息。

其封裝尺寸為3.3x3.3，詳細的尺寸規格在數據手冊中有明確標注，同時還給出了尺寸公差和相關注意事項。在進行電路板設計時，準確的封裝尺寸信息是確保器件正確安裝和焊接的關鍵。

總結

NVTYS014N08HL憑借其小尺寸、低導通電阻、低電容、汽車級認證等一系列優秀特性，成為了電子工程師在功率電路設計中的理想選擇。無論是在開關電源、馬達驅動，還是其他需要高效功率轉換的應用場景中，它都能夠發揮出色的性能。在實際應用中，我們需要根據具體的設計需求，綜合考慮其各項電氣特性、熱阻等因素，進行合理的選型和設計，以確保電路的穩定性和可靠性。你是否使用過類似的MOSFET器件呢？在使用過程中遇到過哪些問題？歡迎在評論區分享你的經驗和見解。
