在當今的電子設計領域，模擬 - 數字轉換器（ADC）扮演著至關重要的角色，它是連接現實世界模擬信號與數字系統的橋梁。今天，我們就來深入探討德州儀器（TI）推出的一款低功耗、四通道CMOS 12位A/D轉換器——ADC124S021。

文件下載：adc124s021.pdf

一、產品概述

ADC124S021具有高速串行接口，其獨特之處在于它并非僅在單一采樣率下規定性能，而是在50 ksps至200 ksps的采樣率范圍內都有完整的性能指標。它采用逐次逼近寄存器（SAR）架構，并內置跟蹤保持電路，最多可接受四個輸入信號，輸入范圍為0V至VA。供電方面，它支持2.7V - 5.25V的單電源供電，輸出的串行數據為直接二進制格式，與SPI?、QSPI?、MICROWIRE以及許多常見的DSP串行接口兼容。

二、產品特性

2.1 多通道與可變采樣率

ADC124S021擁有四個輸入通道，可同時處理多個模擬信號。而且，它能在50 ksps至200 ksps的采樣率范圍內靈活工作，這使得它在不同的應用場景中都能發揮出色的性能。例如，在對采樣速度要求不高但需要高精度的場合，可以選擇較低的采樣率；而在需要快速采集數據的場景下，則可以提高采樣率。

2.2 低功耗設計

這款轉換器具有出色的低功耗特性。在正常工作模式下，使用+3V或+5V電源時，功耗分別為2.2 mW和7.9 mW。而在掉電模式下，使用+3V電源時功耗僅為0.14 μW，使用+5V電源時功耗為0.32 μW。這種低功耗設計使得它非常適合應用于便攜式系統，能夠有效延長電池的使用時間。

2.3 高精度性能

從關鍵指標來看，它的DNL（差分非線性）典型值為+0.4 / -0.2 LSB，INL（積分非線性）典型值為± 0.35 LSB，SNR（信噪比）典型值為72.0 dB。這些指標表明，ADC124S021在轉換過程中能夠保持較高的精度，減少誤差，為后續的數字處理提供可靠的數據。

三、應用領域

3.1 便攜式系統

由于其低功耗和多通道的特性，ADC124S021非常適合應用于便攜式系統，如手持醫療設備、便攜式數據采集儀等。在這些設備中，需要在有限的電池電量下完成多個模擬信號的采集和轉換，ADC124S021能夠很好地滿足這一需求。

3.2 遠程數據采集

在遠程數據采集系統中，通常需要對多個傳感器的模擬信號進行采集和傳輸。ADC124S021的多通道設計可以同時處理多個傳感器的信號，并且其高速串行接口便于與遠程傳輸模塊進行連接，實現數據的遠程傳輸。

3.3 儀器儀表和控制系統

在儀器儀表和控制系統中，對信號的采集精度和處理速度要求較高。ADC124S021的高精度和可變采樣率特性能夠滿足不同儀器儀表和控制系統的需求，確保系統的穩定運行。

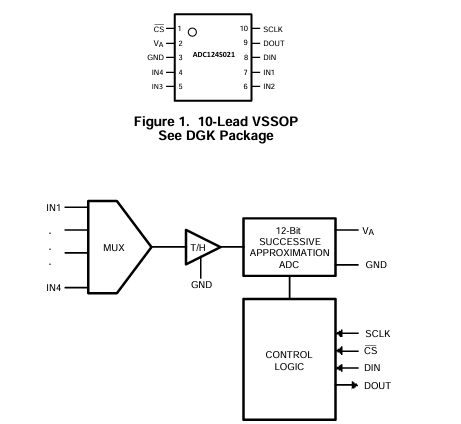

四、引腳說明與等效電路

4.1 模擬輸入引腳（IN1 - IN4）

引腳4 - 7為模擬輸入引腳，這些信號的范圍可以從0V到VA。在實際應用中，需要注意輸入信號的幅度不能超過這個范圍，否則可能會導致轉換結果不準確。

4.2 數字輸入輸出引腳

• SCLK（引腳10）：數字時鐘輸入，直接控制轉換和讀出過程。時鐘信號的頻率和穩定性對轉換的精度和速度有重要影響。
• DOUT（引腳9）：數字?jǐn)?shù)據輸出，輸出樣本在SCLK引腳的下降沿從該引腳時鐘輸出。
• DIN（引腳8）：數字?jǐn)?shù)據輸入，ADC124S021的控制寄存器通過該引腳在SCLK引腳的上升沿加載數據。
• CS（引腳1）：芯片選擇，在CS的下降沿，轉換過程開始。只要CS保持低電平，轉換就會繼續進行。

4.3 電源引腳

• VA（引腳2）：正電源引腳，應連接到一個穩定的+2.7V至+5.25V電源，并通過一個1 μF電容和一個0.1 μF單片電容旁路到GND，且電容要位于電源引腳1 cm以內，以保證電源的穩定性。
• GND（引腳3）：電源和信號的接地返回端。

五、電氣特性

5.1 靜態特性

ADC124S021的分辨率為12位，無缺失碼。INL、DNL、偏移誤差、通道間偏移誤差匹配、滿量程誤差和通道間滿量程誤差匹配等指標都有明確的規定，這些指標反映了轉換器在靜態工作時的性能。

5.2 動態特性

在動態特性方面，SINAD（信號與噪聲加失真比）、SNR、THD（總諧波失真）、SFDR（無雜散動態范圍）和ENOB（有效位數）等指標都表明了轉換器在處理動態信號時的能力。例如，SINAD典型值為72 dB，ENOB典型值為11.7位，這些指標保證了轉換器在處理復雜信號時的準確性。

5.3 電源特性

電源電壓范圍為2.7V - 5.25V，不同電源電壓下的正常模式和掉電模式的電流和功耗都有詳細的說明。在設計電源電路時，需要根據實際應用場景選擇合適的電源電壓，以平衡功耗和性能。

5.4 交流電氣特性

最大時鐘頻率范圍為0.8 MHz - 3.2 MHz，采樣率范圍為50 ksps - 200 ksps，轉換時間為13個SCLK周期，這些指標決定了轉換器的工作速度和數據處理能力。

六、應用信息

6.1 工作模式

ADC124S021有跟蹤模式和保持模式。在跟蹤模式下，開關SW1將采樣電容連接到四個模擬輸入通道之一，SW2平衡比較器輸入；在保持模式下，SW1將采樣電容連接到地，保持采樣電壓，SW2使比較器失衡，然后控制邏輯指示電荷再分配DAC向采樣電容添加固定量的電荷，直到比較器平衡，此時DAC的數字字即為模擬輸入電壓的數字表示。

6.2 使用方法

CS引腳用于啟動轉換和幀定界串行數據傳輸，SCLK控制轉換過程和串行數據的時序，DOUT為串行數據輸出引腳，DIN為串行數據輸入引腳。每個串行幀必須包含整數倍的16個SCLK上升沿，ADC在CS為高電平時處于高阻抗?fàn)顟B(tài)，CS為低電平時處于活動狀態，同時CS還可以作為輸出使能。

6.3 電源管理

ADC124S021在CS為低電平時完全上電，CS為高電平時完全掉電，但在兩次轉換之間會自動進入掉電模式。用戶可以通過減少單位時間內的轉換次數來降低功耗，以實現吞吐量和功耗之間的權衡。

6.4 電源噪聲考慮

輸出負載電容的充電和放電會導致電源電壓的變化，從而影響ADC的SNR和SINAD性能。為了降低電源噪聲的影響，應盡量減小輸出負載電容的大小，如果負載電容大于35 pF，可以在ADC輸出端使用一個100 Ω的串聯電阻。

七、總結

ADC124S021是一款性能出色的12位A/D轉換器，具有多通道、可變采樣率、低功耗、高精度等優點，適用于多種應用場景。在使用過程中，需要注意引腳的連接、電源的穩定性、時鐘信號的頻率和穩定性等因素，以充分發揮其性能。同時，對于電源噪聲和功耗的管理也是設計過程中需要重點考慮的問題。希望通過本文的介紹，能夠幫助電子工程師更好地了解和應用ADC124S021。你在實際應用中是否遇到過類似ADC的問題呢？歡迎在評論區分享你的經驗和見解。
