一、電源管理模塊 PMU（Power Management Unit）

電源管理模塊 PMU是芯片的 “能耗與電源管家”，核心目標是平衡功耗與供電穩定性，適配嵌入式設備的低功耗、長續航需求，具體作用包括：

1. 多電源域的獨立管控

為了有效地控制 MCU 的功耗，對模塊的劃分包括 AON（Always On）模塊、Main 模塊和 ANA 模塊。

AON 模塊：其供電有 RTC 模擬 IP 提供 1.2V 的電源，并提供工作的 32KHz時鐘。該模塊會控制 Main 和 ANA 模塊的電源開關。在深度睡眠模式下，AON 會關閉 Main 和ANA 的電源。

Main 模塊：該模塊包含所有的內核邏輯和外設邏輯。其電源由 PMB 提供。

ANA 模塊：該模塊包含 ADC、DAC、PLL、ROSC16M、EFLASH 等模擬 IP模塊。

例如，當芯片進入深度休眠模式時，PMU 可切斷內核和外設電源域的供電，僅保留 RTC 和喚醒源對應的電源域，將靜態功耗降至 uA 級；而喚醒后又能按優先級依次恢復各電源域供電，避免上電時序紊亂。

2.低功耗模式的調度與切換

PMU 是 RISC-V 芯片低功耗模式（如 Sleep、Deep Sleep等）的核心控制單元：一方面，它負責解析軟件下發的低功耗指令，完成核心時鐘關閉、外設休眠、寄存器數據備份等流程；另一方面，它管理所有喚醒源（如特定GPIO 電平變化、看門狗、RTC等），當檢測到有效喚醒信號時，觸發芯片從低功耗模式快速恢復到正常工作模式，同時保證喚醒時序的準確性。

3.動態電壓頻率調節（DVFS）

針對支持變頻調壓的 RISC-V 芯片，PMU 可聯動時鐘模塊（PLL/CLKGEN）實現DVFS 機制：根據 CPU 負載（如指令執行密度、外設工作狀態）自動調整內核的供電電壓和工作頻率。例如，當芯片僅執行低速傳感器數據采集任務時，PMU 將內核主頻從 160MHz 降至 80MHz，同時降低供電電壓，大幅降低動態功耗；當需要執行復雜運算時，再快速提升主頻和電壓，保障性能需求。

4.電源監測與安全保護

PMU 內置電壓、電流監測電路，可實時監控芯片各電源域的供電狀態：若出現過壓、欠壓、過流等異常，PMU 會觸發硬件保護機制（如自動切斷對應電源域、上報中斷），防止芯片燒毀。

5.時鐘系統的協同管理

RISC-V 芯片的多時鐘源（內部 32KRC、外部晶振、PLL）由 PMU 統一協調，它可根據工作模式切換時鐘源（如休眠時切換到低功耗 32K 時鐘，正常工作時切換到高頻 PLL 時鐘），同時關閉未使用的時鐘分支，減少時鐘樹的冗余功耗。

二、 特性

1. 支持低功耗模式（SLEEP/DEEP_SLEEP/WAKEUP）的切換
2. 支持喚醒源的配置（外部 IO/RTC/IWDG）
3. 支持 FIRC 的開啟與關閉

系統的電源管理狀態有 4 種，分別是正常模式、省電模式、睡眠模式和深度睡眠模式。其四種狀態之間的轉換如下圖所示：

進入省電模式下，系統低頻時鐘運行（關閉 PLL，系統的工作頻率由 OSC 或FIRC 提供），而且可以關閉部分外設。用戶可以在正常模式或睡眠模式下進入省電模式。

?1 省電模式需要關閉PLL

?2 進入省電模式后，由于時鐘變化需要對串口、IIC等外設進行重新配置

?3 睡眠模式進入省電模式的前提是進入睡眠模式之前MCU是工作在省電模式

對應代碼如下所示：

if(key3_flag)

{

key3_flag = 0;

key3_cnt++;

if(old_key3_cnt == key3_cnt)

{

Printf( "SRUN Statern" );

Systemclock_SRUN**_Init();**

User_Print_Init(115200);

Printf( "SRUN Statern" );

}

else

{

key3_cnt=0;

Printf( "Normal Statern");

Systemclock_Init();

User_Print_Init(115200);

Printf( "Normal Statern");

}

}

/ *

*** Function: Systemclock**_SRUN**_Init**

*** Description: Configure Systemclock_Init.**

*** Param: None**

*** Return: None.**

*/

void****Systemclock_SRUN**_Init()**

{

//注意：此處需要開啟系統總線級的時鐘配置，具體外設時鐘配置可在各模塊初始化函數中具體開啟 ,具體請參考時鐘樹或者下圖注釋

/ AXIBus3 clock operation Guide /**

AXIBUS3_CLK_ENABLE();

AXI4TOAPB0_CLK_ENABLE();

APBBUS0_CLK_ENABLE();

AXILITEBUS1_CLK_ENABLE();

AXILITEBUS2_CLK_ENABLE();

EFLASH_CLK_ENABLE();

PLIC_CLK_ENABLE();

CLINT_CLK_ENABLE();

USART0_CLK_ENABLE();

DMA0_CLK_ENABLE();

SMU_PLLInitTypeDef SMU_PLLInitStruct;

SMU_ClockInitTypeDef SMU_ClockInitStruct;

/ Set System Clock parameters values /

SMU_ClockInitStruct.SYSCLKSelect = SMU_SYSCLK_FIRC;

SMU_ClockInitStruct.AXI4Bus3CLKDiv = AXI4Bus3CLKDiv1;

SMU_ClockInitStruct.APBBus0CLKDiv = APBBus0CLKDiv1;

SMU_ClockInitStruct.APBBus1CLKDiv = APBBus1CLKDiv1;

SMU_ClockInitStruct.CANX2CLKDiv = CANX2CLKDiv1;

SMU_ClockInit (&SMU_ClockInitStruct);

SMU_PLLCmd(DISABLE);

EFLASH_CLK_UPDATE_ENABLE();

EFLASH_CLK_UPDATE_DISABLE();

FLASH_LockCtrl();

/ Get System Clock values /

SMU_GetClocksFreq (&SMU_ClocksStruct);

}

void****Systemclock_Init()

{

//注意：此處需要開啟系統總線級的時鐘配置，具體外設時鐘配置可在各模塊初始化函數中具體開啟 ,具體請參考時鐘樹或者下圖注釋

/ AXIBus3 clock operation Guide /**

AXIBUS3_CLK_ENABLE();

AXI4TOAPB0_CLK_ENABLE();

APBBUS0_CLK_ENABLE();

AXILITEBUS1_CLK_ENABLE();

AXILITEBUS2_CLK_ENABLE();

EFLASH_CLK_ENABLE();

PLIC_CLK_ENABLE();

CLINT_CLK_ENABLE();

USART0_CLK_ENABLE();

DMA0_CLK_ENABLE();

SMU_PLLInitTypeDef SMU_PLLInitStruct;

SMU_ClockInitTypeDef SMU_ClockInitStruct;

/ Set PLL parameters values /

SMU_PLLInitStruct.OscillatorType = SMU_OSCILLATORTYPE_OSC;

SMU_PLLInitStruct.FIRCOscState = DISABLE;

SMU_PLLInitStruct.FIRCCalibrationValue = 0x00;

SMU_PLLInitStruct.PLLConfig.PLLState = ENABLE;

SMU_PLLInitStruct.PLLConfig.PLLSource = SMU_PLLCLK_OSC;

SMU_PLLInitStruct.PLLConfig.PLLDivR = 0x04;

SMU_PLLInitStruct.PLLConfig.PLLDivQ = 0x01;

SMU_PLLInitStruct.PLLConfig.PLLDivN = 0x14;

SMU_PLLInitStruct.PLLConfig.PLLDivF = 0x78;

SMU_PLLInit (&SMU_PLLInitStruct);

/ Ensure that the EFLASH is consistent with the system clock /

FLASH_UnlockCtrl();

FLASH_SetCLKFreq(0x78)

/ Set System Clock parameters values /

SMU_ClockInitStruct.SYSCLKSelect = SMU_SYSCLK_PLL;

SMU_ClockInitStruct.AXI4Bus3CLKDiv = AXI4Bus3CLKDiv1;

SMU_ClockInitStruct.APBBus0CLKDiv = APBBus0CLKDiv1;

SMU_ClockInitStruct.APBBus1CLKDiv = APBBus1CLKDiv1;

SMU_ClockInitStruct.CANX2CLKDiv = CANX2CLKDiv1;

SMU_ClockInit (&SMU_ClockInitStruct);

EFLASH_CLK_UPDATE_ENABLE();

EFLASH_CLK_UPDATE_DISABLE();

FLASH_LockCtrl();

/ Get System Clock values /

SMU_GetClocksFreq (&SMU_ClocksStruct);

}

在睡眠模式下，用戶需要復位/禁止 PLL 輸出、禁止 FIRC 輸出時鐘、ADC、DAC 等處于低功耗模式，要進入睡眠/深度睡眠模式，請遵循以下步驟：

1. 讀取喚醒信息：讀取 PMU_WKP 寄存器，若有位為 1 則寫 1 清除該位，若皆為 0 則進入下一步操作；
2. 配置喚醒通道：將 PMU_WKEN 寄存器的對應喚醒通道配置為 1，其他通道配置為0；
3. 保存?zhèn)浞菪畔ⅲ簩⑿枰獋浞莸男畔⒋鎯?chǔ)到 Bkp RAM 內；
4. 配置睡眠模式：配置 PMU_MODE 寄存器的值，配置 1 進入深度睡眠模式，配置 2 進入睡眠模式；
5. 系統將自動睡眠。 喚醒后，可通過 PMU_WKP 寄存器讀取喚醒信息，獲取喚醒源。

注意：

*1：進入睡眠/深度睡眠前要確認喚醒寄存器狀態是否清空，喚醒后要及時清除喚醒寄存器

*2：DeepSleep 喚醒：等效于系統軟重啟，程序從復位入口重新執行，片內常規 RAM數據完全丟失；關鍵數據需預先存入備份 RAM（Backup RAM）以實現掉電 / 深睡保留。

*3：Sleep 喚醒：系統僅恢復 CPU 運行，程序從 Sleep 指令下一條語句繼續執行（通常是 while (1) 循環內斷點），常規 RAM 數據完整保留，無需重新初始化時鐘、外設等硬件配置。

以下為進入喚醒睡眠模式流程圖

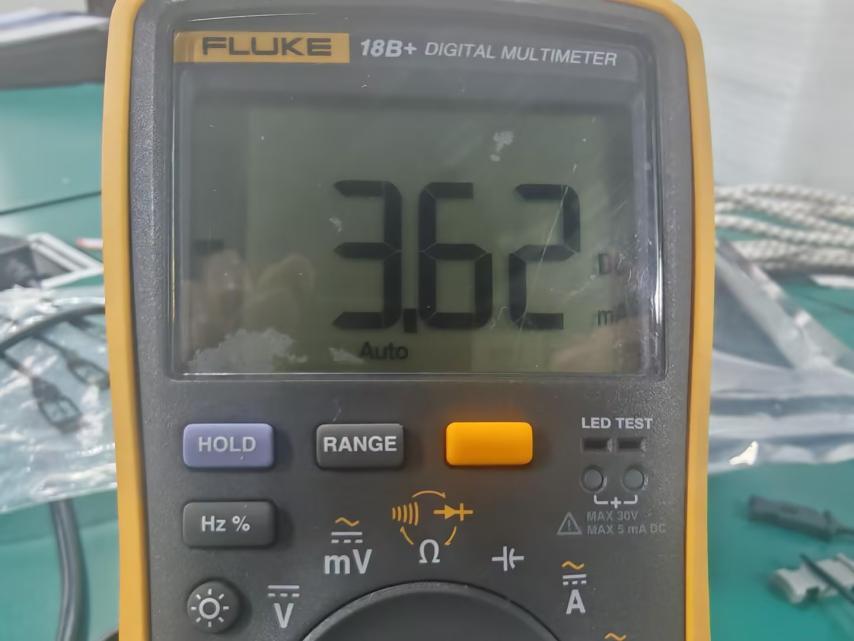

此圖為我司提供的開發板對應電流3.62mA

在深度睡眠模式下，需要 PMU 關閉 PMB 輸出，使 Main 和 ANA 進入掉電狀態。此時喚醒只能通過 RTC 或外部引腳喚醒進入正常工作模式。以下為進入喚醒深度睡眠模式流程圖

此圖為我司提供的開發板對應電流291uA

對應代碼：

/ *

*** Brief: Main program**

*** Description:**

*** Param: None.**

*** Return: None.**

*/

void****main()

{

uint32_t led_count = 0;

Systemclock_Init();

delay_init(SMU_ClocksStruct.AXIBus0_Frequency/1000000);

/ Initialize print usart /

User_Print_Init(115200);

User_KEY_Init();

Wake_KEY_Init();

/ Configure the FCU /

//FCUConfig();

/ USART send data /

Printf( "AS32X601 Power mode switching!rn");

PMU_WKFlagJudg();

#if IWDG

IWDG_SetPrescaler(200);

IWDG_SetDivider(745);

IWDG_SetTimeout(4);

IWDG_ENCmd(I_CFG_EN,ENABLE);

IWDG_ResetCounter();

num = IWDG_GetCounter();

#endif

#if IWDG

PMU_WakeUpSourceCmd(PMU_WKSource_IWDG, ENABLE);

#endif

#if RTC

RTC_Config() ;//10S后喚醒

PMU_WakeUpSourceCmd(PMU_WKSource_RTC, ENABLE);

#endif

/ Enable PH2 wakeup source /

PMU_WakeUpSourceCmd(PMU_WKSource_PH2, ENABLE);

PMU_WakeUpSourceCmd(PMU_WKSource_PH3, ENABLE);

PMU_WakeUpSourceCmd(PMU_WKSource_PH4, ENABLE);

PMU_WakeUpSourceCmd(PMU_WKSource_PH5, ENABLE);

PMU_WakeUpSourceCmd(PMU_WKSource_PH6, ENABLE);

PMU_WakeUpSourceCmd(PMU_WKSource_PH7, ENABLE);

PMU_WakeUpSourceCmd(PMU_WKSource_PH8, ENABLE);

PMU_WakeUpSourceCmd(PMU_WKSource_PH9, ENABLE);

pwk = (PMU->WKEN)&0x3FFF;

Printf( "WKEN %xrn", pwk);

while(1)

{

if(key1_flag)

{

key1_flag = 0;

/ Set sleep mode /

power_status = PMU_GetPowerModeStatus();

if((power_status == PMU_PowerMode_INIT)||(power_status == PMU_PowerMode_Normal))

{

PMU_ClearFlag(0x3FFF);

Printf( "POWER_SATUS %drn", power_status);

Printf( "DEEP SLEEP!rn");

PMU_PowerModeConfig(PMU_PowerMode_DeepSleep);

}

}

if(key2_flag)

{

key2_flag = 0;

power_status = PMU_GetPowerModeStatus();

if((power_status == PMU_PowerMode_INIT)||(power_status == PMU_PowerMode_Normal))

{

PMU_ClearFlag(0x3FFF);

Printf( "POWER_SATUS %drn", power_status);

Printf( "SLEEP!rn");

PMU_PowerModeConfig(PMU_PowerMode_Sleep);

}

}

}

}

/ *

*** Function: PMU_WKFlagJudg**

*** Description: Wake up source status judgment.**

*** Param: None.**

*** Return: None.**

*/

voidPMU_WKFlagJudg(void)

{

Printf( "WKFR: 0x%x ！ rn" , PMU->WKFR);

if(PMU_GetFlagStatus(PMU_FLAG_IWDGWK) == SET)

{

Printf( "IWDG wake up!rn");

PMU_ClearFlag(PMU_CLEAR_IWDGWKF);

}

if(PMU_GetFlagStatus(PMU_FLAG_RTCWK) == SET)

{

Printf( "RTC wake up!rn");

PMU_ClearFlag(PMU_CLEAR_RTCWKF);

}

if(PMU_GetFlagStatus(PMU_FLAG_PH0WK) == SET)

{

Printf( "PH0 wake up!rn");

PMU_ClearFlag(PMU_CLEAR_PH0WKF);

}

if(PMU_GetFlagStatus(PMU_FLAG_PH1WK) == SET)

{

Printf( "PH1 wake up!rn");

PMU_ClearFlag(PMU_CLEAR_PH1WKF);

}

if(PMU_GetFlagStatus(PMU_FLAG_PH2WK) == SET)

{

Printf( "PH2 wake up!rn");

PMU_ClearFlag(PMU_CLEAR_PH2WKF);

}

if(PMU_GetFlagStatus(PMU_FLAG_PH3WK) == SET)

{

Printf( "PH3 wake up!rn");

PMU_ClearFlag(PMU_CLEAR_PH3WKF);

}

if(PMU_GetFlagStatus(PMU_FLAG_PH4WK) == SET)

{

Printf( "PH4 wake up!rn");

PMU_ClearFlag(PMU_CLEAR_PH4WKF);

}

if(PMU_GetFlagStatus(PMU_FLAG_PH5WK) == SET)

{

Printf( "PH5 wake up!rn");

PMU_ClearFlag(PMU_CLEAR_PH5WKF);

}

if(PMU_GetFlagStatus(PMU_FLAG_PH6WK) == SET)

{

Printf( "PH6 wake up!rn");

PMU_ClearFlag(PMU_CLEAR_PH6WKF);

}

if(PMU_GetFlagStatus(PMU_FLAG_PH7WK) == SET)

{

Printf( "PH7 wake up!rn");

PMU_ClearFlag(PMU_CLEAR_PH7WKF);

}

if(PMU_GetFlagStatus(PMU_FLAG_PH8WK) == SET)

{

Printf( "PH8 wake up!rn");

PMU_ClearFlag(PMU_CLEAR_PH8WKF);

}

if(PMU_GetFlagStatus(PMU_FLAG_PH9WK) == SET)

{

Printf( "PH9 wake up!rn");

PMU_ClearFlag(PMU_CLEAR_PH9WKF);

}

PMU_WakeUpSourceCmd(PMU_WKSource_PH2, DISABLE);

PMU_WakeUpSourceCmd(PMU_WKSource_PH3, DISABLE);

PMU_WakeUpSourceCmd(PMU_WKSource_PH4, DISABLE);

PMU_WakeUpSourceCmd(PMU_WKSource_PH5, DISABLE);

PMU_WakeUpSourceCmd(PMU_WKSource_PH6, DISABLE);

PMU_WakeUpSourceCmd(PMU_WKSource_PH7, DISABLE);

PMU_WakeUpSourceCmd(PMU_WKSource_PH8, DISABLE);

PMU_WakeUpSourceCmd(PMU_WKSource_PH9, DISABLE);

Printf( "WKFR: 0x%x ！ rn" , PMU->WKFR);

}

/ *

*** Function: Systemclock_Init**

*** Description: Configure Systemclock_Init.**

*** Param: None**

*** Return: None.**

*/

void****Systemclock_Init()

{

//注意：此處需要開啟系統總線級的時鐘配置，具體外設時鐘配置可在各模塊初始化函數中具體開啟 ,具體請參考時鐘樹或者下圖注釋

// 1. 使用串口時，由于串口掛在APB0總線下，需要在此處開啟AXIBUS3時鐘、AXI4TOAPB0時鐘以及APBBUS0時鐘。

// 2. 使用延時函數時，需要開啟CLINT時鐘

// 3. 使用eflash、qspi時，需要開啟AXIBUS3時鐘、AXILITEBUS2時鐘

//注意：osc經過PLLDIVN分頻之后頻率應在0.95-2.1MHz之間

// core_clock (無需使能) = pll_Q = osc % PLLDIVN x PLLDIVF % PLLDIVQ (注：此部分時鐘計算范圍應在 16-180MHz之間 )

// AXI4Bus0 (無需使能) = pll_Q = osc % PLLDIVN x PLLDIVF % PLLDIVQ (注：此部分時鐘計算范圍應在 16-180MHz之間 )

// AXI4Bus1 (無需使能) = pll_Q % 2 (注：此部分時鐘計算范圍應在 8-90MHz之間 )

// AXI4Bus2 (無需使能) = pll_Q (注：此部分時鐘計算范圍應在 16-180MHz之間 )

// |__AXILite4Bus0 (無需使能) = AXI4Bus2

// AXI4Bus3 (按需使能) = pll_Q % 2 % AXI4Bus3CLKDiv (注：此部分時鐘計算范圍應在 8-90MHz之間 )

// |__AXI4TOAPB0_CLK (按需使能)

// | |__APBBus0 (按需使能) = AXI4Bus3 % APBBus0CLKDiv (注：此部分時鐘計算范圍應在 4-45MHz之間 )

// |__AXI4TOAPB1_CLK (按需使能)

// | |__APBBus1 (按需使能) = AXI4Bus3 % APBBus1CLKDiv (注：此部分時鐘計算范圍應在 4-45MHz之間 )

// |__AXILite4Bus1 (按需使能) = AXI4Bus3

// |__AXILite4Bus2 (按需使能) = AXI4Bus3

// CANCLK (接口使能) = pll_R = osc % PLLDIVN x PLLDIVF % PLLDIVR (注：此部分時鐘計算范圍應在 8-80MHz之間 )

// APBBusS (無需使能) = 32.768kHz

/ AXIBus3 clock operation Guide /**

AXIBUS3_CLK_ENABLE();

AXI4TOAPB0_CLK_ENABLE();

APBBUS0_CLK_ENABLE();

AXILITEBUS1_CLK_ENABLE();

AXILITEBUS2_CLK_ENABLE();

EFLASH_CLK_ENABLE();

PLIC_CLK_ENABLE();

CLINT_CLK_ENABLE();

USART0_CLK_ENABLE();

DMA0_CLK_ENABLE();

SMU_PLLInitTypeDef SMU_PLLInitStruct;

SMU_ClockInitTypeDef SMU_ClockInitStruct;

/ Set PLL parameters values /

SMU_PLLInitStruct.OscillatorType = SMU_OSCILLATORTYPE_OSC;

SMU_PLLInitStruct.FIRCOscState = DISABLE;

SMU_PLLInitStruct.FIRCCalibrationValue = 0x00;

SMU_PLLInitStruct.PLLConfig.PLLState = ENABLE;

SMU_PLLInitStruct.PLLConfig.PLLSource = SMU_PLLCLK_OSC;

SMU_PLLInitStruct.PLLConfig.PLLDivR = 0x04;

SMU_PLLInitStruct.PLLConfig.PLLDivQ = 0x01;

SMU_PLLInitStruct.PLLConfig.PLLDivN = 0x14;

SMU_PLLInitStruct.PLLConfig.PLLDivF = 0x78;

SMU_PLLInit(&SMU_PLLInitStruct);

/ Ensure that the EFLASH is consistent with the system clock /

FLASH_UnlockCtrl();

FLASH_SetCLKFreq(0x78);

/ Set System Clock parameters values /

SMU_ClockInitStruct.SYSCLKSelect = SMU_SYSCLK_PLL;

SMU_ClockInitStruct.AXI4Bus3CLKDiv = AXI4Bus3CLKDiv1;

SMU_ClockInitStruct.APBBus0CLKDiv = APBBus0CLKDiv1;

SMU_ClockInitStruct.APBBus1CLKDiv = APBBus1CLKDiv1;

SMU_ClockInitStruct.CANX2CLKDiv = CANX2CLKDiv1;

SMU_ClockInit(&SMU_ClockInitStruct);

EFLASH_CLK_UPDATE_ENABLE();

EFLASH_CLK_UPDATE_DISABLE();

FLASH_LockCtrl();

/ Get System Clock values /

SMU_GetClocksFreq(&SMU_ClocksStruct);

}

/ *

*** Function : FCUConfig**

*** Description: Configure the FPU behavior**

*** Param : None**

*** Return : None**

*/

voidFCUConfig(void)

{

FCU_CLK_ENABLE();

FCU_InitTypeDef FCU_InitStructure;

FCU_StructInit(&FCU_InitStructure);

FCU_InitStructure.FCU_Channel = FCU_CHANNEL_IWDG;/ Specifies the channel to be configured /

FCU_InitStructure.FCU_FaultToResetCnt = 0;/ Specifies the count to reset under the fault level /

FCU_InitStructure.FCU_AlarmToFaultCnt = 1;/ Specifies the count to change the level from alarm to fault /

FCU_InitStructure.FCU_FaultAction = GLOBAL_SOFTWARE_RESET;/ Specifies the actin when the fault occured every time /

FCU_InitStructure.FCU_AlarmAction = NONE;/ Specifies the actin when the alarm occured every time /

FCU_InitStructure.FCU_FaultLevel = FAULT;/ Specifies the fault level /

FCU_InitStructure.FCU_MaskEnable = DISABLE;/ Specifies the mask enable /

FCU_Init(&FCU_InitStructure);

FCU_ClearSoftwareFault(FCU_CHANNEL_IWDG);

FCU_Cmd(FCU_CHANNEL_IWDG,ENABLE);

}

/ *

*** Function: User_KEY_Init**

*** Description: Configure KEY GPIO.**

*** Param: None.**

*** Return: None.**

*/

void****Wake_KEY_Init()

{

GPIO_InitTypeDef GPIO_InitStructure;

/ GPIOB Configure /

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_2|GPIO_Pin_3|GPIO_Pin_4|GPIO_Pin_5|GPIO_Pin_6|GPIO_Pin_7|GPIO_Pin_8|GPIO_Pin_9;

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN;

GPIO_InitStructure.GPIO_IType = GPIO_IPU;

GPIO_InitStructure.GPIO_OType = GPIO_Out_PP;

GPIO_InitStructure.GPIO_OStrength = GPIO_OStrength_9mA;

GPIO_Init(GPIOH, &GPIO_InitStructure);

}

/ *

*** Function: User_KEY_Init**

*** Description: Configure KEY GPIO.**

*** Param: None.**

*** Return: None.**

*/

void****User_KEY_Init()

{

GPIO_InitTypeDef GPIO_InitStructure;

PLIC_InitTypeDef PLIC_InitStructure;

GPIOB_CLK_ENABLE();

GPIOE_CLK_ENABLE();

PLIC_CLK_ENABLE();

/ GPIOE Configure /

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN;

GPIO_InitStructure.GPIO_IType = GPIO_IPU;

GPIO_InitStructure.GPIO_OType = GPIO_Out_PP;

GPIO_InitStructure.GPIO_OStrength = GPIO_OStrength_9mA;

GPIO_Init(GPIOE, &GPIO_InitStructure);

/ GPIOB Configure /

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_4|GPIO_Pin_3;

GPIO_Init(GPIOB, &GPIO_InitStructure);

PLIC_InitStructure.PLIC_IRQChannel = GPIOE_IRQn;

PLIC_InitStructure.PLIC_IRQPriority = 1;

PLIC_InitStructure.PLIC_IRQChannelCmd = ENABLE;

PLIC_Init(&PLIC_InitStructure);

PLIC_InitStructure.PLIC_IRQChannel = GPIOB_IRQn;

PLIC_InitStructure.PLIC_IRQPriority = 2;

PLIC_InitStructure.PLIC_IRQChannelCmd = ENABLE;

PLIC_Init(&PLIC_InitStructure);

/ Clear Interrupt start state /

GPIO_ClearITPendingBit(GPIOE, GPIO_Pin_10);

GPIO_ClearITPendingBit(GPIOB, GPIO_Pin_4|GPIO_Pin_3);

/ Config Interrupt trigger type /

GPIO_ITConfig(GPIOE, GPIO_Pin_10, GPIO_ITType_EDGEDOWN, ENABLE);

GPIO_ITConfig(GPIOB, GPIO_Pin_4|GPIO_Pin_3, GPIO_ITType_EDGEDOWN, ENABLE);

}

void****GPIOE_IRQ_Handler()

{

if(GPIO_GetITStatus(GPIOE, GPIO_Pin_10) == SET)

{

key1_flag = 1;

/ Clear Interrupt start state /

GPIO_ClearITPendingBit(GPIOE, GPIO_Pin_10);

}

}

void****GPIOB_IRQ_Handler()

{

if(GPIO_GetITStatus(GPIOB, GPIO_Pin_4) == SET)

{

key2_flag = 1;

/ Clear Interrupt start state /

GPIO_ClearITPendingBit(GPIOB, GPIO_Pin_4);

}

if(GPIO_GetITStatus(GPIOB, GPIO_Pin_3) == SET)

{

key3_flag = 1;

/ Clear Interrupt start state /

GPIO_ClearITPendingBit(GPIOB, GPIO_Pin_3);

}

}

審核編輯 黃宇
