碳化硅 (SiC) MOSFET 橋式電路同步整流控制機制與互補發波策略研究報告

BASiC Semiconductor基本半導體一級代理商傾佳電子（Changer Tech）是一家專注于功率半導體和新能源汽車連接器的分銷商。主要服務于中國工業電源、電力電子設備和新能源汽車產業鏈。傾佳電子聚焦于新能源、交通電動化和數字化轉型三大方向，代理并力推BASiC基本半導體SiC碳化硅MOSFET單管，SiC碳化硅MOSFET功率模塊，SiC模塊驅動板等功率半導體器件以及新能源汽車連接器。?

傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

傾佳電子楊茜咬住SiC碳化硅MOSFET功率器件三個必然，勇立功率半導體器件變革潮頭：

傾佳電子楊茜咬住SiC碳化硅MOSFET模塊全面取代IGBT模塊和IPM模塊的必然趨勢！

傾佳電子楊茜咬住SiC碳化硅MOSFET單管全面取代IGBT單管和大于650V的高壓硅MOSFET的必然趨勢！

傾佳電子楊茜咬住650V SiC碳化硅MOSFET單管全面取代SJ超結MOSFET和高壓GaN 器件的必然趨勢！

1. 引言

隨著電力電子技術向高頻、高效、高功率密度方向的演進，寬禁帶（WBG）半導體材料，特別是碳化硅（Silicon Carbide, SiC），已成為下一代功率轉換系統的核心器件。在固態變壓器SST、儲能變流器PCS、Hybrid inverter混合逆變器、戶儲、工商業儲能PCS、構網型儲能PCS、集中式大儲PCS、商用車電驅動、礦卡電驅動、風電變流器、數據中心HVDC、AIDC儲能、服務器電源、重卡電驅動、大巴電驅動、中央空調變頻器、光伏逆變器以及雙向DC-DC轉換器等應用中，橋式拓?fù)浣Y(jié)構（Bridge Topologies）占據了主導地位。

在橋式電路的運行中，當主開關管關斷時，負載中的感性電流必須通過續流路徑保持連續。在傳統的硅基（Si）IGBT系統中，這一續流過程主要依賴于反并聯的快恢復二極管（FRD）。然而，對于SiC MOSFET而言，盡管其內部寄生有體二極管（Body Diode），但由于SiC材料的寬帶隙特性，該體二極管的導通壓降（VSD?）顯著高于硅基二極管。如果僅依賴體二極管進行續流，將產生巨大的導通損耗，嚴重制約系統效率并增加散熱負擔。

為了解決這一問題，利用SiC MOSFET溝道反向?qū)ㄌ匦缘?*同步整流（Synchronous Rectification, SR）**技術成為了標準設計規范。傾佳電子楊茜探討SiC MOSFET橋式電路在續流階段如何打開溝道以實現同步整流，并詳細論證“上下管互補發波”（Complementary PWM）這一控制策略的核心地位、物理機制、硬件實現及優化挑戰。

傾佳電子楊茜結合基本半導體（BASIC Semiconductor）的SiC MOSFET模塊特性與基本半導體子公司青銅劍技術（Bronze Technologies）的驅動解決方案，提供一份詳盡的工程技術分析。

2. 碳化硅 MOSFET 第三象限運行物理機制

要理解如何“打開溝道”，首先必須從半導體物理層面解析SiC MOSFET在第三象限（即源極電位高于漏極電位，電流從源極流向漏極）的運行特性。與IGBT不同，MOSFET溝道具有雙向?qū)芰Α?/p>

2.1 SiC 體二極管的固有特性與損耗挑戰

SiC MOSFET結構中天然存在一個由P型體區（P-body）和N型漂移區（N-drift）構成的PN結，即體二極管。當MOSFET處于關斷狀態（VGS?

然而，SiC材料的禁帶寬度（Eg?）約為3.26 eV，是硅（1.12 eV）的近三倍。PN結的內建電勢（Built-in Potential, Vbi?）與材料的禁帶寬度呈正相關。因此，SiC體二極管的開啟電壓（Knee Voltage）通常高達3.0V至4.0V，遠高于硅基二極管的0.7V 。

以基本半導體發布的BMF540R12MZA3（1200V 540A SiC MOSFET模塊）為例，其初步數據手冊顯示，在VGS?=?5V（完全關斷）條件下，體二極管的源漏正向壓降（VSD?）典型值在25°C時約為4.9V，在175°C時約為4.34V 。

損耗計算對比：

假設續流電流為300A：

體二極管續流損耗： Pdiode?≈300A×4.9V=1470W。

熱管理困境： 如此巨大的瞬態功率損耗不僅會急劇升高結溫（Tj?），甚至可能導致器件熱失控。因此，在SiC應用中，僅僅依賴體二極管續流是不可接受的工程設計。

2.2 溝道反向?qū)ㄔ?/p>

MOSFET的溝道是基于多數載流子（電子）的傳導機制。當在柵極施加高于閾值電壓（VGS(th)?）的正向電壓時，柵氧化層下方會形成反型層（Inversion Layer），連通源極和漏極。物理上，這個導電通道對電流方向沒有選擇性。

在第三象限運行中（ID?<0），如果柵極施加了開啟電壓（例如VGS?=+18V），溝道即被“打開”。此時，電流存在兩條并聯路徑：高壓降的體二極管路徑和低電阻的溝道路徑。由于溝道的導通電阻（RDS(on)?）極低（BMF540R12MZA3的典型值為2.2 mΩ ），根據分流原理，絕大多數電流將流經溝道。

同步整流損耗計算：

同樣在300A電流下，采用同步整流：

溝道壓降： VSD(SR)?=300A×2.2mΩ=0.66V。

溝道損耗： Pchannel?≈300A×0.66V=198W。

效率提升： 相比體二極管續流，損耗降低了約86.5% 。

結論： “打開溝道”的物理本質是利用柵極電壓控制器件進入反向?qū)顟B(tài)，利用電阻性壓降替代PN結壓降。這一過程必須通過主動的控制策略來實現，即同步整流。

3. 橋式電路中的互補發波控制策略

互補PWM（Complementary PWM） 是實現橋式電路同步整流的標準控制邏輯。本節將詳細拆解這一控制策略的邏輯生成與時序配合。

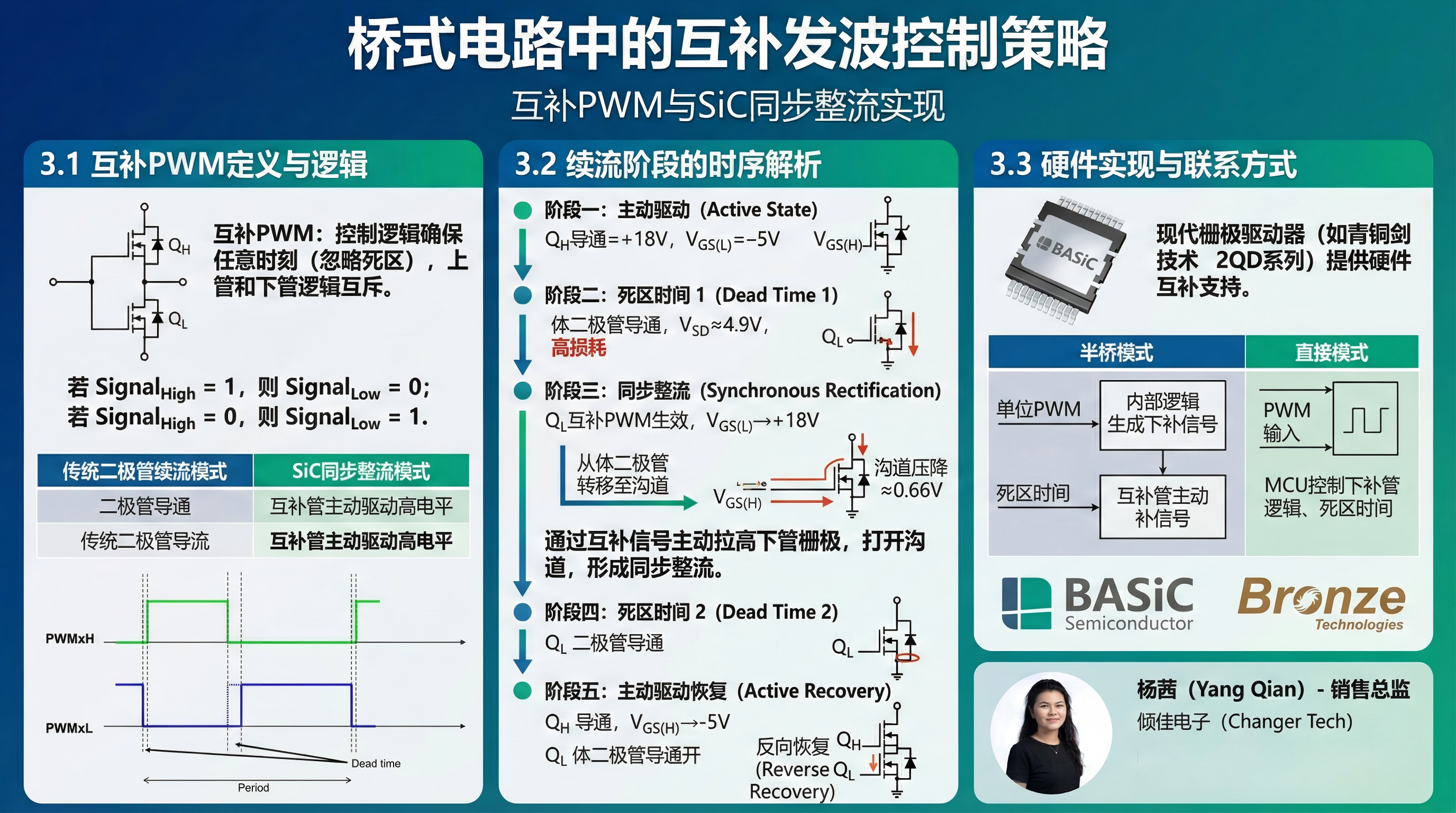

3.1 互補PWM的定義與邏輯

在半橋（Half-Bridge）拓?fù)渲?，包含上管（High-Side, QH?）和下管（Low-Side, QL?）。互補PWM指的是控制器的發波邏輯確保在任意時刻（忽略死區），上管和下管的狀態是邏輯互斥的。

邏輯關系：

若 SignalHigh?=1（上管開），則 SignalLow?=0（下管關）。

若 SignalHigh?=0（上管關），則 SignalLow?=1（下管開）。

這種控制方式與傳統的“二極管續流模式”形成鮮明對比。在傳統模式中，當主開關管關斷時，互補管的柵極通常保持低電平，僅依靠二極管被動續流。而在SiC同步整流中，互補管必須被主動驅動為高電平。

3.2 續流階段的時序解析

為了清晰展示如何“打開溝道”，我們以一個電感性負載的降壓（Buck）操作為例，分析一個完整的開關周期。假設電流方向流出橋臂中點（即正向電流）。

階段一：主動驅動階段（Active State）

狀態： QH? 導通，QL? 關斷。

電流路徑： DC+ → QH? 溝道 → 負載。

柵極電壓： VGS(H)?=+18V, VGS(L)?=?5V。

階段二：死區時間 1（Dead Time 1）—— 續流建立

動作： 控制器命令 QH? 關斷。

邏輯： 為了防止直通（Shoot-through），QL? 不能立即導通。此時上下管柵極均為低電平。

物理過程： QH? 溝道阻斷。由于負載電感的續流特性，橋臂中點電壓（Vsw?）迅速下降，直到被DC-鉗位。此時，QL? 的體二極管被迫正向?qū)ā?/p>

關鍵點： 此階段電流流經體二極管，產生高損耗（VSD?≈4.9V）。這一階段必須盡可能短。

階段三：同步整流階段（Synchronous Rectification）—— 溝道打開

動作： 死區時間結束，QL? 的互補PWM信號生效。

柵極電壓： VGS(H)?=?5V, VGS(L)?→+18V。

物理過程： QL? 的柵極電壓上升超過閾值，反型層形成。由于溝道電阻壓降（如0.66V）遠低于二極管壓降（4.9V），電流從體二極管轉移（Commutate） 至溝道內部。

用戶問題的答案： 正是在這一時刻，通過互補的PWM信號，驅動電路主動將處于續流狀態的下管柵極拉高，打開了溝道，形成了同步整流。

階段四：死區時間 2（Dead Time 2）—— 續流結束

動作： PWM周期結束，準備再次導通 QH?。首先必須關斷 QL?。

物理過程： QL? 柵極拉低，溝道關閉。電流被迫重新流回 QL? 的體二極管。

關鍵點： 此時體二極管再次導通，伴隨著反向恢復電荷的積累。

階段五：主動驅動恢復

動作： 死區結束，QH? 導通。

物理過程： QH? 開通，強迫 QL? 的體二極管截止并進行反向恢復（Reverse Recovery）。

3.3 互補發波的硬件實現方式

根據基本半導體子公司青銅劍技術（Bronze Technologies）的產品手冊，現代柵極驅動器提供了硬件層面的互補控制支持：

半橋模式（Half-Bridge Mode）：

驅動器芯片（如2QD系列驅動核）接收單路PWM輸入信號。

內部邏輯電路自動生成兩路互補的驅動信號（HO和LO）。

死區生成（Dead Time Generation）： 驅動器硬件直接插入死區時間，確保互補信號不會重疊。這從硬件上保證了同步整流邏輯的安全性 。

直接模式（Direct Mode）：

驅動器接收兩路獨立的PWM輸入（H_IN, L_IN）。

互補邏輯和死區時間完全由控制器（MCU/DSP）的PWM模塊生成。這種方式靈活性更高，允許實施如“自適應死區”等高級策略。

4. 死區時間管理：同步整流的關鍵

在SiC MOSFET應用中，雖然互補發波是基礎，但死區時間（Dead Time, tdead?） 的設置直接決定了同步整流的成敗與效率。

4.1 “SiC死區懲罰”效應

在硅IGBT時代，死區時間通常設置在1μs至2μs，甚至更長。由于硅FRD的壓降較低（~1.2V），死區帶來的額外損耗占比有限。

然而，對于SiC MOSFET：

高壓降懲罰： 體二極管壓降極高（~4-5V）。

高頻懲罰： SiC開關頻率通常很高（幾十kHz至幾百kHz）。

損耗公式： Pdead?=2×fsw?×tdead?×VSD?×Iload?。

如果沿用IGBT的死區設置（如1μs），在50kHz頻率下，死區占空比可能高達10%，且這期間的損耗是正常導通損耗的20倍以上。這將導致嚴重的效率下降和發熱問題 。

4.2 死區時間的優化策略

為了最大化同步整流的效果，必須極度壓縮體二極管的導通時間。

極短死區： SiC驅動系統通常追求100ns至300ns的死區時間。這要求驅動器具有極高的傳輸精度和極低的脈寬失真（Pulse Width Distortion）?；景雽?dǎo)體的BMF540R12MZA3模塊采用低感封裝（Low Inductance Design），正是為了支持這種極速開關而不產生過大的電壓過沖 。

自適應死區（Adaptive Dead Time）： 既然固定死區難以兼顧所有工況，先進的控制方案會通過檢測器件的VDS?電壓來動態調整死區。

原理： 當檢測到VDS?電壓過零（或變?yōu)樨?fù)值的二極管壓降）時，立即觸發柵極開通。這意味著溝道是在體二極管導通后的納秒級時間內被打開的，幾乎消除了二極管導通階段 。

5. 驅動電路設計要求與挑戰

要實現基于互補發波的SiC同步整流，柵極驅動電路（Gate Driver）必須具備特定的性能特征。青銅劍技術的驅動方案為此提供了典型的工程參考。

5.1 負壓關斷的必要性

在同步整流的互補開關過程中，會遇到嚴重的**米勒效應（Miller Effect）**挑戰。

場景： 當下管處于同步整流導通狀態，隨后關斷（進入死區2），緊接著上管快速開通。

風險： 上管開通瞬間，橋臂中點電壓以極高的dv/dt（SiC可達50-100V/ns）上升。該電壓通過下管的米勒電容（Cgd?）向柵極注入電流，可能導致下管柵極電壓誤抬升至閾值（VGS(th)?）以上，引發“直通”短路。

解決方案： 必須采用負壓關斷（如-4V或-5V）?；景雽?dǎo)體推薦的關斷電壓為**-5V** 。負壓為柵極提供了更大的噪聲容限，防止誤導通。

5.2 有源米勒鉗位（Active Miller Clamp, AMC）

僅靠負壓電阻關斷在SiC的高dv/dt下往往不夠。青銅劍技術的驅動器（如2QP系列）集成了有源米勒鉗位功能 。

機制： 在關斷階段，當檢測到柵極電壓低于某一閾值（如2V）時，驅動器內部的一個低阻抗MOSFET會直接將柵極短接到負電源軌（VEE?）。

作用： 這提供了一個極低阻抗的旁路，將米勒電流直接泄放，確保在互補管動作時，被關斷管的柵極電壓被死死“鉗”在負電位，保障同步整流切換過程的安全性 。

5.3 驅動電壓的匹配

同步整流的效果取決于溝道電阻RDS(on)?的大小，而RDS(on)?與柵極電壓VGS?密切相關。

特性： SiC MOSFET的跨導特性使得其RDS(on)?在VGS?較低時（如10V）仍然較高。為了獲得數據手冊標稱的低導通電阻（如2.2mΩ），必須施加推薦的驅動電壓。

標準： 基本半導體模塊推薦的導通電壓為**+18V** 。驅動電源必須精確提供這一電壓，過低會導致同步整流效率大打折扣，過高則威脅柵氧層可靠性。

6. 案例分析：基本半導體與子公司青銅劍技術的方案結合

為了更具體地說明這一過程，我們結合具體的商業產品進行系統級分析。

組件：

功率模塊： 基本半導體 Pcore?2 ED3 系列 BMF540R12MZA3 (1200V, 540A, 半橋)。

驅動器： 青銅劍技術 2QP0225Txx 即插即用驅動器。

工作流程還原：

配置： 2QP0225Txx 驅動器配置為“半橋模式”?？刂破鬏敵鲆宦奉l率為50kHz的PWM信號（占空比50%）。

死區生成： 驅動器內部ASIC根據預設電阻生成200ns的死區時間。

互補發波：

t0?: 輸入PWM變低。驅動器立即拉低上管柵極至-4V（啟動AMC功能）。

t0?→t0?+200ns: 死區時間。電感電流流經下管BMF540R12MZA3的體二極管。壓降約4.9V。

t0?+200ns: 驅動器自動拉高下管柵極至+18V。

同步整流執行：

下管VGS?達到18V。溝道完全反型。

電流從體二極管轉移至溝道。

壓降從4.9V驟降至 540A×2.2mΩ≈1.19V。

熱效益： 瞬時熱功率從2646W降低至642W，降低了75% 。

退出過程：

tend?: 輸入PWM變高。

驅動器先拉低下管柵極至-4V。

電流短暫切回體二極管。

經過200ns死區后，上管開通。

此案例清晰展示了互補發波和精密驅動控制是實現SiC高性能同步整流的必要條件。

7. 綜合數據對比分析

下表總結了在SiC橋式電路中，不同控制策略對器件性能的影響對比。
