直通交流線的LED驅動器，其核心作用是將不匹配的交流市電轉換為LED燈珠正常工作所需的穩定直流電，并精確控制電流，以確保LED的亮度、壽命和安全性。具體作用可歸納為以下幾點：

電能形式轉換?：將家庭或工業中常見的高壓交流電（如220V）轉換為L(zhǎng)ED所需的低壓直流電。LED是低壓直流器件（額定電壓通常在1.8V至4V之間），無法直接使用交流電供電。?

穩定輸出電流?：LED的亮度和壽命對其工作電流極為敏感，電流波動會導致亮度不穩定、光色偏差，甚至迅速損壞芯片。LED驅動器作為恒流源，能確保輸出電流恒定，使LED在較佳狀態下工作，有效延緩光衰。?

?提供多種保護功能?：內置過壓、過流、過熱、短路及開路保護等機制，當電路出現異常時能自動切斷或限制輸出，保護LED燈珠和驅動器本身免受損壞，提升系統可靠性。?

支持調光功能?：部分驅動器集成調光電路（如PWM調光），可根據需求調節LED亮度，實現節能和環境氛圍的靈活控制。?

抑制電網干擾?：針對戶外或工業環境，具備浪涌保護能力，能抑制電網負載切換或雷擊感應產生的電壓尖峰，防止LED因抗浪涌能力差而損壞。?

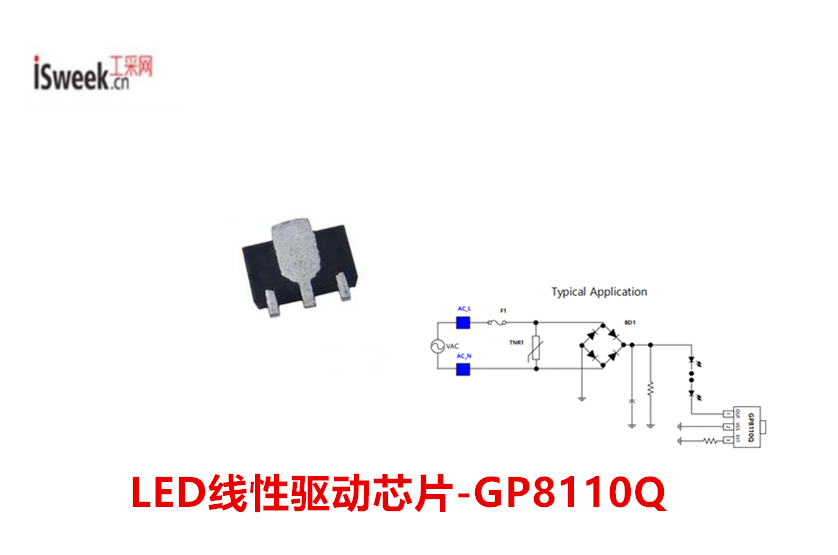

直通交流線LED驅動器-GP8110Q

工采網代理的GP8110Q是一款1 TAP直通交流線LED驅動芯片。其輸出電流設計較大值為80mA（通過R（EXT）調節），且不受輸出電壓波動及環境溫度變化的影響。GP8110Q可作為開關或電流調節器使用，因此適用于低成本的單端LED串電流調節，同時也適用于高THD的多端LED串電流調節。

PCB設計應用也具有靈活性，可滿足各種需求。GP8110Q特別適用于低成本LED照明應用，可替代燈泡、熒光燈管等傳統光源。

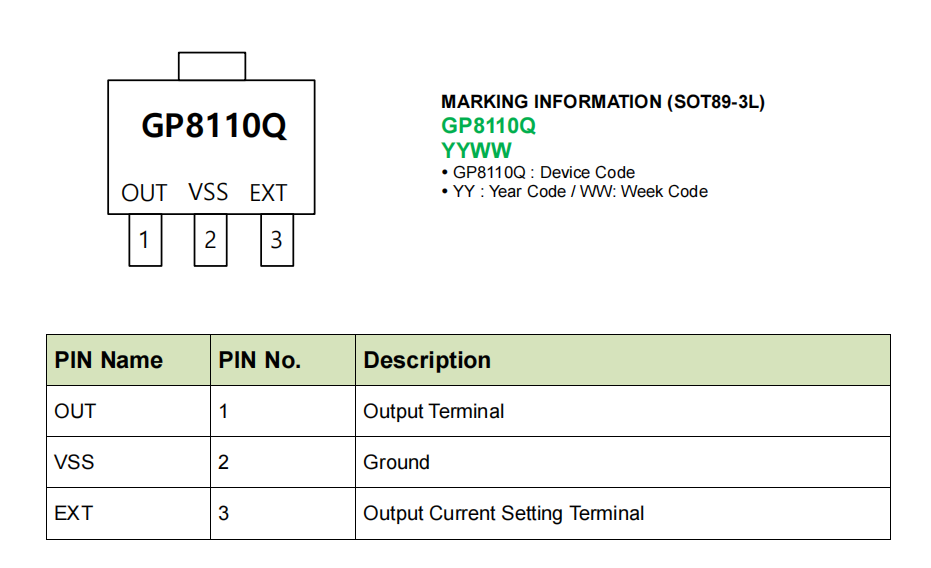

PKG PIN描述/標記規范:

PKG PIN描述/標記規范

LED線性驅動芯片 - GP8110Q的特點：

直流線路1TAP LED驅動器，較大恒流80mA

恒流的精度：<±5％

寬輸入電壓范圍：較大交流265V，直流400V

外部組件較小數量

電路簡單，成本低廉

優良的電磁兼容性能

高效實現

多端口控制法實現高功率和低THD

三晶閘管調光控制器

較高支持12W功率

保護功能：帶滯后效應的熱關機及溫度補償

工作溫度：-40 ℃?125℃

LED驅動IC - GP8110Q的應用：

直接交流線LED驅動器高達12W

LED燈泡燈

T5/T8 LED燈管

LED路燈
