特瑞仕半導體株式會社(東京都東京都江東區，代表董事：木村岳史，以下簡稱特瑞仕)開發了XM981A系列小型高耐壓降壓型電荷泵模塊。該產品具備高效率、節省面積、低薄型設計特點，可廣泛應用于工業設備及一般民用設備等領域。

XM981A為60V工作電壓、最大輸出電流6A的降壓電荷泵模塊。輸入電壓范圍為20V～60V，輸出電壓固定為輸入電壓的1/4。當輸入為48V時，可直接生成12V中間總線電壓。其最大特點是可在節省面積同事，從48V電源系統高效率生成12V電源。因此，在系統由傳統12V輸入向48V輸入升級時，無需更改現有12V系統或電路架構即可直接應用(圖1)

圖1. 48V至12V電源系統轉換示意

XM981A采用無電感(Inductor less)電荷泵架構，無需傳統降壓DC/DC轉換器所需的電感器，從而同時實現高效率/低損耗、降低磁性噪聲，以及電源電路的小型化與低背化。在48V轉換為12V時，輸出電流2.4A條件下可實現96.5%的高效率，具備低損耗、低發熱運行特性(圖2)。主要外圍元件僅需輸入與輸出電容，有助于降低設計工作量。

此外，XM981A支持并聯運行，最多可并聯4個器件。單個器件最大輸出6A，四并聯結構可實現最大24A輸出，能夠根據應用需求靈活進行電流擴展(圖3)。封裝采用9.5×11.5×2.1mm的小型低背LGA-52C01(圖4)，非常適用于對高密度安裝及節省面積需求的工業設備與通信設備。

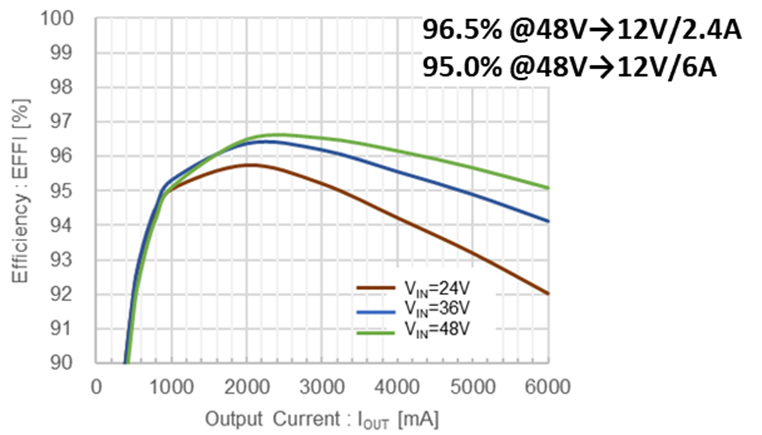

圖2. XM981A效率圖

圖3. 四并聯基板(6A×4=24A)

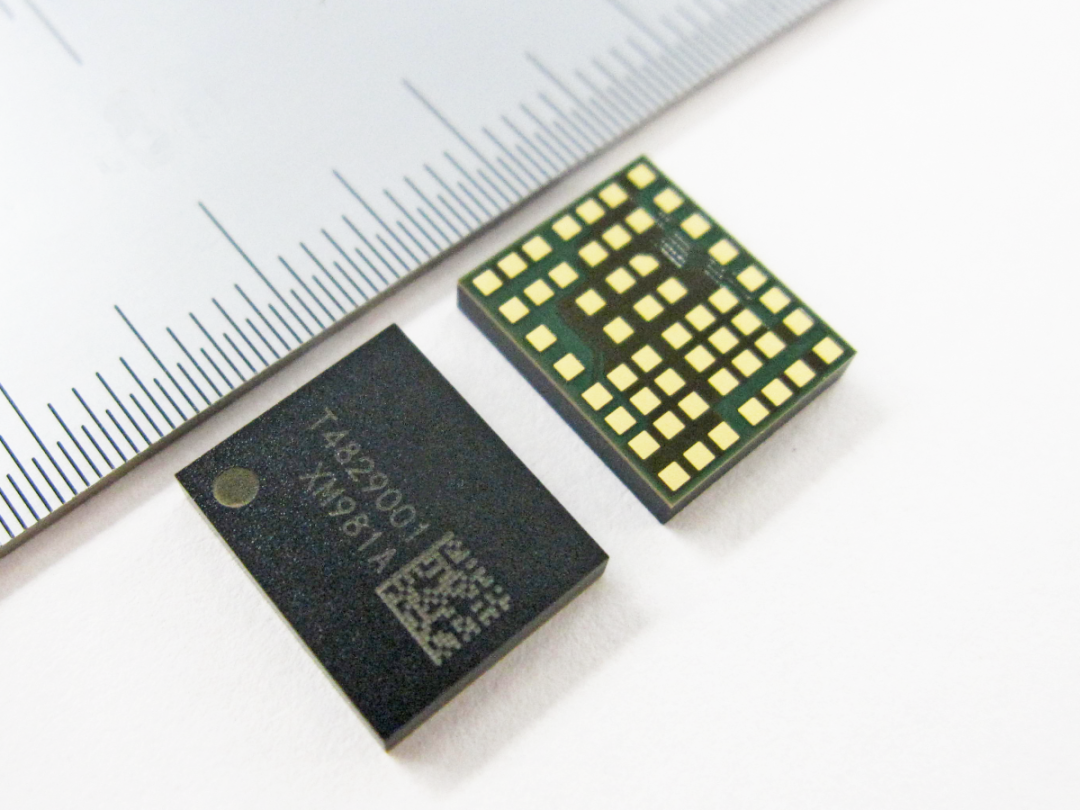

圖4. LGA-52C01(9.5×11.5×2.1mm)

關于特瑞仕半導體株式會社

特瑞仕半導體株式會社(總公司：東京、東證Prime: 6616)從 1995年設立以來，作為日本國內唯一的模擬電源IC的專業廠家，以「Powerfully Small」為產品制造追求的目標，提供增加客戶產品的附加值的世界最小級的高效率模擬電源IC以及可以加快客戶產品開發的電源設計方案。

特瑞仕的產品以日本國內為首，通過海外6家分公司7處銷售點銷往世界各地，被廣泛用于工業機器，汽車用品，通信，電腦產品，穿戴電子等市場。
