XSP33是一款支持 4.5-15V 輸入電壓范圍，最大輸出為2A電流的Y異步升降壓鋰電池快充芯片。芯片內部集成了PD、QC、BC1.2等多種快充協議，采用300kHz 的開關頻率以實現較小的元件尺寸和較高的充電效率。XSP33 內部還集成了多重保護功能，能夠最大程度的保護芯片和終端設備。芯片支持自適應充電器功能。能夠根據輸入電源的大小采用升壓/升降壓方式自動調節輸出功率以適應不同的充電器。XSP33 還內置了充電狀態顯示功能，通過LED 的狀態判斷電池的工作狀態。

特點

?Type-C 快速充電，最大充電電流 2A
? 輸入電壓 4.5V~15V
? 具有自適應充電器功能，自動調節輸出電壓電流
? 支持自適應 5V~15V 充電器
? 支持 PD2.0/3.0、QC2.0/3.0、BC1.2 等多種快充協議
? 適用于2節、3 節、4 節、5 節串聯鋰電池升降壓充電
? 支持 LED充電/滿電/異常狀態指示
? 具有外部 EN 開/關功能
? 300KHz開關頻率
? 支持 0V充電，支持滿電后掉電再充電功能
? 保護：輸入過壓、欠壓、電池過壓、過溫保護

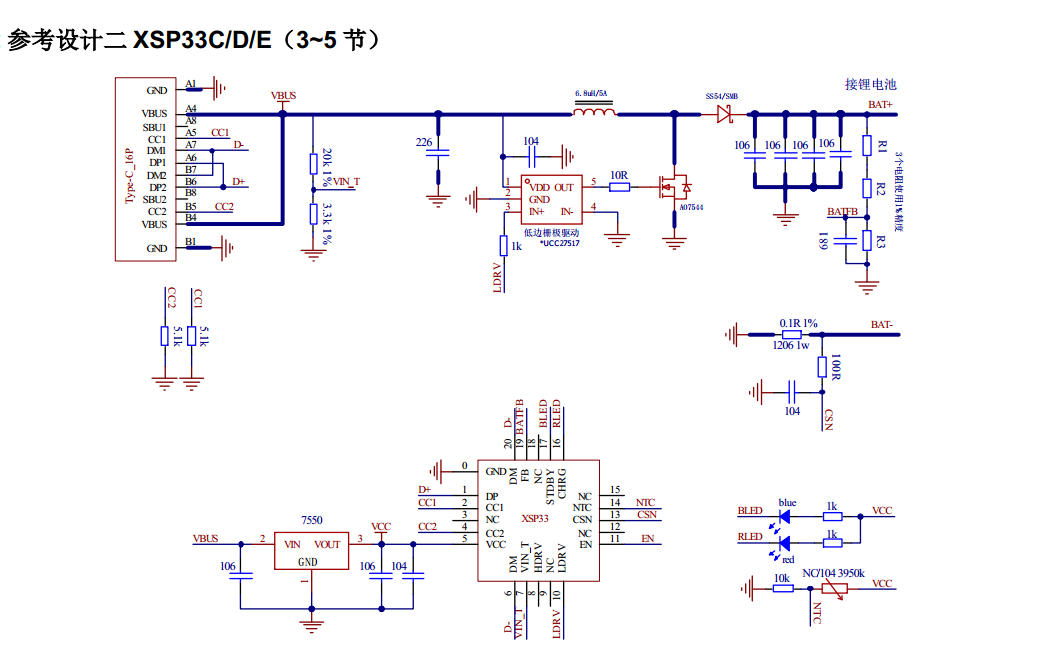

典型應用設計

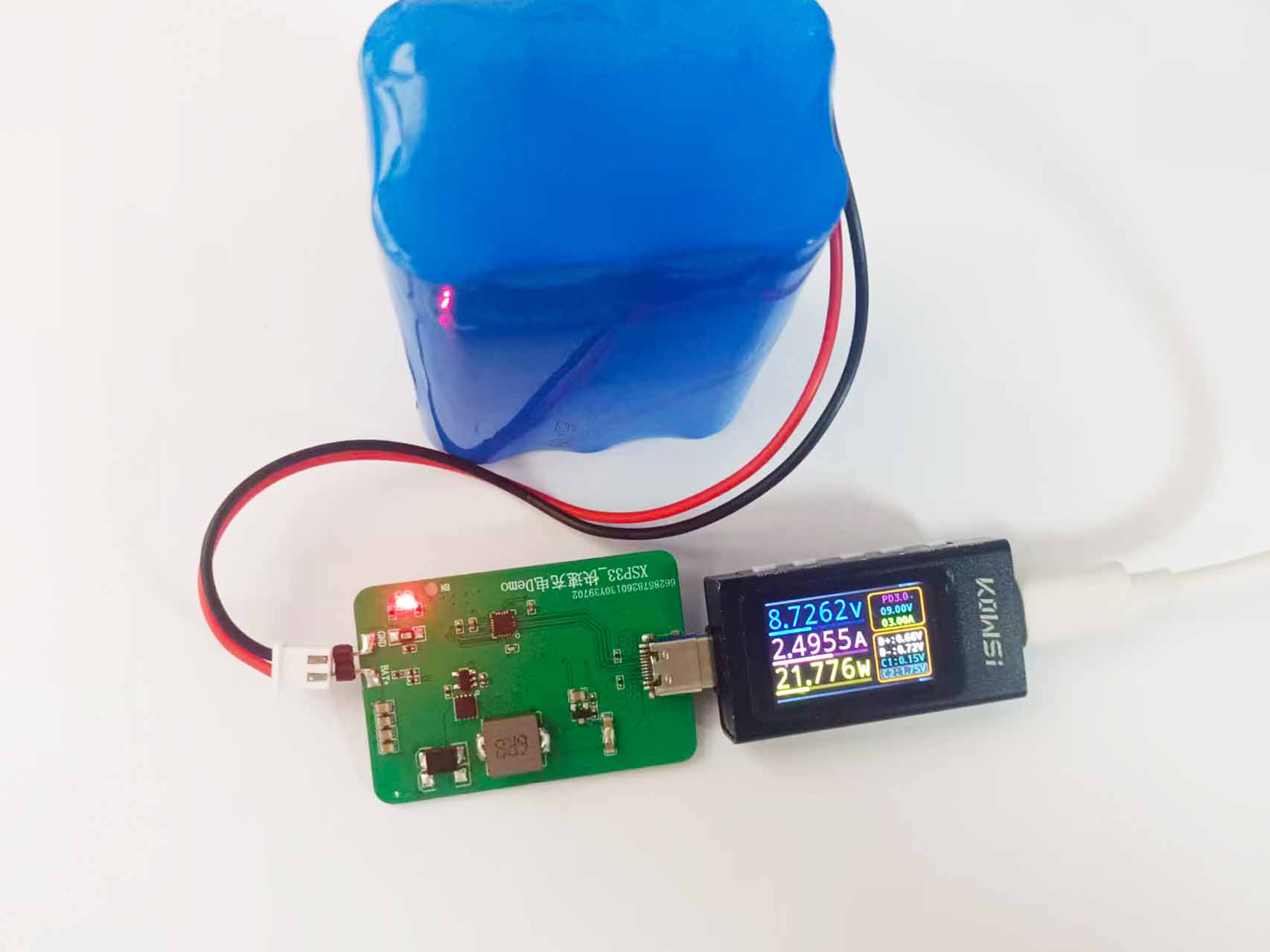

充電時長測試

鋰電池： 3節串聯2500mAh
鋰電池電壓：8.6V
充電器： PD 45W

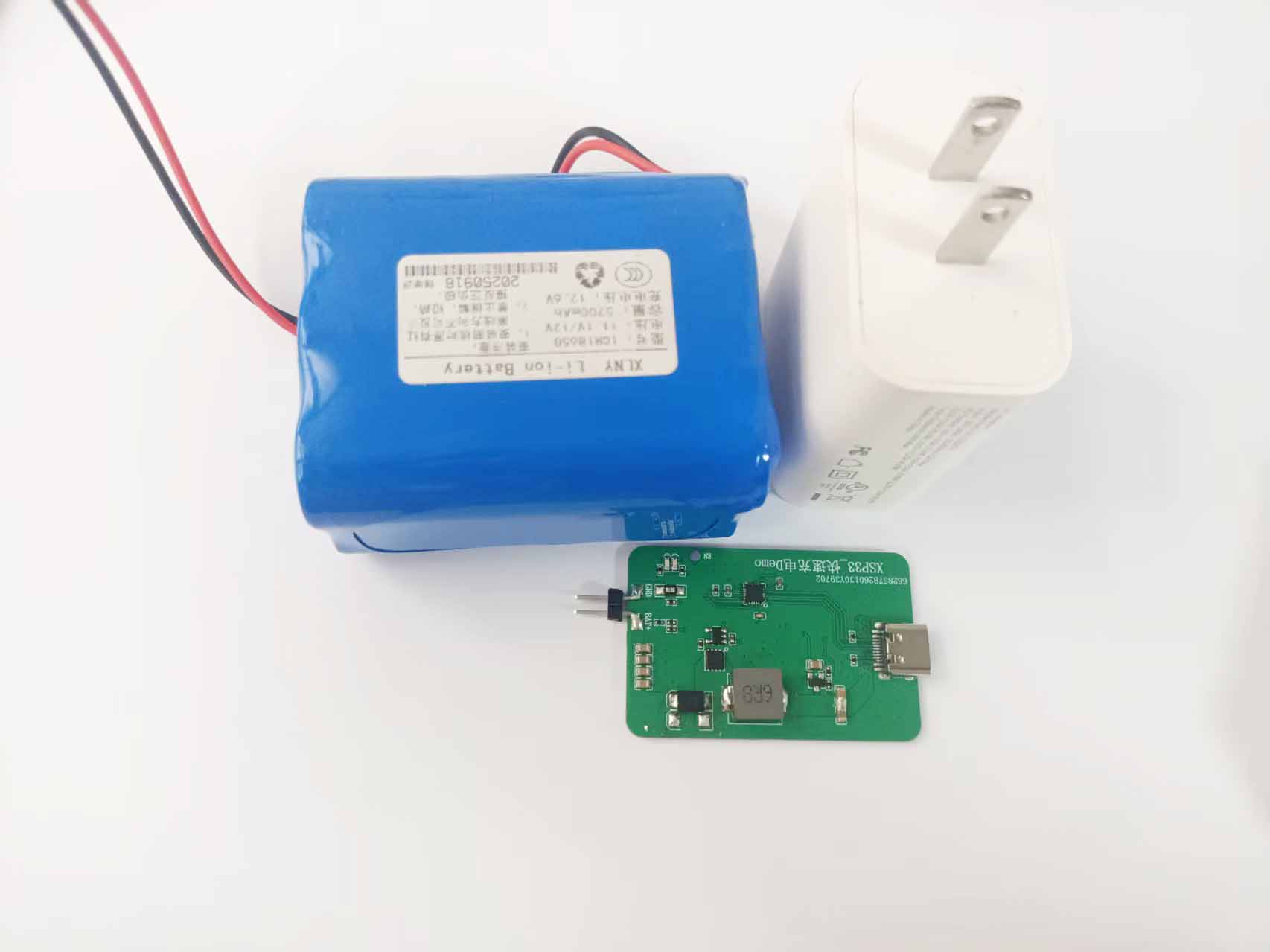

測試板： XSP33C

充電器上電輸入22W左右，充進電池電流最大2A，充滿電總時長1小時45分

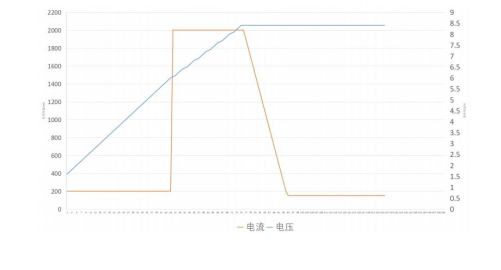

電池涓流、 恒流、 恒壓充電狀態

應用場景

電動工具、筋膜槍、小家電、電池包等
