隨著人工智能（AI）和大模型訓練的爆發式增長，AI服務器的功耗正以前所未有的速度攀升。從NVIDIA H100到B200，單卡功耗已突破1000W，整機柜功率甚至沖向100kW以上。在這場算力與電力的賽跑中，電源轉換效率成為關鍵瓶頸。而超結MOSFET憑借其極低的導通損耗和優異的開關性能，已成為AI服務器高壓直流母線（PFC級）與初級開關（LLC級）的核心器件。

AI服務器電源通常采用兩級架構或三相直接供電：

前級 PFC（功率因數校正）： 將交流輸入（220V AC 或 三相 380V AC）整流升壓，形成穩定的高壓直流母線（通常為 400V DC）。

后級 DC/DC（隔離轉換）： 將400V母線電壓轉換為AI芯片所需的低電壓（如48V或12V），再通過板載VRM降壓至1V以下。

超結MOSFET主要部署在PFC級和DC/DC的初級側（一次側）。

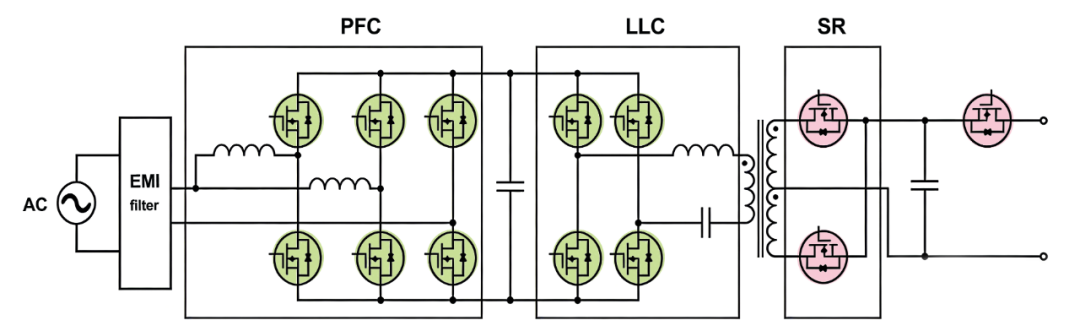

圖：AC/DC電源電路架構

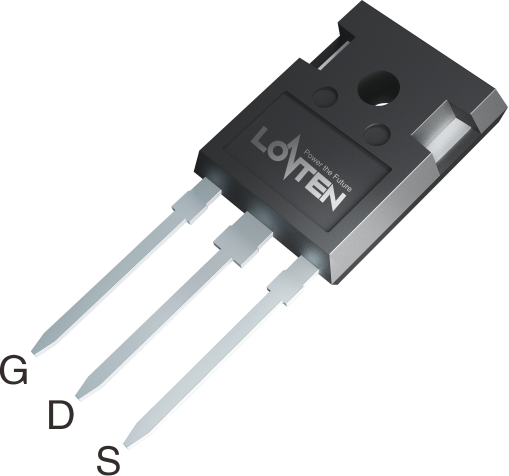

龍騰超結MOSFET三大核心優勢賦能AI算力

龍騰半導體作為國內領先的功率器件供應商，其600V/650V超結MOSFET產品線，能夠覆蓋不同功率等級和應用場景，滿足AI服務器電源的多樣化需求。該系列產品憑借出色的綜合性能，實現了三大核心優勢，精準適配AI服務器電源的嚴苛需求：

極低的導通電阻

采用先進的電荷平衡技術，實現業界領先的 RDS(on)·A 品質因數，有效降低導通損耗，提升電能轉換效率。

優異的開關性能

低柵極電荷（Qg）和低輸出電容（Coss），支持高頻開關，提升功率密度。

強健的體二極管

集成快恢復體二極管（HP&HF系列），滿足LLC等軟開關拓?fù)涞膰?yán)苛要求，確保系統在高速開關下的可靠性與穩定性。

龍騰超結MOSFETAI服務器電源選型方案

針對不同功率段的鈦金級電源模塊，龍騰半導體推出了多款核心適配型號，如：LSB60R063HP、LSB65R070HP、LSB65R041HF、LSB65R031HF、LSB60R031HP、LSB60R022HF等，充分體現了龍騰在超結MOSFET領域深厚的技術積累和對AI服務器市場的精準洞察。

根據行業主流設計，AI服務器電源模塊（PSU）通常采用“PFC + LLC”的經典架構，PFC級可能采用兩相或三相無橋交錯拓?fù)?，LLC級則多為全橋諧振拓?fù)洹?/p>

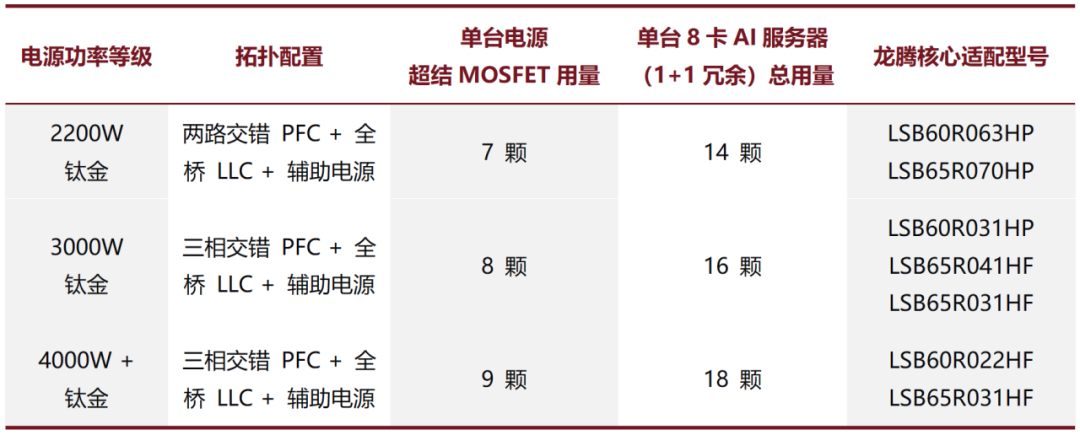

龍騰半導體核心器件選型方案

注： 表中單臺8卡AI服務器采用1+1冗余電源配置（即2個電源模塊），故總用量為單臺電源用量的2倍。實際應用中，高功率服務器常采用N+1冗余（如4個模塊），總用量將成倍增加。

銷售詳情咨詢

如果您對龍騰600V/650V超結MOSFET的選型或應用方案感興趣，歡迎聯系我們獲取樣品和技術支持。
