龍騰半導體650V 99mΩ超結MOSFET重磅發布

龍騰半導體 ? 來源:龍騰半導體 ? 2025-09-26 17:39 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

龍騰半導體最新推出650V/40A/99mΩ超結MOSFET,其內置FRD,適應LLC應用,并適合多管應用,具有更快的開關速度,更低的導通損耗;極低的柵極電荷(Qg),大大提高系統效率和優異的EMI性能。

該產品耐壓為650V,導通電阻僅為99mΩ,使得MOS管在導通狀態下實現更小的功率損耗和更高的效率,同時成本也隨之下降,為客戶提供低成本設計方案。該款產品主要適用于電源、逆變器和其它高壓開關應用等。

產品特點

業界優勢的RDS(on)*A

集成快恢復二極管

出色的高開關速度

增強的dv/dt能力

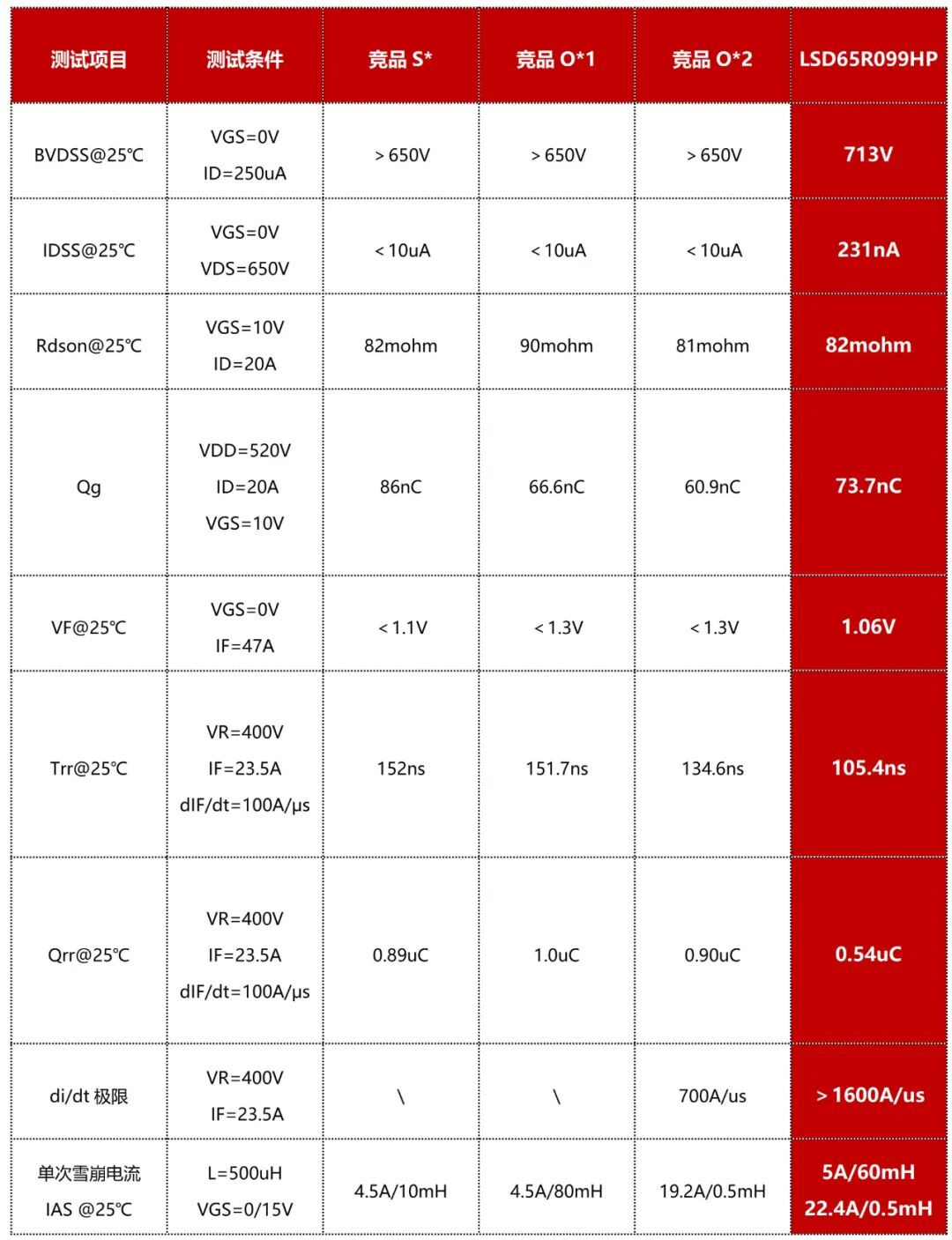

競爭優勢

業界優勢的RDS(on)*A

Qrr反向恢復電荷性能顯著提升

trr反向恢復時間較同類產品明顯縮短


注:數據來源于龍騰實驗室實測

LSD65R099HP采用先進的PT工藝,器件高低溫條件下IDSS漏電較輻照產品低。同時,其Trr和Qrr性能參數優于市面主流產品,顯著提升了產品的可靠性與能效。

應用領域

數據中心

通信電源

電動汽車充電OBC

不間斷電源UPS

工業SMPS
