0 引言

隨著社會生活的發展，人們對現在的印染品的要求也越來越高，特別是布匹與包裝外殼，那么對現代印染工藝的要求也越來越高。隨著工藝的增加，對印染設備是個不小的挑戰，這里面最主要的是大型印染聯合機中多電機的同步控制問題。

在印染設備中，電機的同步控制主要有3方面決定：一是處理器對張力傳感器數據的處理速度，以及電機對張力傳感器的反應速度；二是不同的電機組之間機械性能的差異以及它們產生的實時同時控制問題；三是控制單元與各電機組之間的通信問題，包括速率，抗干擾等。傳統印染聯合機的做法是采用單片機加AD／DA芯片進行數據的處理與執行，也有為了提高數據的處理能力而采用DSP加單片機的做法。隨著現在技術的發展，在研究了基于ARM的CORTEX-M3內核的處理器加CAN總線的分總系統設計方法。

總控制器和單元控制器，采用ST公司推出的基于ARM公司Cortex-M3核的STM32F103芯片嘗試進行新的設計。這種設計在提高系統性能的基礎上降低了成本同時實現了與現有印染設備的對接問題。

1 系統設計

1．1 系統結構設計

根據現有印染行業的印染聯合機的具體情況，主要針對其控制系統進行改進。

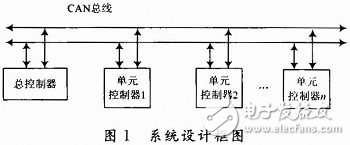

在大型印染聯合機的設計中，主要考慮的是多電機的同步控制問題，需要保證布匹在傳送的過程中要平穩，不能因?yàn)殡姍C(jī)的不同步而造成張力過大從而使布匹過度拉伸，也不能因?yàn)閺埩Φ牟蛔愣斐刹计サ鸟薨?。在大型印染?lián)合機中根據工藝的復雜與簡單，需要同步的電機從8個到40多個不等，采用CAN總線網絡保證了可以根據工藝的不同自主的擴展單元控制器的個數。系統設計框圖如圖1所示。

1．2 系統的組成

系統主要由主控制器，單元控制器，CAN總線網絡，以及變頻器組成。

主控制器是系統的主控單元，主要功能是顯示和控制整個系統狀態的工作狀態，以及設置和調節系統的總要工作參數，如布速，張力傳感器的靈敏度。協調各單元控制的工作狀態。

單元控制器的功能主要是微調張力傳感器的靈敏度，實時監測個張力傳感器的數據，根據各張力傳感器的數據調節輸出電壓從而調節對應電機的工作狀態，同時還要應對突發狀況，例如張力傳感器失靈的處理，以及電機失速的處理。

1．3 單元控制器的具體設計

在設計中我采用的是基于ARM的CORTEX-M3內核的芯片-STM32f103RCT6如圖2所示。它的特點有：STM32F103系列微處理器是首款基于ARMv 7-M體系結構的32位標準RISC(精簡指令集)處理器，提供很高的代碼效率；工作頻率為72MHz，內置高達256KB的FLASH存儲器和48KB的SRAM。

它內部集成了12位的A／D以及雙通道的12位的D／A，還有專門面向工業控制的控制器區域網絡(CAN)，它提供兼容規范2．0A和2．0B(主動)，位速率高達1 Mb／s。它可以接收和發送11位標識符的標準幀，也可以接收和發送29位標識符的擴展幀。具有3個發送郵箱和2個接收FIFO，3級14個可調節的濾波器。

1．4 CAN總線接口設計

因?yàn)镾TM32的CAN總線控制器的邏輯電平均采用LVTTL，所以采用德州儀器公司生產的CAN總線收發器SN65HVD230。SN65HVD230可用于較高干擾環境下。它采用差分接收，具備抗寬范圍的共模干擾、電磁干擾能力。6N137構成的隔離電路，這樣就可以很好地實現CAN總線上各節點的電氣隔離。增加隔離電路雖然增加了節點的復雜性，但它卻提高了節點的穩定性和安全性。此外，為避免信號反射，導致通信的可靠性與抗干擾能力下降，甚至無法通信，因此，在CAN總線的兩端需要加有2個120Ω的總線阻抗匹配電阻。CAN接口設計如圖3所示。

2 系統工作原理

系統的工作原理主要包括4部分：系統的工作前的調節，系統的啟動，工作中的時時同步調節以及對故障的處理。

(1)在系統工作前，因?yàn)橛∪驹O(shè)備的各電機單元機械部分屬性不可能都相同，所以要在傳送布匹前調節各個部分的運轉同步系數Li使其沒有負載時線速度一樣。在這里一般設置第1個單元控制器的第1個電機單元為主令單元，其他的為從動單元。需要調節個從動電機單元的運轉速度與主動單元的線速度一致。這個系數Li設置后就在以后的運行中固定下來。

(2)系統的啟動是由主控制器先向各單元控制器發出控制命令，包括設置布速V，以及達到布速v的上升時間間隔，然后主控制器給出總的啟動命令，單元控制器根據主控制器的命令設置對應的8路信號輸出，從而控制各電機單元按照預先的設置的上升時間間隔運轉至設定的轉速。

(3)系統工作中的調節，根據印染聯合機的實際工作中，當當電機轉速增加時，會改變張力傳感器的測量數據。根據公式：
Vout=V0Li+KiFi (1)

式中：Vout為D／A轉化的輸出電壓；Li為系統啟動前設置的運轉同步系數；V0為主動電機單元的D／A輸出電壓；Fi為張力傳感器的輸出；Ki為VOUT輸出對張力傳感器輸出反饋Fi的靈敏性。通過輸出反饋Fi，在電機的控制端組成了一個小的閉環系統。張力傳感器示意圖如圖4所示。

張力傳感器反饋調節同步的基本原理：在正常狀態，傳感器的觸點停在中間狀態，這是傳感器的輸出電壓為零，當電機轉速加快，造成布匹的張力變大時，會造成張力傳感器的觸點向下移動，這是傳感器的輸出會變?yōu)樨?fù)值，這是根據式(1)，Vout的值會減小，也就減慢了相應電機的轉速。這樣就可以達到同步的目的。
(4)對故障的處理：在實際的工業生產過程中，不能絕對保證系統會毫無故障的運行，根據以往的印染聯合機的生產經驗，張力傳感器是里面可能會出故障部分，所以根據實際情況，在設計了張力傳感器的共享機制，以及電機輸出通道的自由配置功能，如果張力傳感器Fi不能夠正常工作，也就是說它所對應輸出(Vout)，沒有輸出調節功能。這時單元控制器會把他相鄰的電機控制電壓(Vout)i-1輸出到(Vout)i。
