時鐘是SOC或塊級設計最重要的組成部分之一，在設計概念構思/規劃階段中，需要很好地定義和理解時鐘的架構。單個SOC擁有各類模塊，如內核、閃存、存儲器和外設，這些模塊需要在不同頻率下運行。它們的最大運行速率可能受到所使用的實現技術、實施架構、功率目標、以及IP訪問時間等因素的限制。時鐘分頻器電路是必不可少的，它可以從主鎖相環（PLL）/振蕩器時鐘，或任何系統時鐘中產生分頻時鐘，并將不同的分頻時鐘饋送到不同的器件模塊。由于時鐘也可以被應用驅動，時鐘分頻器必須是可配置的。需要可配置性的原因有很多，包括：

* 以較低的頻率運行系統時鐘，從而減少動態功耗。

* 以高于或低于處理器的頻率運行外設的狀態機。

* 設置發送/接收外設幀的波特率。

本文闡述了目前SOC中各種可配置時鐘分頻器邏輯的實施方案，強調了各自的問題、優勢及局限性?？膳渲梅诸l有各種實施方案，但是數字化設計行業中最簡單且最經常使用的實施方案包括：

* 紋波分頻器

* 具有50％占空比的基于Div解碼的2N倍分頻器

* 不具有50％占空比的基于時鐘門控使能技術的整數分頻器

* 具有整數分頻和50％占空比的基于多路選擇器的分頻器。

紋波分頻器

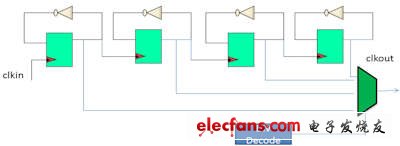

圖1：可配置紋波分頻器的電路示意圖。

紋波分頻器是傳統的分頻器，由于它們在安裝和保持時間上有嚴格的要求，目前的SoC設計中通常避免使用這種分頻器。

優勢：

* RTL復雜性最小

* 生成的分頻時鐘占空比為50％。

局限性：

* 時鐘時延隨著更高版本分頻時鐘的應用而增加（時鐘上升沿的延遲大小排列為DIV16》 DIV8》 DIV4》 DIV2》 DIV1。）

如果啟動時鐘和捕獲時鐘從帶不同分頻因子的不同分頻器產生，這個缺陷可能導致更大的路徑不一致。

例如，設想一個帶兩個紋波分頻器的簡單時鐘架構（見下圖），其中一個用于為內核提供時鐘，另一個用于為閃存提供時鐘。兩個時鐘之間的比例必須是4:1。這會導致設計本身有意想不到的偏差。

圖2：可配置時鐘示例。

閃存時延–平臺時延= 2個觸發器的CK-Q延遲

* 即使有時鐘樹平衡，也要確保強大的時序簽收功能，這對于設計進入投產階段非常重要。STA工程師需要在四個不同觸發器的輸出上定義時鐘，因為每個觸發器都在生成具有不同時延的時鐘。這增加了人工工作，需要在設計中人工定義并檢查所有可能生成的時鐘。

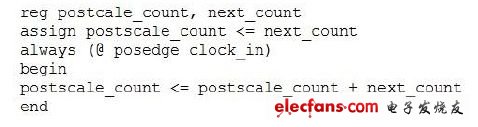

基本RTL如下所示：

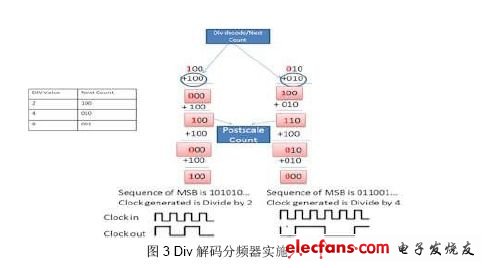

圖3：Div解碼分頻器實施。

在需要分頻的輸入時鐘的每個上升沿上都更新一次postscale_count寄存器的值。分頻時鐘可以從postscale_count寄存器的MSB中產生。下一個計數寄存器的值取決于分頻因子。

優勢：

* 這類分頻器擁有最簡單的RTL。

* 它們產生的輸出時鐘占空比為50％，且不會像紋波分頻器一樣導致固有偏移，因為分頻時鐘總產生于一個點。

局限性：

* 這類分頻器僅限于2N倍分頻。
