零延遲時鐘驅動器 - 正確理解時鐘器件的抖動性能

　　3.2 零延遲時鐘驅動器

　　零延遲時鐘驅動器主要應用在集中定時并行通信系統或基于CPU 系統的并行總線通信中，如給DDR等供時鐘，要求輸入和輸出時鐘的相位同步，采用內部集成PLL 的方法實現零延遲功能，此時器件輸出的抖動性能主要由器件本身決定。對于此類器件的應用場景，必須要滿足并行數據通信的建立時間和保持時間規格，因此對時鐘驅動器表征抖動常用的指標是相鄰周期間抖動和周期抖動，下面是CDCU2A877 器件的抖動規格，其中，考慮DDR 存儲器需要上、下邊沿采樣，故在JEDEC 標準里對DDR 器件的半周期抖動也做了約束。

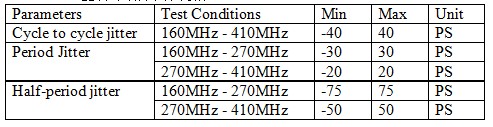

　　表1 CDCU2A877 器件手冊抖動規格

　　4 鎖相環時鐘器件

　　隨著半導體制造工藝的迅速發展，模擬半導體行業演進到130nm或65nm 節點時，意味模擬器件的集成度可以越來越高。目前，單芯片集成鎖相環時鐘IC 芯片，可以實現多鎖相環集成、多VCO 集成以及時鐘分布電路于一體，時鐘器件種類繁多，同時有些器件即可作為時鐘合成器應用，也可用作抖動濾除功能實現高性能時鐘輸出。

　　4.1 時鐘合成器（CSU）

　　也稱為時鐘倍頻器（CMU），對輸入信號進行倍頻以產生各種不同頻率的輸出，若參考時鐘為本地振蕩器或內部集成時，也稱為時鐘發生器（Clock Generator）。根據應用場景的不同，目前集成IC 內部壓控振蕩器通常采用采用環形振蕩器和LC 振蕩器。環形振蕩器的調諧范圍更寬、功耗更低，而且芯片面交更小等，被大量應用在對集成度要求較高的應用場景，而LC 振蕩器具有品質因數Q 值高的優勢，噪聲性能較環形振蕩器好，被廣泛引用于對抖動指標有較高要求的通信、醫療等領域。

　　當時鐘器件作為時鐘合成器應用時，環路帶寬通常是在100KHz~400KHz 左右，根據具體應用場景，如輸入頻率和輸出頻率不同，環路帶寬和相位余量可有差異。因此，時鐘合成器輸出抖動主要由參考時鐘噪聲分布和本地振蕩器的噪聲分布共同決定。作為一顆在消費類終端產品應用的時鐘合成器件，CDCE706 的輸出相位噪聲如圖8 所示，均值抖動為1.8ps@10KHz~5MHz，可滿足大多數消費類產品的應用需求。

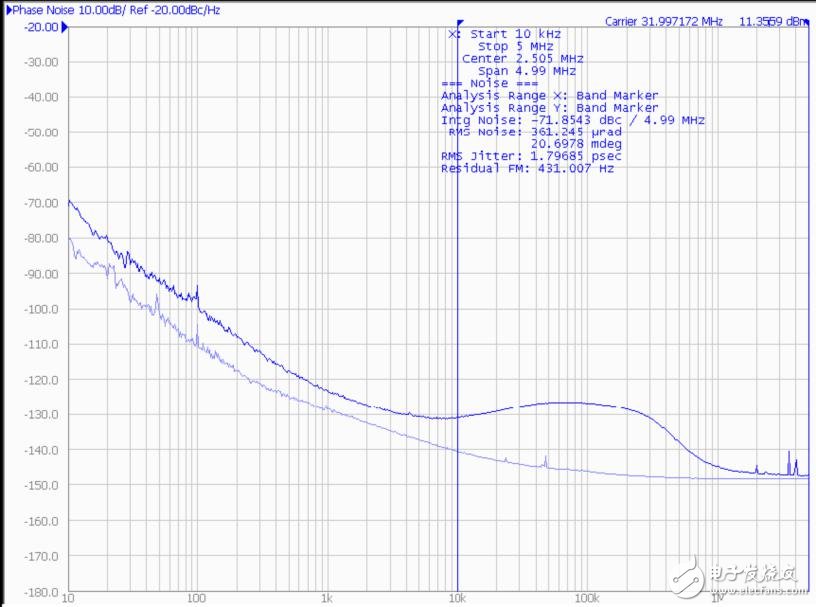

　　圖10 CDCE706 時鐘合成器的輸出抖動性能

　　在數據通信系統中，往往需要高抖動性能的時鐘發生器，如均值抖動指標Jrms 《 1ps@（12KHz ~20MHz），此時可采用高性能時鐘合成器。由于集成IC 芯片內部的壓控振蕩器長期穩定性較差，相應的近端噪聲比基于晶體的振蕩器抖動性能要差，因此時鐘合成器的參考輸入信號可選擇來自晶振或壓控晶體振蕩器等具有較干凈近端噪聲的信號源，經內部高頻鎖相環電路實現頻率倍頻和頻率轉換功能，如德州儀器推出的高性能集成IC 鎖相環芯片CDCM6208、LMK03806 等，圖11 是CDCM6208 作為時鐘合成器時一個典型的輸出相位噪聲（輸入來自25MHz 晶體XTAL），圖12 是LMK03806 典型的輸出相位噪聲，兩者都是目前抖動性能指標最優秀的頻率合成器之一。

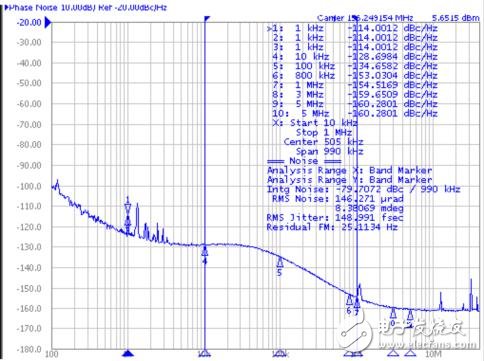

　　圖11 CDCM6208 輸出相位噪聲（時鐘合成器模式）

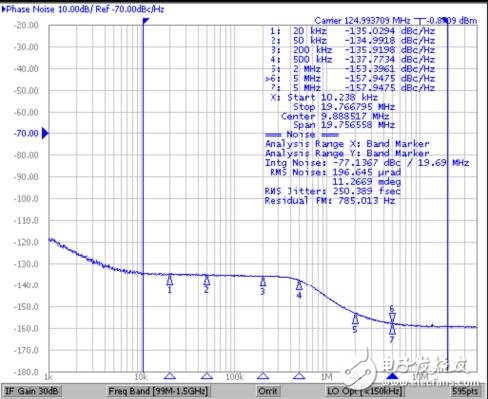

　　圖12 LMK03806 輸出相位噪聲

　　4.2 抖動濾除器件（Jitter Cleaner）

　　當輸入噪聲較大時，無法滿足系統時鐘的設計規格，此時可以采用抖動濾除器件對輸入時鐘信號進行噪聲濾除，實現時鐘同步的基礎上輸出低抖動的時鐘信號，以滿足系統抖動的應用要求。根據前面對鎖相環噪聲特性分析，抖動濾除器為了實現對輸入時鐘噪聲的濾除功能，必須要用較窄的環路帶寬，如幾十Hz 到幾百Hz。

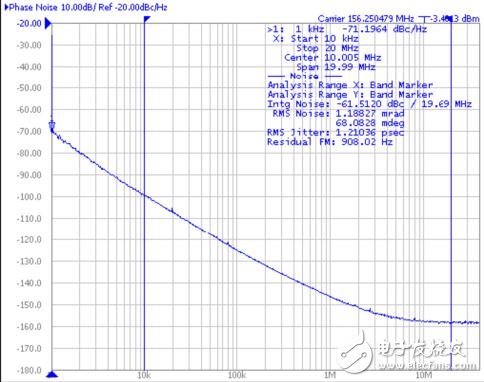

　　對于抖動濾除器件，多數應用場景是借助本地高性能的壓控振蕩器，如VCXO、OCXO 等，可以把參考時鐘輸入的噪聲濾除干凈，鎖相環輸出優越于參考時鐘抖動性能的時鐘信號，如德州儀器的CDCE72010、CDCM7005、LMK02000 系列的產品器件，圖13 是CDCE72010 的一個典型相位噪聲圖。另外，一些集成鎖相環和高性能VCO 的時鐘器件，如前面提到的CDCM6208、LMK03806 等，也可以實現抖動濾除的功能，圖14 是CDCM6208 作為抖動濾除功能應用時輸出時鐘的相位噪聲特性，可以看到其均值抖動大概在1.2ps@（10KHz ~ 20MHz），該測試用例所用到CDCM6208 的環路帶寬為60Hz。
