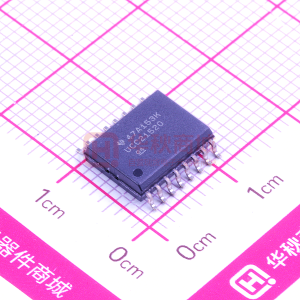

      UCC21520 4A/6A、5.7 kVrms 雙通道隔離式柵極驅動器

      數據：

      描述

      UCC21520和UCC21520A是隔離式雙通道柵極驅動器，具有4A峰值拉電流和6A峰值灌電流。該器件設計用于驅動高達5MHz的功率MOSFET，IGBT和SiC MOSFET，具有一流的傳播延遲和脈寬失真度。

      輸入側通過一個5.7 kV RMS 增強型隔離柵與兩個輸出驅動器隔離，共模瞬態抗擾度（CMTI）的最小值為100V /ns。兩個二次側驅動器之間采用內部功能隔離，支持高達1500 V DC 的工作電壓。

      每個驅動器可配置為兩個低側驅動器，兩個高側驅動器或一個死區時間（DT）可編程的半橋驅動器。禁用引腳在設為高電平時可同時關斷兩個輸出，在懸空或接地時允許器件正常運行。作為一種故障安全機制，一次側邏輯故障會強制兩個輸出為低電平。

      每個器件支持高達25V的VDD電源電壓.3V至18V的寬輸入VCCI范圍使得該驅動器適用于連接數字和模擬控制器。所有電源電壓引腳均具有欠壓閉鎖（UVLO）保護。

      憑借上述所有高級特性，UCC21520和UCC21520A能夠滿足各類電源應用中對于高效率，高電源密度和穩健性的需求。

      特性

      • 通用：雙路低側，雙路高側或半橋驅動器
      • 工作溫度范圍：-40° C至+ 125°C
      • 開關參數：
        • 19ns典型傳播延遲
        • 10ns最小脈沖寬度
        • 5ns最大延遲匹配度< /li>
        • 5ns最大脈寬失真度
      • 共模瞬態抗擾度（CMTI）大于100 V /ns
      • 浪涌抗擾度高達12.8kV
      • 隔離柵壽命＆gt; 40年
      • 4A峰值拉電流，6A峰值灌電流輸出
      • TTL和CMOS兼容輸入
      • 3V至18V輸入VCCI范圍，可連接數字和模擬控制器
      • 高達25V的VDD輸出驅動電源
        • 5V和8V VDD UVLO選項
      • 可通過編程的重疊和死區時間
      • 抑制短于5ns的輸入脈沖和瞬態噪聲
      • 可針對電源排序快速禁用
      • 符合行業標準的寬體SOIC-16（ DW）封裝
      • 安全相關認證：
        • 8000V PK 增強型隔離，符合DIN V VDE V 0884-11：2017-01標準
        • 符合UL 1577標準且長達1分鐘的5.7kV RMS 隔離
        • 獲得CSA認證，符合IEC 60950-1，IEC62368-1，IEC 61010-1和IEC 60601-1終端設備標準
        • 獲得GB4943.1-2011 CQC認證

      所有商標均為他們各自的主人。

      參數 與其它產品相比?隔離式柵極驅動器

      ?
      Isolation Rating (Vrms)
      DIN V VDE V 0884-10 Transient Overvoltage Rating (Vpk)
      DIN V VDE V 0884-10 Working Voltage (Vpk)
      Number of Channels (#)
      Power Switch
      Enable/Disable Function
      Output VCC/VDD (Max) (V)
      Output VCC/VDD (Min) (V)
      Input VCC (Min) (V)
      Input VCC (Max) (V)
      Peak Output Current (A)
      Prop Delay (ns)
      Prop Delay (Max) (ns)
      Operating Temperature Range (C)
      Package Group
      UCC21520 UCC21520A UCC20225 UCC21220 UCC21222 UCC21222-Q1 UCC21225A UCC21520-Q1
      5700 ? ? 5700 ? ? 2500 ? ? 3000 ? ? 3000 ? ? 3000 ? ? 2500 ? ? 5700 ? ?
      8000 ? ? 8000 ? ? 3535 ? ? 4242 ? ? 4242 ? ? 4242 ? ? 3535 ? ? 8000 ? ?
      2121 ? ? 2121 ? ? 792 ? ? 990 ? ? 990 ? ? 990 ? ? 792 ? ? 2121 ? ?
      2 ? ? 2 ? ? 2 ? ? 2 ? ? 2 ? ? 2 ? ? 2 ? ? 2 ? ?
      MOSFET
      IGBT ? ?      		 MOSFET ? ? MOSFET
      GaNFET ? ?      		 MOSFET
      IGBT
      GaNFET ? ?      		 MOSFET
      IGBT
      GaNFET ? ?      		 MOSFET
      IGBT
      GaNFET ? ?      		 MOSFET
      GaNFET ? ?      		 MOSFET
      IGBT ? ?
      Disable ? ? Disable ? ? Disable ? ? DISABLE ? ? DISABLE ? ? Disable ? ? Disable ? ? Disable ? ?
      25 ? ? 25 ? ? 25 ? ? 18 ? ? 18 ? ? 18 ? ? 25 ? ? 25 ? ?
      9.2 ? ? 6.5 ? ? 9.2 ? ? 9.2 ? ? 9.2 ? ? 9.2 ? ? 6.5 ? ? 9.2 ? ?
      3 ? ? 3 ? ? 3 ? ? 3 ? ? 3 ? ? 3 ? ? 3 ? ? 3 ? ?
      18 ? ? 18 ? ? 18 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ? 18 ? ? 18 ? ?
      6 ? ? 6 ? ? 6 ? ? 6 ? ? 6 ? ? 6 ? ? 6 ? ? 6 ? ?
      19 ? ? 19 ? ? 19 ? ? 28 ? ? 28 ? ? 25 ? ? 19 ? ? 19 ? ?
      30 ? ? 30 ? ? 30 ? ? 40 ? ? 40 ? ? 40 ? ? 30 ? ? 30 ? ?
      -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ?
      SOIC ? ? SOIC ? ? VLGA ? ? SOIC ? ? SOIC ? ? SOIC ? ? VLGA ? ? SOIC ? ?

      方框圖 (1)

      技術文檔

      數據手冊（1）
