描述

DRV110A-Q1器件是用于電磁閥的PWM電流控制器。該器件旨在通過良好受控的波形來調節電流，從而減少功率損耗電磁閥電流快速斜升，可確保正常打開閥門或繼電器最初上升后，電磁閥電流將保持峰值以確保正常運行;此后，電流降至較低的保持水平，以避免過熱問題并減少功率損耗。

使用外部電容器設置峰值電流持續時間?？墒褂猛獠侩娮杵鲉为?dú)設置電流斜坡的峰值和保持水平以及PWM頻率。如果相應參數的默認值適用于該應用，甚至無需使用外部設置電阻器。

DRV110A-Q1具有內部齊納二極管，可將輸入電壓限制到V _ZENER （適用于需要較高電源電壓的應用）。借助內部齊納二極管，DRV110A-Q1可通過整流器和限流電阻器由120V和230V交流電源供電。也可通過此方式調節高直流電壓（如48V）。

特性

• 符合面向汽車應用的AEC-Q100標準：
  • 器件溫度等級1：-40°C至+ 125° C，T _A
• 適合高壓工作的電源引腳內部齊納二極管
  • 借助整流器和R _S 電阻器由120V和230V交流電源供電
  • 借助R _S 電阻器由24V，48V及更高交流電源供電
• 驅動具有PWM的外部MOSFET以控制電磁閥電流
  • 用于調節電磁閥電流的外部感應電阻器
• 電磁閥電流快速斜升以確保激活
• 在保持模式下，減少電磁閥電流以降低功耗和熱耗散
• 可在外部設置斜坡峰值電流，峰值電流持續時間，維持電流和PWM時鐘頻率。還可將這些參數設置為標稱值，而無需使用外部組件。
• 保護
  • 熱關斷
  < li>欠壓鎖定（UVLO）
• 可選狀態輸出
• 14引腳TSSOP封裝

所有商標均為其各自所有者的財產。

參數 與其它產品相比?螺線管驅動器

? Vs (Min) (V) Vs (Max) (V) Peak output current (A) Operating temperature range (C) Package Group Package size: mm2:W x L (PKG) ? DRV110A-Q1 DRV120 6 ? ? 6 ? ? 15 ? ? 26 ? ? ? 0.25 ? ? -40 to 125 ? ? -40 to 105 ? ? TSSOP | 14 ? ? TSSOP | 14
TSSOP | 8 ? ? 14TSSOP: 32 mm2: 6.4 x 5 (TSSOP | 14) ? ? 8TSSOP: 19 mm2: 6.4 x 3 (TSSOP | 8)
14TSSOP: 32 mm2: 6.4 x 5 (TSSOP | 14) ? ?

方框圖

•

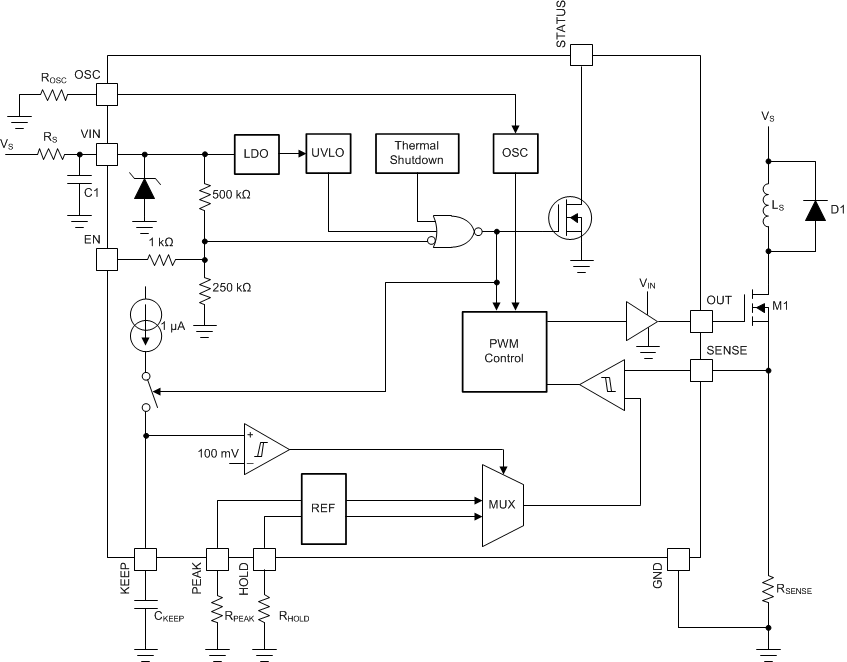

  DRV110A-Q1 - 功能方框圖
