優勢和特點

• 模擬輸入/輸出 - 更多信息請參考數據手冊。
• 微控制器
  16位/32位RISC架構、ARM7TDMI內核
  JTAG端口支持代碼下載和調試
  多時鐘選項
• 存儲器
  32 kB (16 kB × 16) Flash/EE 存儲器
  4 kB (1 kB × 32) SRAM
• 工具
  在線下載、基于JTAG的調試
  低成本QuickStart開發系統

• 通信接口
• SPI 接口(5 Mbps)
  4字節Rx 和 Tx FIFOs
• UART 串行I/O 和I²C （主/從）
• 欲了解更多信息，請參考數據手冊

產品詳情

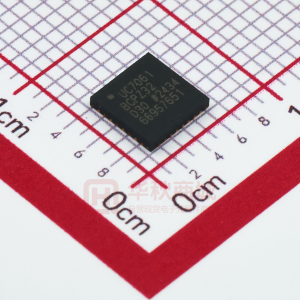

ADuC7060/ADuC7061均為完全集成的8 kSPS、24位數據采集系統，在單芯片上集成高性能多通道Σ-Δ型模數轉換器(ADC)、16位/32位ARM7TDMI? MCU和Flash/EE存儲器。

ADC包括一個5通道主ADC和一個最多8通道輔助ADC，可在單端或差分輸入模式下工作。片上提供一個單通道緩沖電壓輸出DAC，通過編程可將DAC輸出范圍設置為兩種電壓范圍之一。

這些器件通過一個片內振蕩器和鎖相環(PLL)產生最高達10.24 MHz的內部高頻時鐘信號。微控制器內核為ARM7TDMI，它是一個16位/32位RISC機器，峰值性能最高可達10 MIPS。片內集成有4 KB SRAM和32 KB非易失性Flash/EE存儲器。ARM7TDMI內核將所有存儲器和寄存器視為一個線性陣列。

ADuC7060/ADuC7061包含4個定時器。定時器1是喚醒定時器，能將器件從省電模式喚醒；定時器2可以配置為看門狗定時器。另外還提供一個具有6個輸出通道的16位PWM。

ADuC7060/ADuC7061內置一個高級中斷控制器。該矢量中斷控制器(VIC)可以為每個中斷分配一個優先級。它還支持嵌套中斷，每個IRQ和FIQ最多允許8級嵌套。如果將IRQ和FIQ中斷源合并，則可以支持總計16級嵌套中斷。片內出廠固件支持通過UART串行接口端口進行在線連續下載，并且支持通過JTAG接口進行非介入仿真。

這些器件的電源電壓為2.375 V至2.625 V，工作溫度范圍為?40°C至+125°C工業溫度范圍。

應用

• 工業自動化和過程控制
• 智能精密檢測系統，4 mA至20 mA環路智能傳感器

方框圖
