優勢和特點

• 可指示累積的電池充電和放電電量
• SMBus/I²C 接口
• 集成 50mΩ 高端檢測電阻器
• ±1A 檢測電流范圍
• 高準確度模擬積分
• ADC 負責測量電池電壓和溫度
• 集成化溫度傳感器
• 1% 電壓和充電準確度
• 可配置報警輸出/充電完成輸入
• 2.7V 至 5.5V 工作范圍
• 靜態電流小于 100μA

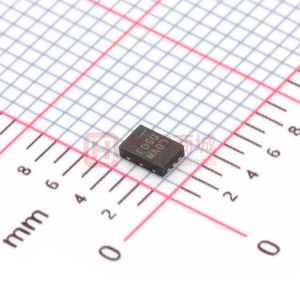

• 小外形 6 引腳 2mm x 3mm DFN 封裝

產品詳情

LTC^?2942-1 可測量手持式 PC 和便攜式產品應用中的電池充電狀態、電池電壓和芯片溫度。其工作范圍非常適合于單節鋰離子電池。一個精準的庫侖計量器負責對流經位于電池正端子和負載或充電器之間的一個檢測電阻器的電流進行積分運算。電池電壓和片內溫度利用一個內部 14 位無延遲增量累加 (No Latency ΔΣ^?) ADC 來測量。所測量的三種物理參數值 (電荷、電壓和溫度) 被存儲于可通過板上 SMBus/I²C 接口進行存取的內部寄存器中。
LTC2942-1 具有針對所有三種測量物理量的可編程高門限和低門限。如果超過了某個編程門限，則該器件將采用 SMBus 報警協議或通過在內部狀態寄存器中設定一個標記來傳送一個報警信號。

應用

• 低功率手持式產品
• 蜂窩電話
• MP3 播放器
• 照相機
• GPS

方框圖
