描述

HCPL-3140 / HCPL-0314系列柵極驅動器光電耦合器由一個GaAsP LED組成，該LED光耦合到具有功率輸出級的集成電路。這些光耦合器非常適合驅動用于電機控制逆變器應用的功率IGBT和MOSFET。輸出級的寬工作電壓范圍提供門控器件所需的驅動電壓。該光耦合器提供的電壓和電流使其非常適合直接驅動中小功率IGBT。對于額定值較高的IGBT，可以使用HCPL-3150（0.5 A）或HCPL-3120（2.0 A）光電耦合器。

<！ - 會話數據 - >

功能

• 0.4最小峰值輸出電流
• 高速響應：
  0.7 us最大傳播延遲溫度范圍
• 超高CMR：最小10 kV / us Vcm = 1 kV
• 可自提供電電流：
  最大3mA
• 寬工作溫度范圍：-40 ^o C <100 ^o C
• 寬Vcc工作范圍：
  溫度范圍為10 V至30 V.范圍

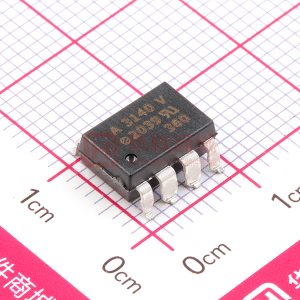

• 提供DIP8和SO8封裝
• 安全認證：

UL認證，3750 Vrms 1分鐘。
CSA認證 IEC / EN / DIN EN 60747-5-2認證Viorm = 630 Vpeak（HCPL-3140）

• 可選項有：

無選項=標準DIP封裝，每管50個
300 =鷗翼式表面貼裝選件，每管50個
500 =卷帶包裝選件
060 = IEC / EN / DIN EN60747-5-2，VIORM = 630 VPEAK XXXE =無鉛選項

應用

• 隔離式IGBT /功率MOSFET柵極驅動器
• 交流和無刷直流電機驅動器
• 家用電器逆變器
• 工業逆變器
• 開關電源（SMPS）
