該器件是一款單通道智能高側開關，旨在與 12V 汽車系統配合使用。該設備集成了強大的保護和診斷功能，即使在短路等有害事件中也能確保輸出端口保護。該器件通過可靠的電流限制來防止故障，根據器件型號的不同，該限流電流有 80 A 和 20 A 兩種電流，并且可以配置為通過立即關閉開關或調節設定點的輸出電流來對過流事件做出反應。高電流限制選項允許在需要大瞬態電流的負載中使用，而低電流限制選項為不需要高峰值電流的負載提供更好的保護。
*附件：tps1ha08-q1.pdf

它還提供高精度模擬電流檢測，可在驅動不同的負載曲線時改進診斷。通過向系統 MCU 報告負載電流、器件溫度和電源電壓，該器件可實現預測性維護和負載診斷，從而延長系統使用壽命。

它采用小型 16 引腳 HTSSOP 封裝，可減少 PCB 占用空間。

特性

• 具有 8mΩ R 的單通道智能高側開關 上 （噸 J = 25°C）
• 適用于汽車應用：
  • 符合 AEC Q-100 標準
  • 器件溫度等級 1：-40°C 至 +125°C 環境工作溫度范圍
  • 可承受 40V 負載突降
• 功能安全能力
  • 提供有助于功能安全系統設計的文檔
• 通過可選的電流限制提高可靠性
  • 電流限制設定點為 20 A 或 80 A
  • 電流鉗位或瞬時關斷的過流響應
• 強大的集成輸出保護：
  • 集成熱保護
  • 對地和電池短路保護
  • 電池反向期間自動接通
  • 如果發生電池和接地丟失，則自動關閉
  • 集成輸出鉗位，用于對感性負載進行消磁
  • 可配置的故障處理
• 模擬感應輸出可配置為精確測量：
  • 負載電流
  • 電源電壓
  • 設備溫度
• 將 FLT 指示返回給 MCU
  • 檢測開路負載和電池短路

參數

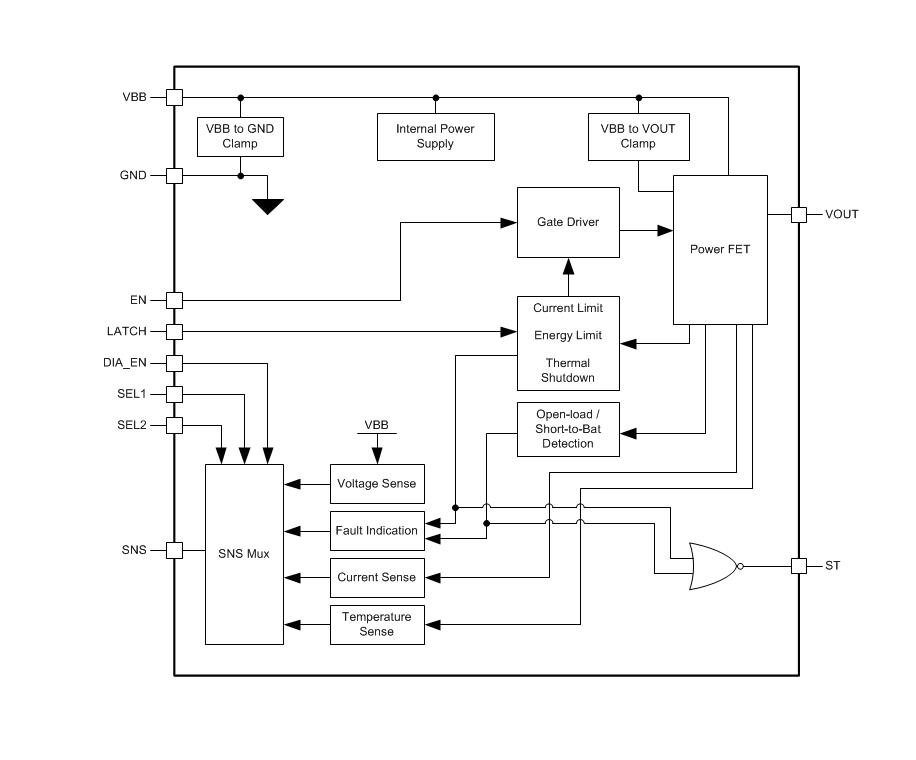

方框圖

1. 產品概述

• ?產品名稱?：TPS1HA08-Q1
• ?類型?：40V, 8mΩ單通道智能高邊開關
• ?應用?：適用于汽車電子應用，具備AEC-Q100認證

2. 主要特性

• ?低導通電阻?：8mΩ（TJ = 25°C）
• ?高電壓負載能力?：可承受40V負載瞬態
• ?功能安全?：支持功能安全系統設計
• ?電流限制?：多種電流限制選項，支持可選的過流保護
• ?診斷功能?：包括開路檢測、短路到電池檢測等
• ?熱關斷?：防止過熱損壞
• ?反向電池保護?：自動啟用以防止MOSFET體二極管功耗

3. 封裝與尺寸

• ?封裝類型?：HTSSOP (16)
• ?封裝尺寸?：5.00mm × 4.40mm

4. 功能描述

• ?電流限制?：支持立即關斷或鉗位電流至限制值
• ?看門狗功能?：通過PWM信號控制使能引腳，防止持續使能導致過熱
• ?溫度與電壓感測?：支持負載電流、電源電壓和設備溫度的感測
• ?故障指示?：通過SNS和ST引腳提供故障指示
• ?啟用延遲?：支持啟用后的延遲，避免啟動時的涌入電流

5. 應用信息

• ?典型應用?：用于驅動電阻性加熱器負載，如座椅加熱器
• ?設計考慮?：包括熱設計、診斷電阻選擇、感測電阻計算等

6. 電源供應建議

• ?工作電壓范圍?：8V至18V，可承受電壓瞬態
• ?旁路電容?：推薦在輸入端使用旁路電容以穩定電壓

7. 布局指南

• ?走線建議?：高電流路徑應使用厚銅走線，減少電阻損耗
• ?電容放置?：旁路電容應靠近電源和地引腳
• ?熱設計?：考慮散熱路徑，確保最大結溫不超過150°C

8. 文檔與支持

• ?相關文檔?：提供了數據手冊、應用報告、工具和軟件支持
• ?社區資源?：提供TI E2E在線社區鏈接，供工程師交流
