TPS27S100x 是一款單通道、完全受保護的高側開關，具有集成的 NMOS 和電荷泵。完整的診斷和高精度電流監控功能可實現對負載的智能控制?？烧{(diào)限流功能大大提高了整個系統的可靠性。設備診斷報告有兩個版本，同時支持?jǐn)?shù)字故障狀態和模擬電流監控器輸出。精確的電流監視器和可調節的電流限制功能使其在市場上脫穎而出。
*附件：tps27s100.pdf

特性

• 具有全面診斷功能的 80mΩ 單通道高側開關
  • TPS27S100A：漏極開路狀態輸出
  • TPS27S100B：電流監視器模擬輸出
• 寬工作電壓 3.5 V 至 40 V
• 極低待機電流 <0.5 μA
• 工作結溫：–40°C 至 150°C
• 輸入控制，兼容 3.3V 和 5V 邏輯
• 高精度電流監視器，1 A 時為 ±30 mA
• 使用外部電阻器實現可調電流限制（0.5A 至 6A），0.5A 時為 ±20%
• 診斷使能功能，用于 MCU、模擬或數字接口的多路復用
• IN 和 OUT 引腳上具有出色的 ESD 保護
  • ±16 kV IEC 61000-4-2 ESD 接觸放電
  • ±4 kV IEC 61000-4-4 電氣快速瞬變
  • ±1.0 kV/42 Ω IEC 61000-4-5 浪涌
• 保護
  • 過載和 GND 短路保護
  • 感性負載負電壓鉗
  • 欠壓鎖定 （UVLO） 保護
  • 具有自恢復功能的熱關斷和擺動
  • GND 保護丟失
• 診斷
  • 導通和關斷狀態輸出 開路負載/電源短路檢測
  • 過載和對地短路檢測
  • 熱關斷和擺幅檢測
• 耐熱性能增強型 14 引腳 PWP 或 16 引腳 QFN 封裝

參數

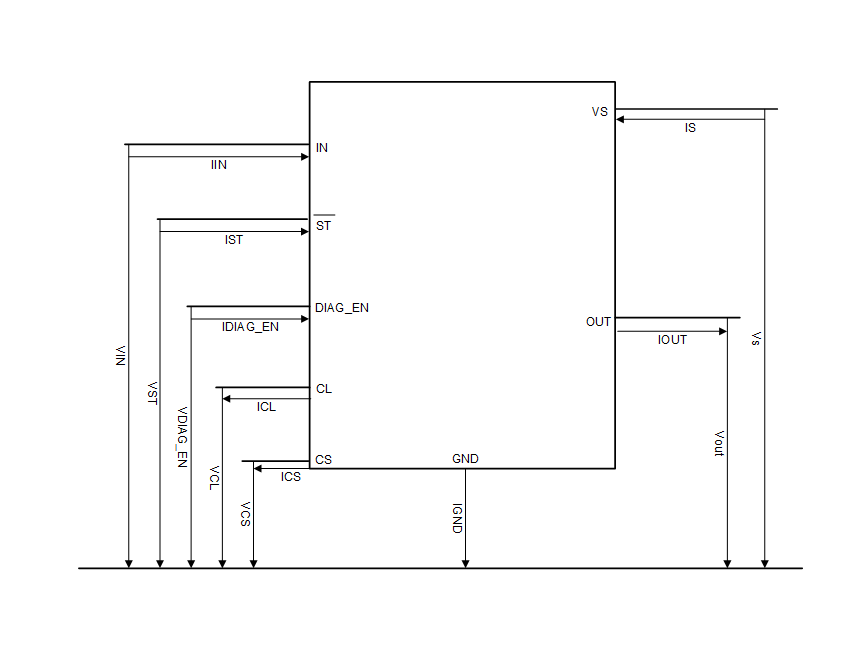

方框圖

?1. 產品概述?

• ?類型與應用?：TPS27S100是一款40V、4A、80mΩ單通道高壓側開關，適用于可編程邏輯控制器、建筑自動化、電信網絡等領域。
• ?主要特點?：具有全診斷功能，提供兩種版本（TPS27S100A帶開漏狀態輸出，TPS27S100B帶電流監測模擬輸出）；寬工作電壓范圍（3.5V至40V）；極低待機電流（<0.5μA）；高精度電流監測；可調電流限制等。

?2. 功能與特性?

• ?電流監測?：TPS27S100B版本內置高精度電流監測功能，允許實時監測和更準確的診斷，無需額外校準。
• ?可調電流限制?：通過外部電阻設置電流限制閾值，提供靈活的電流保護，提高系統可靠性。
• ?診斷功能?：支持全面的診斷，包括開機和關機狀態下的開路負載/對電源短路檢測、過載和對地短路檢測、熱關斷和熱擺動檢測。
• ?保護功能?：具有過載保護、對地短路保護、電感負載負電壓鉗位、欠壓鎖定（UVLO）保護、熱關斷和恢復、失地保護以及反向電流保護。

?3. 電氣特性?

• ?工作電壓?：操作電壓范圍為3.5V至40V。
• ?電流限制?：內部電流限制固定值，外部可調電流限制范圍為0.5A至6A，精度可達±20%（0.5A時）。
• ?熱特性?：熱關斷閾值為175°C，熱擺動閾值為60°C。
• ?靜電放電（ESD）保護?：IN和OUT引腳具有優異的ESD保護能力，符合IEC標準。

?4. 封裝與尺寸?

• 提供14引腳HTSSOP（PWP）或16引腳QFN（RRK）封裝選項，尺寸分別為4.40mm × 5.00mm和4.00mm × 3.5mm。

?5. 應用場景?

• 適用于驅動各種電阻性、電感性和電容性負載，特別是在需要高精度電流監測和可調電流限制的應用中。

?6. 布局與散熱?

• 推薦在PCB上最大化銅覆蓋以增加熱導率，并在封裝熱墊下添加熱過孔以優化散熱。

?7. 文檔與支持?

• 提供詳細的數據手冊、應用指南和社區資源，用戶可通過TI官網獲取最新文檔更新通知和支持。

?8. 注意事項?

• 在設計過程中應確保符合所有安全、監管和其他要求，并妥善處理靜電放電問題，以防損壞集成電路。
