TPS4H160-Q1 器件是具有四個集成 160mΩ NMOS 功率 FET 的全面保護四通道智能高側開關。

全面的診斷和高精度電流感應可實現對負載的智能控制。

外部可調電流限制通過限制浪涌或過載電流來提高整個系統的可靠性。
*附件：tps4h160-q1.pdf

特性

• 適用于汽車應用
• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度等級 1：–40°C 至 asd 125°C 環境工作溫度范圍
  • 器件 HBM ESD 分類等級 H3A
  • 器件 CDM ESD 分類等級 C4B
• 功能安全能力
  • 提供有助于功能安全系統設計的文檔
• 具有全面診斷功能的四通道 160mΩ 智能高側開關
  • 版本 A：漏極開路數字輸出
  • 版本 B：電流感應模擬輸出
• 寬工作電壓 3.4 V 至 40 V
• 超低待機電流：< 500 nA
• 高精度電流感應：±25mA 負載下>15%
• 使用外部電阻器實現可調電流限制，±500 mA 負載下為 >15%
• 保護
  • 通過電流限制（內部或外部）提供對地短路保護
  • 具有閉鎖選項和熱擺幅的熱關斷
  • 具有優化轉換速率的電感負載負電壓箝位
  • GND 丟失和電池丟失保護
• 診斷
  • 過流和對地短路檢測
  • 開路負載和電池短路檢測
  • 快速中斷的全局故障報告
• 28 引腳熱增強型 PWP 封裝

參數

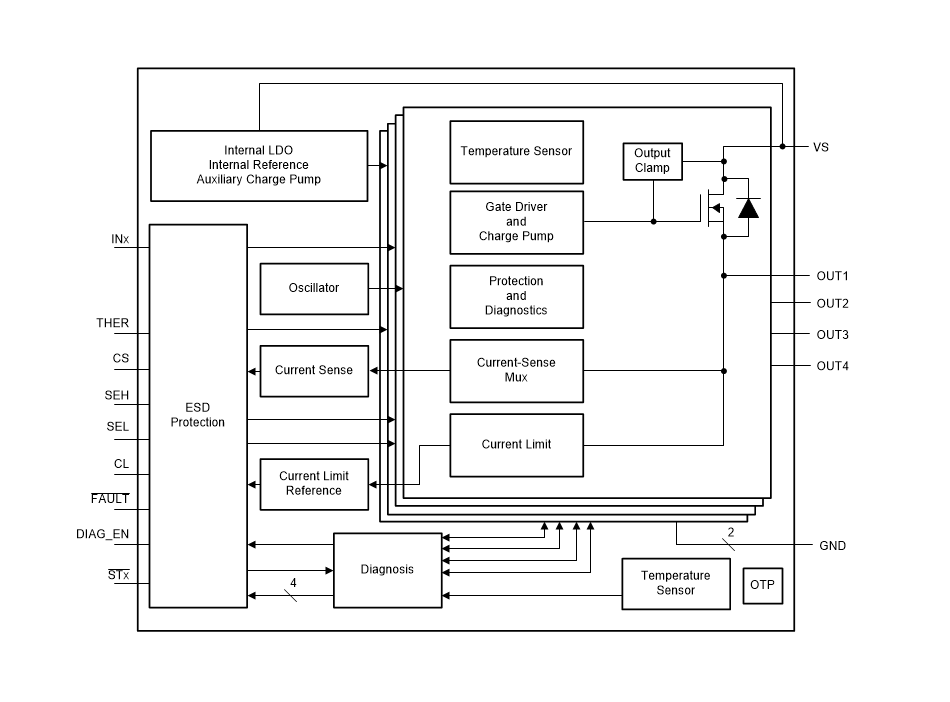

方框圖

1. 產品概述

• ?產品名稱?：TPS4H160-Q1
• ?類型?：四通道智能高端開關
• ?特點?：適用于汽車和工業應用，AEC-Q100認證，寬工作電壓范圍（3.4V至40V），超低待機電流（<500nA），高精度電流感應，可調電流限制，全診斷功能

2. 主要規格

• ?通道數?：4
• ?工作電壓范圍?：3.4V至40V
• ?待機電流?：<500nA
• ?電流感應精度?：±15%（負載>25mA），±8%（負載>500mA）
• ?內部電流限制?：8A至14A
• ?外部可調電流限制?：通過外部電阻設置

3. 功能特性

• ?全診斷功能?：包括過流和短路到地檢測、開路和短路到電池檢測、全局故障報告
• ?高精度電流感應?：版本B具有電流感應模擬輸出，無需校準即可實現高精度負載電流監測
• ?可調電流限制?：內部固定電流限制和外部可調電流限制，提高系統可靠性
• ?感性負載負電壓鉗位?：優化關斷斜率，減少瞬態功率和EMI影響
• ?熱保護?：包括熱關斷和熱擺動保護，防止過熱損壞

4. 封裝與尺寸

• ?封裝類型?：28引腳HTSSOP（PWP）帶裸露熱焊盤
• ?尺寸?：未具體提供，但封裝類型為HTSSOP，通常尺寸較小，適合高密度布局

5. 應用

• ?多通道LED驅動器?
• ?高端繼電器、電磁閥驅動器?
• ?PLC數字輸出驅動器?
• ?適用于各種阻性、容性和感性負載?

6. 典型應用電路

• 提供了驅動電容性負載的典型應用電路，展示了如何調整電流限制和電流感應電阻的設置

7. 布局指南

• ?熱設計?：最大化PCB上的銅覆蓋面積，增加熱導率；在封裝熱焊盤下添加盡可能多的熱過孔
• ?布局示例?：提供了有無GND網絡的布局示例，強調熱焊盤的正確連接方式

8. 文檔與支持

• ?相關文檔?：包括產品數據表、應用筆記、參考設計等
• ?社區資源?：提供TI E2E支持論壇鏈接，供工程師獲取快速設計幫助

9. 訂購信息

• 提供了不同版本（版本A和版本B）和封裝選項的訂購信息，包括狀態、材料類型、封裝、引腳數、載帶、RoHS合規性、引腳鍍層/球材料、MSL等級/峰值回流溫度、工作溫度范圍等詳細信息

TPS4H160-Q1是一款功能強大的四通道智能高端開關，適用于需要高精度電流感應和全診斷功能的多種應用場景。其寬工作電壓范圍、超低待機電流和可調電流限制特性使其在汽車和工業應用中具有廣泛的適用性。
