Texas Instruments LMG2100R044 GaN半橋功率級是一款90V連續、100V脈沖、35A半橋功率級，集成了柵極驅動器和增強模式氮化鎵 (GaN) FET。LMG2100R044在半橋配置中集成了兩個100V GaN FET，由一個高頻90V GaN FET驅動器驅動。GaN FET為功率轉換提供了顯著優勢，例如零反向恢復和最小輸入電容CISS和輸出電容COSS。

數據手冊：*附件：Texas Instruments LMG2100R044 GaN半橋功率級數據手冊.pdf

TI LMG2100R044功率級安裝在完全無鍵合線的封裝平臺上，盡可能減少了封裝寄生元件數。LMG2100R044采用5.5mm x 4.5mm x 0.89mm無鉛封裝，可輕松安裝在PCB上。

特性

• 集成4.4mΩ半橋GaN FET和驅動器
• 90V連續、100V脈沖額定電壓
• 封裝經過優化，便于PCB布局
• 高壓擺率開關，低振鈴
• 5V外部偏置電源
• 支持3.3V和5V輸入邏輯電平
• 柵極驅動器支持高達10MHz開關
• 低功耗
• 出色的傳播延遲（33ns典型值）和匹配（2ns典型值）
• 內部自舉電源電壓鉗位可防止GaN FET過驅動
• 電源軌欠壓，用于閉鎖保護
• 裸露頂部QFN封裝，用于頂部冷卻
• 較大的GND焊盤，用于底部冷卻

應用

• 降壓、升壓、降壓-升壓轉換器
• LLC轉換器
• 太陽能逆變器
• 電信和服務器電源
• 電機驅動器
• 電動工具
• D類音頻放大器

簡化框圖

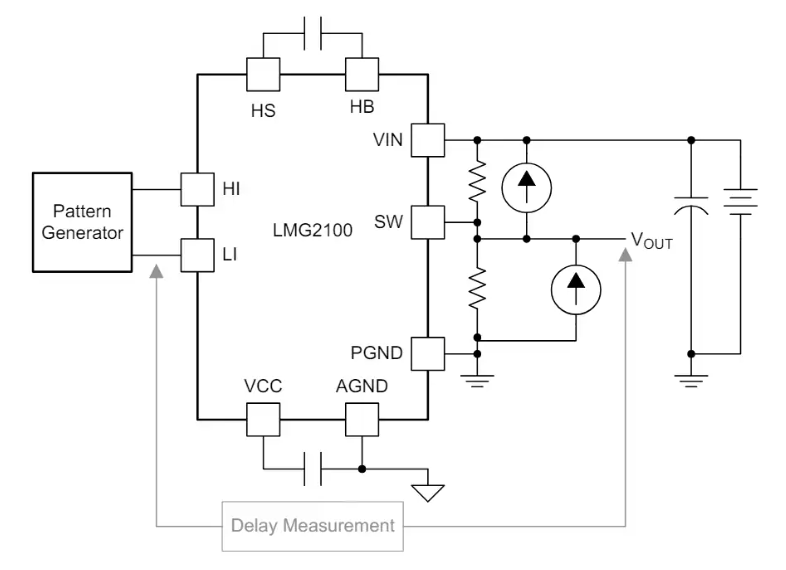

傳播延遲與傳播不匹配測量
