隨著汽車照明對動畫的需求不斷增加，LED 必須獨立控制。因此，具有數字接口的 LED 驅動器對于有效驅動像素控制照明應用至關重要。在外部照明中，多個燈功能通常位于不同的PCB板上，板外線相互連接。傳統的單端接口很難滿足嚴格的EMC要求。通過使用工業標準的 CAN 物理層，TPS929240-Q1 基于 UART 的 FlexWire 接口可以輕松實現遠距離板外通信，而不會影響 EMC。
*附件：tps929240-q1.pdf

TPS929240-Q1 是一款 24 通道、40V 高側 LED 驅動器，可控制 8 位輸出電流和 12 位 PWM 占空比。該器件通過 LED 開路、對地短路和單 LED 短路診斷滿足多種調節要求。當MCU連接斷開時，可配置的看門狗還會自動設置FAIL-SAFE狀態，并且通過可編程EEPROM，可以針對不同的應用場景靈活設置TPS929240-Q1。

特性

• 符合 AEC-Q100 標準，適用于汽車應用：
  • 溫度等級 1：–40°C 至 +125°C，TA
• 24通道精密高側電流輸出：
  • 器件電源電壓 4.5V 至 40V
  • LED 電源電壓 4V 至 36V
  • 電阻器設置高達 100mA 的通道電流
  • 2 位全局、6 位獨立電流設置
  • 高電流精度 5mA 至 100mA 時為 < ±5%
  • 100mA 時低壓降 750mV
  • 12 位獨立 PWM 調光
  • 可編程PWM頻率高達20kHz
  • 相移PWM調光
  • 線性和指數調光方法
• FlexWire? 控制界面
  • 高達 1MHz 的時鐘頻率
  • 一條 FlexWire 總線上最多 16 個設備
  • 一幀中多達 24 字節的數據事務
  • 5V LDO輸出，為CAN收發器供電
• 診斷和保護：
  • 可編程 FAIL-SAFE 狀態
  • LED開路檢測
  • LED短路檢測
  • 單 LED 短路診斷
  • 可編程低電源檢測
  • 用于故障指示的漏極開路 ERR
  • 用于FlexWire接口的看門狗和CRC
  • 用于引腳電壓測量的 8 位 ADC
  • 過溫保護

參數

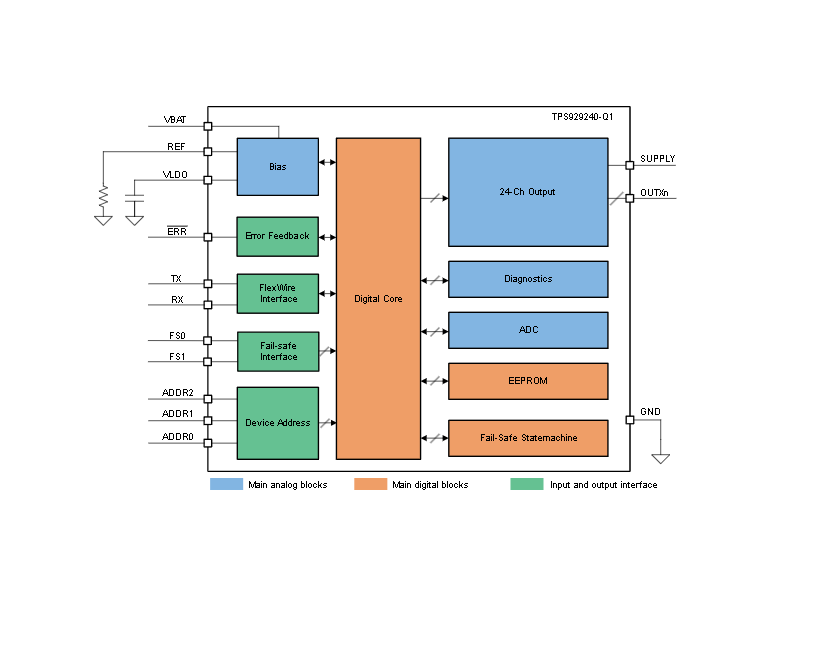

方框圖

1. ?產品概述?

• ?型號?：TPS929240-Q1
• ?類型?：24通道、40V高邊LED驅動器，支持FlexWire?數字接口
• ?關鍵特性?：
  • 支持每通道獨立控制和診斷（開/短路檢測、單LED短路檢測）
  • 輸出電流范圍：5mA至100mA（通過外部電阻可調）
  • 12位PWM調光，支持相位偏移和線性/指數調光曲線
  • 集成EEPROM，可編程故障安全（FAIL-SAFE）狀態
  • AEC-Q100汽車級認證（溫度范圍：-40°C至125°C）

2. ?核心功能?

• ?電流輸出?
  • 24通道高邊恒流源，每通道64級電流調節（Dot Correction）。
  • 參考電流通過外部電阻（R(REF)）設置，支持4種增益（64/128/256/512倍）。
• ?調光控制?
  • 12位PWM分辨率（8位高字節 + 4位低字節），頻率可編程（200Hz至20.8kHz）。
  • 支持相位偏移調光（PSEN），降低EMI干擾。
• ?FlexWire接口?
  • 基于UART的通信協議，支持1MHz時鐘頻率，最多16個設備級聯。
  • 內置CRC校驗和看門狗定時器，確保通信可靠性。

3. ?診斷與保護?

• ?實時診斷?
  • LED開路/短路檢測、單LED短路檢測（閾值可編程）。
  • 電源欠壓監控（SUPPLY UVLO）、參考電阻故障檢測。
• ?故障保護?
  • 可配置FAIL-SAFE模式（通信丟失時自動切換至預設狀態）。
  • 過熱保護（TSD）和預報警（PRETSD），支持ERR引腳故障反饋。

4. ?應用場景?

• ?汽車照明?：外部尾燈/頭燈、內飾氛圍燈、儀表盤顯示。
• ?像素控制?：支持動畫效果，適用于動態照明需求。

5. ?封裝與設計支持?

• ?封裝?：38引腳HTSSOP（帶PowerPAD?），尺寸9.7mm × 4.4mm。
• ?設計工具?：提供EEPROM配置工具和典型應用電路圖（如DC/DC轉換器接口）。

6. ?關鍵參數?

• ?電源范圍?：VBAT（4.5V-40V）、SUPPLY（4V-36V）。
• ?效率優化?：低壓差（750mV@100mA），支持電源動態調節。

7. ?文檔與支持?

• 數據手冊包含詳細寄存器映射、時序圖和故障處理流程。
• 生產時需通過EEPROM燒錄配置參數（如故障安全行為、PWM頻率等）。
