第一章:引言——多電平變換器與ANPC拓?fù)涞呐d起
1.1 傳統兩電平逆變器的局限性與多電平拓?fù)涞男枨?/p>
在現代高功率、中高電壓應用領域,如太陽能電站、儲能系統和大型工業電機驅動等,傳統的兩電平逆變器拓?fù)涿媾R著顯著的挑戰。這些應用通常要求直流總線電壓高達1000V或1500V,以降低系統電流,從而減少導通損耗(I2R),提升整體效率 。然而,在兩電平拓?fù)渲校總€(gè)開關器件都必須承受全部的直流總線電壓 。這意味著在1000V或1500V的系統中,設計者需要使用額定電壓超過1700V甚至2500V的功率器件 。 高壓硅基(Si)器件,例如IGBT,通常由于其較厚的芯片結構以實現高阻斷電壓,導致其具有較高的開關損耗和較慢的開關速度 。同時,當器件以高電壓全速開關時,會產生極高的 dv/dt(電壓變化率)。這種高 dv/dt不僅會引發嚴重的電磁干擾(EMI),還會對電機繞組等負載造成絕緣應力,并要求使用尺寸更大的輸出濾波器來平滑波形,這直接增加了系統的體積、重量和成本 。
多電平拓?fù)涞某霈F(xiàn),從根本上為解決上述問題提供了新的路徑。其核心思想在于通過增加輸出電壓的電平數量,將直流母線電壓分?jǐn)偟蕉鄠€(gè)串聯的開關器件上 。例如,三電平拓?fù)淠軌驅⒚總€(gè)開關器件承受的電壓應力限制在直流總線電壓的一半 。這種“分?jǐn)偂辈呗允沟迷O(shè)計者能夠在高壓系統中繼續使用成熟、可靠且開關速度更快的低壓器件(如600V或1200V額定電壓的器件)。此外,多電平逆變器能夠輸出更平滑、階梯化的電壓波形,顯著降低了諧波含量,從而減少了對濾波器磁性元件尺寸的要求,并有效抑制了 dv/dt和EMI,從根本上優化了系統性能。這種技術演進并非偶然,而是電力電子在高電壓、高功率密度需求驅動下,為繞過傳統兩電變器物理極限而產生的必然選擇。
1.2 中點鉗位(NPC)拓?fù)涞呢暙I(xiàn)與固有挑戰
多電平拓?fù)涞南闰?qū)之一是中點鉗位(Neutral-Point-Clamped, NPC)拓?fù)?,該技術于1980年被提出,并被廣泛應用于高功率中壓領域 。NPC拓?fù)涞暮诵奶卣魇鞘褂勉Q位二極管來將輸出電壓鉗位在直流母線的中點電位,從而產生三電平輸出電壓波形。這種結構成功地降低了開關器件的電壓應力,使其能夠使用更低電壓等級的器件,為多電平變換器的發展奠定了基礎 。
然而,NPC拓?fù)浯嬖谝粋€(gè)固有的、難以克服的缺陷:器件損耗分布不均衡 。在NPC拓?fù)渲?,某些開關管和鉗位二極管在特定的開關模式下會承受更高的開關損耗和導通損耗,而另一些器件則幾乎不承擔損耗。這種損耗的不對稱性導致熱量集中在少數幾個器件上,形成“熱點”。這不僅限制了系統的總輸出功率,因?yàn)橄到y(tǒng)的性能受限于最熱的那個器件,而且由于熱應力不均,顯著降低了系統的整體可靠性和使用壽命 。在損耗均衡問題上,由于NPC拓?fù)渲械你Q位器件是無源二極管,其導通路徑是固定的,因此無法通過控制策略進行動態的損耗再分配。
1.3 有源中點鉗位(ANPC)拓?fù)涞钠鹪磁c基本概念
為解決NPC拓?fù)涔逃械膿p耗不均衡問題,有源中點鉗位(Active Neutral-Point-Clamped, ANPC)拓?fù)鋺?yīng)運而生 。ANPC拓?fù)涞暮诵膭?chuàng)新在于用 有源開關器件(如IGBT或MOSFET)取代了NPC拓?fù)渲械臒o(wú)源鉗位二極管 。這一看似簡單的替換,從根本上改變了拓?fù)涞倪\(yùn)行機制。
在ANPC拓?fù)渲?,即使是在產生零電平輸出電壓(即輸出端與中點連接)時,也存在多種開關器件的組合可以實現這一狀態,這被稱為冗余的零電平開關狀態 。這種冗余性賦予了ANPC拓?fù)洹翱?a href="http://www.brongaenegriffin.com/v/tag/1315/" target="_blank">編程”的能力,使其能夠通過軟件控制,根據不同的工作條件(如功率因數、調制深度等),動態地選擇不同的開關路徑。通過實時切換這些冗余狀態,設計者可以將開關損耗和導通損耗在所有有源器件之間進行重新分配,從而實現損耗的均衡 。因此,ANPC的“有源”特性不僅僅是器件類型的改變,它將一個固定的、由硬件決定的損耗分布問題,轉化為一個可以通過軟件和控制策略優化的可變問題,這是其相比于NPC的本質性飛躍。
第二章:ANPC拓?fù)涞难葑兣c核心技術原理
2.1 ANPC拓?fù)浣Y(jié)構與開關模態詳解

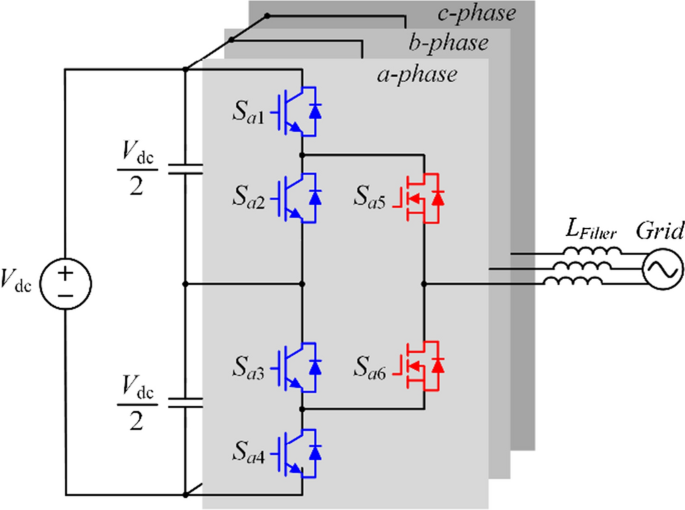

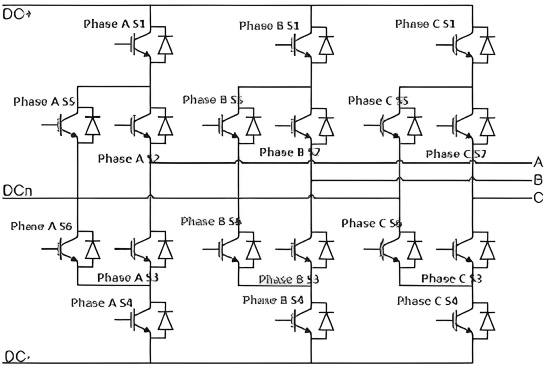

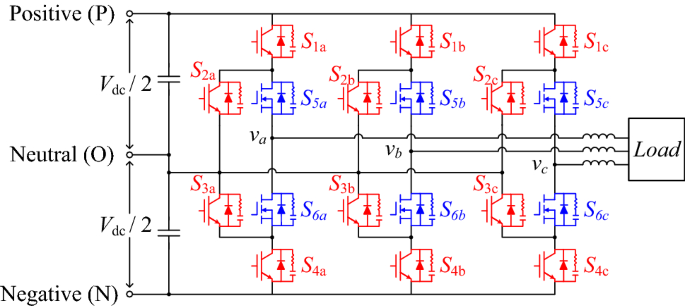

典型的三電平ANPC拓?fù)?,其單相橋臂由六個開關管組成 。這些開關管通常分為兩組:四對外部開關管(outer switches),負責在直流母線電壓( Vdc?)和其正負半壓(Vdc?/2和_dc/2)之間切換;以及兩個內部開關管(inner switches),負責將輸出端鉗位在直流中點 。通過這六個開關管的協調工作,一個ANPC橋臂能夠產生三個離散的輸出電壓電平:+ Vdc?/2、0和-V_dc/2 。
ANPC拓?fù)涞哪K化和可擴展性使其能夠輕松實現更高電平的變換器。例如,五電平有源中點鉗位(ANPC-5L)拓?fù)浒?2個開關管,并能產生五個輸出電壓電平 。更高電平的ANPC,例如九電平(9L-ANPC)也已經被提出 。然而,隨著電平數的增加,拓?fù)涞膹?fù)雜性也隨之提高,這帶來了更多的挑戰,例如器件數量的顯著增加以及懸浮電容電壓的平衡控制問題 。
2.2 關鍵調制策略分析:ANPC-1與ANPC-2
ANPC拓?fù)渥铒@著的技術優勢體現在其靈活的調制策略上,其中ANPC-1和ANPC-2是兩種核心且具有代表性的調制方法。它們的主要區別在于零電平換流路徑和高頻開關器件的選擇。

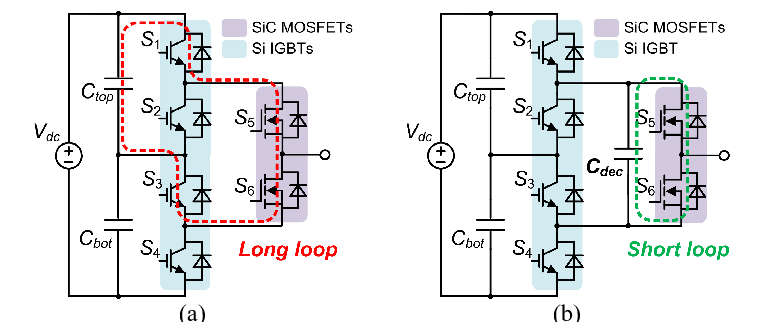

ANPC-1:短換流回路與內管工頻動作 在ANPC-1調制策略下,內側的兩個開關管(通常記為T(mén)2和T3)以輸出電壓基波頻率(即工頻)進行開/關動作 。這意味著它們?cè)诮^大部分時間保持導通或關斷狀態,其開關損耗極低。而其余的開關管則以高開關頻率進行動作 。這種調制方式采用“短換流回路”進行能量切換 。由于高頻開關動作集中在外側開關管上,因此開關損耗也主要集中于這些器件 。
ANPC-2:長換流回路與內管高頻動作 與ANPC-1相反,ANPC-2調制策略選擇讓內側的兩個開關管(T2和T3)以高開關頻率進行動作 。而其余的開關管則以工頻進行開/關,幾乎不產生開關損耗 。這種調制方式采用“長換流回路”進行能量切換 。在這種模式下,大部分開關損耗都集中在內側開關管上 。
這兩種調制策略并非簡單的技術選擇,而是針對不同器件特性進行損耗優化的戰略性工具。在ANPC拓?fù)渲饕褂霉杌⊿i)IGBT的時代,由于IGBT的開關損耗遠高于其導通損耗,ANPC-1和ANPC-2策略被用于將高損耗的開關動作在內外管之間轉移,以實現熱量的均衡分配,防止某些器件過熱 。當SiC器件被引入后,這種調制策略的戰略意義變得更加突出,因?yàn)樗梢詫p耗“導向”特定的器件類型,從而最大化SiC器件的性能優勢。
2.3 電容預充電與平衡控制
多電平拓?fù)涞囊粋€(gè)關鍵技術挑戰是其內部直流電容(如直流母線支撐電容和懸浮電容)的電壓平衡和預充電問題 。在逆變器啟動前,必須確保這些電容的電壓達到預定值,以防止運行中出現過高的電壓應力 。例如,如果沒有進行預充電,ANPC-5L逆變器在運行中開關管承受的最大電壓應力可達正常工況下的兩倍,這會極大地威脅器件的可靠性 。
為了解決這一問題,研究人員提出了多種預充電策略。其中一種高效的策略是利用ANPC逆變器正常的開關模態進行充電,從而避免了傳統方法中可能出現的強制性互補開關管同時導通的情況 。這種策略能夠同時對支撐電容和懸浮電容進行充電,確保支撐電容中點電位穩定在母線電壓的一半,同時保證各相橋臂的懸浮電容電壓達到預期值 。
此外,在逆變器正常運行過程中,需要持續對電容電壓進行平衡控制。通過引入分區域控制等先進算法,可以根據當前的中點電位偏差和懸浮電容電壓狀態,實時選擇合適的開關模態進行調節 。這些算法通常運算量較小,易于實現,并能夠確保在逆變器全范圍工作區域內,電容電壓始終保持穩定,從而保障系統的安全、可靠運行 。
第三章:ANPC拓?fù)涞娘@著技術優勢
3.1 核心優勢一:卓越的器件損耗均衡能力
器件損耗均衡是ANPC拓?fù)湎啾绕淝拜匩PC最根本的優勢。如前所述,通過利用零電平狀態的冗余性,ANPC拓?fù)淠軌蚋鶕?jù)特定的調制策略,將損耗在所有開關器件之間進行靈活的重新分配和平衡 。文獻中提出了多種損耗均衡方法,例如通過引入額外的移相載波將損耗分配到不同的器件上,或者在ANPC-1和ANPC-2兩種調制方式之間進行平滑切換,以達到整體的損耗均衡效果 。這種損耗均衡不僅提高了每個器件的利用率,使得系統能夠以更高的功率密度運行,還避免了因熱量集中而導致的器件壽命縮短和系統可靠性降低的問題 。
3.2 核心優勢二:降低開關管的電壓應力與dv/dt
多電平拓?fù)涞囊粋€(gè)核心賣點是其能夠降低開關器件的電壓應力。三電平ANPC拓?fù)鋵⒚總€(gè)開關管的電壓應力限制在直流母線電壓的一半 。這使得設計者可以選擇額定電壓更低、更具成本效益且開關性能更好的器件 。此外,ANPC拓?fù)淠軌虍a(chǎn)生階梯化的輸出電壓波形,有效降低了輸出電壓的 dv/dt 。較低的 dv/dt對整個系統產生了多重積極影響:它減少了電磁干擾(EMI),降低了對輸出濾波器的尺寸要求,并減輕了對電機繞組等負載的絕緣應力 。
3.3 核心優勢三:固有的雙向功率流能力
ANPC拓?fù)涞膶?duì)稱結構賦予了其固有的雙向功率轉換能力 。與某些單向拓?fù)洳煌珹NPC可以在不改變硬件配置的情況下,通過軟件控制實現逆變器(直流到交流)和整流器/PFC(交流到直流)兩種模式的無縫切換 。這一特性在許多現代應用中至關重要,例如儲能系統(ESS)需要在充電時從電網取電(整流),在放電時向電網供電(逆變);電動汽車充電樁也需要將交流電網電能轉換為直流電能對電池充電,并可能在未來支持車輛到電網(V2G)功能 。
3.4 核心優勢四:高功率密度與高效率的綜合表現
ANPC拓?fù)涞纳鲜鰞?yōu)勢共同作用,使其成為高功率密度和高效率的理想選擇。通過損耗均衡,器件的熱應力得以分散,從而允許系統在更高的功率水平下運行。此外,由于ANPC-5L拓?fù)渲兄挥猩贁?shù)器件工作在高開關頻率下,這有利于降低整體損耗,從而提高電能變換效率 。文獻研究顯示,ANPC拓?fù)湎啾绕渌負洌谛屎推骷?yīng)力方面表現出更好的綜合性能 。
第四章:SiC MOSFET功率模塊對ANPC拓?fù)涞馁x能價值
4.1 SiC器件核心特性:寬禁帶、低損耗與高頻潛力
碳化硅(SiC)是一種寬禁帶(Wide-Bandgap, WBG)半導體材料,其物理特性遠優于傳統的硅(Si)。這些特性包括更寬的禁帶寬度、更高的導熱率和更高的臨界電場強度 。這些卓越的物理特性直接轉化為功率器件無與倫比的性能優勢:
超低開關損耗: SiC MOSFET在開通和關斷時幾乎沒有“尾電流”(tail current),因此其開關損耗遠低于硅基器件 。這一特性對于高頻開關應用至關重要。
高頻運行能力: SiC器件的開關速度極快,使其能夠工作在數十kHz甚至數百kHz的高開關頻率下 。
高結溫: SiC器件能夠在更高的結溫下穩定運行,這簡化了散熱設計,并提高了器件在惡劣環境下的可靠性 。
4.2 價值協同:SiC在ANPC拓?fù)渲械膽?zhàn)略應用
SiC器件的引入并非簡單的器件升級,它與ANPC拓?fù)湫纬闪送昝赖膽?zhàn)略協同,從根本上提升了系統的性能。
4.2.1 極大提升系統效率
ANPC拓?fù)涞目倱p耗主要由導通損耗和開關損耗兩部分組成,而SiC器件在兩者上均有顯著優勢 。通過將SiC MOSFET應用于ANPC拓?fù)渲?,特別是放置在需要高頻開關的器件位置(例如ANPC-2調制中的內管),可以最大程度地發揮其低開關損耗的優勢 。
量化研究顯示,在45kHz的開關頻率下,采用SiC器件的ANPC系統峰值效率可達99% ,相比采用Si器件的系統,平均效率可提升0.5%~1% 。在光伏逆變器等應用中,采用SiC方案可使整體系統效率提升1%~2%左右,能量損耗降低50%以上 。這種效率的提升在整個系統層面產生了乘數效應。因?yàn)閾p耗的降低直接減少了產生的熱量 ,這使得對冷卻系統的要求大大降低。更小的冷卻系統意味著更小的逆變器體積和重量,從而提升了功率密度并降低了整體系統成本 。
4.2.2 實現系統小型化
SiC器件的高頻運行能力是實現系統小型化的關鍵。隨著開關頻率的提高,逆變器輸出濾波器所需的電感和電容尺寸可以顯著減小 。輸出濾波器通常是逆變器中體積和重量最大的無源元件,因此其尺寸的減小直接帶來了功率密度的大幅提升 。此外,在太陽能等應用中,通過ANPC等多電平拓?fù)鋵⒅绷骺偩€電壓提高到1200V或1500V,可以在保持相同功率水平下降低電流 。較低的電流意味著線束所需的銅導線截面積更小,進一步降低了系統的重量和成本 。
4.2.3 混合拓?fù)湓O(shè)計:兼顧成本與性能的Si/SiC混合方案
盡管SiC器件性能卓越,但其高昂的成本仍然是其大規模普及的主要障礙 。目前,一個SiC模塊的價格仍可能是其Si-IGBT對應產品的數倍 。為了平衡成本與性能,一種更具性價比的解決方案是采用混合式(Hybrid)ANPC拓?fù)?。在這種方案中,設計者僅用SiC器件替換拓?fù)渲袚p耗最大、對高頻性能要求最高的部分Si器件,而其余部分仍使用成本較低的Si器件 。
這種方案的成功實施依賴于對拓?fù)浜驼{(diào)制策略的深度理解。例如,在ANPC-2調制策略中,高頻開關損耗集中在內側的兩個開關管上 。因此,通過將昂貴的SiC器件精準地放置在內管位置,而將成本較低的Si-IGBT用于承載主要導通損耗的工頻開關位置,可以以遠低于純SiC方案的成本,實現接近純SiC方案的效率和功率密度 。這揭示了在電力電子領域,成本與性能的關系并非簡單的線性。通過對拓?fù)浜驼{(diào)制策略的深度理解,可以找到一個最優的平衡點,在有限增加成本的情況下,獲得巨大的性能提升。
第五章:ANPC拓?fù)湓陉P(guān)鍵應用中的實踐與未來展望
5.1 應用場景一:光伏逆變器
光伏發電系統對轉換效率和功率密度有著極高的要求,以最大化能量產出并降低安裝維護成本 。ANPC拓?fù)鋺{借其高效率、高功率密度和低損耗等優點,已成為現代光伏逆變器的優選拓?fù)渲?。中國作為全球光伏逆變器市場的領導者,其本土廠商對SiC器件的采用,為SiC技術的規?;瘧?yīng)用提供了便利條件 。據行業數據顯示,華為和陽光電源等國內頭部企業已累計出貨超過100GW,并于多年前開始在產品中規?;瘧?yīng)用SiC器件,充分驗證了SiC-ANPC方案在光伏領域的商業可行性和技術成熟度 。
5.2 應用場景二:儲能系統(ESS)
儲能系統是智能電網和可再生能源整合的關鍵組成部分,其核心需求包括雙向功率流、高效率和高可靠性 。ANPC拓?fù)涔逃械碾p向運行能力完美契合了儲能系統的應用需求 。同時,SiC器件帶來的高效率能夠最大化儲能系統的能量利用率,而其高功率密度則有助于實現緊湊的系統設計 。行業專家指出,一個5MW的儲能系統通常由多個350kW的模塊并聯組成,單一模塊可能需要使用12到16顆SiC模塊 。這一數據揭示了儲能領域?qū)iC器件的巨大潛在需求。
5.3 應用場景三:電動汽車直流快速充電樁
電動汽車(EV)的普及對直流快速充電技術提出了前所未有的挑戰,要求充電樁具備大功率、高效率和高功率密度 。SiC-ANPC拓?fù)鋺{借其高頻運行能力和極低損耗,能夠?qū)崿F(xiàn)更高功率水平的能量轉換 。SiC使充電樁能夠支持兆瓦級的超快充電,同時減少轉換損耗,并由于無源元件尺寸的減小而實現更緊湊的系統體積 。特斯拉和比亞迪等電動汽車制造商已在其電驅系統和充電樁中應用SiC器件,印證了該技術在電動汽車生態系統中的關鍵地位 。
5.4 SiC-ANPC面臨的挑戰:成本、可靠性與制造工藝
盡管SiC-ANPC拓?fù)湓谛阅苌暇哂酗@著優勢,但其大規模普及仍面臨挑戰。其中最主要的障礙是SiC器件的高昂成本 。此外,SiC器件的制造工藝也存在挑戰,例如其極高的硬度使得晶圓的拋光過程復雜且低效,而材料的脆性則使得晶圓在處理過程中易于破碎和開裂 。這些制造難題直接影響了良率,并進一步推高了成本。
SiC器件的可靠性,特別是其柵氧化層的穩定性,也是業界關注的焦點 。然而,SiC產業正在經歷一個關鍵的范式轉移,從最初的產能和市場“擴張”階段,進入了以成本、良率和制造工藝“優化”為核心的第二階段 。行業正在通過擴大晶圓尺寸(從6英寸向8英寸過渡)、利用人工智能和數字孿生優化生產流程、以及改進封裝技術來增強散熱和可靠性 。這種范式轉移預示著,隨著制造技術的進步和規?;a(chǎn)的實現,SiC器件的成本將持續下降,其在ANPC等高端拓?fù)渲械膽?yīng)用將更加普遍。
深圳市傾佳電子有限公司(簡稱“傾佳電子”)是聚焦新能源與電力電子變革的核心推動者:
傾佳電子成立于2018年,總部位于深圳福田區,定位于功率半導體與新能源汽車連接器的專業分銷商,業務聚焦三大方向:
新能源:覆蓋光伏、儲能、充電基礎設施;
交通電動化:服務新能源汽車三電系統(電控、電池、電機)及高壓平臺升級;
數字化轉型:支持AI算力電源、數據中心等新型電力電子應用。
公司以“推動國產SiC替代進口、加速能源低碳轉型”為使命,響應國家“雙碳”政策(碳達峰、碳中和),致力于降低電力電子系統能耗。
需求SiC碳化硅MOSFET單管及功率模塊,配套驅動板及驅動IC,請搜索傾佳電子楊茜
第六章:結論
6.1 傾佳電子報告要點總結
傾佳電子報告深入分析了ANPC三電平拓?fù)涞膩?lái)源、技術演進及其與SiC功率模塊的協同作用。分析表明,ANPC拓?fù)涫菫榻鉀Q傳統NPC拓?fù)鋼p耗不均衡的固有缺陷而誕生的,其通過有源開關和靈活的調制策略,實現了器件間損耗的動態均衡。
SiC MOSFET的引入,則為ANPC拓?fù)鋷?lái)了質的飛躍。SiC器件的超低開關損耗、高頻運行能力和高功率密度特性,與ANPC拓?fù)涔逃械膿p耗均衡和低電壓應力優勢完美結合。這種協同效應不僅將系統效率提升至前所未有的水平,還使得逆變器能夠?qū)崿F(xiàn)顯著的小型化、輕量化。這種技術組合在光伏逆變器、儲能系統和電動汽車充電樁等高功率密度應用中,展現出巨大的商業和環境價值。
6.2 綜合評估與傾佳電子建議
在當前階段,考慮到成本和性能的平衡,采用Si/SiC混合式ANPC拓?fù)?/strong>是兼具高性價比和卓越性能的優選方案。通過將昂貴的SiC器件戰略性地部署在損耗最集中的位置,可以以更低的成本實現接近純SiC方案的系統效率。
展望未來,隨著SiC半導體產業在制造工藝、良率和成本優化方面的持續投入和技術突破,純SiC ANPC拓?fù)涞某杀緦⒊掷m(xù)下降,并最終成為高功率應用的主流解決方案。
對于工程設計人員,傾佳電子建議深入研究不同的調制策略,以理解其對損耗分布的影響,并基于此進行定制化設計,從而最大化SiC器件的性能。對于行業決策者,本報告建議密切關注SiC產業在8英寸晶圓制造、新型封裝技術以及自動化生產等方面的進展,因?yàn)檫@些技術創新將直接影響未來的市場格局和產品的競爭力。
