TPSM336xx-Q1 是一款 0.6A、1A 或 2A、36V 輸入、汽車、同步降壓 DC/DC 電源模塊，將引線倒裝芯片封裝、集成功率 MOSFET、符合 AEC-Q100 標準的電感器和引導電容器集成在緊湊且易于使用的封裝中。小型 HotRod QFN 封裝增強了熱性能，確保高環境溫度運行。擴頻有助于實現出色的 EMI 性能。該器件提供兩種固定輸出電壓選項，支持 3.3V 和 5V。這些器件可配置為帶有反饋分壓器的 1V 至 7V 輸出，并通過 MODE/SYNC 引腳在自動或強制 PWM 模式下工作。該器件只需四個外部元件即可實現 3.3V 和 5V 固定輸出設計，從而簡化了 PCB 布局和設計。

該器件旨在滿足始終在線的汽車應用的低待機功率要求。自動模式在輕負載下運行時可實現頻率折返，從而實現高輕負載效率。DRSS用于減少輸入EMI濾波器的外部元件。
*附件：tpsm33620-q1.pdf

特性

• 符合 AEC-Q100 標準，適用于汽車應用：
  • 溫度等級 1：–40°C 至 +125°C，TA
• 功能安全功能
  • 可用于幫助功能安全系統設計的文檔
• 同步、降壓 DC/DC 汽車模塊：
  • 集成功率 MOSFET、控制器、符合 AEC-Q200 標準的電感器和 CBOOT 電容器
  • 結溫范圍：–40°C 至 +150°C，包括集成電感器和 CBOOT
  • 固定開關頻率為2.2MHz
  • 0.6A、1A 和 2A 連續輸出電流
• 全負載范圍內的超高效率：
  • 峰值效率在12V VIN、5V VOUT時為93.2%，在24V VIN、5V VOUT時為90%
  • 13.5VIN 時具有 1.2μA 的超低非開關 IQ，關斷電流低至 300nA
• 專為超低 EMI 要求而設計：
  • 雙隨機擴頻 - DRSS
  • 集成 CBOOT 和 HotRod? 封裝
  • 引腳可選的 FPWM 和 AUTO 模式
  • 符合 CISPR 25 5 類標準
• 輸出電壓選項：
  • 固定輸出型號：3.3V 或 5V VOUT
  • 可調輸出電壓：1V 至 7V

參數

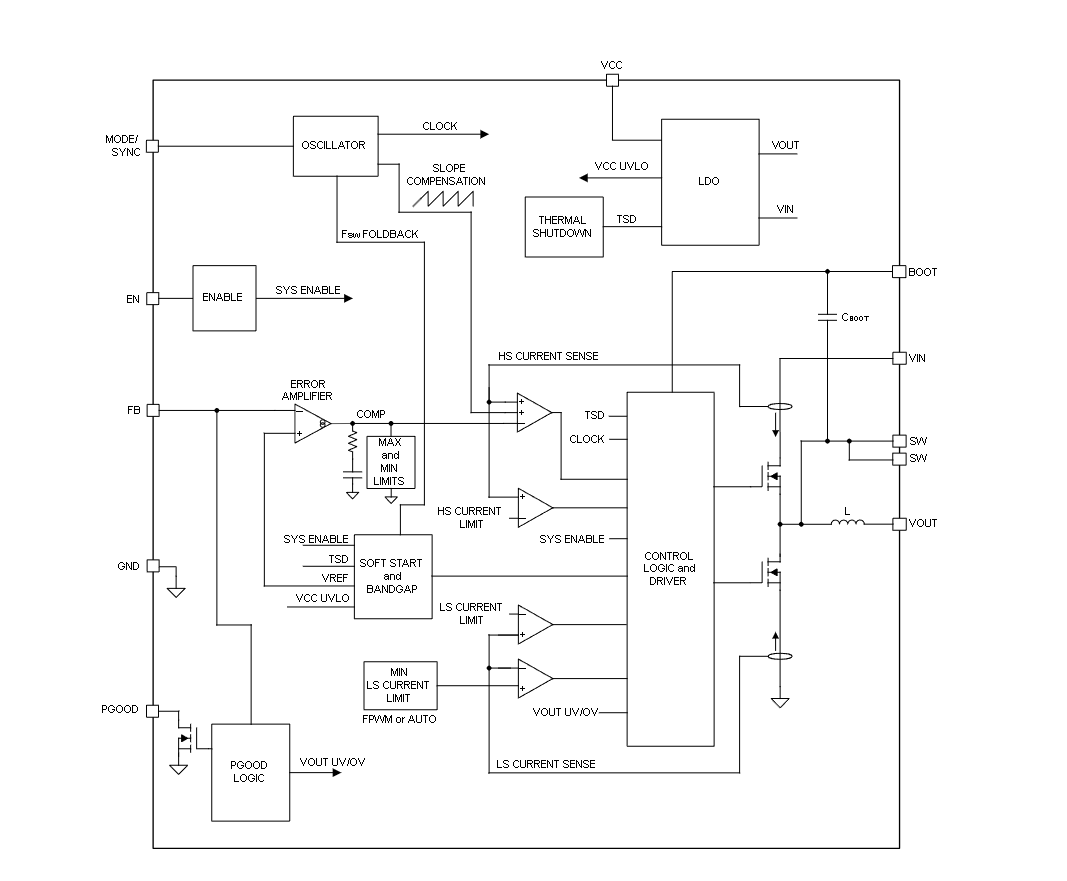

方框圖

?1. 產品概述?
TPSM336xx-Q1是德州儀器（TI）推出的汽車級同步降壓DC/DC電源模塊系列，包含TPSM33606-Q1（0.6A）、TPSM33610-Q1（1A）和TPSM33620-Q1（2A）三種型號。該系列專為嚴苛的汽車應用設計，具有以下核心特性：

• ?寬輸入電壓范圍?：3V至36V，支持12V/24V汽車電源系統。
• ?可調/固定輸出?：輸出電壓1V至7V可調，或固定3.3V/5V選項。
• ?高集成度?：集成控制器、MOSFET、AEC-Q200認證電感和CBOOT電容，僅需4個外部元件（固定輸出設計）。
• ?高效與低功耗?：峰值效率達93.2%（12V輸入），待機電流低至1.2μA。

?2. 關鍵特性?

• ?汽車認證?：符合AEC-Q100 Grade 1標準（-40°C至+125°C）。
• ?EMI優化?：雙隨機展頻（DRSS）、HotRod? QFN封裝，滿足CISPR 25 Class 5 EMI標準。
• ?功能安全?：提供功能安全設計文檔支持。
• ?工作模式?：支持自動模式（輕載PFM）和強制PWM模式（FPWM），可通過MODE/SYNC引腳同步外部時鐘（1.9–2.5MHz）。

?3. 典型應用?

• 電動助力轉向（EPS）
• 車載充電器（OBC）
• 汽車照明與攝像頭系統

?4. 引腳與功能?

• ?EN引腳?：精密使能輸入，支持可調UVLO。
• ?FB引腳?：反饋輸入，固定輸出時需連接至VOUT。
• ?PGOOD引腳?：開漏輸出，指示輸出電壓狀態。
• ?MODE/SYNC引腳?：模式選擇（Auto/FPWM）或外部時鐘同步。

?5. 保護機制?

• 過流保護（Hiccup模式）
• 熱關斷（自動恢復）
• 輸入欠壓鎖定（UVLO）

?6. 封裝與設計支持?

• ?封裝?：4.5mm × 3.5mm HotRod? QFN（帶可濕性側翼）。
• ?設計工具?：支持WEBENCH? Power Designer定制設計。

?7. 文檔結構?
技術文檔包含特性、應用、引腳說明、電氣規格、典型特性曲線、功能描述及布局指南等章節，完整覆蓋設計需求。

?總結?
TPSM336xx-Q1系列以高集成度、低EMI和汽車級可靠性為核心優勢，適用于空間受限且需高可靠性的汽車電源系統設計。
