第一部分：同步整流技術的歷史演進與基礎理論

1.1. 同步整流（SR）概念的起源與發展初衷

同步整流（Synchronous Rectification, SR）技術的興起，是電力電子領域?yàn)檫m應日益嚴苛的效率要求，特別是在低電壓、高電流輸出應用中，所采取的關鍵技術飛躍。其歷史背景可追溯到20世紀90年代后期，當時個人計算機和通信系統對供電電壓的要求逐漸從 5V 降至 1V 甚至更低 。

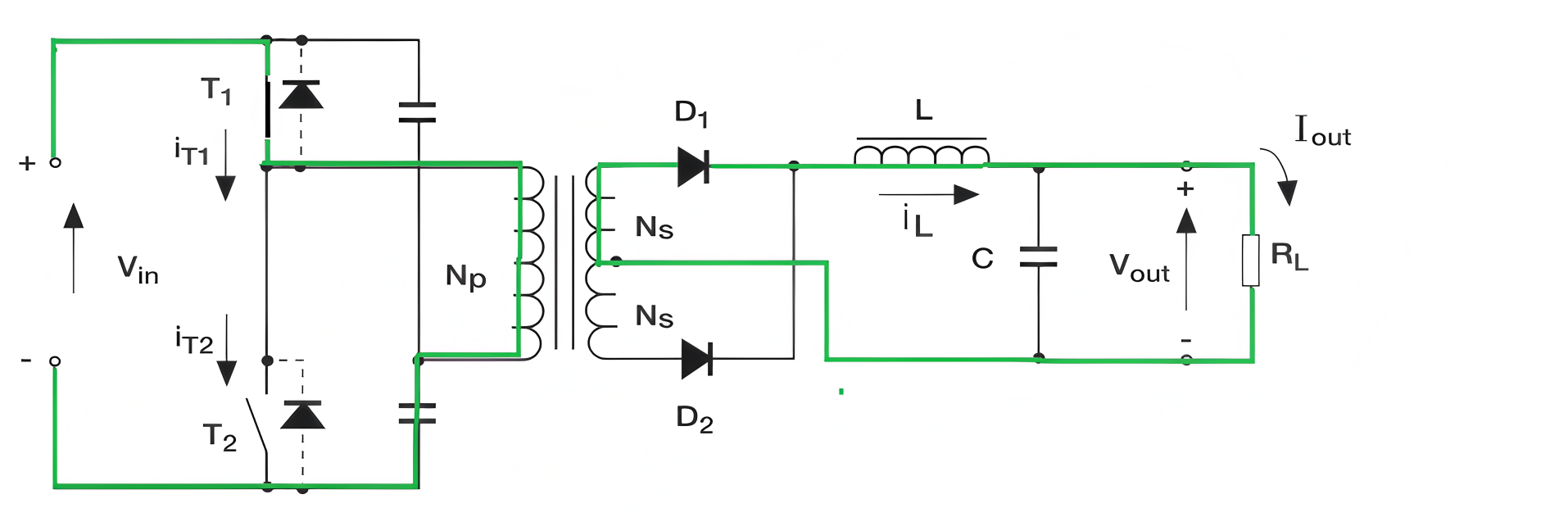

在傳統的開關電源（SMPS）二次側整流中，通常使用PN結二極管或肖特基二極管（Schottky Diode）進行整流。然而，這些傳統二極管具有固定的正向?qū)妷?VF。肖特基二極管的 VF 通常在 0.3V 左右，但這一壓降在輸出電壓極低時，占據了總輸出電壓的顯著比例，導致整流階段的功耗 P∝VF?I 成為主要的效率瓶頸 。物理限制決定了二極管的 VF 很難降低到 0.3V 以下。

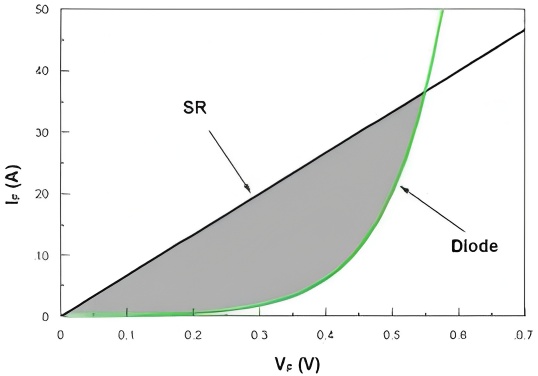

SR技術的核心思想是利用場效應晶體管（MOSFET）取代傳統二極管。MOSFET在導通狀態下表現為純電阻特性，其導通壓降 VDS 由電流和導通電阻 RDS(on) 決定，即 VDS≈I?RDS(on)。通過設計和工藝優化，MOSFET的 RDS(on) 可以不斷降低，或者通過并聯多個晶粒來減小等效電阻 。因此，在給定電流下，SR MOSFET的等效壓降能夠顯著低于傳統二極管的 VF，從而大幅提升效率。

1.2. MOSFET替代二極管的原理與量化優勢

同步整流模式要求精確控制MOSFET的柵極驅動電壓，使其導通與截止時間與被整流電壓的變化嚴格同步 。這種精確控制確保了電流流經低損耗的MOSFET溝道，避免了傳統整流器件在電壓上升和下降過程中的瞬態損耗。

在實際應用中，例如在快速充電電路的輸出級，同步整流 MOSFET 通常選用 40V 到 100V 的低壓器件，內阻 RDS(on) 可低至 3mΩ 到 8mΩ 。在設計權衡中，隨著負載電流密度的不斷增加，傳統的 VF 損耗雖然與電流呈線性關系，但其無法繼續降低的限制使其在高電流下不可避免地成為瓶頸。相比之下，SR 損耗 P∝I2?RDS(on) 雖然對電流的平方敏感，但 RDS(on) 具有持續降低的空間，使其在高電流應用中具有優越的損耗擴展性。

從技術發展歷程來看，同步整流技術在低壓輸出場景下，成功解決了 VF 這一核心效率障礙。然而，在寬禁帶（WBG）時代，特別是在高壓 1200V 碳化硅（SiC）器件的應用中，同步整流的目標發生了根本性轉變：它不再僅僅是用于解決低壓 VF 瓶頸，而必須解決高壓 SiC 器件在第三象限導通時面臨的體二極管（Body Diode）的高正向壓降和**反向恢復電荷（Qrr）**問題。這一轉變將 SR 技術從純粹的“效率優化”工具，提升為“確保 SiC 器件安全及高頻運行的先決條件”。

第二部分：碳化硅功率器件（SiC MOSFET）的獨特電學特性分析

2.1. SiC WBG材料的本質優勢及其對系統損耗的影響

碳化硅（SiC）作為一種寬禁帶半導體材料，相比傳統的硅（Si）器件，具有卓越的電學和熱學特性，包括高擊穿場強（是 Si 的十倍）、寬禁帶（是 Si 的三倍）和高熱導率（是 Si 的三倍）。這些特性使得 SiC MOSFET 能夠?qū)崿F(xiàn)極低的導通電阻 RDS(on)、極高的開關速度，并容許更高的工作溫度。

以基本半導體的 BMF 系列 1200V SiC MOSFET 模塊為例，這些模塊專為高頻、高功率應用（如電動汽車、儲能、DC-DC 變換器）設計 。它們具有低電感設計和優化的熱管理結構，如銅基板和 Si3N4 陶瓷襯底，以確保高可靠性和高功率密度。例如，BMF540R12KA3 模塊在 VGS=18V 時，典型 RDS(on) 僅為 2.5mΩ 。

2.2. SiC MOSFET溝道導通特性：SR模式下的低損耗基準

在同步整流模式下，MOSFET 的溝道被開啟（通常采用 VGS=+18V），使得電流通過低阻抗的溝道流過，此時導通損耗僅取決于 I2RDS(on)。

SiC MOSFET 的 RDS(on) 具有正溫度系數，這意味著電阻隨結溫 Tvj 升高而增加，這有利于多個器件并聯時的電流均衡。例如，BMF80R12RA3 模塊在 80A 電流下，其 RDS(on) 從 25°C 時的 15.0mΩ 增加到 175°C 時的 26.7mΩ 。盡管如此，即使在高結溫和大電流下，通過 SR 溝道實現的等效壓降仍然非常低。

2.3. SiC MOSFET體二極管的固有挑戰：高 VSD 的量化確認

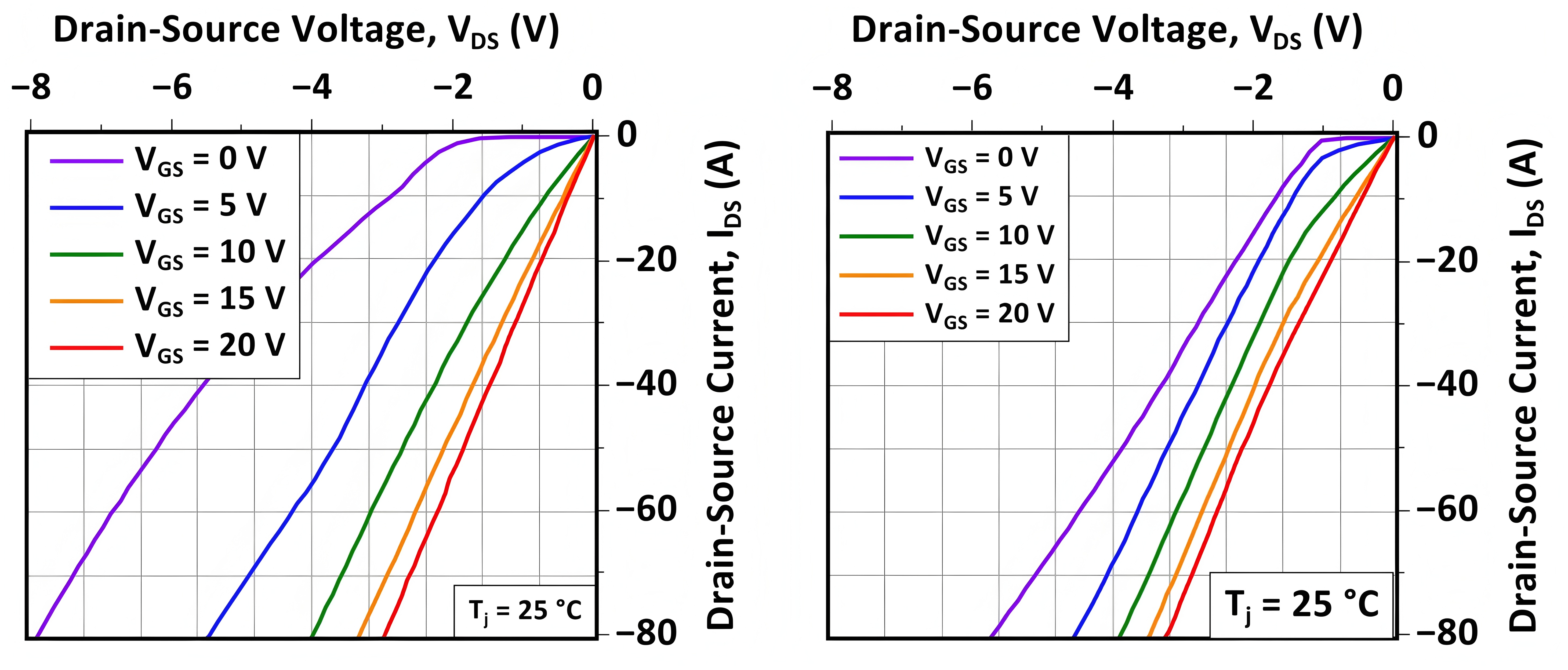

然而，SiC MOSFET 的 PN 結體二極管在反向續流時，表現出固有的高正向?qū)妷?VSD。如果 MOSFET 在死區時間沒有被同步開啟（例如 VGS=0V 或負偏壓，如 ?4V），電流將被迫流經這一 PN 結，導致巨大的傳導損耗。

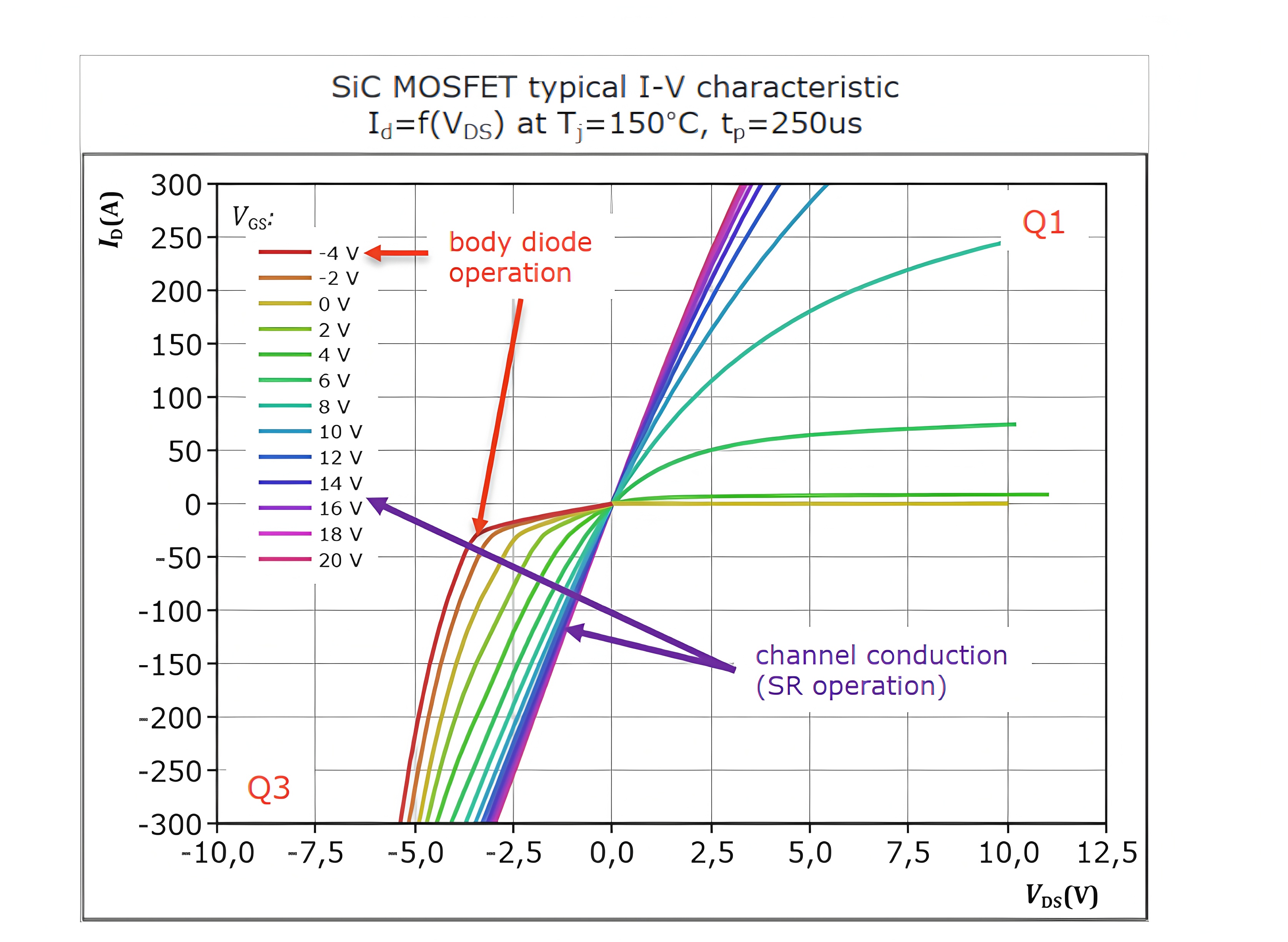

為了直觀展示這一挑戰，下表對比了 SiC 模塊在體二極管模式（非 SR）和同步整流模式下的芯片級導通電壓 VSD。所有數據均選取結溫 Tvj=175°C，以反映實際工作環境下的最差情況。

SiC MOSFET模塊的導通電壓特性對比：體二極管模式 vs. 同步整流模式 (Tvj=175°C)

分析顯示，在所有測試模塊中，體二極管模式下的芯片級 VSD 均在 4.0V 以上，而通過 SR 開啟溝道后，等效壓降可降低約 50% 以上，降至約 2.1V 左右。這一巨大的壓降差距表明，如果電流被迫流經體二極管，將產生不可接受的導通損耗和熱量。

這一現象的本質是寬禁帶材料的固有特征：SiC PN 結需要更高的啟動電壓才能承載電流。因此，在 SiC 器件中啟用 SR 模式，是規避材料物理限制、利用其低 RDS(on) 優勢的唯一有效途徑。

2.4. 反向恢復特性（Qrr/ Err）：高頻應用的隱形殺手

在橋式電路中，當電流從一個 MOSFET 換流到其對臂的 MOSFET 時，如果前一個器件的體二極管參與續流，它會積累反向恢復電荷 Qrr。當對臂 MOSFET 開啟時，必須先清除這些 Qrr，這個過程產生反向恢復電流 Irrm 和反向恢復能量 Err 。

雖然 SiC MOSFET 的 Qrr 遠低于硅基 MOSFET，但在大電流和高開關頻率下，由 Qrr 導致的損耗和瞬態電壓應力依然嚴重。例如，BMF540R12KA3 模塊在 175°C 下，Qrr 達到 9.5uC， Err 達到 3.3mJ 。高 Irrm 與電路中的寄生電感相互作用，會產生巨大的電壓尖峰 V=L?di/dt 。SiC 器件極高的開關速度（ di/dt）使得這一問題更加突出，可能導致器件過壓失效或嚴重的電磁干擾（EMI）。因此，同步整流在 SiC 高頻應用中不僅是“節能器”，更是“保護器”，其目的是通過避免體二極管導通，徹底消除 Qrr 相關的損耗和應力。

第三部分：SiC橋式電路中同步整流的必然性論證

3.1. 橋式電路換流模型與死區時間分析

在半橋或全橋電路（如逆變器或雙向 DC/DC 變換器）中，為了防止上下橋臂在換流過程中發生短路（直通），必須引入一個短暫的死區時間 TDT。在 TDT 期間，上下開關管均處于關斷狀態，此時電感電流必須通過橋臂的續流器件續流。

在沒有啟用同步整流模式的 SiC 橋臂中，這意味著電流將強制流經 SiC MOSFET 的體二極管。如果 TDT 過長或 VGS 驅動不當，體二極管導通的時間占比增加，將直接導致效率崩潰。

3.2. 核心論據：體二極管導通損耗的量化不可接受性

如第二部分所示，SiC 體二極管的導通壓降比 SR 溝道高出約 50% 以上。在追求 99% 極致效率的高功率系統中，任何超過 1V 的額外壓降都意味著巨大的損耗。

可以進行如下的簡化損耗對比：假設一個高功率系統在死區時間 TDT 期間，有 5% 的時間電流流經續流器件，平均電流 IAVG=100A。以 120A 的 BMF120R12RB3 模塊在 175°C 下的數據為例 ：

體二極管模式下（非 SR）：體二極管 VSD≈4.69V。

體二極管模式下平均損耗 Pdiode≈4.69V×100A×0.05≈23.45W。

同步整流模式下（SR）：SR 溝道 VSD≈2.14V。

SR 模式下平均損耗 PSR≈2.14V×100A×0.05≈10.70W。

僅僅 5% 的死區時間續流，體二極管就會帶來 12.75W 的額外損耗。在高功率、高效率的電動汽車或儲能應用中，這種級別的額外熱損耗是無法接受的，它會顯著增加散熱需求，破壞整體效率目標。同步整流通過將高 VSD 損耗轉化為低 I2RDS(on) 損耗，實現了導通損耗的最小化。效率每提高 1%，通常可以使散熱需求減少約 10% ，從而顯著提高功率密度并降低系統成本 。

3.3. 核心論據：Qrr 徹底消除對系統可靠性的決定性貢獻

在 SiC 高頻應用中，SR 的最大價值在于它消除了體二極管的反向恢復。如果體二極管在 TDT 期間導通并積累電荷 Qrr，當對臂 MOSFET 開啟時，這些電荷會引發尖峰電流 Irrm 和反向恢復能量 Err 。

下表量化了 SiC 模塊在體二極管模式下產生的反向恢復特性：

SiC MOSFET模塊的開關損耗特性：體二極管模式下反向恢復分析 (Tvj=175°C)

以 BMF540R12KA3 為例，其 Irrm 峰值高達 338A，即使在 175°C 下 Err 也達到 3.3mJ 。如果系統工作在

50kHz，由此帶來的開關損耗 Prr=fsw?Err 將高達 165W。這種巨大的瞬態損耗不僅嚴重降低效率，更重要的是，高 Irrm 在寄生電感中產生的電壓尖峰，會對器件造成嚴重的過壓應力。

精確的同步整流意味著 MOSFET 在續流期間通過溝道導通，完全繞過了體二極管的 PN 結。在這種模式下，Qrr 約為零，從而徹底消除了

Err 相關的開關損耗和電壓尖峰。在 SiC 器件固有的高 di/dt 特性下，消除 Irrm 這一應力源，是確保 SiC 模塊在高頻下具備高可靠性的決定性因素。因此，同步整流是 SiC 橋式電路中實現極致效率和高可靠性，并充分發揮 SiC 寬禁帶材料優勢的唯一技術路徑。

第四部分：SiC同步整流的實現挑戰與精確定量控制策略

SiC MOSFET 啟用同步整流模式帶來了巨大的效率收益，但也對控制系統提出了更高的挑戰，要求控制精度必須適應 SiC 器件的超快開關速度和對體二極管導通的零容忍。

4.1. 挑戰一：SiC高 di/dt 對控制電路的干擾

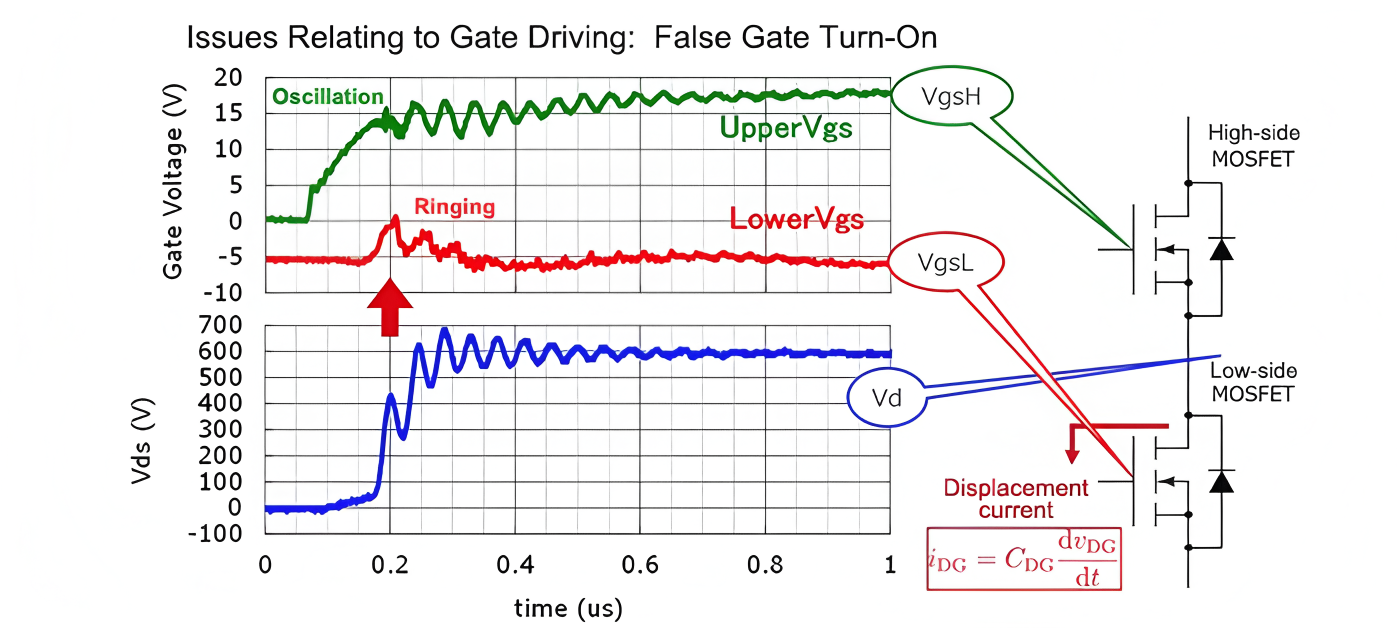

SiC MOSFET 的極快開關速度，其上升時間 (tr) 和下降時間 (tf) 通常在 20ns 到 60ns 范圍內 ，導致極高的 di/dt。高 di/dt 與功率回路的寄生電感相互作用，在 VDS 上產生強烈的電壓振蕩（Ringing）。依賴 VDS 變化的同步整流控制器極易被這些振蕩誤觸發 。此外，SiC 器件 RDS(on) 的不斷降低意味著 I2RDS(on) 損耗與體二極管高 VSD 損耗之間的差距進一步擴大，因此任何微小的控制失誤，導致體二極管短暫導通，都會帶來不成比例的巨大效率懲罰，對控制器的精度要求呈指數級提高。

4.2. 挑戰二：實現精確的自適應死區時間控制

死區時間 TDT 的設置是同步整流控制的核心難點。如果 TDT 過長，電流會流經高損耗的體二極管；如果 TDT 過短，則可能導致上下橋臂直通，引發災難性故障 。理想的 TDT 并非固定值，而是必須隨輸入電壓、負載電流和工作溫度動態變化。傳統的固定時間控制難以滿足 SiC 系統對極致效率的要求。

4.3. 關鍵控制策略：VDS 傳感器的精確零電流檢測 (ZCD)

為了應對這些挑戰，先進的同步整流控制器（如 NEX81801DA）采用 VDS 傳感器進行精確的零電流檢測（Zero Current Detection, ZCD），實現自適應控制 。

這些控制器通過實時監測同步整流 MOSFET 的 VDS 極性變化來確定電流方向。當 VDS 從負值（MOSFET 導通）變?yōu)檎禃r(shí)，表明電流方向即將反轉，SR FET 必須快速關斷，以最小化體二極管的導通時間。

為了解決高 di/dt 振蕩導致的誤觸發問題，控制器必須具備可外部調節的導通消隱時間（Blanking Time）。只有在 VDS 變化持續時間超過這個消隱時間后，控制信號才會被識別。此外，SR 控制器必須能夠自適應地調節 SR 導通時間，以優化輕載條件下的效率，從而改善電源在整個負載范圍內的平均效率。

4.4. 針對 SiC 的數字與硬件輔助控制優化

為了實現 SiC 系統所需的極致精度，數字控制和硬件輔助控制策略被廣泛應用：

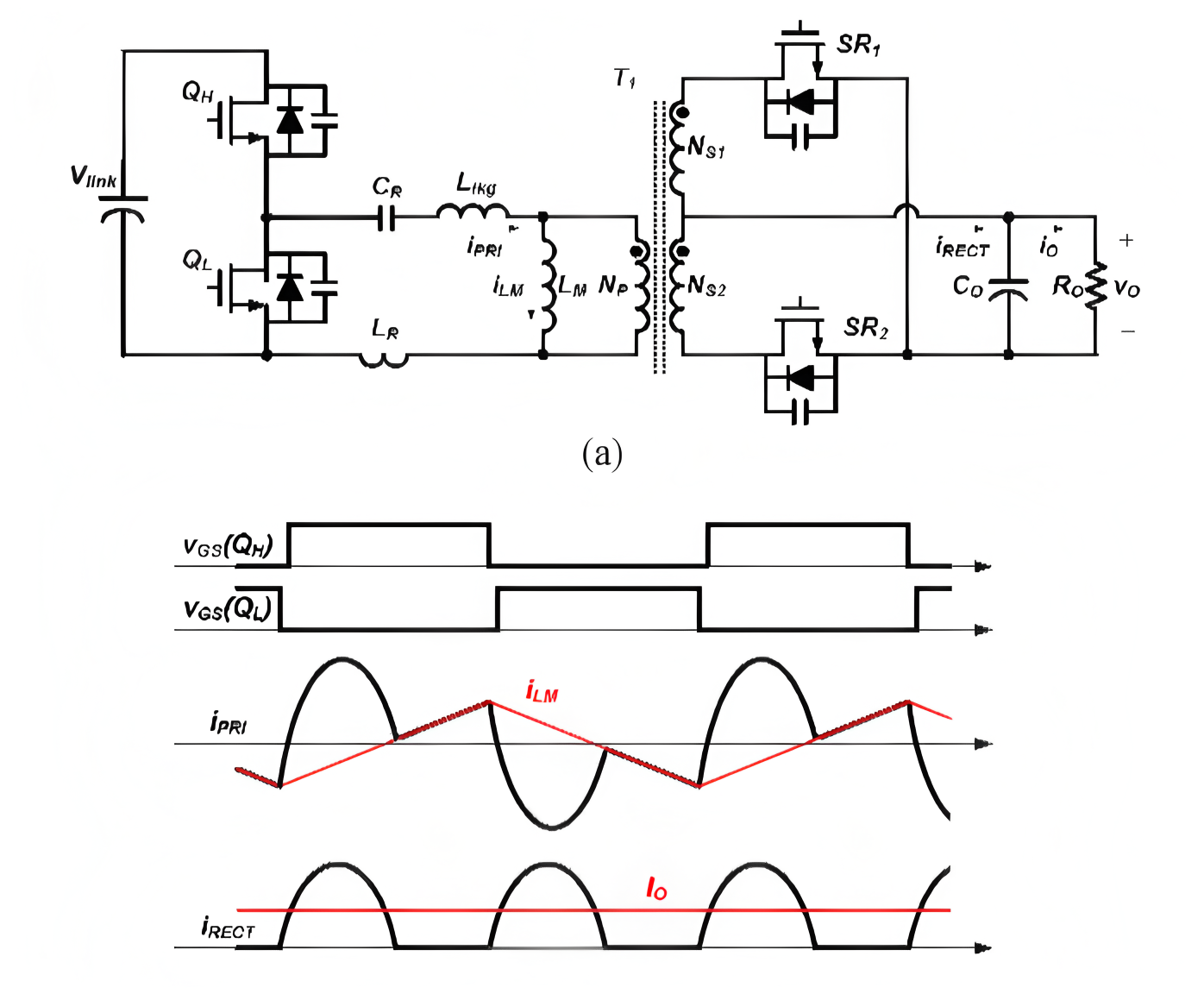

數字自適應控制：針對特定拓?fù)洌ㄈ珉p向 LLC 諧振變換器），研究提出了基于二階擬合模型的數字同步整流控制算法 。該算法能夠準確計算并動態調節同步整流管的導通時間，從而顯著降低導通損耗。在實驗中，該方法在 300kHz 開關頻率下，相比傳統算法可減少 27.7W 的同步整流管損耗 。

硬件輔助死區時間調整：通過脈沖產生單元、RC 單元和比較單元的組合，可以構建具有死區時間調整的橋式同步整流電路 。這種方法提供了增強的魯棒性，適用于全橋和半橋拓?fù)洹?

下表總結了高效率同步整流控制策略的對比：

高效率同步整流控制策略對比與 SiC 適應性

值得注意的是，先進的 SR 控制器（如 NEX81801DA）即使是低功耗芯片，也采用低熱阻的 TSOT23-6 封裝 。這從側面反映了 SiC 高頻應用環境的熱密度極高，對包括控制芯片在內的所有元件的熱性能提出了嚴苛的要求。這證實了在 SiC 系統中，熱管理策略必須從功率器件擴展到整個控制鏈，實現熱量的“源頭抑制”而非僅僅依賴“散熱處理”。

第五部分：SiC同步整流技術的未來發展趨勢與應用前景

5.1. 拓?fù)鋭?chuàng)新與效率提升

SiC 同步整流技術正在推動電力電子拓?fù)湎蚋哳l率和雙向功率流發展。在諧振變換器（如 LLC）中，SiC SR 是實現高頻和雙向性的核心 。通過數字控制和 SiC 器件的超低 RDS(on) 及近零 Qrr 特性，LLC 拓?fù)淠軌蛟?300kHz 甚至更高的頻率下維持 98% 以上的效率 。

未來的發展趨勢是將損耗最小化控制從單向系統擴展到雙向系統，例如在模塊化多電平變換器（MMC）子模塊中，利用 SiC MOSFET 溝道的雙向?qū)ㄌ匦?，通過調整同步整流和非同步整流模式的占比，實現器件損耗的自適應均衡 。

5.2. 系統集成度提升與封裝優化

SiC 功率模塊正朝著標準化和 SiC 優化封裝方向發展，以提高系統級效率和功率密度 。基本半導體提供的 BMF 系列 34mm 和 62mm 半橋模塊是這一趨勢的代表 。這種模塊化設計有助于降低系統寄生電感，從而在超高頻下實現更可靠的同步整流控制。

同時，SiC 材料制造工藝的成熟，特別是晶圓尺寸從 6” 向8” 的邁進，預計將顯著降低 SiC 器件的制造成本 ，加速 SiC 同步整流技術在電動汽車、能源存儲和工業電源中的普及。

5.3. 邁向更高的開關頻率與極致效率

SiC 同步整流技術支持系統工作在更高的開關頻率，從而能夠減小無源元件（如變壓器和電感）的體積和重量，實現更高的功率密度 。在現代世界，減少電力轉換過程中的損耗至關重要，因?yàn)樵诿總€(gè)轉換階段，總功率中約有 2% 至 15% 會以熱量的形式浪費 。同步整流是實現下一代電力系統（如電動汽車逆變器和高密度 DC-DC 轉換器）超過 99% 效率目標的核心技術。

當 SiC SR 技術將半導體開關和導通損耗最小化后，未來的效率瓶頸將轉向無源元件（如磁性元件和電容）和拓?fù)浣Y(jié)構的固有損耗。這要求設計人員將精力集中在新型材料科學和拓?fù)浣Y(jié)構創新上，以充分利用 SiC SR 所實現的超高開關頻率。

5.4. 重點應用領域與市場影響

SiC 同步整流技術在多個高增長領域具有決定性影響：

電動汽車（eMobility）：應用于高效車載充電器和主逆變器，利用 SiC 的高效率和高功率密度特性 。

工業應用：包括新能源逆變器和高密度 DC-DC 轉換器 。

電網和能源：UPS 系統、數據中心電源、SST固態變壓器，大型能源存儲系統，這些領域?qū)煽啃院蜆O致效率有最高要求 。

SiC SR 技術的普及和成熟正在重新定義電力電子系統的設計原則。過去的設計通常需要在開關損耗和導通損耗之間進行性能妥協，并容忍二極管的固有缺陷。現在，SiC SR 使得設計者能夠同時最小化這兩種關鍵損耗，從而推動電力電子設計從“妥協”轉向“性能驅動”，加速實現更高電壓、更高頻率、更高功率密度的系統目標 。

深圳市傾佳電子有限公司（簡稱“傾佳電子”）是聚焦新能源與電力電子變革的核心推動者：
傾佳電子成立于2018年，總部位于深圳福田區，定位于功率半導體與新能源汽車連接器的專業分銷商，業務聚焦三大方向：
新能源：覆蓋光伏、儲能、充電基礎設施；
交通電動化：服務新能源汽車三電系統（電控、電池、電機）及高壓平臺升級；
數字化轉型：支持AI算力電源、數據中心等新型電力電子應用。
公司以“推動國產SiC替代進口、加速能源低碳轉型”為使命，響應國家“雙碳”政策（碳達峰、碳中和），致力于降低電力電子系統能耗。
需求SiC碳化硅MOSFET單管及功率模塊，配套驅動板及驅動IC，請搜索傾佳電子楊茜

結論

在 1200V SiC MOSFET 橋式拓?fù)渲校瑔⒂猛秸鳎⊿R）模式并非僅是效率提升的優化手段，而是基于 SiC 器件電學特性和高頻高功率系統性能要求的技術必然性。

1. 導通損耗危機是主要驅動力：SiC MOSFET 固有的 PN 結體二極管在高工作結溫 (175°C) 下會產生高達 4.1V 至 5.1V 的導通壓降 VSD。在橋式電路的死區時間，若電流流經體二極管，會造成巨大的傳導損耗，這在高功率、追求 99% 效率的系統中是不可接受的。啟用 SR 模式，利用低 RDS(on) 的溝道導通，可將等效導通壓降降低 50% 以上（至約 2.1V），從而實現導通損耗的最小化。

2. Qrr 消除是高頻可靠性的前提：盡管 SiC 器件的體二極管 Qrr 較低，但它在大電流下的反向恢復能量 Err 和峰值電流 Irrm（如 BMF540R12KA3 的 Irrm 高達 338A）仍然巨大，足以在高 di/dt 環境下引發嚴重的開關損耗和過電壓尖峰。精確的同步整流控制通過完全避免體二極管導通，使得 Qrr≈0，徹底消除了反向恢復相關的開關應力和損耗。這是確保 SiC 器件能夠在 100kHz 甚至更高頻率下高效、安全運行的絕對先決條件。

綜上所述，SiC 功率器件只有通過精密的同步整流控制，才能最大化其寬禁帶材料帶來的高速度和低電阻優勢。同步整流不僅優化了導通損耗，更保障了高頻開關的可靠性，是實現下一代高功率密度和極致效率電力電子系統的核心技術支柱。
