臺階儀/橢偏儀在不同半導體關鍵工序中的計量技術與應用

Flexfilm ? 2025-09-29 18:05 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

隨著半導體技術向高集成度高性能方向不斷發展,工藝尺寸持續縮小,制造工藝對膜厚、線寬、臺階高度及電阻率等關鍵參數的測量精度提出了更高要求。然而,半導體測量設備在實際應用中面臨量值溯源體系不完善、測量結果不一致等突出問題,直接影響工藝控制的準確性與器件性能的可靠性。Flexfilm探針式臺階儀可以實現表面微觀特征的精準表征關鍵參數的定量測量,精確測定樣品的表面臺階高度與膜厚,為材料質量把控和生產效率提升提供數據支撐。

本文通過系統研究臺階儀橢偏儀、掃描電子顯微鏡四探針測試儀等典型測量設備的計量方法,分析其量值溯源中的關鍵要素,提出構建多維度計量數據模型庫,并建立基于數據的設備管控決策機制,從而為實現測量設備的精準溯源、科學管理與全生命周期控制提供有效解決方案,推動工藝質量提升與良率優化。

1

測量設備與工藝對應關系

flexfilm


典型測量設備與對應工藝

半導體工藝流程復雜,涵蓋晶圓制備、溝槽光刻、溝槽刻蝕、薄膜沉積、離子注入、拋光、金屬化封裝測試等環節。每道工序均需配備專用測量設備,以監控關鍵參數。

2

典型設備計量技術

flexfilm

臺階儀

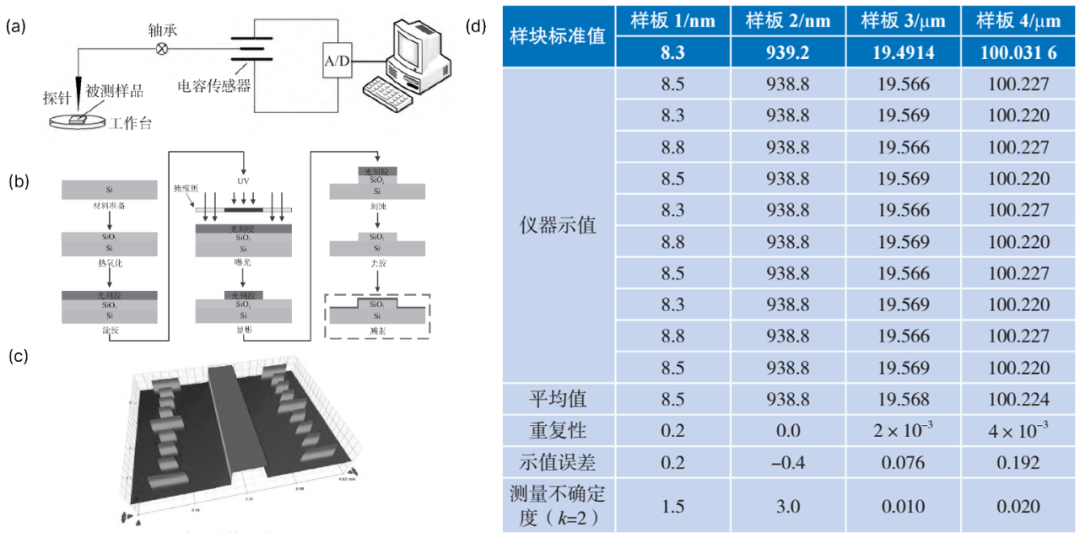

a)臺階儀測量原理臺階高度樣板臺階高度樣板三維圖像臺階儀校準數據

臺階儀為接觸式表面形貌測量設備,通過探針在樣品表面移動,感知高度變化,轉換為電信號并重建輪廓。其校準依賴于臺階高度標準樣板,該樣板經光刻、刻蝕、濺射等工藝制成,具備已知高度與良好表面特性。

校準過程中,采用激光干涉儀或原子力顯微鏡對臺階高度進行定值,依據JJF129—2017規范評價儀器的示值誤差與重復性。

橢偏儀


(a)橢偏儀測量原理研制的 2~1 000 nm 膜厚標準樣片橢偏儀校準數據

橢偏儀通過分析偏振光在薄膜表面的反射行為,獲取薄膜厚度折射率。其校準采用氧化法制備的膜厚標準樣板,定值設備包括XPS與光譜型橢圓儀。

校準依據JJG14—2011,重點評估膜厚與折射率的測量準確度。

掃描電子顯微鏡(SEM)

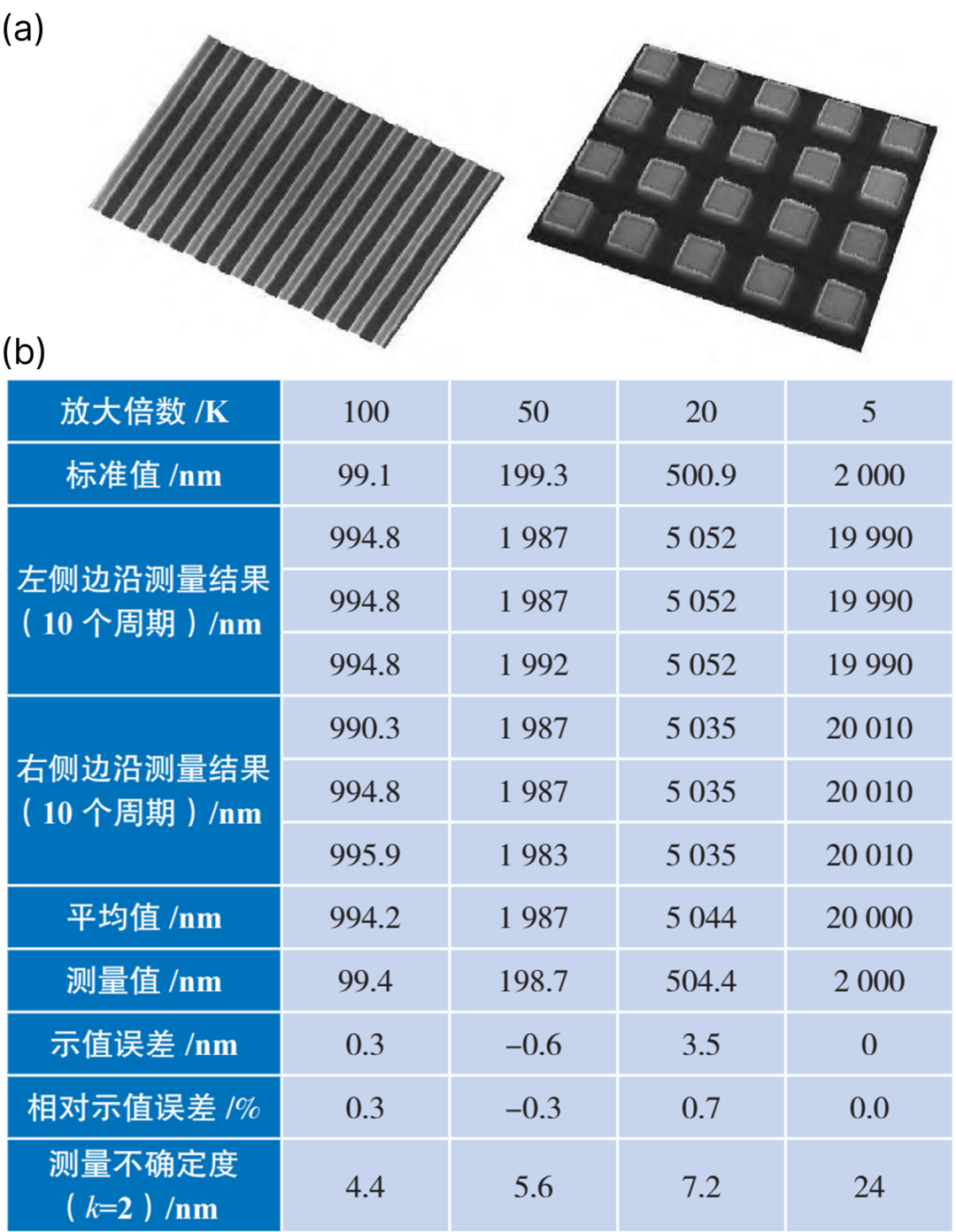

(a)線距樣板:左-豎柵,右-格柵X 向測量示值誤差

SEM通過電子束掃描樣品表面,收集二次電子等信號成像,用于微納尺度圖形測量。其校準采用線距標準樣板,通過原子力顯微鏡或可溯源SEM進行定值。

校準依據JJF 1351—2012,評估測長示值誤差、正交畸變等參數。

四探針測試儀


(a)四探針測試儀測量原理方阻示值誤差

四探針測試儀采用直流四探針法測量電阻率,通過外側探針注入電流,內側探針檢測電壓,計算得出電阻率值。校準采用摻雜硅片作為電阻率標準樣板,通過標準電流源與納伏表實現溯源。校準依據JG 508—2004,主要評價方阻示值誤差,典型誤差控制在3%以內

3

計量管控決策機制

flexfilm


基于數據的計量技術管控體系決策機制思路

為實現設備全生命周期管理,提出基于數據的計量技術管控體系。該體系通過采集多維度計量數據與設備運行狀態信息,構建計量數據模型庫,集成至質量管理平臺。系統能夠自動評估設備重復性、穩定性,識別關鍵參數,制定科學校準周期與應急響應機制,為設備采購、驗收、使用與維護提供決策支持。

半導體測量設備的準確性可靠性直接關系到工藝控制水平與產品良率。本文系統闡述了臺階儀、橢偏儀、SEM與四探針測試儀等典型設備的計量方法與溯源體系,并提出構建數據驅動的計量管控機制,半導體制造企業提升工藝控制能力與設備管理水平提供技術參考。未來,隨著工藝節點不斷推進,計量技術將繼續朝著更高精度、更強溯源性與更智能化的方向發展。

Flexfilm探針式臺階儀

flexfilm


在半導體、光伏、LED、MEMS器件、材料等領域,表面臺階高度、膜厚的準確測量具有十分重要的價值,尤其是臺階高度是一個重要的參數,對各種薄膜臺階參數的精確、快速測定和控制,是保證材料質量、提高生產效率的重要手段。

  • 配備500W像素高分辨率彩色攝像機
  • 亞埃級分辨率,臺階高度重復性1nm
  • 360°旋轉θ平臺結合Z軸升降平臺
  • 超微力恒力傳感器保證無接觸損傷精準測量

費曼儀器作為國內領先的薄膜厚度測量技術解決方案提供商,Flexfilm探針式臺階儀可以對薄膜表面臺階高度、膜厚進行準確測量,保證材料質量、提高生產效率。

原文參考:《典型半導體工藝測量設備計量技術》
