摘要

傾佳電子對基本半導體（BASIC Semiconductor）的BMF540R12KA3碳化硅（SiC）MOSFET模塊在高功率工業應用中，取代傳統英飛凌（Infineon）FF800R12KE7硅（Si）IGBT模塊背后的根本性驅動因素進行了權威性分析。此次替代并非簡單的增量升級，而是由碳化硅優越的物理特性所引發的一場范式革命。這一轉變帶來了一系列可量化的系統級優勢：首先，顯著降低的功率損耗帶來了前所未有的系統效率；其次，更高開關頻率的運行能力，極大地提升了功率密度，并相應地縮減了系統尺寸、重量與成本；再者，其卓越的熱性能與可靠性，尤其在嚴苛的工業環境下表現突出。最后，一個完整且經過驗證的設計生態系統，為工程團隊從傳統技術向新技術的過渡提供了保障，有效降低了風險并縮短了開發周期。通過對器件特性、系統級仿真及實際應用考量的詳盡分析，傾佳電子得出結論：BMF540R12KA3及其所代表的SiC技術，為工業變頻器、儲能系統及光伏逆變器等領域的新一代高性能設計提供了極具吸引力的綜合價值主張，使得傳統Si IGBT技術在這些前沿應用中逐漸被取代。

1. 功率半導體技術的范式轉移：SiC MOSFET 與 Si IGBT 的對比

本章節旨在闡明構成SiC技術優勢基礎的物理學原理與器件層面的差異。我們將從原子層面出發，逐步深入到元器件的數據手冊，通過第一性原理構建論證體系，揭示兩種技術路線的本質區別。

1.1 基礎優勢：4H-SiC與硅材料物理特性的對比

兩種功率模塊之間懸殊的性能表現并非偶然，而是其半導體材料固有物理特性的直接體現。深入理解這些特性，是探究此次技術替代“根本原因”的第一步。碳化硅作為一種寬禁帶（WBG）半導體，其物理屬性從根本上解決了硅材料在高壓、高頻、高溫應用中的固有瓶頸 。

寬禁帶（Wide Bandgap, WBG）： 碳化硅的禁帶寬度約為3.26 eV，幾乎是硅（約1.12 eV）的三倍 。更寬的禁帶意味著將電子從價帶激發到導帶需要更多的能量，這使得SiC器件能夠承受更高的電壓和工作溫度，同時具有更低的漏電流，這是其所有優勢的物理基礎。

臨界擊穿場強（Critical Electric Field）： SiC的臨界擊穿場強約為硅的10倍 。這一特性至關重要，它允許在相同的額定電壓下，SiC器件的漂移層厚度可以做得更薄。由于高壓器件的導通電阻主要由漂移層電阻決定，更薄的漂移層意味著SiC MOSFET能夠?qū)崿F(xiàn)比同電壓等級的硅基器件低得多的導通電阻（ RDS(on)?）。

熱導率（Thermal Conductivity）： SiC的熱導率約為硅的三倍（約3.3-4.5 W/cmK vs. 1.5 W/cmK）。這意味著SiC器件能更高效地將半導體結產生的熱量傳導出去，從而允許更高的結溫運行、實現更高的電流密度，并簡化系統的熱管理設計 。

更高工作溫度（Higher Operating Temperature）： 寬禁帶與高熱導率的結合，使得SiC器件能夠在遠高于硅器件的結溫下可靠工作（Tj? > 175°C），而硅器件的性能在150°C以上會顯著惡化 。

這些材料特性的差異并非微不足道，而是在數量級上的根本不同。這決定了SiC不僅僅是一種“更好”的材料，而是屬于新一代的半導體。傳統Si IGBT的出現，本身就是一種技術上的妥協：為了克服高壓Si MOSFET導通電阻過高的難題，通過引入少數載流子注入（雙極性工作原理）來降低導通壓降。然而，這種妥協的代價是器件內部存在電荷存儲效應，導致開關速度緩慢，并在關斷時產生顯著的“拖尾電流”，造成巨大的開關損耗。SiC材料憑借其超高的臨界擊穿場強，使得制造高耐壓、低導通電阻的多數載流子器件（MOSFET）成為可能，從而徹底擺脫了上述妥協。SiC MOSFET集IGBT的低導通損耗與低壓MOSFET的高開關速度于一身，成為一種近乎理想的開關器件。這正是其能夠取代Si IGBT的核心物理學邏輯。

1.2 器件靜態特性分析：BMF540R12KA3 vs. FF800R12KE7

材料層面的優勢最終會體現在器件的電氣參數上。通過對比兩款模塊在靜態（直流）工況下的關鍵參數，我們可以清晰地看到這些優勢如何轉化為實際性能。

導通損耗：

BMF540R12KA3 (SiC MOSFET): 其導通損耗由導通電阻$R_{DS(on)}$決定，計算公式為 $P_{cond} = I_D^2 times R_{DS(on)}$。該模塊在25°C時，芯片級的典型$R_{DS(on)}$僅為2.5 mΩ，即使在175°C高溫下也僅為4.3 mΩ 。這種純阻性特性意味著在中低電流下，其導通損耗遠低于IGBT。

FF800R12KE7 (Si IGBT): 其導通損耗由集電極-發射極飽和壓降$V_{CE(sat)}$決定，計算公式為 $P_{cond} = I_C times V_{CE(sat)}$。雖然FF800R12KE7的官方數據手冊未在資料中提供，但同級別的800A/1200V IGBT模塊的$V_{CE(sat)}$通常在1.7V至2.1V之間 。$V_{CE(sat)}$具有一個類似二極管的固定開啟電壓，導致其損耗與電流成線性關系。

熱阻：

BMF540R12KA3: 每個MOSFET的結到殼熱阻（Rth(j?c)?）典型值為0.07 K/W 。

FF800R12KE7: IGBT的結到殼熱阻為0.0892 K/W 。

此表格為工程評估提供了初步依據。通過對比R_{DS(on)}與V_{CE(sat)}，可以清晰地看到兩者不同的導通損耗機制。雖然IGBT的額定電流更高，但在實際應用中，尤其是在低于額定電流的寬泛工作范圍內，SiC MOSFET的平方損耗特性可能帶來更低的導通損耗。更重要的是，BMF540R12KA3更低的熱阻（0.07 K/W vs 0.0892 K/W），結合其所采用的氮化硅（Si3N4）陶瓷基板的卓越導熱性能（詳見3.2節），意味著它能更有效地將芯片產生的熱量導出。這形成了一個良性循環：更低的損耗產生更少的熱量，而產生的熱量又被更高效地移除，最終導致更低的工作結溫和更高的系統可靠性。在耗散數百瓦功率的系統中，這看似微小的熱阻差異將直接轉化為更低的溫升（ΔT=Ploss?×Rth?），為系統設計提供了更大的熱裕量。

1.3 動態性能與開關損耗的革命性降低

SiC相對于IGBT最引人注目的優勢在于其動態（開關）性能。正是這一優勢，開啟了高頻電力電子技術的新紀元。

開關能量：

BMF540R12KA3 (SiC MOSFET): 作為多數載流子器件，其開關過程極快，不存在少數載流子復合過程，因此沒有拖尾電流。其在175°C、540A/600V條件下的典型開通能量（Eon?）為15.2 mJ，關斷能量（Eoff?）為12.7 mJ，總開關能量（Etotal?）約為27.9 mJ 。此外，SiC MOSFET的體二極管幾乎沒有反向恢復電荷（ Qrr?），這極大地降低了橋式電路中對管開通時的損耗 。

FF800R12KE7 (Si IGBT): 作為雙極性器件，其關斷過程中存在存儲電荷的清除過程，導致了明顯的“拖尾電流”，開關損耗巨大。在可比條件下，F(xiàn)F800R12KE7的$E_{on}$為54.6 mJ，$E_{off}$高達132 mJ，總開關能量約為186.6 mJ 。這幾乎是SiC MOSFET的7倍。高損耗主要源于緩慢的關斷過程以及其反并聯硅二極管顯著的反向恢復特性。

開關損耗的計算公式為 Psw?=Etotal?×fsw?。上表清晰地揭示了一個核心事實：在任何給定的開關頻率下，IGBT的開關損耗都將遠高于SiC MOSFET。正是這種巨大的開關損耗，成為了限制IGBT系統工作頻率的根本枷鎖。可以說，IGBT的高開關損耗是其必須支付的“頻率稅”，而SiC技術在很大程度上豁免了這項稅負。近7倍的開關能量差異意味著，在相同頻率下，IGBT將產生7倍的開關熱量。為了將結溫控制在安全范圍內，IGBT系統的設計者不得不被迫降低開關頻率。后續的系統仿真（見2.1節）也證實了這一點，其中IGBT系統以6 kHz運行，而SiC系統則能輕松運行在12 kHz 。這種頻率限制正是器件物理特性（體現在 Eon?/$E_{off}$數據中）在系統設計層面的直接映射。

2. 系統級影響的量化分析：效率、功率密度與熱性能

本章節將器件層面的數據轉化為系統層面的性能表現，以提供的PLECS仿真作為核心證據，展示器件差異在實際應用中所帶來的深遠影響。

2.1 高功率電機驅動逆變器的仿真對比

數據手冊中的參數固然重要，但系統級仿真能夠在特定的、真實的應用場景下（800Vdc母線，300Arms電機驅動），提供一個全面而綜合的性能視圖 。

固定功率輸出仿真分析： 此項仿真任務旨在比較在相同的輸出功率（驅動300Arms負載）和散熱條件下（80°C散熱器），兩種器件的性能差異。值得注意的是，為控制損耗，IGBT系統的工作頻率被限制在6 kHz，而SiC系統則可以輕松運行在兩倍的頻率，即12 kHz 。

功率損耗： 仿真結果顯示，每個SiC MOSFET開關的總損耗為242.66 W，而每個IGBT開關的總損耗則高達1119.22 W。這意味著SiC方案將單個開關的損耗降低了驚人的78.3%（即損耗降低了4.6倍）。

系統效率： 巨大的損耗差異直接反映在系統效率上。SiC逆變器的系統效率達到了99.39%，而IGBT逆變器僅為97.25% 。這超過2個百分點的效率提升在高功率系統中意味著巨大的節能潛力。

結溫： 盡管工作頻率是IGBT的兩倍，SiC MOSFET的最高結溫卻顯著更低，僅為109.49°C，而IGBT的結溫則達到了129.14°C 。這充分證明了SiC方案卓越的能效和熱性能。

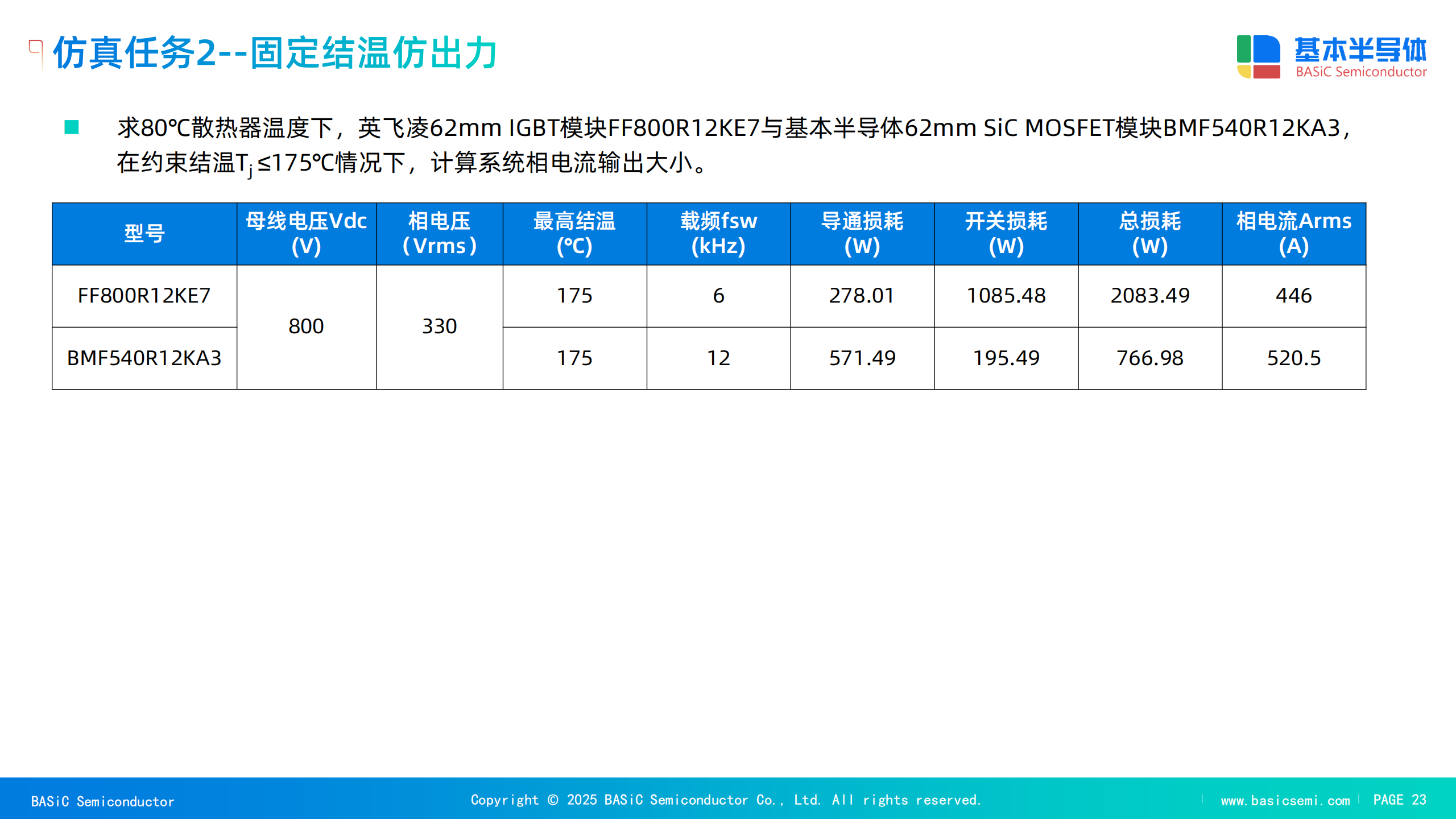

固定結溫仿真分析： 此項仿真旨在探索在相同的熱設計約束下（即最高結溫均被限制在175°C），兩種系統所能實現的最大輸出能力。

輸出電流能力： 結果表明，當兩種器件都被推至其熱極限時，基于SiC的系統能夠輸出高達520.5 Arms的相電流，而基于IGBT的系統僅能輸出446 Arms。這意味著在相同的散熱系統和熱裕量下，SiC方案的功率輸出能力提升了約17% 。

仿真結果是整個論證體系的關鍵支柱。它無可辯駁地證明了SiC模塊在實際應用中的壓倒性優勢?！肮潭üβ省狈治霰砻?，在完成相同工作時，SiC方案效率更高、溫度更低?！肮潭ńY(jié)溫”分析則表明，在擁有相同散熱系統時，SiC方案能提供更強的動力。這種“效率”與“功率”的雙重優勢，是SiC技術系統級價值主張的核心。設計工程師可以根據產品需求，選擇將這一優勢轉化為節能（例如在光伏和儲能應用中），或者在不重新設計冷卻系統的情況下，提升產品的額定功率。

2.2 釋放功率密度：高開關頻率的核心價值

開關速度的提升并非僅僅是學術上的進步，它對整個功率變換器的尺寸、重量和成本都產生了直接而深遠的影響。

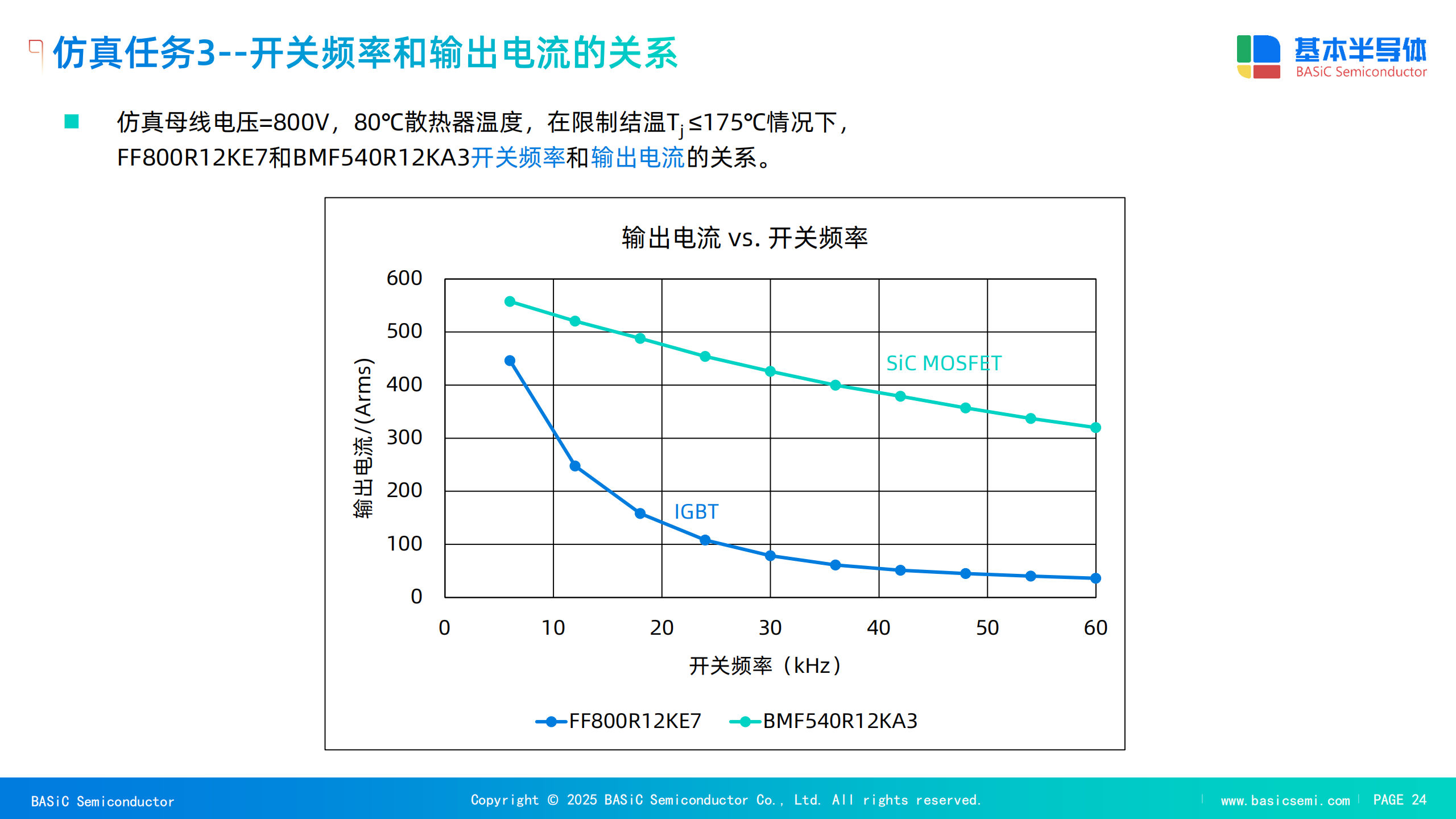

頻率與輸出能力的關系： 仿真報告中的輸出電流與開關頻率關系圖清晰地展示了兩種技術的邊界 。IGBT的輸出電流能力隨著開關頻率的增加而急劇下降，這是因?yàn)殚_關損耗隨頻率線性增加，很快就達到了其散熱能力的極限。相比之下，SiC MOSFET由于其極低的開關能量，其輸出能力在很寬的頻率范圍內都能保持在高水平。

對無源元件的影響： 在電力電子變換器中，輸出濾波器（主要由電感和電容構成）的尺寸與開關頻率密切相關。更高的開關頻率允許使用更小的電感和電容值來達到相同的電流或電壓紋波指標 。這是因?yàn)樗璧碾姼兄蹬c開關頻率成反比。

系統尺寸的縮減： 更小的無源元件，加上因損耗降低而得以縮小的散熱系統，共同促成了整個功率變換器體積和重量的顯著減小 。這種尺寸的縮減是衡量功率密度的關鍵指標。

這張輸出電流與開關頻率的關系圖是整個數據集中最具說服力的視覺證據 。它直觀地概括了動態性能的全部論點，表明SiC器件開辟了一個IGBT技術根本無法企及的高頻設計新空間。這種視覺證據比純粹的數字表格更能有力地傳達其戰略優勢。因此，用SiC MOSFET替代IGBT，不僅僅是一次簡單的元件替換，它更是一項能夠引發整個平臺重新設計的賦能技術。更高的功率密度催生了模塊化、可擴展的系統架構。例如，一個1 MW的儲能PCS可以由更少、更小、更輕的逆變器模塊構成，從而降低了安裝成本、占地面積和系統復雜性。這種影響會貫穿產品的整個生命周期，從制造、運輸?shù)桨惭b和維護。當開關頻率從IGBT典型的10 kHz以下提升到SiC可以輕松達到的50 kHz甚至更高時，電感和電容的體積可以成倍縮小。這不僅使元件本身變小，更徹底改變了變換器的機械布局。原先需要液冷散熱的系統現在可能只需風冷，原先需要落地安裝的設備現在可以壁掛。這些系統架構層面的革新，其根源都來自于SiC芯片那微不足道的開關損耗。

2.3 重新定義熱管理

功率損耗最終轉化為熱量，而如何有效管理這些熱量，是電力電子設計中的主要挑戰和成本驅動因素。

熱負荷的降低： 如仿真所示，一個三相逆變器在300Arms工況下，采用SiC方案的總系統損耗約為1.46 kW，而采用IGBT方案的總損耗則高達6.72 kW 。這意味著SiC方案減少了超過5 kW的廢熱需要被散熱系統帶走。

更高溫度運行： SiC器件能夠在更高的結溫下（175°C甚至更高）可靠工作，這為散熱設計提供了更大的溫差（ΔT）。根據熱傳遞基本定律，更大的溫差意味著傳熱效率更高，允許使用更小的散熱器，或在更高環境溫度下工作。

對冷卻系統的影響： 熱負荷的大幅降低，使得設計者有機會從復雜、昂貴且可靠性較低的液冷系統，轉向更簡單、更可靠的強制風冷系統，甚至在風冷系統中減小風扇的尺寸和功耗，從而進一步提升系統效率和可靠性 。

熱性能的優勢為系統可靠性帶來了正反饋。在相同的輸出功率下，更低的工作溫度直接延長了元器件的壽命，這不僅限于功率模塊本身，也包括對熱量敏感的周邊元件，如電解電容和控制板。根據阿倫尼烏斯方程，元器件的壽命與工作溫度呈指數關系。仿真顯示，在同等負載下，SiC器件的運行溫度低了20°C（109°C vs 129°C）。這個看似不大的溫差，卻可能使功率模塊的平均無故障時間（MTBF）提升一倍甚至更多。這種可靠性的增強，對于停機成本極高的工業應用而言，是一個至關重要的價值點。

3. 實際應用考量：驅動、可靠性與集成生態系統的重要性

本章節旨在解決工程師在采用新技術時所面臨的實際問題，證明這種技術替代不僅在技術上是優越的，在實踐中也是可行和可靠的。

3.1 掌控柵極：克服SiC MOSFET獨特的驅動挑戰

從柵極驅動的角度來看，SiC MOSFET并非IGBT的直接替代品。它們有不同的驅動要求和潛在的失效模式，必須得到妥善處理。

米勒效應（Miller Effect）： 在橋式電路中，當一個開關管（如下管）處于關斷狀態，而對管（上管）在快速開通時，橋臂中點的電壓會發生極高斜率的變化（高dv/dt）。這個dv/dt會通過關斷狀態下管的柵漏寄生電容（Cgd?）產生一個米勒電流，該電流流過關斷柵極電阻，可能會在柵源兩端感應出足夠高的電壓，導致下管被意外寄生導通，從而引發上下橋臂直通短路 。

SiC對米勒效應的敏感性： 相比IGBT，SiC MOSFET對米勒效應更為敏感。這主要有兩個原因：首先，SiC MOSFET的柵極開啟閾值電壓（VGS(th)?）更低（BMF540R12KA3約為2.7V，而IGBT通常在5.8V左右）；其次，SiC的開關速度極快，產生的dv/dt遠高于IGBT，從而導致更大的米勒電流 。

解決方案——米勒鉗位（Miller Clamp）： 針對這一挑戰，基本半導體提供的專用驅動芯片，如BTD5452R以及BSRD-2503參考設計中使用的驅動芯片，都集成了有源米勒鉗位功能。該功能在MOSFET關斷期間，當柵極電壓低于一個安全閾值（如2V）時，會提供一個從柵極到負電源軌的低阻抗通路，主動將米勒電流旁路，從而有效抑制柵壓抬升，確保器件保持在可靠的關斷狀態 。例如，BTD5452R能夠提供高達1A的鉗位電流能力 。

高共模瞬態抗擾度（CMTI）： SiC的快速開關會產生強烈的共模噪聲。為了確保隔離柵兩側的控制信號不被干擾，驅動芯片必須具備極高的CMTI。BTD5452R驅動芯片擁有高達250 V/ns的典型CMTI，確保了在惡劣的電磁環境下信號傳輸?shù)耐暾?。

對于初次接觸SiC的工程師而言，寄生導通的風險可能是一個主要的技術障礙。他們需要自行設計復雜的分立鉗位電路并進行驗證。然而，通過提供集成了米勒鉗位等關鍵保護功能的專用驅動芯片（如BTD5452R）和完整的參考設計（如BSRD-2503），基本半導體將一個復雜的設計挑戰轉化為了一個已經解決的問題。這不僅是銷售一個元器件，更是提供一個經過預驗證的、低風險的解決方案，極大地降低了工程師采用新技術的門檻，這也是推動技術替代得以在實踐中順利進行的一個根本原因。

3.2 為耐久而生：先進封裝與Si3N4基板的角色

在工業應用中，長期的可靠性以及承受嚴苛熱循環和機械應力的能力是不可或缺的。

基板技術： BMF540R12KA3模塊采用了高性能的氮化硅（Si3?N4?）AMB（活性金屬釬焊）陶瓷基板 。

卓越的可靠性： 與傳統的氧化鋁（Al2O3）甚至高性能的氮化鋁（AlN）基板相比，Si3?N4?在熱循環可靠性方面表現出巨大優勢。實驗數據顯示，Si3?N4?基板在經歷超過1000次溫度沖擊循環后，依然能保持良好的結合強度，而AlN/Al2O3基板在僅僅10次循環后就可能出現分層失效 。

機械堅固性： Si3?N4?擁有更高的抗彎強度和斷裂韌性，使得模塊在機械上更加堅固，不易開裂 。

選擇Si3?N4?基板是一項深思熟慮的設計決策，旨在解決高功率密度SiC模塊特有的失效模式。由于SiC芯片尺寸更小、功率密度更高，其熱應力也更為集中。如果使用標準基板，基板本身可能成為整個模塊的“短板”，在SiC芯片遠未達到其壽命極限時就已失效。通過采用Si3?N4?這種優質基板，確保了模塊的封裝可靠性與內部SiC芯片的高性能相匹配，從而讓系統能夠真正從SiC的長壽命優勢中獲益，使其成為名副其實的工業級解決方案。

3.3 降低技術轉型風險：基本半導體的生態系統方法

綜合以上各點，制造商基本半導體通過提供一個完整的解決方案包，極大地促進了這項技術轉型。

生態系統構成： 該方案由高性能SiC模塊（BMF540R12KA3）、集成了關鍵保護功能的優化柵極驅動芯片（BTD5452R, BTD5350MCWR）以及經過預驗證的即插即用型參考設計（BSRD-2503）共同構成 。

集成解決方案： 以BSRD-2503參考設計為例，它專為62mm封裝的SiC模塊設計，板上集成了驅動芯片、隔離電源、米勒鉗位電路，并能提供±10A的峰值驅動電流，為用戶提供了一個開箱即用的解決方案 。

因此，推動技術替代的“根本原因”不僅在于存在一個性能更優的元器件，更在于存在一個完整、易于獲取的開發平臺。對于決定進行技術轉型的企業而言，研發成本和項目風險是主要考量因素。IGBT是一項成熟技術，其設計規則廣為人知。而SiC對許多團隊來說仍是新領域。通過提供一個經過驗證的“模塊-驅動-參考板”組合，基本半導體實際上是在告訴客戶：“我們已經為您解決了最困難的部分?！?這將客戶的開發周期從可能長達數月甚至數年的研究驗證，縮短到數周的集成與測試。這種商業和戰略層面的支持，與器件本身的物理優勢一樣，是推動技術替代的根本動力。

4. 經濟效益的必然性：總擁有成本與特定應用價值

本章節將技術優勢轉化為經濟效益，為此次技術替代提供商業層面的有力論證。

4.1 從元件價格到系統價值：總擁有成本（TCO）框架

在元件采購層面，SiC器件的單價通常高于同規格的Si IGBT。然而，僅僅關注元件價格會產生誤導。全面的總擁有成本（TCO）分析才能揭示其真實的經濟優勢 。

高效率帶來的節能效益： 仿真中顯示的超過2%的系統效率提升，在設備的整個生命周期內將節省大量能源。以一個持續運行的250 kW工業變頻器為例，每年可節省超過43兆瓦時的電能。在光伏和儲能應用中，更高的效率直接轉化為更多的售電收入 。

系統物料清單（BOM）成本的降低： 由于能夠使用更小、更輕、更便宜的無源元件（電感、電容）以及尺寸縮減的散熱系統（散熱器、風扇），可以在系統層面上抵消SiC模塊較高的初始采購成本 。

可靠性提升與停機時間減少： 更低的工作溫度和更堅固的封裝技術帶來了更長的系統壽命和更少的維護需求。在工業環境中，減少非計劃停機所避免的生產損失是TCO中一個極其重要的組成部分 。

經濟上的轉折點在于，當全生命周期的運營節省（電費、維護費）和系統級成本的降低（BOM、尺寸）超過了SiC模塊初始采購的溢價時，SiC方案就具備了經濟優勢?，F(xiàn)有證據表明，對于高功率、高利用率的應用，這個轉折點很容易達到。其邏輯非常清晰：總成本 = 初始投資（CAPEX）+ 運營成本（OPEX）。雖然SiC模塊可能略微增加了元器件層面的CAPEX，但它通過縮小無源元件和冷卻系統，降低了系統層面的CAPEX，并憑借高效率和高可靠性，極大地削減了全生命周期的OPEX。因此，最終的TCO更低。這正是項目經理或首席財務官批準技術轉型所需要的財務依據。

4.2 在目標應用中實現投資回報最大化

現在，我們將TCO框架應用于用戶查詢中提到的具體應用場景。

工業變頻器： 更高的效率直接降低了工廠的電費支出。更高的功率密度則允許設計出更小、更集成的變頻器，節省了寶貴的廠房空間。而優異的熱性能和可靠性，確保了設備在嚴苛的工業環境中能夠長期穩定運行 。

集中式光伏逆變器： 在光伏發電系統中，效率是決定收入的核心指標。更高的逆變器效率（例如，超過99% ）直接提升了從同樣規模的太陽能電池板陣列中所獲得的發電量（即售出的kWh）。這對項目的總收入具有強大的復利效應，并直接降低了度電成本（LCOE）。

集中式儲能（PCS）： 對于電池儲能系統（BESS）項目而言，高往返效率是其盈利能力的關鍵。SiC在充電和放電兩個環節的損耗都更低，意味著在每個充放電循環中浪費的能量更少。這直接提升了項目的內部收益率（IRR），并降低了儲能度電成本（LCOS）。

在可再生能源和儲能應用中，效率不僅僅是一個性能參數，它直接決定了項目的收入。BMF540R12KA3所帶來的效率優勢，使其成為一種經濟上更為優越的選擇，直接增強了大型能源項目的投資可行性。一個光伏電站或儲能電站的商業模型，是基于其在生命周期內處理的MWh總量最大化。如仿真所示的2%效率提升，意味著在相同的光伏板或電池投資下，可以獲得2%的額外收入。在一個20年的項目周期內，這將累積成一筆巨大的財務收益，遠超SiC逆變器最初可能存在的成本溢價。因此，對于追求競爭力的項目而言，用SiC替代IGBT不僅是技術選擇，更是經濟上的必然。

深圳市傾佳電子有限公司（簡稱“傾佳電子”）是聚焦新能源與電力電子變革的核心推動者：
傾佳電子成立于2018年，總部位于深圳福田區，定位于功率半導體與新能源汽車連接器的專業分銷商，業務聚焦三大方向：
新能源：覆蓋光伏、儲能、充電基礎設施；
交通電動化：服務新能源汽車三電系統（電控、電池、電機）及高壓平臺升級；
數字化轉型：支持AI算力電源、數據中心等新型電力電子應用。
公司以“推動國產SiC替代進口、加速能源低碳轉型”為使命，響應國家“雙碳”政策（碳達峰、碳中和），致力于降低電力電子系統能耗。
需求SiC碳化硅MOSFET單管及功率模塊，配套驅動板及驅動IC，請搜索傾佳電子楊茜

5. 結論：全面替代的多維度論證

本次分析從多個維度系統性地論證了BMF540R12KA3 SiC MOSFET對FF800R12KE7 IGBT的全面替代。其根本驅動力始于SiC材料物理特性的內在優越性，這些特性轉化為器件層面數量級的性能提升——即導通損耗和開關損耗的急劇降低。

在系統層面，如仿真所證實的，器件的優勢引發了一系列連鎖效應：無與倫比的系統效率，不僅降低了運營成本，更在能源類應用中直接增加了收入；高頻工作的能力，實現了功率密度和系統小型化的代際飛躍；以及顯著降低的熱負荷，全面提升了系統的可靠性與壽命。

最終，一個完整的、為SiC技術量身定制的設計生態系統的出現，為這一技術替代提供了決定性的實踐支持。通過提供經過驗證的專用柵極驅動器和參考設計，制造商有效化解了采用這項先進技術所面臨的技術風險和工程投入，使得從IGBT到SiC的轉型不僅在理論上可行，在實踐中也變得觸手可及。

綜上所述，BMF540R12KA3并非僅僅是FF800R12KE7的一個競爭者，它代表了一種使后者在面向未來的設計中顯得過時的先進技術。對于任何追求卓越性能、極致效率、高功率密度和長期價值的高功率工業、光伏或儲能系統而言，SiC MOSFET功率模塊是取代傳統Si IGBT模塊的、無可爭議的根本性選擇。
