執行摘要

隨著光伏逆變器，儲能變流器，以及其他電力電子裝備向更高功率密度的追求，輔助電源系統（Auxiliary Power Supply, APS）的設計面臨著前所未有的絕緣耐壓與效率挑戰。傳統的硅基（Si）功率器件在超過1000V的應用場景中，往往受限于巨大的導通損耗和復雜的拓?fù)浣Y(jié)構需求。在此背景下，基于寬禁帶半導體技術的1700V碳化硅（SiC）MOSFET憑借其卓越的高耐壓、低阻抗和高頻開關特性，正迅速成為行業首選。

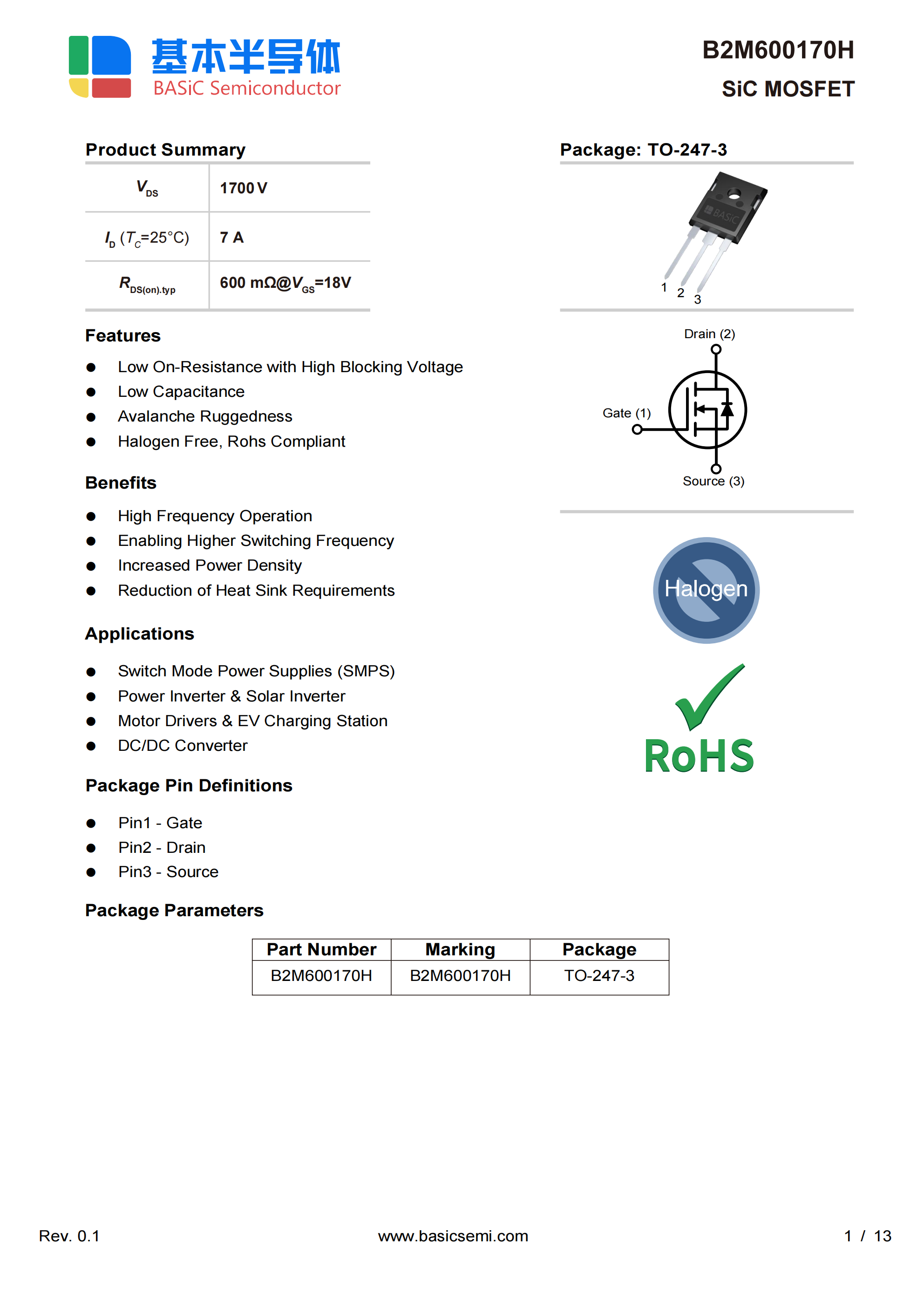

傾佳電子針對基本半導體（BASIC Semiconductor）推出的兩款1700V SiC MOSFET——B2M600170H（TO-247-3封裝）與B2M600170R（TO-263-7封裝）進行了詳盡的技術評估與應用分析。研究旨在闡明這兩款器件如何憑借優異的600mΩ導通電阻規格，成功替代英飛凌（Infineon）同電壓等級但電阻較高的IMBF170R1K0M1與IMWH170R1K0M1產品，成為新一代輔助電源方案的核心組件。本報告深入剖析了器件的靜態參數、動態開關特性、熱管理性能以及封裝工藝差異，并結合具體的實驗數據與特性曲線，論證了其在高壓反激（Flyback）拓?fù)渲械膽?yīng)用優勢。

1. 高壓輔助電源系統的技術演進與挑戰

1.1 光伏與儲能系統的電壓架構

輔助電源通常直接從直流母線取電，為控制器、驅動器、風扇和通信模塊提供低壓直流電。這意味著功率開關管必須在高達800-1000V的輸入電壓下可靠工作，并能夠承受由變壓器漏感引起的電壓尖峰。

傳統的解決方案往往采用多管串聯（Series-connected）或雙管反激（Two-switch Flyback）拓?fù)鋪矸謸?dān)電壓應力，但這增加了控制復雜度和由于元件數量增加導致的可靠性風險。1700V SiC MOSFET的出現，使得工程師能夠重新回歸簡單可靠的單管反激（Single-switch Flyback）拓?fù)洹；景雽?dǎo)體的B2M600170系列正是為滿足這一市場需求而設計，其1700V的擊穿電壓為1500V系統提供了必要的安全裕量。

1.2 替代邏輯：從1000mΩ到600mΩ的性能躍遷

B2M600170系列對英飛凌IMBF170R1K0M1和IMWH170R1K0M1的替代。這一替代并非簡單的同參數替換，而是性能規格的顯著升級。英飛凌的對應料號中“1K0”代表典型導通電阻為1000mΩ（即1Ω）。相比之下，基本半導體的B2M600170H/R系列提供了600mΩ的典型導通電阻 。

這種約40%的阻抗降低帶來了深遠的影響：

1. 更低的導通損耗：雖然輔助電源通常功率較?。?0W-100W），但在高溫密閉的逆變器柜體內，每一瓦特的損耗降低都對熱設計至關重要。
2. 更高的電流能力：更低的阻抗允許器件在不增加散熱面積的情況下處理更大的峰值電流，這對于應對啟動瞬間的浪涌電流至關重要。
3. 優化的芯片尺寸與熱阻平衡：通常低阻抗意味著更大的芯片面積，但碳化硅材料的高臨界電場強度使得在保持小尺寸的同時實現高耐壓和低阻抗成為可能。

2. 器件概述與封裝技術分析

基本半導體在這一電壓等級提供了兩種截然不同的封裝形式，分別針對不同的組裝工藝和電氣性能需求進行了優化。

2.1 封裝形式對比：通孔與表面貼裝的抉擇

表 1：B2M600170H與B2M600170R封裝參數對比

2.2 開爾文源極（Kelvin Source）的物理意義

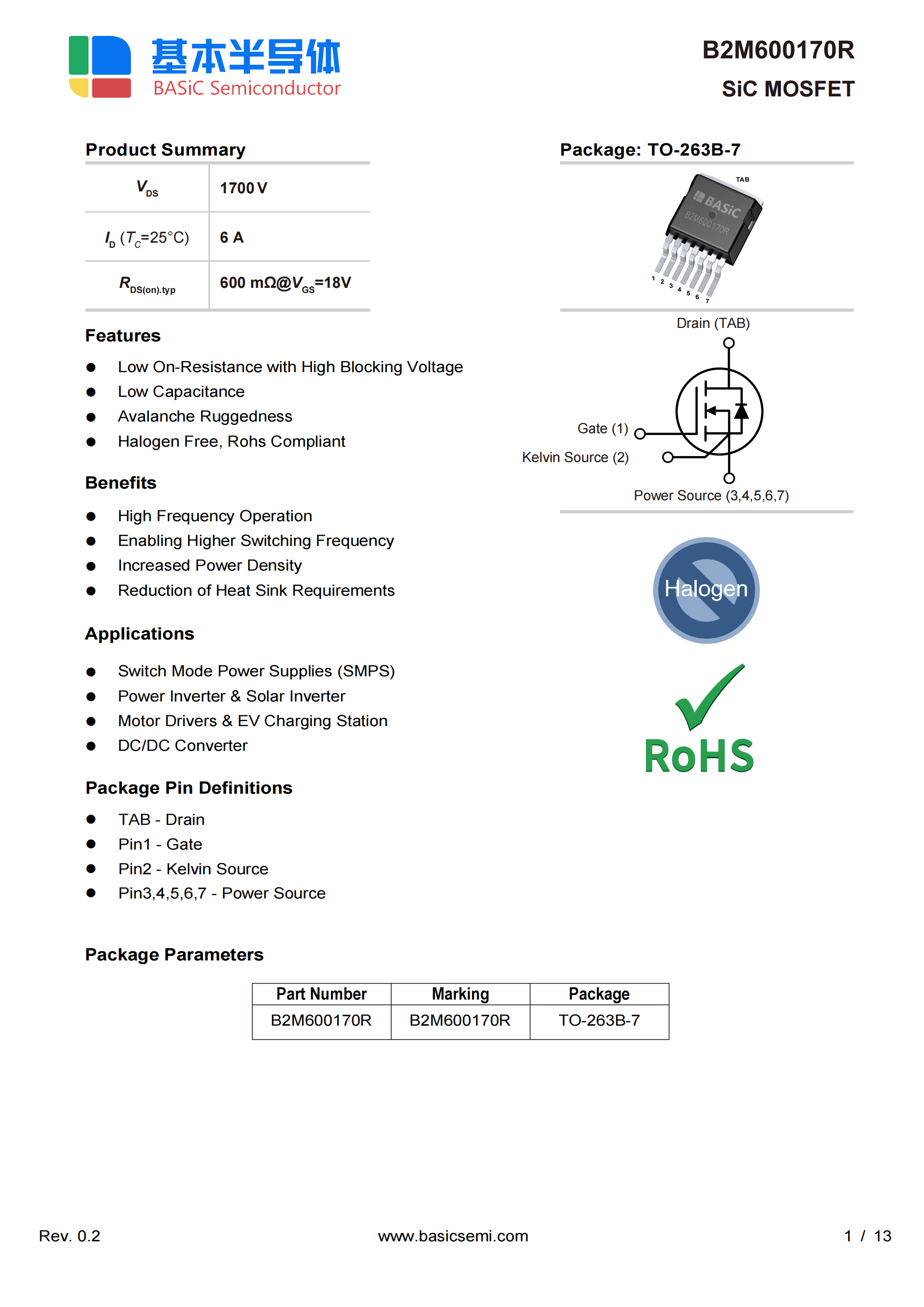

B2M600170R采用的TO-263-7封裝是一個顯著的技術亮點。其引腳定義中，Pin 2被指定為“Kelvin Source”，而Pin 3至Pin 7被并聯作為“Power Source” 。在傳統的3引腳封裝（如TO-247-3）中，源極引線電感（Ls?）與主功率回路和柵極驅動回路共用。當SiC MOSFET進行極速開關時，巨大的電流變化率（di/dt）在Ls?上產生感應電動勢（VLs?=Ls?×di/dt）。該電壓會直接抵消柵極驅動電壓，導致開關速度變慢，損耗增加，甚至引起振蕩。

通過引入開爾文源極，驅動回路的參考電位直接取自芯片表面，避開了承載大電流的源極引線。這一設計使得B2M600170R能夠充分釋放SiC的高速開關潛力，顯著降低Eon?（開通損耗），這將在后續的動態特性分析中得到數據支撐。

3. 靜態電氣特性深度剖析

靜態特性決定了器件的基礎工作范圍和穩態損耗，對于1700V的高壓器件而言，阻斷能力和漏電流控制尤為關鍵。

3.1 擊穿電壓與漏電流特性

根據數據手冊，B2M600170H和B2M600170R在VGS?=0V且ID?=100μA的條件下，均保證了最小1700V的漏源擊穿電壓（V(BR)DSS?）。這一參數的穩定性直接反映了碳化硅外延層質量和終端結構（Termination Structure）設計的可靠性。

更值得關注的是其漏電流（IDSS?）的表現：

• 常溫（25°C）下，1700V偏置時的漏電流典型值僅為1μA。
• 高溫（175°C）下，漏電流典型值上升至10μA，最大值控制在200μA以內 。

對于輔助電源系統，器件在待機或輕載模式下，漏電流產生的靜態功耗（Pleak?=1700V×10μA=0.017W）幾乎可以忽略不計。這種優異的高溫阻斷特性確保了器件在惡劣環境下的熱穩定性，防止了因漏電流隨溫度正反饋增加而導致的熱失控風險。

3.2 導通電阻的溫度依賴性與系統效率

器件的導通電阻（RDS(on)?）是決定傳導損耗的核心參數。

• 典型值：600mΩ @ VGS?=18V,ID?=2A,Tj?=25°C。
• 最大值：750mΩ @ 25°C。
• 高溫特性：在175°C結溫下，導通電阻上升至約1230mΩ 。

從數據曲線（Figure 5: Normalized On-Resistance vs. Temperature）可以看出，SiC MOSFET的電阻正溫度系數特性。電阻隨溫度升高而增加（大約翻倍），這在并聯應用中具有自動均流的優勢。但在單管反激應用中，這意味著設計者必須基于高溫下的電阻值（約1.2Ω）來計算最大導通損耗。

對比英飛凌的1K0規格（1000mΩ典型值），假設其具有類似的溫度系數，其高溫電阻可能達到2000mΩ以上。因此，采用B2M600170系列直接將高溫下的導通損耗降低了近50%。對于一個峰值電流為2A的系統：

Infineon 1K0方案損耗估算：Pcond?≈2A2×2.0Ω×Duty=8W×D

Basic Semi 600mR方案損耗估算：Pcond?≈2A2×1.23Ω×Duty=4.92W×D

這種顯著的損耗差異直接轉化為更低的散熱器成本或更高的環境溫度耐受能力。

4. 動態開關特性與高頻優勢

碳化硅器件的核心價值在于其極低的寄生電容和電荷量，這使得高頻開關成為可能。B2M600170系列在這方面表現出了世界級的水平。

4.1 極低的寄生電容參數

電容參數直接決定了開關過程中的能量損耗和轉換速度。

• 輸入電容 (Ciss?) ：典型值 170 pF 。這一數值極低，意味著驅動器僅需提供很小的瞬態電流即可迅速建立柵極電壓。相比之下，同電壓等級的硅MOSFET輸入電容通常在1000pF以上。
• 輸出電容 (Coss?) ：典型值 11 pF (VDS?=1000V)。Coss?儲存的能量（Eoss?）在硬開關過程中會全部轉化為熱量耗散在通道內。
• 反向傳輸電容 (Crss?) ：典型值 2 pF。極低的Crss?意味著米勒平臺極短，開關渡越時間極快。

4.2 輸出電容儲能 (Eoss?) 的系統影響

數據手冊給出了Eoss?的具體數值：在1000V時僅為6.3μJ 。這是評估高壓輔助電源效率的關鍵指標。

在典型的反激變換器中，如果工作在斷續模式（DCM）或準諧振模式（QR），開通損耗主要受Eoss?影響。

假設開關頻率為150kHz：

Poss_loss?=Eoss?×fsw?=6.3μJ×150,000Hz≈0.945W

不足1瓦的容性損耗使得系統能夠輕松運行在100kHz以上，從而大幅減小變壓器磁芯體積（如從EE25減小至EE19），提升功率密度。

4.3 柵極電荷 (Qg?) 與驅動功率

總柵極電荷（Qg?）僅為14 nC 。其中，柵漏電荷（Qgd?）為11 nC。極低的Qg?降低了對驅動芯片輸出功率的要求。

驅動功率計算公式：

Pdrive?=Qg?×ΔVGS?×fsw?代入數據（-4V到+18V擺幅，100kHz頻率）：

Pdrive?=14nC×22V×100kHz≈0.03W

如此微小的驅動功率意味著可以直接使用集成度高、體積小的柵極驅動IC，甚至某些集成了驅動功能的PWM控制器直接驅動，進一步簡化了BOM表。

4.4 開關能量 (Eon?,Eoff?) 與測試條件分析

數據手冊提供了詳細的開關能量測試數據（基于雙脈沖測試，1000V/2A/2.2Ω門極電阻）：

• B2M600170H (TO-247) : Eon?=80μJ,Eoff?=13μJ 1。
• B2M600170R (TO-263) : Eon?=53μJ,Eoff?=12μJ 1。

關鍵洞察：對比兩者可以發現，B2M600170R的開通損耗（53μJ）顯著低于B2M600170H（80μJ），降幅達33.7%。這正是開爾文源極發揮作用的直接證據。在開通過程中，電流迅速上升，TO-247封裝較長的引腳電感產生的負反饋電壓減緩了柵極充電速度，增加了開通損耗；而TO-263-7的開爾文連接消除了這一影響，實現了更陡峭的電流上升沿。對于追求極致效率的設計，B2M600170R無疑是更優選擇。

5. 散熱管理與安全工作區 (SOA)

盡管SiC具有耐高溫特性，但可靠的熱設計依然是系統長期運行的基礎。

5.1 熱阻抗與瞬態熱響應

• 穩態熱阻：B2M600170H為2.0K/W，B2M600170R為2.5K/W。這意味著在耗散相同功率時，表面貼裝的R版本結溫會比H版本高出約0.5°C/W×Ploss?。
• 瞬態熱阻 (Zth(jc)?) ：Figure 24展示了瞬態熱阻抗曲線 。曲線清晰地表明，對于短脈沖（tp?<1ms），器件的熱容量起主導作用，熱阻抗急劇下降。例如在100μs的脈沖下，Zth(jc)?降至約0.1K/W。這表明器件具有極強的抗瞬態過載能力，能夠承受啟動瞬間對大電容充電時產生的巨大浪涌電流。

5.2 正向偏置安全工作區 (FBSOA)

Figure 25 (Forward Biased Safe Operating Area) 是評估器件魯棒性的核心圖表 。

SOA曲線受限于四個邊界：

1. RDS(on)? 限制線：左上角的斜線，受限于最大導通電流產生的壓降。
2. 電流限制線：水平線，受限于封裝引線或芯片最大脈沖電流（H版本為10A）。
3. 功率耗散限制線：斜率恒定的區域，受限于最大結溫175°C。
4. 擊穿電壓限制線：右側垂直線，即1700V。

值得注意的是，SiC MOSFET的SOA曲線顯示出極強的直流（DC）承載能力。在1000V壓降下，器件仍能承受約0.06A的直流電流（對應60W耗散）。更重要的是，對于100μs的脈沖，器件在1000V下能承受數安培的電流。這為輔助電源在異常工況（如輸出短路導致的初級側過流）下的保護響應時間提供了充足的裕量。

6. 體二極管特性與同步整流潛力

雖然輔助電源多采用硬開關反激，體二極管通常不作為主續流管，但在某些工況或拓?fù)溲葸M(jìn)中，其特性不容忽視。

• 反向恢復電荷 (Qrr?) ：僅為42 nC (H) / 38 nC (R) 1。相比同規格硅基高壓MOSFET（Qrr?通常在幾千nC量級），SiC的Qrr?幾乎可以忽略。這徹底消除了開啟瞬間由二極管反向恢復電流引起的電流尖峰和額外的開通損耗。
• 正向壓降 (VSD?) ：典型值為4.5V (VGS?=?4V)。這是SiC材料寬禁帶特性的固有缺點，壓降遠高于硅器件（約1V）。因此，如果在設計中涉及體二極管續流（如LLC拓?fù)涞乃绤^(qū)時間），必須嚴格控制死區時間長度，以避免因高VSD?導致過大的傳導損耗。

7. 綜合應用分析與設計建議

7.1 變壓器設計優化

由于B2M600170系列支持高頻開關（>100kHz），設計者可以重新優化高頻變壓器：

• 減小磁芯截面：利用高頻特性，即使在1700V高壓下，也可以使用更小的磁芯（如PQ26/20甚至更?。?，降低系統高度和重量。
• 減少匝數：在保持伏秒積不變的情況下，高頻允許減少初級匝數，從而降低銅損和分布電容。

7.2 吸收電路（Snubber）的精簡

1700V的高耐壓為漏感尖峰電壓提供了巨大的裕量。在1000V輸入下，留給反射電壓（VOR?）和漏感尖峰的余量高達700V。這意味著可以使用更寬松的RCD吸收電路參數，甚至在某些低功率設計中，僅依靠器件自身的雪崩耐量（EAS?=18mJ）來吸收部分尖峰能量，從而簡化或移除昂貴的瞬態電壓抑制二極管（TVS）。

7.3 EMI與PCB布局

雖然SiC帶來了效率提升，但其高dv/dt特性（得益于低Crss?和Qgd?）是電磁干擾（EMI）的主要源頭。

• 布局建議：對于使用TO-263-7封裝的B2M600170R，必須利用其開爾文源極特性。驅動回路的回路面積應盡可能小，直接連接至Pin 1 (Gate) 和 Pin 2 (Kelvin Source)。
• 柵極電阻選擇：雖然器件能極快開關，但在實際應用中，可能需要適當增大外部柵極電阻（RG(ext)?），以犧牲少量開關損耗為代價，換取更平緩的dv/dt，從而滿足EMI傳導和輻射標準。

8. 結論

基本半導體推出的B2M600170R與B2M600170H不僅僅是英飛凌IMBF170R1K0M1/IMWH170R1K0M1的簡單替代品，而是針對1500V系統輔助電源需求進行了深度優化的升級方案。

1. 性能越級：以600mΩ的規格對標競爭對手的1000mΩ產品，直接降低了近50%的高溫導通損耗，大幅提升了熱裕量。
2. 封裝賦能：TO-263-7封裝（R版本）通過引入開爾文源極，巧妙地解決了高頻開關下的引線電感問題，使其開關損耗比傳統TO-247封裝降低了30%以上，是追求高功率密度設計的理想選擇。
3. 系統級收益：極低的寄生電容和反向恢復電荷，使得電源系統能夠向更高頻率演進，從而實現磁性元件的小型化和系統成本的降低。

綜上所述，B2M600170系列憑借其在靜態損耗、動態響應和封裝技術上的全面優勢，確立了其在電力電子設備輔助電源領域作為首選1700V碳化硅MOSFET的地位。對于設計工程師而言，從傳統的硅基或高阻抗SiC方案切換至B2M600170平臺，是提升產品競爭力、適應高壓母線趨勢的明智之選。
