執行摘要

傾佳電子旨在深入剖析人工智能數據中心（AIDC）電源的技術分類與發展趨勢，并系統性評估深圳基本半導體股份有限公司（以下簡稱“基本半導體”）的全系列碳化硅（SiC）功率器件在其中所能發揮的關鍵作用。首先需要明確，本文語境中的“AIDC”特指為人工智能算力服務的數據中心（Artificial Intelligence Data Centers），而非傳統的自動識別與數據采集（Automatic Identification and Data Capture）技術 。隨著人工智能模型的復雜度呈指數級增長，AIDC正面臨前所未有的功率密度挑戰，這不僅推動了數據中心供電架構向高壓直流（HVDC）的根本性轉變，也催生了圖騰柱功率因數校正（Totem-Pole PFC）和LLC諧振變換等先進拓撲的廣泛應用 。在這一技術浪潮中，以碳化硅（SiC）為代表的寬禁帶半導體已成為不可或缺的核心使能技術。傾佳電子將詳細論述這些趨勢，并結合對基本半導體產品組合的分析，為其在AIDC電源市場的戰略定位提供深度洞察。

第一章：數據中心供電架構的新前沿

1.1 功率密度劇增：從千瓦到兆瓦的跨越

人工智能數據中心的電力消耗正在經歷一場從量變到質變的飛躍，其增長根源于從芯片到機柜乃至整個數據中心層面的功率需求劇增。

在核心的計算單元層面，單個AI芯片（如圖形處理器GPU）的功耗已從A100的400W，增長到H100的700W，并預計在Blackwell架構下達到1000W至1200W（B200），而GB200超級芯片的功率更是高達2700W。這一功耗水平是傳統通用服務器CPU的6到8倍 。

這種芯片級的功耗激增直接傳導至服務器機柜層面，導致機柜功率密度爆炸式增長。傳統數據中心的機柜功率密度平均為5kW至8kW，而AI機柜的平均功率需求已普遍達到30kW 。超大規模數據中心運營商更是在推動50kW、100kW甚至更高功率密度的部署，未來的技術路線圖已將目標設定在600kW乃至1MW的單機柜功率水平 。以英偉達的NVL72機柜為例，其整體功耗約為120kW，相較于上一代產品提升了近10倍 。

機柜功率的急劇攀升并非簡單的線性疊加，而是數據中心基礎設施性質發生根本性轉變的標志。這一轉變的背后，是AI性能提升的物理基礎：為了最大化數據吞吐量并最小化延遲，必須將大量高性能處理器以極高的密度封裝在一起，并通過高速互聯技術緊密連接 。這種設計理念將數據中心從傳統的IT設施轉變?yōu)橐粋€“工業級規模的運營實體” 。其本質是將相當于數百個家庭的電力需求，集中到一個文件柜大小的空間內進行處理和散熱 。因此，當前面臨的挑戰已不再是單純地提供更多電力，而是在IT設備的標準形態內，管理工業級別的能量流與熱流密度，這對于傳統的數據中心供電與散熱架構而言，是前所未有的挑戰。

1.2 范式轉移：邁向高壓直流（HVDC）供電架構

面對AI帶來的極端功率密度，傳統以交流不間斷電源（AC UPS）為核心的供電架構因其固有的效率瓶頸而日益顯得力不從心，高壓直流（HVDC）供電架構正作為一種更優越的替代方案迅速崛起。

傳統AC UPS架構涉及多次交直流轉換（AC-DC-AC-DC），能量在每個環節都存在損耗，導致其端到端效率通常僅為90%至94.5% 。相比之下，HVDC架構通過在前端設置集中式整流系統，將輸入的交流電一次性轉換為400V或800V等高壓直流電，然后直接分配至各個服務器機柜 。這種架構的優勢在于：

提升效率與可靠性：通過大幅簡化電力轉換鏈條，HVDC將系統故障點減少了超過50%，同時將端到端效率提升至95%以上，部分先進系統甚至可以達到97.5% 。

優化成本與空間：HVDC系統占用的物理空間比傳統UPS方案減少30%至40%，設備采購成本可降低15%至20%。采用800V HVDC方案更能將銅纜用量減少45%，顯著降低了基礎設施的物料成本 。

采用HVDC不僅是出于對能效的追求，更是一項符合現代數據中心整體運營戰略的決策。首先，效率的提升直接降低了電能使用效率（PUE）值和運營成本（OPEX） 。其次，物理空間的節約對于寸土寸金的數據中心而言至關重要，能夠為部署更多可產生收益的計算設備騰出寶貴空間 。更重要的是，HVDC架構能夠與光伏等可再生能源發電系統和電池儲能系統（BESS）無縫集成 。正如行業趨勢所示，“新能源發電+儲能+智能調度”的一體化能源體系正成為數據中心滿足綠色低碳需求的主流方向 。因此，HVDC不僅是提升效率的技術手段，更是支撐數據中心實現更高計算密度、更低資本支出（CAPEX）以及可持續能源整合的架構基石。

1.3 重新定義效率：80 PLUS鈦金與紅寶石認證標準

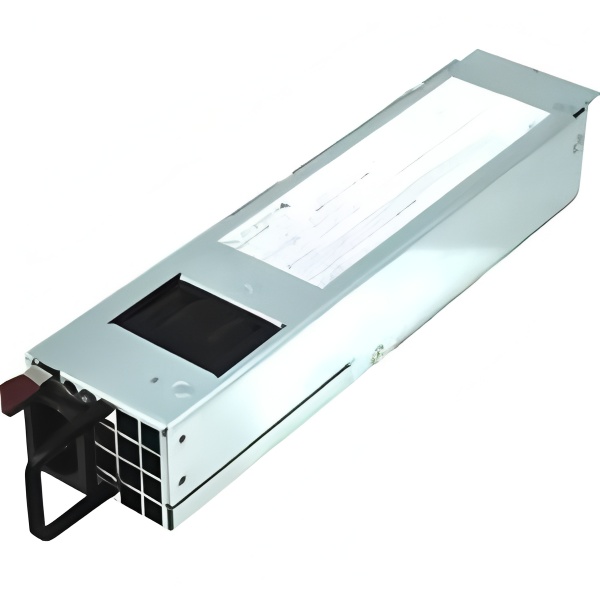

在AIDC的嚴苛要求下，服務器電源供應單元（PSU）的能效認證標準也達到了新的高度，80 PLUS鈦金級（Titanium）和新推出的紅寶石級（Ruby）認證成為衡量頂級PSU性能的標桿。

80 PLUS認證體系旨在評估電源在不同負載點下的能量轉換效率 。

80 PLUS鈦金級：針對數據中心冗余電源，要求其在50%負載下的峰值效率不低于96%，在100%負載下不低于91%，同時功率因數（PF）需達到0.95以上 。

80 PLUS紅寶石級：于2025年初新增的最高等級認證，要求更為嚴苛，在50%負載下的效率需達到96.5%，且功率因數不低于0.96 。

目前，行業領先的電源制造商（如臺達）已經為其最新的5500W高功率AI服務器電源取得了紅寶石級認證，這標志著行業技術水平的又一次飛躍 。

追求鈦金級或紅寶石級的極致效率，并非單純?yōu)榱耸袌鲂麄?，而是?yīng)對極端功率密度所引發的熱管理危機的工程必然。效率與熱管理是同一問題的兩個方面。電源的無功損耗會100%轉化為廢熱。以一個3kW的PSU為例，在94%效率（金牌級）下，其自身產生的熱量為180W；而當效率提升至96%（鈦金級）時，廢熱降至120W，減少了33%。在一個部署了多臺PSU的高密度機柜中（例如，一個120kW的NVL72機柜可能需要總?cè)萘拷咏?00kW的電源模組），這種廢熱的差異會被急劇放大，為機柜內部增加數百瓦甚至上千瓦的額外熱負荷。這部分熱量疊加在GPU自身巨大的發熱量之上，給數據中心的冷卻系統帶來了巨大壓力，甚至迫使運營商轉向成本高昂的液冷方案 。因此，追求紅寶石級的效率是降低PSU自身發熱、減輕整個數據中心冷卻負擔和PUE的第一道防線，已成為AIDC電源設計中一項不可妥協的強制性要求。

第二章：下一代電源的關鍵使能技術

2.1 拓撲演進：追求極致性能

現代AIDC電源內部主要包含兩個核心功率轉換級：前端的功率因數校正（PFC）級和后端的隔離式DC/DC轉換級。為了滿足前所未有的效率和功率密度要求，這-S47兩個級聯的電路拓撲均在經歷深刻的技術變革。

2.1.1 圖騰柱PFC的優勢

PFC電路的核心功能是確保電源從電網吸收的電流波形與電壓波形同相，從而使功率因數接近于1，減少對電網的諧波污染 。無橋圖騰柱（Totem-Pole）PFC拓撲因其高效率特性，已成為大功率AC/DC變換器的首選方案。該拓撲通過取消傳統PFC電路中作為主要損耗源之一的輸入整流橋，顯著提升了轉換效率 。其結構包含一個工作在電網頻率的“慢速橋臂”和一個工作在數十至數百千赫茲的“快速橋臂”。為了在快速橋臂上實現高頻、高效的開關操作，采用碳化硅等寬禁帶半導體器件是必不可少的 。行業內主流廠商針對3kW、8kW及更高功率等級的電源參考設計，已普遍采用圖騰柱PFC拓撲 。

2.1.2 高頻LLC諧振變換器

LLC變換器是一種高效的隔離式DC/DC拓撲，廣泛用于將PFC級輸出的約400V高壓直流電轉換為服務器主板所需的48V或50V穩定直流電 。其核心優勢在于能夠利用諧振原理實現開關管的零電壓開通（ZVS），從而極大地降低開關損耗。這一特性使得LLC變換器能夠工作在非常高的開關頻率（例如超過300 kHz）。根據電磁學原理，更高的開關頻率意味著可以使用尺寸更小的變壓器和電感等磁性元件，這對于提升電源的功率密度（單位體積內的輸出功率，W/in3）至關重要 。因此，圖騰柱PFC與全橋LLC的組合已成為當前高性能AIDC電源設計的黃金架構 。

在先進的AIDC電源設計中，一個重要的趨勢是并非采用單一的寬禁帶半導體技術，而是根據不同拓撲的工作特性，構建一種碳化硅（SiC）與氮化鎵（GaN）協同工作的混合架構。圖騰柱PFC級通常工作在連續導通模式（CCM），涉及硬開關和高峰值電流，這對功率器件的堅固性、導通電阻和熱性能提出了極高要求。SiC MOSFET憑借其卓越的耐壓能力、低導通電阻溫度系數和出色的導熱性，成為該應用場景的理想選擇 。相比之下，LLC級是軟開關拓撲，其核心目標是通過超高開關頻率來極限壓縮磁性元件的體積。

2.2 寬禁帶革命：碳化硅（SiC）為何不可或缺

碳化硅作為第三代半導體的代表材料，其優越的物理特性是實現上述先進電源拓撲和滿足AIDC嚴苛性能指標的根本保障。

從材料本身來看，SiC擁有約3倍于硅（Si）的禁帶寬度和約10倍于硅的臨界擊穿場強，同時其導熱率也遠高于硅 。這些基礎物理優勢轉化為器件層面的顯著性能提升：

更低的導通損耗：SiC器件具有極低的導通電阻（RDS(on)?），且其隨溫度升高而惡化的幅度遠小于硅器件 。

更快的開關速度：得益于更小的寄生電容和柵極電荷，SiC器件的開關速度更快，開關損耗更低 。

更優的耐高溫高壓性能：SiC器件可在高達200°C的結溫下可靠工作，并能承受更高的阻斷電壓 。

在系統層面，采用SiC器件能夠帶來革命性的改變。首先，其高效率特性可使PSU的整體效率輕松突破97%，滿足80 PLUS鈦金級乃至紅寶石級標準，從而減少能量浪費和廢熱產生 。其次，高開關頻率的實現使得電感、變壓器等無源元件的體積大幅縮小，進而顯著提升電源的功率密度 。

盡管單個SiC器件的成本目前仍高于同規格的硅器件，但在系統層面，其應用卻能帶來總擁有成本（TCO）的降低。電源系統工程師的物料清單（BOM）中，成本占比較大的通常是磁性元件和散熱系統（散熱器、風扇等）。SiC的高頻特性直接縮小了磁性元件的尺寸和成本 。同時，SiC的高效率和優異的導熱性減少了廢熱，使得散熱器可以設計得更小、更便宜，甚至降低對風扇性能的要求 。因此，SiC器件較高的初始采購成本，完全可以被系統其他部分的成本節約所抵消，最終實現一個體積更小、重量更輕、功率密度更高，且總體成本更具競爭力的電源解決方案。這一系統級的成本優勢，是推動SiC技術在成本敏感的服務器電源市場中快速普及的核心驅動力。

第三章：基本半導體功率器件產品組合的戰略價值分析

基本半導體作為國內第三代半導體的領軍企業，其圍繞碳化硅技術構建的完整產品生態系統，為AIDC電源制造商提供了強大而全面的解決方案 。

3.1 完備的碳化硅產品生態

基本半導體提供了從分立器件到功率模塊，再到配套驅動芯片的完整產品矩陣，能夠全面覆蓋AIDC電源設計的各項需求。

表 1：適用于AIDC電源的基本半導體SiC MOSFET產品組合

表 2：適用于AIDC電源的基本半導體SiC肖特基二極管（SBD）產品組合

表 3：適用于AIDC電源的基本半導體工業級SiC功率模塊產品組合

表 4：適用于AIDC電源的基本半導體門極驅動芯片產品組合

3.2 基于基本半導體器件的5kW+ AIDC電源設計藍圖

結合前文對先進拓撲的分析，可以為AIDC電源設計者勾勒出一幅采用基本半導體全系列器件的設計藍圖。

PFC級實現（圖騰柱）：

快速橋臂：此部分是決定PFC效率和頻率的關鍵。基本半導體的650V SiC MOSFET系列是理想選擇。例如，B3M040065Z（650V, 40mΩ, TO-247-4）和B3M040065L（650V, 40mΩ, TOLL）性能優異 。其中，B3M040065L采用的TOLL封裝具有極低的源極電感，對于抑制開關振鈴、實現干凈快速的開關至關重要。

慢速橋臂：雖然通常可使用高性能硅器件，但選用一款低導通電阻的SiC MOSFET，如B3M025065系列（650V, 25mΩ），可以進一步降低導通損耗，提升滿載效率 。

CCM升壓二極管：在連續導通模式下，一顆快速且無反向恢復的二極管至關重要?；景雽?dǎo)體的SiC SBD產品，如B3D20065H（650V, 20A），憑借其“零反向恢復”特性，能顯著降低開關管的開通損耗和系統的電磁干擾（EMI）。

LLC級實現（全橋）：

原邊開關：LLC級的輸入為PFC輸出的約400V直流母線，因此需要耐壓等級為750V或1200V的器件。

對于分立式設計，B3M010C075Z（750V, 10mΩ, 240A）提供了極低的導通電阻，可大幅降低大電流下的導通損耗 。

對于更高功率或追求更高集成度的設計，采用半橋功率模塊是更優選擇。例如，BMF011MR12E1G3（1200V, 11mΩ, 120A）半橋模塊是理想的構建單元，使用兩顆即可輕松搭建一個完整的全橋，極大簡化了PCB布局和熱設計 。

驅動與保護：

SiC MOSFET的驅動是設計中的難點?；景雽?dǎo)體的BTD5350系列隔離驅動芯片，提供了高達5000V的絕緣能力和關鍵的米勒鉗位功能（如BTD5350MBPR），可有效防止高dV/dt下的寄生導通，確保系統可靠性 。

對于可靠性要求極高的系統，集成了退飽和短路保護和軟關斷功能的BTD3011R驅動芯片，能夠為昂貴的SiC器件提供及時的保護，避免災難性失效 。

基本半導體的核心競爭力不僅在于其單個器件的卓越性能，更在于其提供了一個經過驗證、協同優化的“完整生態系統”。在SiC應用中，功率器件與驅動電路的匹配至關重要。一個通用的驅動器可能無法完全發揮SiC MOSFET的性能，甚至引發振蕩、過熱等問題?；景雽?dǎo)體通過同時提供高性能的SiC開關（分立器件和模塊）和為其量身定制的智能驅動芯片（具備米勒鉗位、短路保護等關鍵功能），為客戶提供了一套“匹配組合”。這極大地縮短了電源系統架構師的設計、驗證和調試周期，有效降低了采用SiC新技術的風險，將價值主張從“提供一個元器件”提升到“提供一套成熟的解決方案”。

第四章：市場定位與戰略建議

4.1 競爭格局與性能對標

通過分析行業內主要競爭對手發布的參考設計，可以清晰地看到基本半導體產品的市場定位。

英飛凌（Infineon）的8kW PSU參考設計中，PFC快速橋臂采用了650V、40mΩ的SiC MOSFET，LLC級則采用了650V、35mΩ的GaN器件 。

納微（Navitas）的4.5kW PSU參考設計同樣采用了650V G3F SiC MOSFET用于PFC級，GaNSafe功率IC用于LLC級 。

基于此，基本半導體的B3M040065Z/L（650V, 40mΩ）系列產品在PFC應用中，與國際一線品牌的產品在關鍵規格上形成了直接對位。雖然基本半導體目前產品線未突出GaN器件，但其高性能、超低導通電阻的750V和1200V SiC MOSFET產品（如B3M010C075Z和B3M040120Z）為LLC級提供了一種極具吸引力的“全SiC”方案。對于希望在整個系統中統一采用一種寬禁帶技術以簡化供應鏈和提升魯棒性的設計者而言，這是一個重要的差異化優勢。此外，基本半導體擁有如BMF240R12E2G3（1200V, 5.5mΩ, 240A）等大功率模塊，使其具備了在8kW以上更高功率市場與競爭對手展開競爭的實力 。

4.2 未來展望與戰略要務

深圳市傾佳電子有限公司（簡稱“傾佳電子”）是聚焦新能源與電力電子變革的核心推動者：
傾佳電子成立于2018年，總部位于深圳福田區，定位于功率半導體與新能源汽車連接器的專業分銷商，業務聚焦三大方向：
新能源：覆蓋光伏、儲能、充電基礎設施；
交通電動化：服務新能源汽車三電系統（電控、電池、電機）及高壓平臺升級；
數字化轉型：支持AI算力電源、數據中心等新型電力電子應用。
公司以“推動國產SiC替代進口、加速能源低碳轉型”為使命，響應國家“雙碳”政策（碳達峰、碳中和），致力于降低電力電子系統能耗。
需求SiC碳化硅MOSFET單管及功率模塊，配套驅動板及驅動IC，請搜索傾佳電子楊茜

展望未來，AIDC電源市場將呈現出功率持續攀升、電壓等級提高和集成化、模塊化三大趨勢。PSU的功率等級正從3-5kW向8-12kW甚至更高邁進，而機柜總功率則向120kW以上規模擴展 。為降低大電流下的I2R損耗，數據中心的母線電壓也可能從400V DC向800V DC演進 。

應對100kW+級別的機柜功率需求，單純依靠分立器件搭建電源已變得極具挑戰，高集成度的功率模塊成為必然選擇?；景雽?dǎo)體現有的Pcore?系列工業級模塊，如電流高達360A的BMF360R12KA3和540A的BMF540R12KA3，正是為滿足這種可擴展性需求而設計的理想構建模塊 。它們解決了大電流設計中的均流、寄生電感和熱管理等難題。同時，隨著數據中心向800V DC架構遷移，系統將需要1700V甚至更高耐壓等級的功率器件?；景雽?dǎo)體的產品組合中已包含

1700V SiC MOSFET，這使其在應對下一代供電架構變革時占據了先發優勢 。

基本半導體采取以下戰略鞏固并擴大在AIDC電源市場的領先地位：

聚焦模塊化產品組合：積極推廣Pcore?系列工業模塊，將其定位為客戶設計5kW至12kW及以上功率等級AIDC電源的首選可擴展解決方案。

布局高壓技術路線圖：持續擴充1700V SiC MOSFET產品線，提供更多導通電阻規格選項，并同步開發相應的1700V等級功率模塊，為未來的800V DC架構做好技術儲備。

強化生態系統優勢：繼續開發針對大功率、高頻率SiC模塊應用的先進驅動芯片，進一步強化“完整解決方案”的價值主張。

深化應用市場滲透：基于本文提出的設計藍圖，開發針對圖騰柱PFC和LLC拓撲的詳細應用筆記和參考設計，以實際案例展示基本半導體完整生態系統的卓越性能和設計便利性。
