該DRV8932為工業應用提供四個半橋驅動器。該器件可用于驅動多達四個電磁閥負載、兩個直流電機、一個步進電機或其他負載。

每個通道的輸出級由配置在半橋中的N溝道功率MOSFET組成。簡單的PWM接口允許與控制器輕松連接。該DRV8932采用單電源供電，支持4.5 V至33 V的寬輸入電源范圍。該DRV8932每通道可提供高達 1.5A 的峰值或 1.05A RMS 的輸出電流（取決于 PCB 設計）。
*附件：drv8932.pdf

提供低功耗睡眠模式，通過關閉大部分內部電路來實現低靜態電流消耗。提供內部保護功能，用于欠壓鎖定、每個 FET 上的過流保護、短路保護和過熱。故障情況由nFAULT引腳指示。

特性

• 四半橋驅動器
  • 最多可驅動四個電磁閥負載、兩個直流電機、一個步進電機或其他負載
• 集成電流檢測和調節
• 4.5V 至 33V 工作電源電壓范圍
• 低R DS（開） ：900 mΩ HS + LS，24 V，25°C
• 24 V、25°C 時最大驅動電流為 1.5A
• 引腳對引腳兼容 -
  • DRV8955：48V，330 mΩ HS + LS
  • DRV8935：33V，330 mΩ HS + LS
• 可配置的關斷時間PWM斬波
  • 7、16、24 或 32 μs
• 支持 1.8V、3.3V、5.0V 邏輯輸入
• 低電流睡眠模式 （2 μA）
• 擴頻時鐘，實現低 EMI
• 小封裝和占地面積
• 保護功能
  • VM 欠壓鎖定 （UVLO）
  • 電荷泵欠壓 （CPUV）
  • 過流保護 （OCP）
  • 熱關斷 （OTSD）
  • 故障條件輸出 （nFAULT）

參數

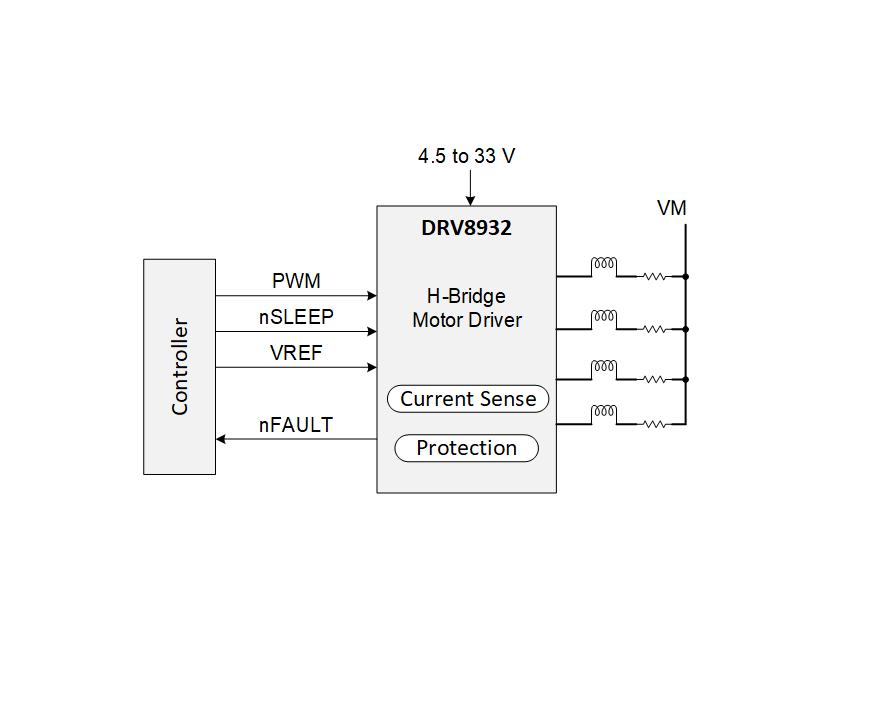

方框圖

?1. 核心特性?

• ?四路半橋架構?：可驅動4個螺線管負載、2個直流電機、1個步進電機或其他負載。
• ?集成電流檢測與調節?：無需外部檢測電阻，支持精準電流控制。
• ?寬電壓范圍?：工作電壓4.5V至33V，峰值電流1.5A（24V/25°C時）。
• ?低導通電阻?：900mΩ（高邊+低邊，24V/25°C）。
• ?可配置PWM關斷時間?：支持7μs、16μs、24μs或32μs選項。
• ?兼容多種邏輯電平?：1.8V/3.3V/5V邏輯輸入。
• ?低功耗睡眠模式?：靜態電流低至2μA。
• ?保護功能?：欠壓鎖定（UVLO）、電荷泵欠壓（CPUV）、過流保護（OCP）、熱關斷（OTSD）。

?2. 關鍵參數?

• ?電流調節?：通過VREF12/VREF34引腳電壓設定電流閾值（ITRIP = VREF / 2.2 V/A）。
• ?熱性能?：
  • HTSSOP封裝RθJA為33°C/W
  • VQFN封裝RθJA為43°C/W
• ?封裝選項?：
  • HTSSOP-28（PWP）：9.7mm×4.4mm，帶散熱焊盤
  • VQFN-24（RGE）：4mm×4mm

?3. 功能模塊?

• ?電流調節模式?：
  • ?固定關斷時間?：通過TOFF引腳配置，適用于簡單電流斬波。
  • ?周期控制模式?：通過PWM占空比調節電流。
• ?電荷泵設計?：集成電荷泵驅動高邊N溝道MOSFET，需外接0.22μF儲能電容。
• ?保護機制?：
  • 故障自動恢復（如過流保護4ms重試）。
  • 熱關斷閾值150°C（滯后20°C）。

?4. 應用領域?

• ?家電?：冰箱風門、洗碗機、洗衣機。
• ?工業自動化?：紡織機械、工廠機器人。
• ?消費電子?：游戲機、辦公設備。
• ?通用負載驅動?：螺線管、繼電器。

?5. 設計要點?

• ?布局建議?：
  • VM引腳需就近放置0.01μF陶瓷電容和 bulk電容。
  • 電荷泵電容（CPH-CPL）推薦0.022μF。
• ?熱管理?：
  • 計算總功耗（傳導損耗+開關損耗+靜態損耗）。
  • 示例：24V/0.6A負載下HTSSOP封裝結溫約58°C（25°C環境）。

?6. 典型應用電路?

• ?驅動螺線管?：配置VREF分壓電阻設定電流，TOFF選擇32μs以降低紋波。
• ?電機控制?：通過PWM接口實現雙向調速，支持100%占空比。

?7. 文檔結構?

• ?功能描述?：電流調節、衰減模式、保護電路等。
• ?電氣特性?：絕對最大額定值、ESD等級、熱參數。
• ?機械規格?：封裝尺寸與焊盤布局（含3D模型參考）。
