該DRV8812提供集成電機驅動器解決方案 打印機、掃描儀和其他自動化設備應用。該器件有兩個 H 橋 驅動器，可以驅動一個雙極步進電機或兩個直流電機。每個的輸出驅動塊 由配置為全 H 橋的 N 溝道功率 MOSFET 組成，用于驅動電機繞組。這 DRV8812能夠驅動高達 1.6A 的輸出電流（在適當?shù)纳崞飨拢?24 V 和 25°C）。

簡單的并行數字控制接口與行業標準設備兼容。 衰減模式是可編程的。
*附件：drv8812.pdf

提供內部關斷功能，用于過流保護、短路 保護、欠壓鎖定和過溫。

該DRV8812采用 28 引腳 HTSSOP 封裝，具有 PowerPAD? 和 28 引腳 QFN 封裝 PowerPAD?（環保：RoHS &; no Sb/Br）。

特性

• 8.2V至45V工作電源電壓范圍
• 24 V 和T 時的最大驅動電流為 1.6A 一個 = 25°C
• 雙 H 橋電流控制電機驅動器
  • 驅動一個雙極步進電機或兩個直流電機
  • 四級繞組電流控制
• 多種衰減模式
  • 混合衰減
  • 緩慢衰減
  • 快速衰減
• 行業標準并行數字控制接口
• 低電流睡眠模式
• 內置3.3V基準電壓源輸出，封裝
  小，封裝尺寸小
• 保護功能
  • 過流保護 （OCP）
  • 熱關斷 （TSD）
  • VM 欠壓鎖定 （UVLO）
  • 故障狀態指示引腳 （nFAULT）
• 應用
  • 自動柜員機
  • 貨幣處理機
  • 視頻安全攝像頭
  • 打印機
  • 掃描儀
  • 辦公自動化機器
  • 游戲機
  • 工廠自動化
  • 機器人

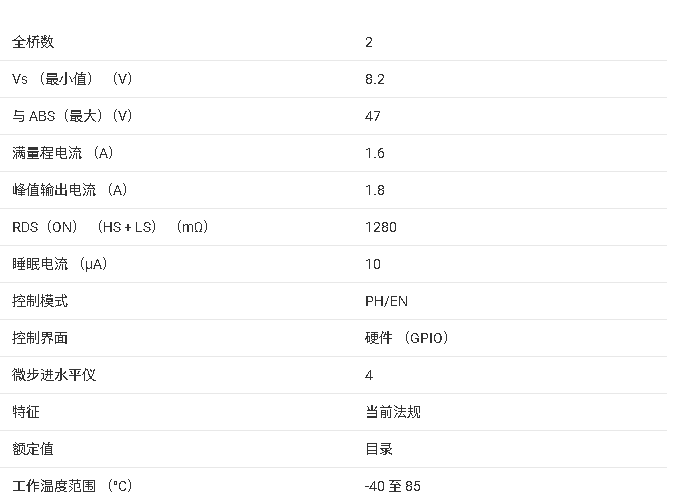

參數

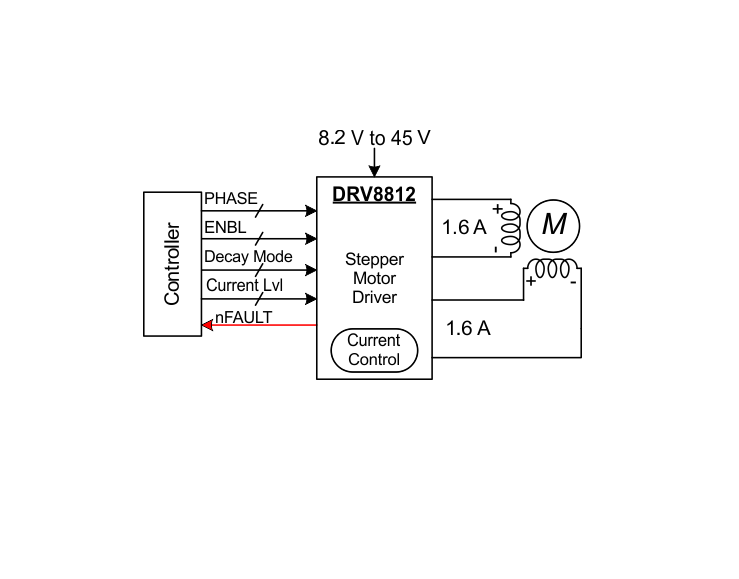

方框圖

?一、產品概述?
DRV8812是德州儀器推出的雙H橋電流控制電機驅動器，專為打印機、掃描儀和其他自動化設備設計。該器件采用熱增強型表面貼裝封裝，集成完整的電機驅動解決方案。

?二、核心特性?

• ?電源電壓范圍?：8.2V至45V工作電壓
• ?輸出電流能力?：最大1.6A驅動電流（24V、25°C條件下）
• ?導通電阻?：
  • 高邊+低邊MOSFET：典型0.63Ω（25°C）
  • 高邊+低邊MOSFET：最大0.90Ω（85°C）
• ?電流控制?：4級繞組電流控制（100%、71%、38%、0%）
• ?集成保護功能?：
  • 過流保護（OCP）
  • 熱關斷（TSD）
  • VM欠壓鎖定（UVLO）
  • 故障狀態指示引腳（nFAULT）

?三、技術規格?

• ?封裝選項?：
  • 28引腳HTSSOP帶PowerPAD?（9.70mm×4.40mm）
  • 28引腳VQFN（5.00mm×5.00mm）
• ?PWM頻率?：最高50kHz
• ?熱阻?：
  • HTSSOP封裝：結到環境熱阻38.9°C/W
  • VQFN封裝：結到環境熱阻35.8°C/W
• ?工作溫度?：-40°C至85°C

?四、功能描述?

?4.1 雙H橋控制?

• ?xPHASE引腳?：控制各H橋中電流流動方向
• ?xENBL引腳?：高電平有效時使能H橋輸出
• ?邏輯控制表?：
  • xENBL=0：輸出高阻態
  • xENBL=1、xPHASE=1：xOUT1高、xOUT2低
  • xENBL=1、xPHASE=0：xOUT1低、xOUT2高

?4.2 電流調節?

• 采用固定頻率PWM電流調節（電流斬波）
• 2位DAC實現電流設置，支持四種電流等級
• 全斬波電流計算公式：
  ICHOP = VREFX / (5 × RISENSE)

?4.3 衰減模式?

• ?慢衰減?：DECAY引腳為低電平
• ?混合衰減?：DECAY引腳開路（默認）
• ?快衰減?：DECAY引腳為高電平

?4.4 保護電路?

• ?過流保護?：每個FET上的模擬電流限制電路
• ?熱關斷?：結溫超過150°C時自動關斷
• ?欠壓鎖定?：VM電壓低于閾值時禁用所有電路

?五、引腳功能詳解?

?電源和接地引腳?：

• GND（14,28）：器件接地
• VMA（4）、VMB（11）：橋式電源供電
• V3P3OUT（15）：3.3V穩壓器輸出

?控制引腳?：

• AENBL（21）、BENBL（22）：橋使能
• APHASE（20）、BPHASE（23）：橋相位（方向）
• AI0-AI1（24-25）、BI0-BI1（26-27）：電流設置輸入
• DECAY（19）：衰減模式選擇
• nRESET（16）：復位輸入
• nSLEEP（17）：睡眠模式輸入

?輸出引腳?：

• nFAULT（18）：故障指示
• AOUT1/AOUT2（5,7）、BOUT1/BOUT2（10,8）：橋輸出
• ISENA（6）、ISENB（9）：橋接地/電流檢測

?六、應用設計?

?6.1 典型應用電路?

• 每個VM引腳需要0.1μF陶瓷旁路電容
• CP1-CP2間需要0.01μF電容
• VM-VCP間需要0.1μF電容和1MΩ電阻
• V3P3OUT需要0.47μF旁路電容

?6.2 電流檢測電阻選擇?

• 必須使用表面貼裝、低電感電阻
• 功率額定值需滿足：P = Irms2 × R

?七、布局建議?

• 高頻去耦電容盡可能靠近VM引腳
• 電流檢測電阻應靠近器件引腳
• 充分利用PowerPAD進行散熱設計

?八、應用領域?

• 自動取款機
• 紙幣處理機
• 視頻安防攝像頭
• 打印機和掃描儀
• 辦公自動化設備
• 游戲機
• 工廠自動化和機器人技術

該器件特別適合需要驅動雙電機或步進電機、精確電流控制和高可靠性的應用，其寬電壓范圍和高集成度使其成為工業自動化和辦公設備領域的理想選擇
