該DRV8842為打印機、掃描儀和其他自動化設備應用提供集成電機驅動器解決方案。該器件具有一個 H 橋驅動器，旨在驅動一個直流電機、一個步進電機線圈或其他負載。輸出驅動器模塊由配置為H橋的N溝道功率MOSFET組成。該DRV8842可提供高達 5A 的峰值電流或 3.5A RMS 輸出電流（在 24 V 和 25°C 下具有適當?shù)纳崞鳎?/p>

提供單獨的輸入以獨立控制 H 橋的每一半。

提供內部關斷功能，用于過流保護、短路保護、欠壓鎖定和過熱。

DRV8842 采用 28 引腳 HTSSOP 封裝，帶 PowerPAD（環保：RoHS 且無 Sb/Br）。
*附件：drv8842.pdf

特性

• 單H橋電流控制電機驅動器
• 8.2V至45V工作電源電壓范圍
• 5 位繞組電流控制允許多達 32 個電流電平
• 低 MOSFET R DS（開） 典型值 0.2 Ω （HS + LS）
• 24 V、25°C 時最大驅動電流為 5A
• 內置3.3V基準輸出
• 行業標準PWM控制接口
• 熱增強型表面貼裝封裝
• 保護特點：
  • 過流保護 （OCP）
  • 熱關斷 （TSD）
  • VM 欠壓鎖定 （UVLO）
  • 故障狀態指示引腳 （nFAULT）

參數

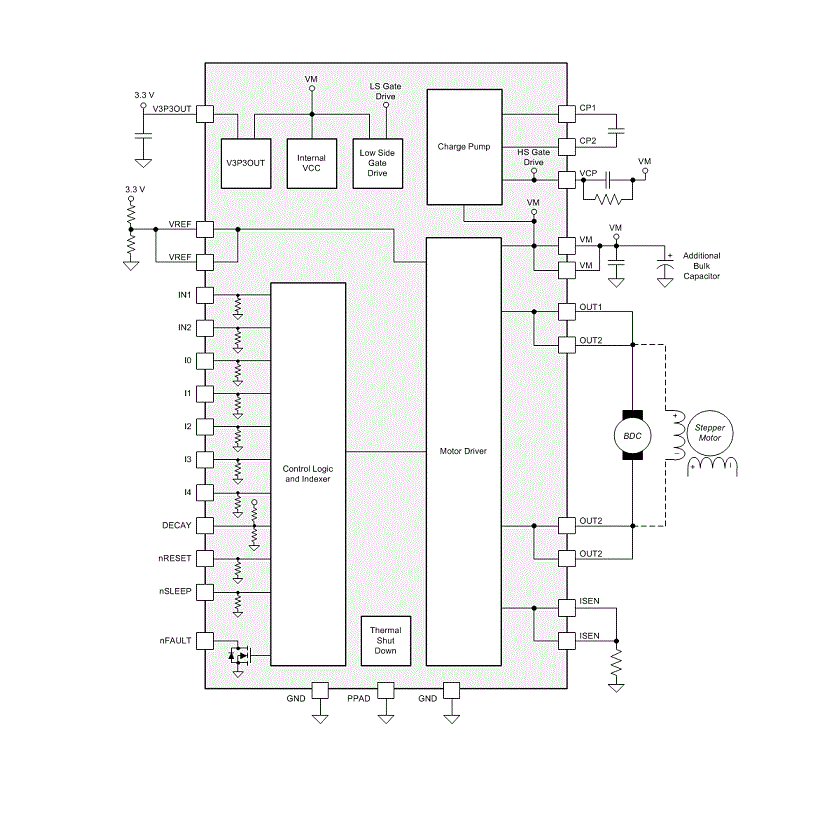

方框圖

?一、產品概述?
DRV8842是德州儀器（TI）推出的單H橋電機驅動器集成電路，專為打印機、掃描儀、辦公自動化設備、游戲機和工業機器人等應用設計。該器件采用28引腳HTSSOP封裝（帶PowerPAD散熱片），支持RoHS環保標準。

?二、核心特性?

• ?供電范圍?：8.2V至45V寬電壓操作
• ?輸出能力?：最大5A峰值電流（24V、25°C條件下）
• ?導通電阻?：典型值0.2Ω（高邊+低邊MOSFET）
• ?電流控制?：5位繞組電流控制，支持32個電流等級
• ?內置保護?：
  • 過流保護（OCP）
  • 熱關斷（TSD）
  • 欠壓鎖定（UVLO）
  • 故障指示引腳（nFAULT）
• ?附加功能?：
  • 3.3V參考電壓輸出
  • 行業標準PWM控制接口
  • 低功耗睡眠模式

?三、功能描述?

1. ?H橋控制?：通過IN1和IN2輸入引腳獨立控制輸出狀態
2. ?電流調節?：采用固定頻率PWM電流斬波技術，通過外部感應電阻和VREF電壓設置電流閾值
3. ?衰減模式?：支持慢衰減、快衰減和混合衰減三種模式，通過DECAY引腳選擇
4. ?空白時間?：3.75μs固定空白時間，防止誤觸發

?四、保護機制?

• ?過流保護?：持續過流時禁用H橋并觸發nFAULT
• ?熱關斷?：結溫超過150°C時自動保護
• ?欠壓鎖定?：VM電壓低于7.8V時關閉輸出

?五、典型應用?

• 驅動直流電機或步進電機單個繞組
• 內置電荷泵用于高側柵極驅動
• 典型工作頻率最高100kHz

?六、設計要點?

• ?散熱設計?：需通過PowerPAD與PCB銅層充分連接散熱
• ?電容配置?：每個VM引腳需配備0.1μF陶瓷旁路電容
• ?布局建議?：電流感應電阻應盡可能靠近器件引腳

?七、技術參數?

• 工作溫度范圍：-40°C至85°C
• 睡眠模式靜態電流：10μA（典型值）
• 內部PWM頻率：50kHz（典型值）

?八、文檔信息?

• 當前版本：SLVSAB8G（2016年3月修訂）
• 包含完整規格書、應用電路和布局指南

該器件通過集成完整的電機驅動解決方案，顯著簡化了系統設計，同時提供全面的保護功能確保系統可靠性。
