STMicroelectronics STEVAL-C34KAT2溫度傳感器擴展套件是一款多傳感擴展套件，配備STEVALC34AT02擴展板和柔性電纜。ISM330IS傳感器焊接在小型25mm x 25 mm板的中心。STTS22H溫度傳感器位于PCB側，通過vias與PCB底部裸露焊盤熱耦合。

數據手冊：*附件：STMicroelectronics STEVAL-C34KAT2溫度傳感器擴展套件數據手冊.pdf

STMicroelectronics ISM330IS是一款系統級封裝器件，具有三軸數字加速度計和三軸數字陀螺儀，在高性能模式下電流達0.59mA。它還具有不間斷低功耗特性，可在工業和物聯網解決方案中實現最佳運動效果。ISM330IS內置ST處理類別智能傳感器處理單元 (ISPU)，支持依賴傳感器數據的實時應用。ISPU是一款超低功耗、高性能的可編程內核，可在邊緣執行信號處理和AI算法。ISPU的主要優勢是C編程和增強的生態系統，包含庫和第三方工具/IDE。

特性

• 三軸加速度計，具有可選滿量程：±2/±4/±8/±16g
• 三軸陀螺儀，具有可選滿量程：±125/±250/±500/±1000/±2000dps
• 嵌入式ISPU，具有超低功耗、高性能的可編程內核，可在邊緣執行信號處理和AI算法，實現無縫數字生命體驗
• 低功耗：高性能模式下為0.59mA，低功耗模式下為0.46mA（僅限陀螺儀 + 加速度計，不含ISPU）
• • 通過中斷引腳可編程閾值
  • 超低電流：1.75μA（單次模式）
  • 工作溫度范圍：-40°C至+125°C
• 底部裸露焊盤以改善溫度傳感器的熱耦合
• 電源輸入：1.8V至3.3V

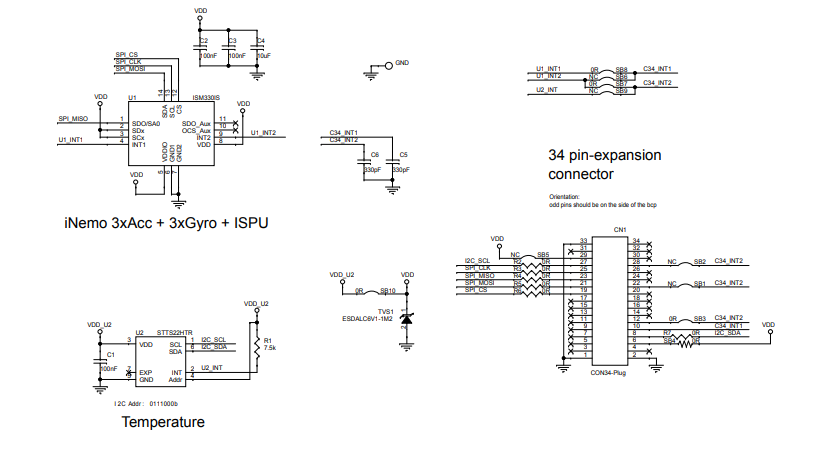

示意圖

STEVAL-C34KAT2多傳感擴展套件技術解析與應用?

一、核心器件與特性

1. ? iNEMO慣性模塊（ISM330IS） ?
   • ?運動感知能力?：
     • 3軸加速度計：全量程可配置（±2/±4/±8/±16 g）
     • 3軸陀螺儀：角速度測量范圍達±125至±2000 dps
   • ? 嵌入式智能傳感器處理單元（ISPU） ?：
     • 支持邊緣端實時執行信號處理與AI算法，可直接運行C語言編寫的自定義程序。
     • 功耗優化：高性能模式下功耗僅0.59 mA（加速度計+陀螺儀），低功耗模式降至0.46 mA。
2. ? 高精度溫度傳感器（STTS22H） ?
   • ?測量精度?：±0.5°C（-40至+125°C工作范圍）
   • ?超低功耗?：?jiǎn)未尾蓸幽Ｊ诫娏鞯椭?.75 μA
   • ?中斷功能?：支持可編程溫度閾值報警，通過中斷引腳實時響應。
3. ?系統級特性?
   • 供電電壓：1.8 V至3.3 V
   • 熱耦合設計：溫度傳感器通過PCB底部露銅與過孔實現高效熱傳導。

二、硬件架構與接口設計

1. ?擴展板結構?
   • 尺寸25×25 mm，搭載34針板對FPC連接器，兼容STEVAL-STWINBX1評估板。
   • 安裝方式：支持4孔機械固定或雙面膠粘貼，適用于振動分析場景。
2. ?通信接口?
   • ?SPI接口?：用于ISM330IS數據傳輸（支持CS、CLK、MOSI、MISO信號）
   • ?I2C/SMBus 3.0?：用于STTS22H配置與數據讀取（設備地址：0111000b）
   • 中斷引腳：U1_INT1/U1_INT2（慣性模塊）與U2_INT（溫度傳感器）
3. ?電路保護?
   • ESD防護：集成ESDALC6V1-1M2靜電保護器件。
   • 電源濾波：多級電容網絡（10 μF、100 nF、330 pF）保障信號穩定性。

三、典型應用場景

1. ?工業傳感器與預測性維護?
   • 通過ISM330IS實時監測設備振動數據，結合ISPU運行異常檢測算法，提前預警機械故障。
   • STTS22H同步采集溫度數據，輔助分析設備熱管理狀態。
2. ?物聯網邊緣計算?
   • ISPU支持在傳感器端直接處理數據，減少云端傳輸帶寬需求。
   • 適用于資產追蹤、智能倉儲等低功耗場景。
3. ?工廠自動化?
   • 高精度運動捕捉與溫度監測能力，適用于機器人運動控制、環境監控系統。

四、設計要點與優化建議

1. ?功耗管理?
   • 根據應用需求切換ISM330IS的工作模式，動態平衡性能與功耗。
   • 利用STTS22H的單次采樣模式，在非連續監測場景中進一步降低能耗。
2. ?熱設計考量?
   • 確保設備外殼與擴展板底部露銅充分接觸，以提升溫度測量準確性。
3. ?算法部署?
   • 通過STM32Cube生態（如FP-SNSDATALOG2軟件包）快速開發ISPU程序，實現邊緣智能。
