該ADS9212是一個基于雙通道、同步采樣、18位逐次逼近寄存器（SAR）模數轉換器（ADC）的2通道數據采集（DAQ）系統。該ADS9212為每個通道提供完整的模擬前端，包括輸入箝位、1MΩ輸入阻抗、獨立可編程增益放大器（PGA）、可編程低通濾波器和ADC輸入驅動器。該器件還具有低漂移精密基準電壓源，帶有用于驅動ADC的緩沖器。支持1.2V至1.8V工作的高速數字接口使該ADS9212能夠與高速接口一起使用。

該ADS9212可配置為接受±12V、±10V、±7V、±5V、±3.5V和±2.5V雙極性輸入。高輸入阻抗允許直接與傳感器和變壓器連接，從而消除了對外部驅動電路的需求。該器件的高性能和準確性以及零延遲轉換使該ADS9212專為多種工業應用而設計。
*附件：ads9212.pdf

特性

• 帶模擬前端的 2 通道 18 位 ADC：
  • 雙重、同步采樣
  • 恒定的 1MΩ 輸入阻抗前端
• 可編程模擬輸入范圍：
  • ±12V、±10V、±7V、±5V、±3.5V和±2.5V
  • 單端和差分輸入
  • ±12V 共模電壓范圍
  • 輸入過壓保護：高達 ±18V
• 用戶可選擇的模擬輸入帶寬：
  • 21kHz 和 400kHz
• 集成低漂移精密基準電壓源
  • ADC基準電壓源：4.096V
  • 2.5V 基準輸出，用于外部電路
• 全通量下的出色交流和直流性能：
  • DNL：±0.5LSB，INL：±0.8LSB
  • 信噪比：92dB，總諧波擾：–113dB
• 電源：
  • 模擬和數字：5V 和 1.8V
  • 數字接口：1.2V 至 1.8V
• 溫度范圍：–40°C 至 +125°C

參數

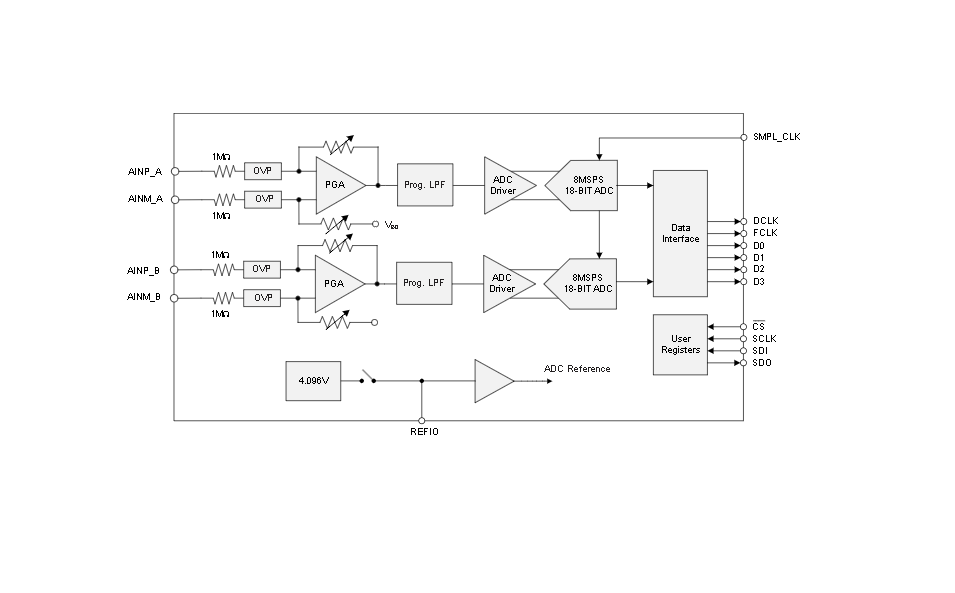

方框圖

?一、產品概述?
ADS9212 是一款雙通道同步采樣 18 位 8MSPS 模數轉換器（ADC），集成了完整的模擬前端（AFE）。該器件專為高精度數據采集（DAQ）系統設計，適用于工業自動化、測試測量等場景。

?二、核心特性?

1. ?模擬前端?
   • 雙通道同步采樣，恒定 1MΩ 輸入阻抗
   • 可編程輸入范圍：±12V、±10V、±7V、±5V、±3.5V、±2.5V
   • 支持單端/差分輸入，±12V 共模電壓范圍
   • 輸入過壓保護：最高 ±18V
2. ?ADC 性能?
   • 18 位分辨率，無失碼
   • 最大采樣率：8MSPS/通道
   • DNL：±0.5LSB，INL：±0.8LSB
   • SNR：92dB（典型值），THD：–113dB
3. ?集成功能?
   • 低漂移精密基準電壓（4.096V）
   • 可編程低通濾波器帶寬：21kHz/400kHz
   • 內置 2.5V 參考輸出（REFOUT_2V5）

?三、技術參數?

• ?電源供電?
  • 模擬電源：5V（AVDD_5V）
  • 數字電源：1.8V（VDD_1V8）
  • 接口電源：1.2V–1.8V（IOVDD）
• ?溫度范圍?：–40°C 至 +125°C
• ?封裝規格?：VQFN-56（RSH），7mm×7mm

?四、接口與配置?

1. ?數據接口?
   • 支持 2 通道/4 通道輸出模式
   • 數據速率：SDR（單倍）/DDR（雙倍）
   • 輸出格式：直連二進制或二進制補碼
2. ?配置接口?
   • SPI/I2C 可編程寄存器
   • 支持多器件菊花鏈拓?fù)?/li>

?五、應用領域?

• 半導體測試
• 數據采集系統（DAQ）
• 源測量單元（SMU）

?六、關鍵設計優勢?

• 高輸入阻抗可直接連接傳感器，無需外部驅動電路
• 零延遲轉換，適用于實時控制系統
• 完整的模擬前端簡化了系統設計并提高了精度
