該ADS7067是一款小型、16位、8通道、高精度逐次逼近寄存器（SAR）模數轉換器（ADC）。該ADS7067具有集成的無電容基準電壓源和基準電壓緩沖器，可通過減少外部元件來幫助減小整體解決方案尺寸。晶圓級芯片級封裝和更少的外部元件使該器件專為空間受限的應用而設計。該器件系列包括ADS7067 （800kSPS）和ADS7066（250kSPS）速度變體。

該ADS7067具有內置偏移校準功能，可在系統的廣泛工作條件下提高精度?？?a target="_blank">編程平均濾波器可實現更高分辨率的測量。ADS7067的八個通道可以單獨配置為模擬輸入、數字輸入或數字輸出，從而實現更小的系統尺寸并簡化混合信號反饋和數字控制的電路設計。
*附件：ads7067.pdf

增強型SPI使ADS7067能夠以較低的時鐘速度實現高吞吐量，從而簡化電路板布局并降低系統成本。該ADS7067具有用于數據讀寫作和上電配置的循環冗余校驗（CRC）。

特性

• 選擇方案：
  • 1.636mm × 1.636mm DSBGA 和 3mm × 3mm WQFN
  • 節省空間、無電容、2.5V 內部基準電壓源
• 8 個通道可配置為以下任意組合：
  • 多達 8 個模擬輸入、數字輸入或數字輸出
• 可編程平均濾波器：
  • 用于平均的可編程樣本量
  • 使用內部轉化進行平均
  • 平均輸出的 20 位分辨率
• 帶通道定序器的低泄漏多路復用器：
  • 手動模式
  • 即時模式
  • 自動排序模式
• 優異的交流和直流性能：
  • 信噪比：90dB，總諧波擾：–100dB
  • 通過可編程平均濾波器提高信噪比
  • INL：±1LSB，16位無缺失碼
  • 內部校準可改善偏移和漂移
  • 高采樣率，無延遲輸出：800kSPS
• 工作范圍廣：
  • ADC輸入范圍：0V至VREF和2 × VREF
  • 模擬電源：3V至5.5V
  • 數字電源：1.65V至5.5V
  • 溫度范圍：–40°C 至 +125°C
• 增強型SPI數字接口：
  • 高速、60MHz SPI 接口

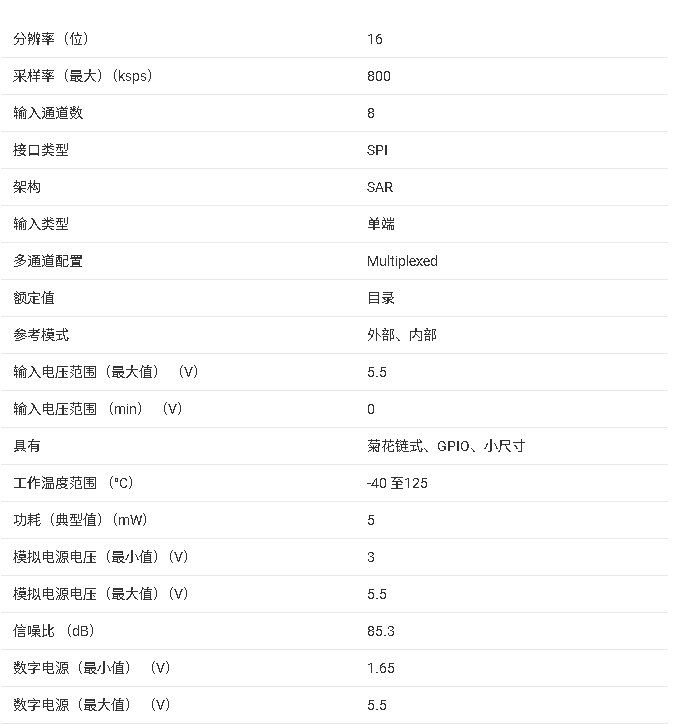

參數

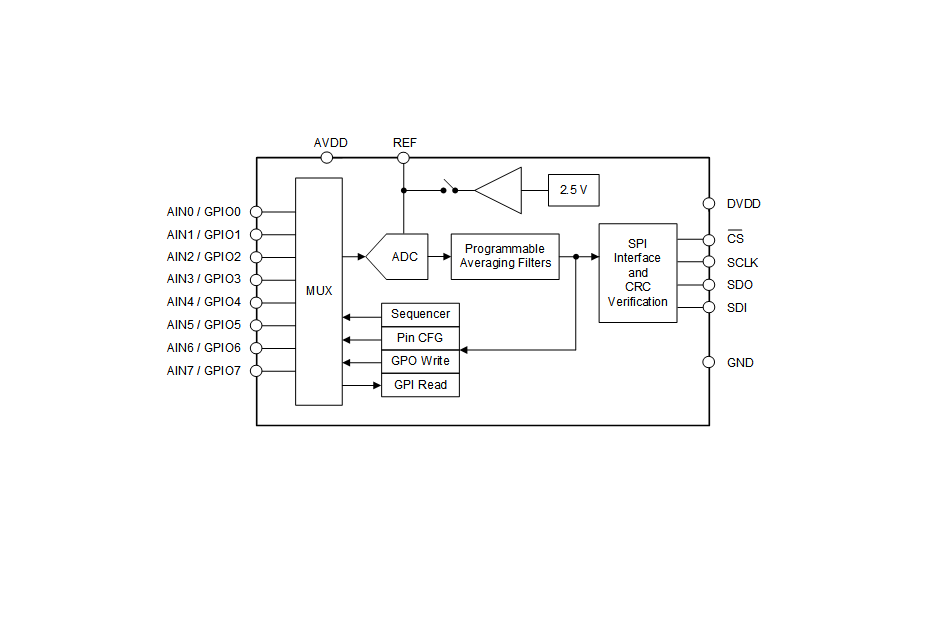

方框圖

一、產品核心定位

ADS7067 是德州儀器（TI）推出的 高集成度 8 通道 16 位 SAR ADC ，主打小尺寸、高精度與多功能復用，專為空間受限的高精度信號采集場景設計。其核心優勢在于 8 通道靈活配置 （模擬輸入 / 數字 IO 復用）、 高動態性能 （SNR 90dB、THD -100dB）、 可編程平均濾波 （20 位分辨率輸出）與 雙封裝選項 （1.636mm×1.636mm DSBGA/3mm×3mm WQFN），適配光模塊、光線路卡、多參數患者監護儀等場景，工作溫度范圍 - 40°C 至 125°C，滿足工業級與醫療級寬溫需求，支持 1.65V-5.5V 數字供電與 3V-5.5V 模擬供電，兼容性強。

二、關鍵特性

1. 高精度信號采集能力

（1）16 位 SAR ADC 核心

• 高動態性能 ：典型 SNR 85.3dB（2kHz 輸入，2.5V 內參）、THD -97dB，無失碼 16 位分辨率，微分非線性（DNL）±0.4LSB、積分非線性（INL）±1LSB，支持 0V 至 V_REF（2.5V 內參）或 0V 至 2×V_REF（5V 外參）輸入范圍，適配微弱信號（如光模塊 PD 電流轉換電壓）與寬幅信號采集。
• 偏移校準與漂移優化 ：內置偏移校準功能，校準后偏移誤差 ±0.5LSB，溫度漂移 ±0.6ppm/°C；增益誤差 ±0.01% FSR，溫度漂移 ±0.5ppm/°C，確保寬溫環境下精度穩定。

（2）可編程平均濾波

• 分辨率提升 ：支持 2-128 倍過采樣（OSR），通過平均濾波輸出 20 位高精度數據，適配醫療監護儀等對分辨率要求極高的場景；濾波配置對所有通道生效，支持手動 / 自動序列模式下的內部觸發采樣，無需外部干預。
• 采樣速率靈活 ：最高采樣速率 800kSPS，支持內部振蕩器控制采樣周期，可通過寄存器配置 CLK_DIV 實現 31.25kSPS-666.67kSPS 可調，平衡精度與速度需求。

2. 8 通道多功能復用

• 模擬 / 數字雙模式 ：8 路通道（AIN0-AIN7）可獨立配置為模擬輸入（默認）或 GPIO（數字輸入 / 輸出），GPIO 支持推挽 / 開漏驅動模式，減少外圍芯片數量，簡化光模塊等場景的混合信號控制設計。
• 低泄漏多路復用器 ：集成低泄漏 MUX，通道間串?dāng)_ - 110dB（10kHz 輸入），輸入電容 30pF，減少通道切換時的電荷注入噪聲，確保多通道采集精度。

3. 靈活參考與接口設計

（1）內外參考雙選項

• 內部參考 ：集成 2.5V 無電容（capless）參考源，溫度漂移 6-19ppm/°C，REF 引腳需并聯 1μF-10μF decoupling 電容，簡化電路設計；支持外部參考輸入（2.4V 至 AVDD），5V 外參時可實現更高 SNR（87.7dB）。
• 電源抑制 ：電源抑制比（PSRR）低至 - 120dB（10kHz），減少電源噪聲對采集精度的影響，適配多電源域復雜系統。

（2）增強型 SPI 接口

• 高速與兼容 ：支持 60MHz SPI 時鐘，兼容 4 種 SPI 協議（CPOL/CPHA 組合），首幀默認 SPI-00，后續可配置；支持菊花鏈模式，多芯片級聯時僅需 1 組 SPI 總線，簡化多通道系統布線。
• 數據安全與格式 ：集成 CRC-8 校驗（多項式 X?+X2+X+1），覆蓋數據讀寫與上電配置，檢測通信錯誤；輸出數據支持 16 位（無濾波）/20 位（濾波），可附加 4 位通道 ID 或狀態標志，適配不同后端處理需求。

4. 診斷與防護功能

• 內置測試模式 ：支持 “位游走測試（Bit-Walk）” 與 “固定電壓測試（1.8V 典型值）”，Bit-Walk 模式通過內部 DAC 生成測試電壓校準 ADC 位決策，固定電壓模式將 AIN6 接入內測試電壓，用于器件自診斷，提升醫療設備等場景的可靠性。
• ESD 防護 ：所有引腳支持 ±2000V 人體放電模型（HBM）、±500V 帶電器件模型（CDM）防護，避免靜電損壞；電源與輸入引腳過壓保護（AIN 引腳范圍 GND-0.3V 至 AVDD+0.3V），提升系統 robustness。

三、典型應用場景

1. 光模塊信號監測 ：8 通道可配置為模擬輸入，采集光模塊中光電二極管（PD）的電流轉換電壓（mV 級），通過 16 位精度量化光接收功率，支持 LOS（信號丟失）檢測；部分通道復用為 GPIO，控制光模塊激光二極管（LD）使能，簡化外圍電路。
2. 多參數患者監護儀 ：通過平均濾波輸出 20 位高精度數據，采集心率、血氧、血壓等微弱生理信號，THD -97dB 確保信號無失真；寬溫范圍（-40°C 至 125°C）適配不同環境，GPIO 可用于傳感器校準觸發。
3. 光線路卡狀態采集 ：多通道同時采集線路卡中不同光通道的功率、溫度等參數，SPI 菊花鏈模式支持多 ADC 級聯，實現高密度線路卡的集中監測；小尺寸 DSBGA 封裝適配線路卡緊湊布局。

四、器件信息與訂購參數

1. 基礎器件信息

2. 訂購選項詳情

五、核心功能模塊

1. 8 通道復用接口模塊

• 通道配置 ：通過 PIN_CFG 寄存器將每路通道配置為模擬輸入（0b）或 GPIO（1b）；GPIO 通過 GPIO_CFG 寄存器設置輸入（0b）/ 輸出（1b）方向，GPO_DRIVE_CFG 配置推挽（1b）/ 開漏（0b）驅動，GPO_OUTPUT_VALUE/GPI_VALUE 寄存器控制輸出電平 / 讀取輸入電平，實現 “采集 + 控制” 一體化。
• MUX 與采樣 ：模擬通道經 MUX 選通后接入 ADC 采樣電容（30pF），采集階段開關閉合充電，轉換階段斷開；支持低噪聲采樣，輸入泄漏電流小，適配高阻抗傳感器（如光模塊 PD）。

2. ADC 與濾波模塊

• SAR 轉換 ：內部振蕩器控制轉換時序，轉換時間 950ns，采樣周期可通過 CLK_DIV 配置（31.25kSPS-666.67kSPS）；支持偏移校準（CAL 位觸發），校準后自動清零 CAL 位，可通過輪詢判斷校準完成。
• 平均濾波 ：OSR_CFG 寄存器配置 2-128 倍過采樣，內部自動完成 N 次采樣平均，輸出 20 位數據；濾波模式下，首幀由外部觸發，后續 N-1 次采樣內部觸發，減少 SPI 通信開銷。

3. 參考與電源模塊

• 參考電路 ：內參 2.5V（EN_REF=1b 使能），需 REF 引腳并聯 1μF decoupling 電容；外參支持 2.4V 至 AVDD，推薦搭配 REF60xx 系列高穩參考源，提升動態性能（5V 外參時 SNR 達 87.7dB）。
• 電源管理 ：模擬供電（AVDD）3V-5.5V，數字供電（DVDD）1.65V-5.5V，需分別并聯 1μF 陶瓷電容濾波；電源抑制比高，減少跨域噪聲串?dāng)_。

4. 通信與診斷模塊

• SPI 接口 ：4 線 SPI（CS、SCLK、SDI、SDO），支持 4 種 CPOL/CPHA 組合，最高 60MHz 時鐘；菊花鏈模式支持多芯片級聯，數據延遲 24 個 SCLK 周期，適配多通道系統。
• CRC 與診斷 ：CRC_EN=1b 啟用 8 位 CRC 校驗，覆蓋數據讀寫與上電配置，CRCERR_IN flag 指示通信錯誤；支持 Bit-Walk 測試（BITWALK_EN=1b）與固定電壓測試（VTEST_EN=1b，AIN6 接入 1.8V 內測試電壓），用于器件功能驗證。
