該ADS1288是一款 32 位、低功耗、模數轉換器 (ADC),具有可編程增益放大器 (PGA) 和有限脈沖響應 (FIR) 濾波器。該ADC專為地震設備苛刻要求而設計,需要低功耗以延長電池運行時間。
低噪聲PGA將ADC動態范圍擴展到增益1至64。PGA 允許直接連接到檢波器和變壓器耦合水聽器,無需外部放大器??蛇x的單位增益緩沖器可降低功耗。
*附件:ads1288.pdf
該ADC集成了一個高分辨率的δ-Σ(ΔΣ)調制器和一個具有可編程相位響應的FIR濾波器。高通濾波器從信號中去除直流和低頻成分。采樣率轉換器可補償時鐘頻率誤差,頻率精度高達7ppb。
該ADC支持3.3V工作電壓,以最大限度地降低器件功耗。緩沖模式工作時功耗為3mW(典型值),PGA模式工作時功耗為5mW(典型值)。
該ADC采用緊湊的5mm×5mm VQFN封裝,在–40°C至+85°C環境溫度范圍內完全額定。
特性
- 功耗:
- PGA 工作:5mW(典型值)
- 緩沖器作:3mW(典型值)
- 動態范圍:
- PGA增益:1, 500SPS(122dB,典型值)
- 緩沖器作:500SPS(122dB,典型值)
- 總諧失真:< –120dB(典型值)
- CMRR:120dB(典型值)
- 靈活的數字濾波器:
- 可選 sinc + FIR + IIR
- 線性或最小相位
- 高通濾波器
- 數據速率:125SPS 至 2000SPS
- PGA 增益:1 到 64
- SYNC 輸入
- 時鐘誤差補償
- 雙通道多路復用器
- 失調和增益校準
- 通用數字 I/O
- 模擬電源作:5V、3.3V 或 ±2.5V
參數

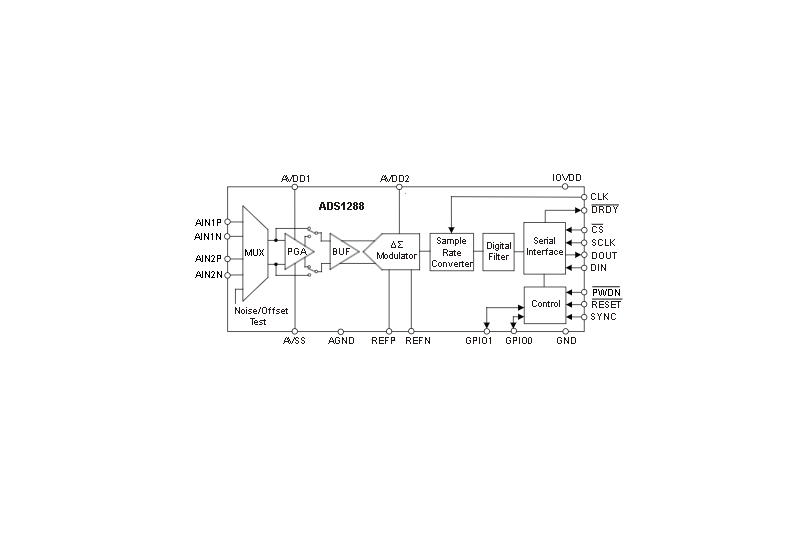

方框圖

一、產品概述
ADS1288 是德州儀器推出的 32 位高精度 ΔΣ 模數轉換器(ADC) ,專為地震監測、能源勘探、地球科學等對低功耗與高分辨率要求嚴苛的場景設計。其核心優勢在于低功耗運行(PGA 模式典型 5mW、緩沖模式典型 3mW)、122dB 高動態范圍及靈活的數字濾波功能,可直接連接地震檢波器、變壓器耦合水聽器等傳感器,無需外部放大器,能有效延長電池供電設備的運行時間。
二、核心特性
(一)精度與動態性能
- 分辨率與線性度 :32 位輸出分辨率,支持 1~64 倍可編程增益放大器(PGA),積分非線性(INL)、微分非線性(DNL)誤差極小,確保微弱信號精準轉換;
- 動態范圍 :500SPS 采樣率下,PGA 模式與緩沖模式動態范圍均達 122dB(典型值) ,總諧波失真(THD)< -120dB(典型值),共模抑制比(CMRR)120dB(典型值),可有效抑制環境噪聲與共模干擾;
- 噪聲性能 :PGA 增益 16 時輸入電壓噪聲密度低至 2.5nV/√Hz,輸入電流噪聲密度低至 1.4~3pA/√Hz(典型值),適配高阻抗傳感器信號采集。
(二)靈活的信號調理與濾波
- 可編程增益與緩沖
- PGA 支持 1、2、4、8、16、32、64 共 7 檔增益,其中 1
16 倍為模擬增益,3264 倍為數字增益; - 可禁用 PGA 切換至 ** unity-gain 緩沖模式 **,降低功耗的同時支持 ±2.5VPP 寬輸入范圍(3.3V 供電時需用緩沖模式)。
- PGA 支持 1、2、4、8、16、32、64 共 7 檔增益,其中 1
- 數字濾波系統
- 三級濾波架構 :包含可變抽取率的 5 階 sinc 濾波器、固定抽取率(32 倍)的 FIR 濾波器(支持線性 / 最小相位選擇)、一階 IIR 高通濾波器;
- 濾波特性 :FIR 濾波器通帶紋波 ±0.003dB,阻帶衰減 135dB,可有效濾除低頻干擾與高頻噪聲;高通濾波器(HPF)截止頻率可編程(0.1~10Hz),能去除直流分量與低頻漂移;
- 采樣率適配 :數據率(fDATA)可在 125SPS~2000SPS 間調節,不同數據率對應不同濾波帶寬(如 500SPS 時,-3dB 帶寬約 206.5Hz)。
(三)低功耗與多供電適配
- 功耗控制 :PGA 模式典型功耗 5mW,緩沖模式典型功耗 3mW,掉電模式電流僅 1~5μA,支持軟件待機(STANDBY)與硬件掉電(PWDN 引腳);
- 供電靈活性 :模擬供電(AVDD1/AVDD2)支持 3.3V、5V 或 ±2.5V,數字 I/O 供電(IOVDD)支持 1.65
1.95V 或 2.73.6V,適配不同系統電源架構。
(四)同步與校準功能
- 同步機制 :支持 SYNC 引腳同步(脈沖同步 / 連續同步)與軟件同步命令,可實現多器件協同采集,同步后數字濾波器自動重啟以保證數據時序一致性;
- 校準功能 :內置 24 位偏移校準寄存器與 24 位增益校準寄存器,支持自動校準(OFSCAL/GANCAL 命令)與手動校準,校準范圍覆蓋 ±6% 滿量程(FSR),可補償溫漂與器件誤差;
- 時鐘誤差補償 :采樣率轉換器(SRC)支持 ±244ppm 時鐘頻率誤差補償,分辨率達 7.45ppb,確保高頻率精度場景下的數據準確性。
三、器件信息
(一)封裝與尺寸
| 型號 | 封裝類型 | 尺寸 | 引腳數 | 關鍵參數 |
|---|---|---|---|---|
| ADS1288 | 32 引腳 VQFN(RHB 封裝) | 5mm×5mm | 32 | 工作溫度 - 40~85°C,散熱焊盤需連接 AVSS(最負電源) |
(二)熱學特性
| 熱參數 | 數值(32 引腳 VQFN) | 單位 |
|---|---|---|
| 結到環境熱阻(RθJA) | 30 | °C/W |
| 結到頂部外殼熱阻(RθJC (top)) | 19.4 | °C/W |
| 結到板熱阻(RθJB) | 10.9 | °C/W |
| 工作結溫(TJ) | 最高 105 | °C |
| 存儲溫度范圍 | -60~150 | °C |
四、電氣規格
(一)供電與電壓
| 供電引腳 | 功能 | 推薦電壓范圍 | 備注 |
|---|---|---|---|
| AVDD1 | PGA 與緩沖器正供電 | 3~5.25V(相對 AVSS) | 單供電時 AVSS 接 GND,雙供電時支持 ±2.5V |
| AVDD2 | 調制器正供電 | 2.375~5.25V(相對 AGND) | 可與 AVDD1 共接以簡化供電 |
| AVSS | PGA 負供電 | 0V(單供電)/-2.625~0V(雙供電) | 需與 AGND 單點連接 |
| IOVDD | 數字 I/O 與內核供電 | 1.65 | 1.65~1.95V 時可與 CAPD 引腳短接(禁用內部 LDO) |
(二)輸入特性
- 模擬輸入 :2 路差分輸入(AIN1±/AIN2±),輸入范圍 ±VREF / 增益(VREF 典型 2.5V),PGA 模式輸入電壓需滿足 AVSS+1.1V
AVDD1-0.85V,緩沖模式支持 AVSS+0.1VAVDD1-0.1V; - 參考電壓 :差分參考輸入(REFP/REFN),推薦 2.5V(范圍 2.4~2.6V),參考輸入電流 80μA/V(典型值),需外接 0.1μF+10μF 電容濾波。
(三)時序與采樣特性
- 時鐘輸入 :CLK 引腳需接入 3~4.15MHz 時鐘(推薦 4.096MHz 晶振),時鐘抖動需極小以避免性能劣化;
- 采樣率與延遲 :數據率(fDATA)125~2000SPS,線性相位 FIR 濾波器群延遲 31/fDATA,最小相位 FIR 濾波器建立時間 62/fDATA(如 500SPS 時群延遲 62μs);
- 同步與復位時序 :SYNC 引腳高電平需保持 2 個 CLK 周期,RESET 引腳低電平需保持 2 個 CLK 周期,確保器件穩定重啟。
五、功能模塊詳解
(一)模擬前端與信號調理
- 輸入多路復用器(MUX) :支持 2 路差分輸入切換,內置短路測試模式(0Ω/400Ω 短路),可用于 offset 與噪聲自檢,400Ω 模式可模擬地震檢波器熱噪聲;
- PGA 與緩沖器 :PGA 采用斬波穩定架構,降低 1/f 噪聲與輸入失調電壓(校準后失調誤差 ±1μV);緩沖器由電荷泵提升供電電壓,擴展輸入動態范圍;
- 輸入保護 :模擬輸入內置 ESD 鉗位二極管,耐受 AVSS-0.3V~AVDD1+0.3V 過壓,建議系統級增加 TVS 管(如 TVS0701)防護 ESD 事件。
(二)ΔΣ 調制器與數字濾波
- 調制器 :多比特 ΔΣ 架構,通過噪聲整形將量化噪聲推至高頻,采樣頻率 fMOD= fCLK/4(4.096MHz 時鐘時為 1.024MHz),過載時恢復特性穩定,無數據丟失風險;
- FIR 濾波器 :4 級結構(2 級半帶濾波 + 2 級整形濾波),線性相位模式保證多頻信號無相位失真,最小相位模式降低延遲(如 500SPS 時延遲 124μs);
- IIR 高通濾波器 :截止頻率通過 HPF [15:0] 寄存器編程,可快速去除直流偏移(如 0.1Hz 截止頻率適用于長期地震監測)。
(三)數字接口與控制
- SPI 接口 :4 線 SPI(CS、SCLK、DIN、DOUT),支持模式 0(CPOL=0、CPHA=0),DRDY 引腳(低有效)指示數據就緒,可直接讀取數據或通過命令(RDATA)重讀歷史數據;
- 命令集 :支持喚醒(WAKEUP)、待機(STANDBY)、同步(SYNC)、復位(RESET)、校準(OFSCAL/GANCAL)等命令,寄存器讀寫支持多字節連續操作;
- 通用 I/O(GPIO) :2 路 GPIO 引腳(GPIO0/GPIO1),可配置為輸入或輸出,用于控制外部開關或診斷測試,未使用時需下拉避免浮空。
(四)校準與補償
- 偏移校準 :短接輸入后發送 OFSCAL 命令,81 個轉換周期后完成校準,OFFSET [23:0] 寄存器自動更新補償值;
- 增益校準 :施加滿量程校準信號(如 2.4V@增益 1),發送 GANCAL 命令,校準后 GAIN [23:0] 寄存器值確保輸出與輸入信號匹配;
- HPF 初始化 :啟用高通濾波器時,可將 OFFSET 寄存器值作為 HPF 累加器初始值,縮短濾波器建立時間(無需等待直流分量自然衰減)。
六、應用設計指南
(一)電源與去耦設計
- 供電架構 :模擬電源(AVDD1/AVDD2)與數字電源(IOVDD)獨立布線,推薦 “線性穩壓器(LDO)+ 電容去耦” 組合(如 AVDD1 用 TPS7A4700),避免數字噪聲耦合至模擬電路;
- 去耦配置 :AVDD1/AVDD2 引腳旁并聯 1μF+0.1μF 陶瓷電容,IOVDD 旁并聯 1μF+0.1μF 電容,CAPD(LDO 輸出)旁并聯 220nF 電容,均需靠近引腳放置以減少寄生電感。
(二)PCB 布局要點
- 信號隔離 :模擬輸入(AIN1±/AIN2±)、參考電壓(REFP/REFN)與時鐘(CLK)布線遠離數字電路(如 MCU、SPI 線),差分信號線長度匹配誤差 < 5mil,阻抗控制為 100Ω;
- 接地處理 :模擬地(AGND)與數字地(DGND)單點連接(推薦在 ADC 下方),散熱焊盤連接至 AVSS(單供電時接 AGND),避免地環路;
- 關鍵電容 :PGA 電容(CAPP/CAPN)需用 10nF C0G 材質,緩沖器電容(CAPBP/CAPBN)用 47nF C0G 材質,電荷泵電容(CAPC)用 4.7nF/10V 電容,確保濾波性能穩定。
(三)典型應用電路
- 地震檢波器接口 :檢波器信號經 20kΩ termination 電阻(提供偏置電流回路)接入 AIN1±,REF6225 提供 2.5V 參考電壓,OPA391 緩沖參考電壓用于信號電平偏移(將共模電壓設為 AVDD1/2),BAS70 二極管防護輸入過壓;
- 校準與測試 :通過 DAC1282 生成低失真測試信號,接入 ADC 輸入以驗證 THD 性能,測試時可將 CAPP/CAPN 電容增至 10nF 優化性能。
七、器件與文檔支持
(一)訂購信息與封裝
| 訂購型號 | 封裝 | 數量 | RoHS 合規 | 工作溫度 |
|---|---|---|---|---|
| ADS1288IRHBR | 32 引腳 VQFN(5mm×5mm) | 3000 片 / 卷 | 是 | -40~85°C |
| ADS1288IRHBT | 32 引腳 VQFN(5mm×5mm) | 250 片 / 卷 | 是 | -40~85°C |
(二)ESD 與可靠性
- ESD 防護:人體放電模型(HBM)±2000V,帶電器件模型(CDM)±1000V,操作需遵循靜電防護流程;
- 文檔支持:可通過 TI 官網訂閱文檔更新,技術支持通過 TI E2E?論壇獲取,包含參考設計、常見問題解答及布局指南。
八、補充說明
- 溫度影響 :-40
85°C 工作范圍內,增益漂移僅 2ppm/°C(典型值),偏移漂移 0.51μV/°C,定期校準可進一步補償溫漂; - 多器件同步 :多片 ADS1288 可通過 SYNC 引腳或同步命令實現協同采集,需確保 CLK 與 SYNC 信號時序一致,避免采樣偏差;
- 傳感器匹配 :適配 1000~5000Ω 阻抗的地震檢波器,當傳感器阻抗為 5000Ω 時,需關注電流噪聲 × 阻抗帶來的額外噪聲(典型增加 0.22μV),可通過 PGA 增益提升抵消。
-
