DAC539G2-Q1 是一款基于特定應用的查找表 （LUT） GPI 到 PWM 轉換器。該器件具有一個 10 位 GPI 到電壓輸出轉換器和一個電壓到 PWM 轉換器。這兩個電路都可以從外部連接以創建 GPI 到 PWM 轉換器。三個GPI映射到8個10位數字代碼，這些數字代碼表示電壓輸出。GPI上有一個可編程延遲，以消除這些輸入上的毛刺。查找表值使用 I 2C 或 SPI 進行編程并存儲在 NVM 中。GPI與I、2C和SPI進行多路復用。電壓-PWM轉換器使用比較器，一個輸入作為可編程鋸齒波或三角波形，另一個輸入作為外部電壓輸入。
*附件：dac539g2-q1.pdf

該器件可自動檢測 I 2C 和 SPI，并具有內部基準電壓源。DAC539G2-Q1 是汽車停止燈和轉向燈以及類似工業應用中故障通信的絕佳選擇。

特性

• 符合 AEC-Q100 標準，適用于汽車應用：
  • 溫度等級 1：–40°C 至 +125°C，T A
• 三重通用輸入
• 使用鋸齒波或三角波形的PWM輸出
• 10 位 GPI 電壓輸出
  • 1 LSB DNL
• 自動檢測 I 2C 和 SPI
  • 1.62V V IH，V DD = 5.5 V
• MODE 引腳，用于在編程和獨立模式之間進行選擇
• 用戶可編程非易失性存儲器 （NVM）
• 內部、外部和VDD基準電壓源
• PWM 頻率糾錯選項
• 工作范圍廣
  • 電源：1.8 V 至 5.5 V
• 微型封裝：16引腳WQFN（3 mm × 3 mm）

參數

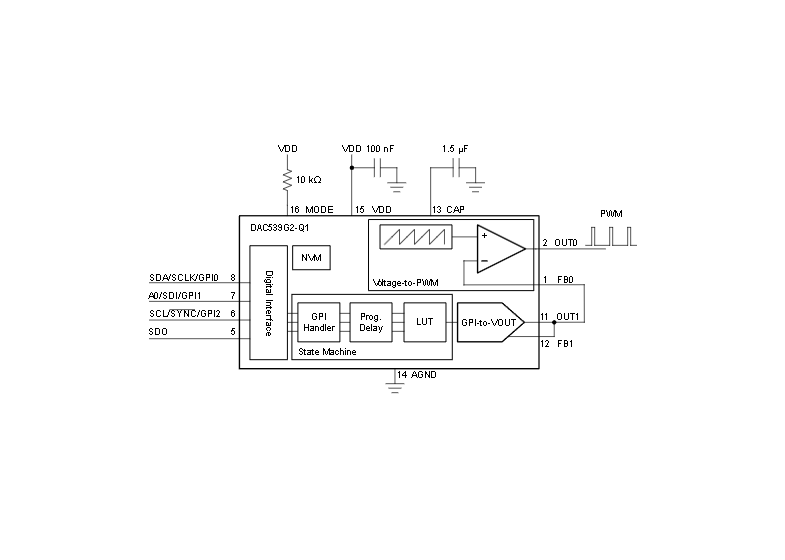

方框圖

一、產品概述

DAC539G2-Q1 是一款雙通道、帶緩沖輸出的汽車級智能 DAC，符合 AEC-Q100 Grade 1 標準（工作溫度 - 40°C~125°C），采用 3mm×3mm 16 引腳 WQFN 封裝（含可焊側邊版本）。器件核心定位為 “GPI-to-PWM 轉換器”，通過查表（LUT）將 3 路 GPI 輸入映射為 8 種 10 位 DAC 碼，再經電壓 - PWM 轉換模塊生成可調占空比的 PWM 信號；同時支持獨立電壓輸出模式，可靈活適配汽車電子中 “輸入 - 輸出信號轉換” 類需求，如故障通信、燈光控制等。

二、核心特性

1. 功能架構與核心能力

• 雙通道靈活配置 ：
  • 通道 1（VOUT1）：作為 GPI-to - 電壓轉換器，通過 LUT 將 3 路 GPI 的 8 種組合（000~111）映射為 10 位 DAC 電壓輸出，支持閉環反饋（FB1 引腳短接至 OUT1）；
  • 通道 0（VOUT0）：作為電壓 - to-PWM 轉換器，內置比較器與波形發生器（鋸齒波 / 三角波），將外部電壓輸入（如通道 1 輸出）與內置波形比較，生成 PWM 信號，支持 PWM 頻率誤差校準。
• 多參考源選項 ：支持 3 種電壓參考模式 —— 電源電壓（VDD）、內部 1.21V 基準（典型值）、外部參考（1.7V~VDD），適配不同精度需求；內部基準溫度系數低至 60ppm/°C，穩定性優異。
• 自動接口檢測 ：無需硬件配置，上電后自動識別 I2C 或 SPI 通信協議，I2C 支持標準模式（100kbps）、快速模式（400kbps）與快速模式 +（1Mbps），SPI 支持 3 線（默認）/4 線（SDO 使能）模式，簡化多主控系統設計。

2. 關鍵性能參數

• DAC 靜態性能 ：10 位分辨率，積分非線性（INL）±1.25LSB，差分非線性（DNL）±1LSB，確保電壓輸出精度；零碼誤差典型值 6mV（外部參考）、15mV（內部參考），滿量程誤差在 2.7V≤VDD≤5.5V 時僅 ±0.6% FSR，低溫漂（增益誤差溫漂 ±0.0008% FSR/°C）。
• 動態性能 ：輸出電壓建立時間（1/43/4 量程）典型值 20μs（VDD=5.5V），壓擺率 0.3V/μs；輸出噪聲低，0.1Hz10Hz 頻段峰峰值噪聲 50μV（外部參考）、90μV（內部參考 4× 增益），1kHz 噪聲密度 0.35μV/√Hz，信號純凈度高。
• PWM 轉換能力 ：支持三角波 / 鋸齒波 / 反向鋸齒波生成，波形頻率通過FUNCTION-MAX/FUNCTION-MIN（波形上下限）、CODE-STEP（碼值步長）、TIME-STEP（時間步長）編程，典型頻率范圍可覆蓋 100Hz~kHz 級；支持 PWM 頻率誤差校準，誤差分辨率 0.2%/LSB，可補償內部振蕩器偏差。

3. 汽車級可靠性與防護

• AEC-Q100 合規 ：溫度等級 1（-40°C~125°C），ESD 防護符合 HBM±2000V、CDM±500V（全引腳）/±750V（邊角引腳），滿足汽車電子嚴苛環境要求。
• 故障管理 ：集成 NVM 循環冗余校驗（CRC），分別監測用戶可編程 NVM（NVM-CRC-FAIL-USER）與內部 NVM（NVM-CRC-FAIL-INT），CRC 錯誤時可通過軟件復位或重新編程恢復；支持寄存器鎖定（DEV-LOCK），防止誤寫關鍵配置。

三、功能模式與配置

1. 核心工作模式

DAC539G2-Q1 通過MODE引腳切換 “編程模式” 與 “獨立模式”，核心模式圍繞 GPI-to-PWM 轉換與電壓輸出設計，關鍵模式如下：

2. 關鍵功能配置

• GPI 防抖與 LUT 配置 ：
  • 3 路 GPI（GPI0~GPI2）支持可編程防抖延遲（GPI-DEBOUNCE寄存器），延遲步長 160μs，默認 50ms，可消除輸入信號毛刺；
  • LUT 含 8 個 10 位 DAC 碼寄存器（VOUT-DATA-0~VOUT-DATA-7），對應 GPI 的 8 種組合，默認值覆蓋 12.5%~100% 占空比所需電壓，用戶可通過 I2C/SPI 重編程并存儲至 NVM。
• 波形發生器配置 ：
  • 波形類型：通過FUNCTION-SELECT選擇三角波（000）、鋸齒波（001）、反向鋸齒波（010）；
  • 頻率調節：三角波頻率由公式 f=1/[2×TIME-STEP×CEIL((MAX-MIN)/CODE-STEP)] 計算，例如TIME-STEP=8μs、CODE-STEP=1LSB、MAX=725、MIN=100時，頻率約 100Hz；
  • 頻率校準：PWM-FREQUENCY-ERROR寄存器存儲振蕩器誤差（0.2%/LSB），通過調整MAX/MIN補償誤差。
• NVM 存儲與重載 ：
  • 支持將 LUT 值、參考源選擇、功率配置等關鍵參數寫入 NVM（NVM-PROG觸發），上電后自動從 NVM 加載配置，實現 “無處理器獨立工作”；
  • 支持 NVM 數據重載（NVM-RELOAD），可在配置錯誤時恢復默認參數。

四、電氣特性

1. 直流特性（典型值，TA=25°C，VDD=5.5V）

2. 動態特性（典型值，TA=25°C）

五、引腳配置與封裝

1. 封裝規格

• 尺寸與材質 ：3mm×3mm 16 引腳 WQFN（型號 RTE），含可焊側邊版本（DAC539G2W-Q1），引腳間距 0.5mm，最大高度 0.8mm；底部裸露熱焊盤需焊接至 AGND，優化散熱與機械穩定性。
• 熱特性 ：結到環境熱阻（RθJA）49°C/W，結到板熱阻（RθJB）24.1°C/W，結到頂部外殼熱阻（RθJC (top)）50°C/W，需配合 PCB 散熱設計（如散熱過孔）避免結溫超 150°C 上限。

2. 關鍵引腳功能

器件引腳復用 GPI、通信接口與電源信號，核心引腳功能如下表：

六、應用場景與設計建議

1. 典型應用

• 汽車尾燈控制 ：3 路 GPI 對應 “剎車 / 轉向 / 示廓燈” 控制信號，LUT 映射為 8 種 PWM 占空比，實現燈光亮度分級調節；PWM 頻率校準功能確保不同溫度下亮度穩定。
• 故障通信模塊 ：將傳感器故障狀態（如開路 / 短路）通過 GPI 輸入，LUT 映射為特定電壓，再轉換為 PWM 信號傳輸至 ECU，實現故障碼可視化。
• 有線控制接口 ：作為 “數字指令 - 模擬執行” 轉換單元，如通過 GPI 輸入控制電機驅動電壓（通道 1 輸出），或生成 PWM 信號調節風扇轉速。

2. 設計建議

• 電源設計 ：
  • VDD 需 1.7V~5.5V，建議采用線性穩壓器供電，避免開關噪聲串?dāng)_；VDD 與 AGND 間并 0.1μF 陶瓷電容（就近引腳），CAP 引腳并 1.5μF 鉭電容（低 ESR），確保 LDO 穩定。
  • 外部參考電壓需晚于 VDD 上電、早于 VDD 下電，避免反向電流損壞器件。
• 信號接口設計 ：
  • GPI 輸入：需添加 1kΩ~10kΩ 上拉 / 下拉電阻，防抖延遲建議設置≥2ms（根據信號毛刺特性調整）；
  • I2C/SPI 接口：I2C 引腳（SDA/SCL）需外接 4.7kΩ~10kΩ 上拉電阻，SPI 片選（SYNC）需上拉，確?？臻e時穩定。
• PCB 布局 ：
  • 模擬地（AGND）與數字地單點連接，DAC 輸出（OUT0/OUT1）、反饋（FB0/FB1）路徑短且遠離數字信號線；
  • 熱焊盤需大面積連接 AGND 平面，添加 4~6 個散熱過孔（0.3mm 孔徑），降低結溫。
